本文数据集基于ChipWhisperer UFO平台采集，如图1所示，实验参数如表1所示，选择STM32 F405 RGTx微处理器运行Dilithium算法，该芯片运行频率设置为25 MHZ，使用外接10 MHZ的无源晶振作为外部高速时钟源。

为了捕获能量迹，本文使用Pico 3206D示波器进行采集，示波器采用 8bit 模式，示波器的 timebase 设置为3，即采样频率为125 Mhz (即芯片运行频率的5倍)，外接一个BLP-48+ 50 M低通滤波器，未使用放大器。芯片运行的算法是提交给NIST的Dilithium的开源参考实现，算法参数为NIST Security Level 2，在编译时使用gcc-arm交叉编译器arm-none-eabi-gcc 10.2.1编译，使用− O 1参数进行算法优化。采集的能量迹主要是Dilithium 生成多项式向量y的过程，即polyz_unpack(a, buf)函数。由于该算法采用拒绝采样机制，能量迹采集位置为最后一次拒绝采样时，L=0 (L为系数y的维度)条件下的polyz_unpack(a, buf)函数。

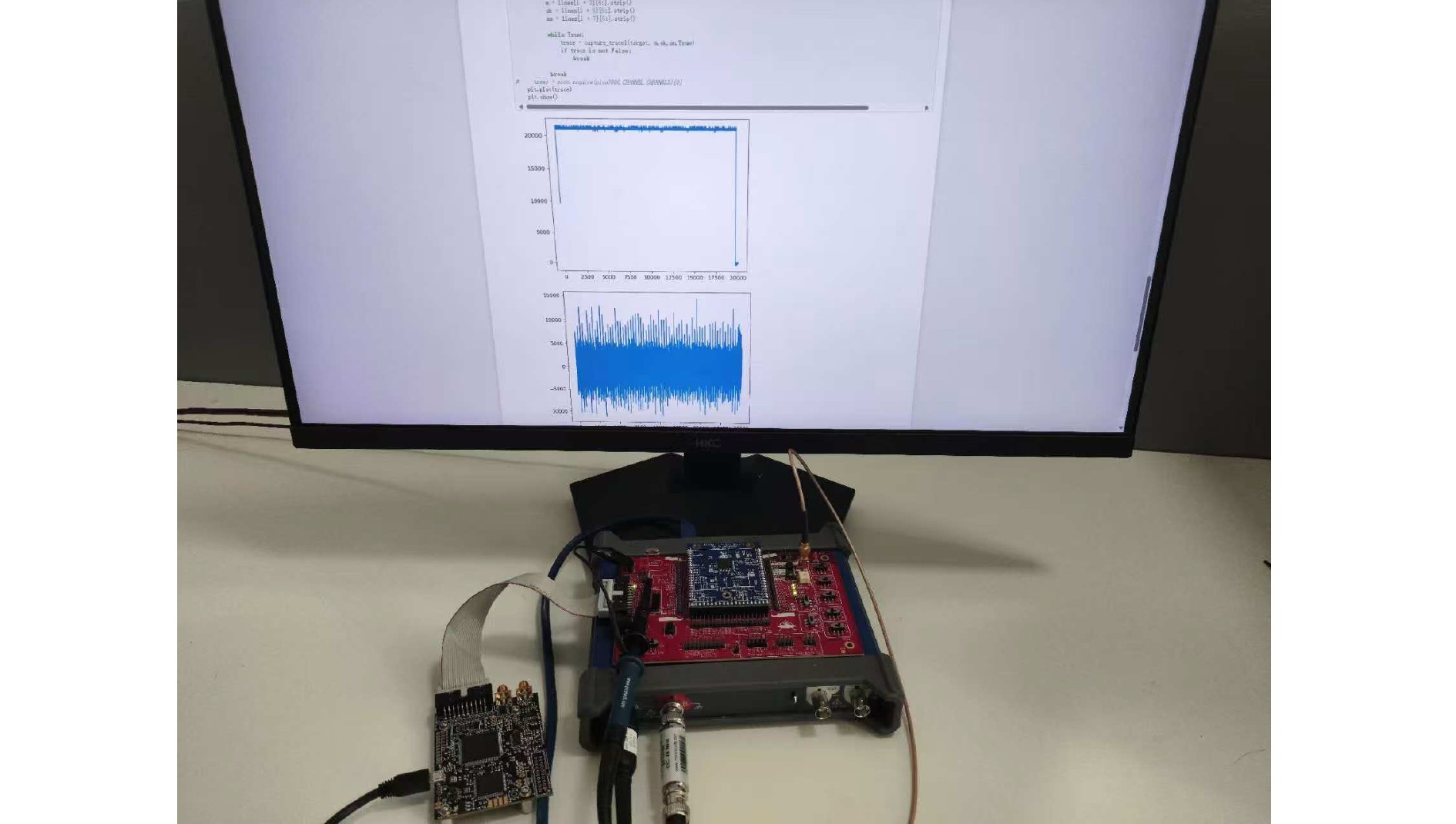

图1  采集环境

表1  采集参数表

如图2所示，采集过程使用目标芯片、示波器和上位机进行采集，其中，上位机负责与示波器和目标芯片进行通讯。在采集前将对Dilithium算法c实现代码进行编译，并烧录进入目标芯片。采集时，上位机先发送scope.arm()将示波器设置为高电平待触发模式（当示波器处于待触发模式时，如果触发引脚变为高电平，则开始采集设置数量的能量迹点，采集完成返回能量迹并恢复非触发模式），然后发送待加密信息（如公钥，明文等）给目标芯片，当芯片接收完成待加密信息，开始加密，当加密到采集函数前设置触发引脚为高电平，使示波器采集能量迹，并返回加密信息。循环上述步骤，进行60000次采集。

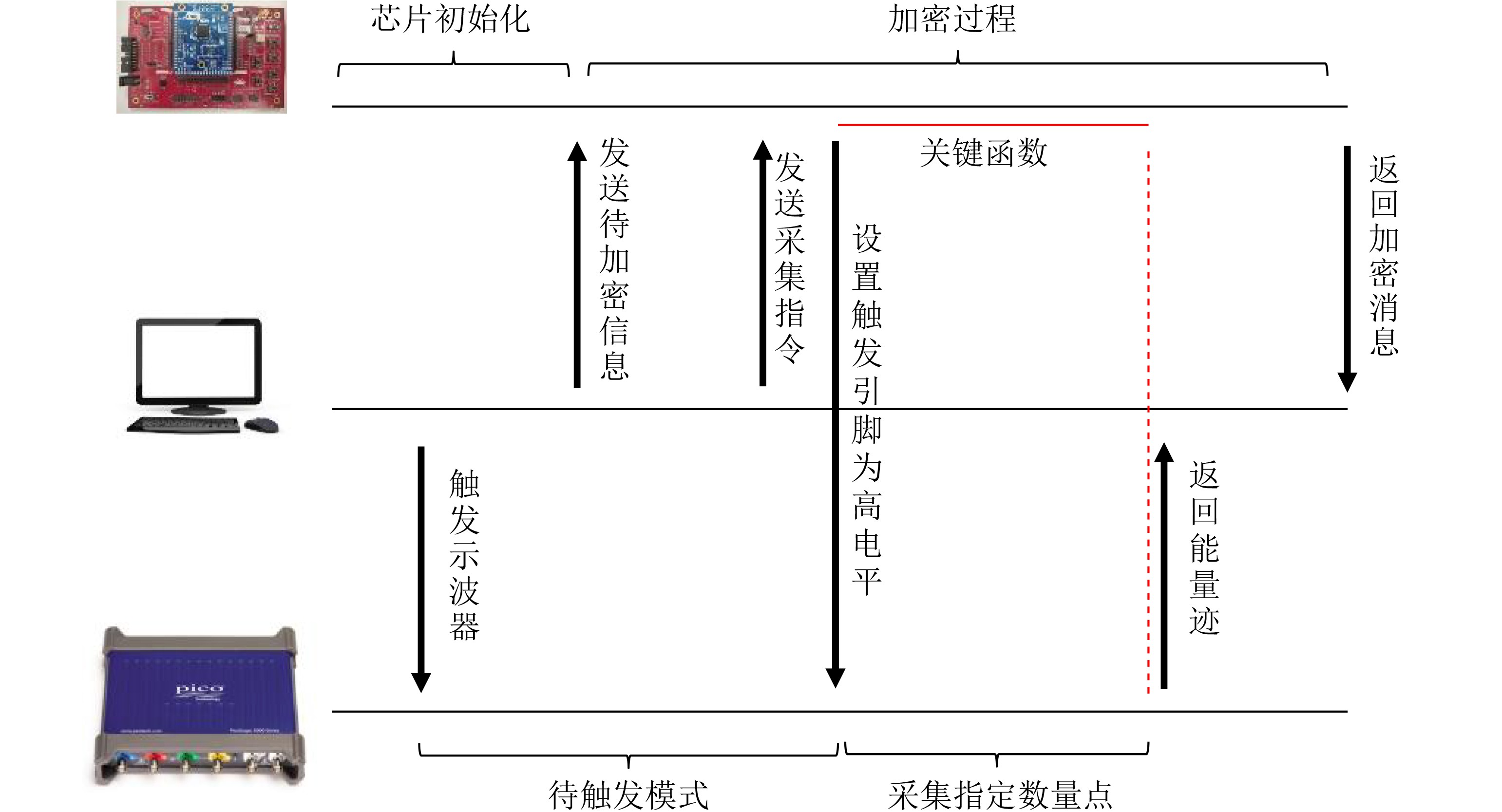

图2  采集流程

数据集由60000条能量迹、对应的元数据组成及由元数据提取的敏感中间值构成，其中50000条能量迹为随机私钥加密随机明文时产生的能量迹（建模数据集），10000条能量迹为固定私钥加密随机明文时产生的能量迹（恢复数据集）。 本数据集共有36个文件，大小为3 GB，分别置放在12个子文件夹内。子文件夹命名为000-011，其中子文件夹000-009用于存放建模数据集（即使用随机私钥），010-011用于存放恢复数据集(即使用固定私钥)。如表2所示，每个子文件夹中包含 3 个文件，分别为能量迹文件(命名polyz_unpack_traces.npy，每行为1条能量迹，共5000条)、元数据文件(命名mate.req，共5000个)及敏感中间值文件（polyz_unpack_y.npy，共5000个）。

表2  数据集文件描述

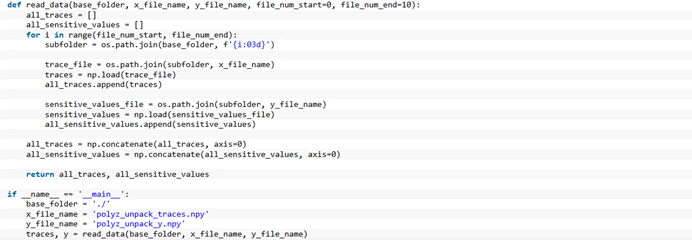

数据集还提供了数据集读取、可视化等示例代码，存放于test.py文件。以Python为例，读入数据可执行下列代码。

采集到该函数的能量迹如图3所示，每条能量迹包含ployz_unpack函数中64次循环执行过程，本文利用相关系数检验，测试能量迹中是否泄漏了多项式的系数信息。前3次循环的相关系数如图3所示。

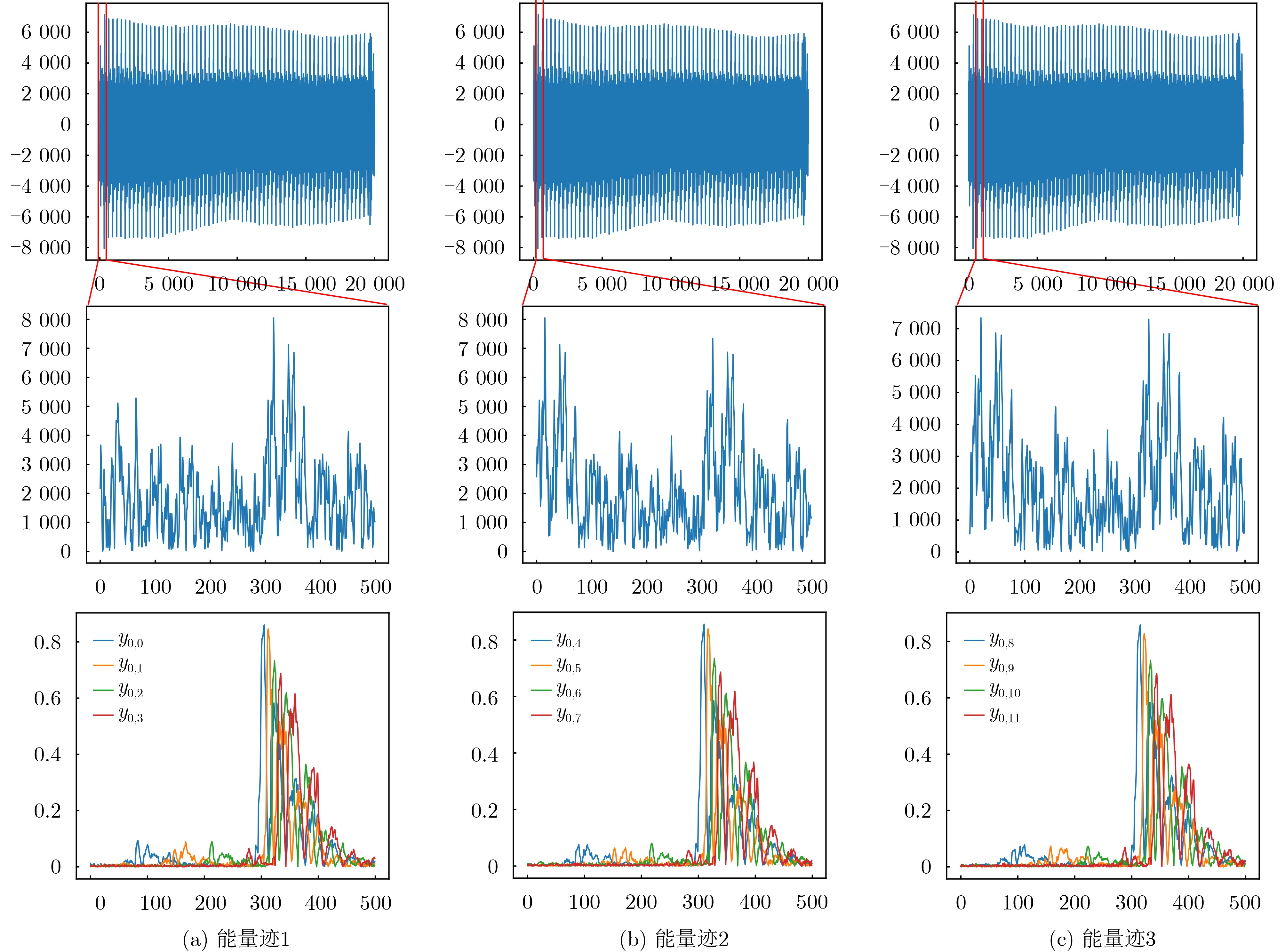

图3  能量迹时域图与相关系数图

本数据集为Dilithium算法的侧信道分析研究提供了标准化实验数据，可支持研究方向：

模板攻击：利用建模数据集（随机私钥）构建能量迹与敏感中间值y的统计模型，通过恢复数据集中间值进而恢复私钥。

深度学习攻击：使用能量迹与时序特征训练CNN、RNN等模型，预测中间值y，评估模型在侧信道分析中的有效性。

相关性分析：通过CPA/DPA等分析方法，猜测私钥进行中间值y的计算，并与能量迹进行分析，进而恢复正确私钥。

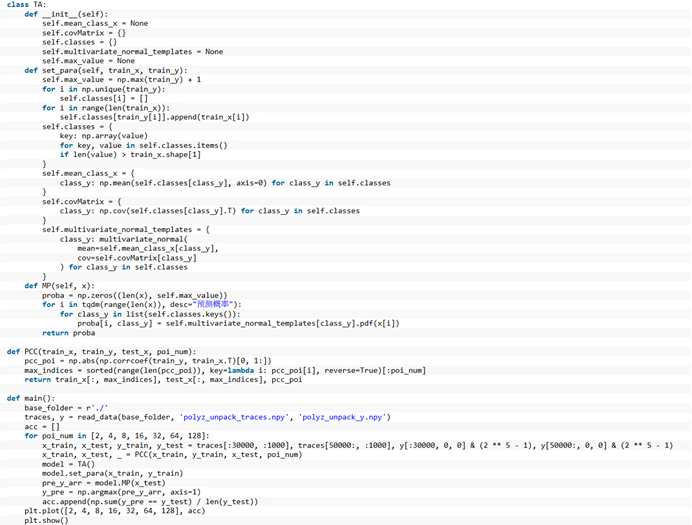

以马氏模板攻击为例子恢复中间值y的低5 bit的准确率与兴趣点数量关系代码如下。

结果如图4所示，随着兴趣点的增加，兴趣点数量从8增加到32时，准确率增加，但在128个兴趣点时准确率下降。这是因为过多的兴趣点引入了噪声或冗余信息，从而影响了建模的准确性，而过少的兴趣点丢失信息量，从而无法充分利用能量迹。

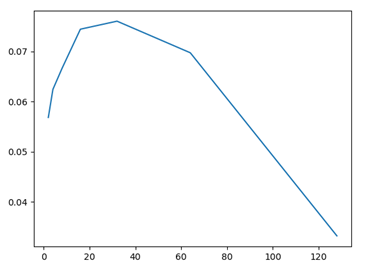

图4  恢复中间值y的低5bit的准确率与兴趣点数量关系图
