智能反射表面辅助的全双工通信系统的物理层安全设计

齐本胜; 饶星楠; 邓志祥; 苗红霞

doi:10.11999/JEIT220547

智能反射表面辅助的全双工通信系统的物理层安全设计

doi: 10.11999/JEIT220547

齐本胜^{1, 2},
饶星楠¹,
邓志祥^{1, 2, ,},
苗红霞^{1, 2}

1.
河海大学物联网工程学院常州 213022
2.
江苏省输配电装备技术重点实验室常州 213022

基金项目: 江苏省输配电装备技术重点实验室开放课题(2021JSSPD05)

详细信息

作者简介:
齐本胜：男，副教授，研究方向为超宽带通信技术

饶星楠：男，硕士生，研究方向为智能反射表面

邓志祥：男，副教授，研究方向为无线物理层安全

苗红霞：女，副教授，研究方向为输配电设备故障诊断技术

通讯作者:
邓志祥　dengzhixiang@hhu.edu.cn

中图分类号: TN92
计量
- 文章访问数: 981
- HTML全文浏览量: 596
- PDF下载量: 179
- 被引次数: 0
出版历程
- 收稿日期: 2022-05-05
- 修回日期: 2022-06-14
- 网络出版日期: 2022-06-20
- 刊出日期: 2023-06-10

Physical Layer Security For Intelligent Reflecting Surface Assisted Full-duplex Communication

QI Bensheng^{1, 2},
RAO Xingnan¹,
DENG Zhixiang^{1, 2
, ,},
MIAO Hongxia^{1, 2}

1.
College of Internet of Things Engineering, Hohai University, Changzhou 213022, China
2.
Jiangsu Key Laboratory of Power Transmission & Distribution Equipment Technology, Changzhou 213022, China

Funds: The Jiangsu Key Laboratory Open Subject of Power Transmission&Distribution Equipment Technology of Jiangsu Province (2021JSSPD05)

摘要

摘要: 带内全双工技术可以缓解无线通信系统中频谱资源紧张的问题。为有效保障全双工通信系统的信息安全，针对全双工接入点(FD-AP)与上行用户、下行用户同时同频通信的系统模型，该文提出一种智能反射表面(IRS)辅助的物理层安全方案。考虑以最大化下行用户的安全速率为目标，在满足AP发射功率、AP信干噪比(SINR)以及IRS反射相移单位模的约束下，构建一个AP发射波束赋型和IRS反射相移联合优化问题。针对该变量耦合的非凸优化问题，该文采用交替优化(AO)算法迭代优化AP发射波束赋型和IRS反射相移，并提出一种基于精确罚函数法的黎曼流形优化算法，将反射相移优化子问题转换成黎曼流形上的无约束最小化问题进行求解。仿真结果表明，所提方案可以明显提升全双工通信系统的安全性能；并且相较于当前常用的半正定松弛(SDR)算法，所提算法有更低的计算复杂度。
- 全双工通信 /
- 物理层安全 /
- 智能反射表面 /
- 黎曼流形优化 /
- 精确罚函数法
Abstract: In-band full-duplex is an efficient technology to alleviate the shortage of spectrum resources in wireless communication system. To ensure the information security of the full-duplex communication system, where a Full Duplex Access Point (FD-AP) receives information from the uplink users and transmits information to the downlink users simultaneously, an Intelligent Reflecting Surface (IRS) assisted physical layer security scheme is proposed in this paper. A multi-variable coupling non-convex optimization problem is formulated to maximize the secrecy rate of downlink users, subject to constraints of the maximum transmit power, the minimum Signal-to-Interference and Noise Ratio(SINR) required at the AP and unit modulus of IRS phase shift. To solve the multi-variable coupling optimization problem, the Alternating Optimization (AO) algorithm is adopted to optimize the AP transmit beamforming and IRS reflection phase shift iteratively, and a Riemannian manifold optimization based on exact penalty method is proposed to deal with the unit modulus constraint and transform the phase shift optimization sup-problem into an unconstrained minimization problem on Riemannian manifold. Simulation results show that the proposed scheme can significantly improve the security performance of full-duplex communication system. In addition, compared with the positive SemiDefinite Relaxation (SDR) algorithm, the proposed algorithm has much lower computational complexity.
- Full-duplex communication /
- Physical layer security /
- Intelligent Reflecting Surface (IRS) /
- Riemannian manifold optimization /
- Exact penalty method

HTML全文

1. 引言

20世纪90年代，混沌同步现象首次被发现存在于两个耦合的系统中，这一突破性的发现为混沌理论应用于通信领域奠定了基础。此后，国内外众多学者开始研究混沌理论在通信领域的应用，混沌通信技术成为非线性动力学系统中的一个重要应用分支。混沌信号产生方式简单，具有初始条件极度敏感性、优良的频谱特性、高度随机性、非周期性以及良好的自(互)相关性等特性^[1,2]，在保密通信中具有较大应用价值^[3-6]。

Kolumban等人于1996年提出第1种非相干混沌数字解调技术—差分混沌移位键控(Differential Chaos Shift Keying, DCSK)技术；后又针对DCSK中发送信号比特能量不恒定的问题，提出调频DCSK(Frequency Modulated DCSK, FM-DCSK)技术。DCSK和FM-DCSK都采用传输参考(Transmitted-Reference, T-R)模式，分时隙发送参考信号和信息信号，因此具有较好的误码性能，但也造成了系统的传输速率极低^[7,8]。针对传输速率低的缺点，文献[9-12]以DCSK和FM-DCSK为基础提出改进方案，虽提高了传输速率，但也增加了系统复杂度。文献[13]以高效差分混沌移位键控(High Efficiency Differential Chaos Shift Keying, HE-DCSK)系统为基础进行改进，提出VHE-DCSK(Very High Efficiency Differential Chaos Shift Keying)系统，将信息信号延迟不同时间从而实现多用户传输。文献[14]提出多载波差分混沌移位键控(MultiCarrier Differential Chaos Shift Keying, MC-DCSK)系统，通过使用多个不同中心频率的载波来实现信息比特的并行传输。文献[15]提出短参倍速差分混沌键控(Short Reference Multifold Rate Differential Chaos Shift Keying, SRMR-DCSK)系统，增加单个信息时隙内传输的比特数用于提升系统的传输速率。

Walsh码具有良好的正交特性和产生方式简单等优点，且Walsh码的引入不会过多地增加系统复杂度。为有效提升传输速率和能量效率，本文结合Walsh码的优良特性，提出一种OMU-SR-DCSK系统，将参考时隙缩短为信息时隙的 ${1 / P}$ ，并在参考时隙后增加两路连续的信息时隙，使得系统发送一帧共可传输 $2N\,{\rm{bit}}$ 用户信息，Walsh码保证用户间完全正交，完全消除了相关运算时产生的用户间干扰，改善了系统误码性能。

2. OMU-SR-DCSK系统原理

Hadamard矩阵中只包含“+1”和“–1”两种元素，Walsh函数码是一组同步正交码，故可由 ${2^n}$ 阶Hadamard矩阵产生，码序列构造为^[16]

${{{W}}_{{2^n}}} = \left[ {\begin{array}{*{20}{c}} {{{{W}}_{{2^{(n - 1)}}}}}&{{{{W}}_{{2^{(n - 1)}}}}} \\ {{{{W}}_{{2^{(n - 1)}}}}}&{ - {{{W}}_{{2^{(n - 1)}}}}} \end{array}} \right]$

(1)

式(1)中， $n = 0,1, ···$ , ${{{W}}_{{2^0}}} = [1]$ 。矩阵的每行代表一个长度P 的Walsh码序列， $P = {2^n}$ 。

图1为DCSK和OMU-SR-DCSK系统第k帧结构对比图。相比于DCSK系统，OMU-SR-DCSK系统将参考信号长度缩短为 $R(R = {\beta / P})$ ，有效节省了时间和能量，其中，将扩频因子 $\beta$ 定义为比特周期 ${T_s}$ 和码片周期 ${T_c}$ 的比值，为便于后文理论公式的推导，取 ${T_c} = 1$ ；此外，还将信息时隙由1路扩展为2路，每个信息时隙内，用户之间乘以不同的Walsh码 ${w_{i,j}}$ 加以区分，使得系统发送1帧共可传输 $2N\,{\rm{bit}}$ 用户信息，从而提高了传输速率和能量效率，Walsh码的引入消除了用户间干扰项，改善了系统误码性能。

图 1 OMU-SR-DCSK和DCSK系统第k帧结构对比图

下载: 全尺寸图片幻灯片

图2为OMU-SR-DCSK系统的发送机结构。首先由混沌信号发生器产生一段R长度的混沌序列 ${x_{i,k}}$ ，经重复 $P$ 次后，其长度变为 $\beta$ 。然后将这段长度为 $\beta$ 的混沌序列延迟R，用于传输前N个用户的信息比特，每个用户分别与 ${w_{i,j}}(\,\,\,\,j = 1,2, ··· ,N)$ 相乘，后由加法器将前N个用户信息加和在第1个信息时隙内传输；同理，将这段长度为 $\beta$ 的混沌序列延迟 $(P + 1)R$ ，用于传输后N个用户的信息比特，为每个用户分配一段Walsh码序列 ${w_{i,j}}$ ，后将这N个用户信息加和在第2个信息时隙内传输。则第k帧的发送信号 ${s_{i,k}}$ 表达式为

图 2 OMU-SR-DCSK系统发送机结构

下载: 全尺寸图片幻灯片

${s_{i,k}} =\,\,\left\{ \begin{aligned} & {x_{i,k\,}}\,,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\, 0 < i \le R\,\,\,\\ & \sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R,k}},\,\,\, R < i \le (P + 1)R} \\ & \sum\limits_{j = 1}^N {w_{i,j}}{b_{N + j}}{x_{i - (P + 1)R,k}}\,,\\ & \qquad\qquad\qquad\quad\ \ (P + 1)R < i \le (2P + 1)R \\ & {x_{i - R,k}} \equiv {x_{0,k}}\,,\,\,\,\,\,\,\,\, od (R) \end{aligned} \right.$

(2)

式(2)中， ${w_{i,j}}$ 为第j和第N+j个用户所乘的Walsh码序列， $b{}_j$ 和 $b{}_{N + j}$ 分别为第j和第N+j个用户的信息比特，由 ${s_{i,k}}$ 表达式计算平均比特能量 ${E_{{\rm{b,OMU - SR - DCSK}}}}$ 为

${E_{{\rm{b,OMU - SR - DCSK}}}} = {{(1 + 2NP)R{T_c}{\rm{E}}(x_{i,k}^2)} / {(2N)}}$

(3)

图3为OMU-SR-DCSK的接收机结构。解调端将接收信号 ${r_{i,k}}$ 延迟R，用于分离出前N个用户信息的参考信号；同理，延迟 $(P + 1)R$ 用于分离出后N个用户信息的参考信号；若要解调出信息比特 ${b_u}$ ( ${b_{N + u}}$ )，需将接收信号 ${r_{i,k}}$ 与对应的Walsh码 ${w_{i,u}}$ 相乘，再与参考信号进行P次相关运算，则第k帧第 $u(u = 1,2, ··· ,N)$ 个用户和第N+u个用户的相关器输出值 ${Z_u}$ 和 ${Z_{N + u}}$ 表示为

图 3 OMU-SR-DCSK系统接收机结构

下载: 全尺寸图片幻灯片

${Z_u} = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {{r_{i,k}}} } {r_{i - R,k}}{w_{i,u}}$

(4)

${Z_{N + u}} = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {{r_{i,k}}} } {r_{i - (P + 1)R,k}}{w_{i,u}}$

(5)

相关运算值 ${Z_u}$ ( ${Z_{N + u}}$ )经相关器输出后，再送入门限判决器进行判决，根据式(6)的判决准则，最终可恢复出信息信号 ${b_u}$ ( ${b_{N + u}}$ )。

${b_u} = \left\{ \begin{aligned} & + 1\,\,,\,\,\,\, {Z_u} \ge 0 \\ & - 1\,\,,\,\,\,\,\, {Z_u} < 0 \\ \end{aligned} \right., \,\,{b_{N + u}} = \left\{ \begin{aligned} & + 1\,,\,\,\,\,\,\, {Z_{N + u}} \ge 0 \\ & - 1\,,\,\,\,\,\, {Z_{N + u}} < 0 \end{aligned} \right.$

(6)

3. OMU-SR-DCSK系统性能分析

2阶Chebyshev映射作为最常用的产生混沌序列的混沌映射方程之一，且利用该映射产生的混沌序列拥有良好的数学统计特性。因此，OMU-SR-DCSK系统采用2阶Chebyshev映射产生混沌序列 ${x_{i,k}}$ ，并将其归一化。归一化后的混沌序列其均值为0，方差为1。

多径Rayleigh衰落信道更接近于实际应用中的传输信道，因此采用两径Rayleigh衰落信道模型作为OMU-SR-DCSK系统信道模型，两径Rayleigh衰落信道模型如图4所示。

图 4 两径Rayleigh衰落信道模型

下载: 全尺寸图片幻灯片

其中， ${n_{i,k}}$ 是均值为0，方差为 ${{{N_0}} / 2}$ 的加性高斯白噪声， $\tau$ 是两个独立信道之间的延迟， ${\alpha _1}$ 和 ${\alpha _2}$ 代表两个独立的、服从Rayleigh分布的信道随机变量，其概率密度函数表示为

$f(\alpha |\sigma ) = (\alpha /{\sigma ^2}){{\rm{e}}^{ - {\alpha ^2}/(2{\sigma ^2})}}\,\,,\,\,\,\,\,\,\,\,\,\,\,\,\,\alpha > 0$

(7)

经图4中Rayleigh信道传输后，接收信号 ${r_{i,k}}$ 的表达式可表示为

${r_{i,k}} = {\alpha _1}{s_{i,k}} + {\alpha _2}{s_{i - \tau }}_{,k} + {n_{i,k}}$

(8)

由于第k帧第 $u$ 个和第 $N + u$ 个用户的解调方式相同，故以解调第k帧第 $u$ 个用户的信息比特为例，分析OMU-SR-DCSK系统理论BER公式的推导过程。则相关运算值 ${Z_u}$ 的表达式可进一步表示为

$\begin{split} {Z_u} =\,& \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {({r_{i,k}}{r_{i - R,k}}{w_{i,u}})} } \\ =\,& \sum\limits_{p = 1}^P \sum\limits_{i = 1}^R (({\alpha _1}\sum\limits_{j = 1}^N {w_{i,j}}{b_j}{x_{i - R,k}} \\ & + {\alpha _2}\sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}} + {n_{i,P,k}})\\ & \cdot ({\alpha _1}{x_{i - R,k}} + {\alpha _2}{x_{i - R - \tau ,k}} + {n_{i - R,k}}){w_{i,u}} ) \\ =\,& A + B + C \end{split}$

(9)

$A = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {(\alpha _1^2{b_u}x_{i - R,k}^2 + \alpha _2^2{b_u}x_{i - R - \tau ,k}^2)} }$

(10)

$B = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {({n_{i,P,k}}{n_{i - R,k}}{w_{i,u}})} }$

(11)

$\begin{split} \; C =\,&\sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {({\alpha _1}{x_{i - R,k}}{n_{i,P,k}} } }\\ & +\alpha _1^2\sum\limits_{j = 1,j \ne u}^N {{w_{i,j}}{b_j}{x_{i - R,k}}{x_{i - R,k}}{w_{i,u}}} \\ &+ \alpha _2^2\sum\limits_{j = 1,j \ne u}^N {{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}{x_{i - R - \tau ,k}}{w_{i,u}}} \\ & +{\alpha _2}{x_{i - R - \tau ,k}}{n_{i,P,k}} + {\alpha _1}{\alpha _2}\\ & \cdot \sum\limits_{j = 1,j \ne u}^N {{w_{i,j}}{b_j}{x_{i - R,k}}{x_{i - R - \tau ,k}}{w_{i,u}}}\\ &+ {\alpha _1}\sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R,k}}{n_{i - R,k}}{w_{i,u}}} \\ & +{\alpha _2}\sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}{n_{i - R,k}}{w_{i,u}}}\\ &+ 2\,{\alpha _1}{\alpha _2}{b_u}{x_{i - R,k}}{x_{i - R - \tau ,k}}\\ & +{\alpha _1}{\alpha _2}\sum\limits_{j = 1,j \ne u}^N \!\!\!{{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}{x_{i - R,k}}{w_{i,u}}} ) \!\! \end{split}$

(12)

假设Rayleigh衰落信道的延迟 $\tau$ 远远小于符号间隔，忽略不计 $\tau$ 的影响，有 $\displaystyle\sum\nolimits_{i = 1}^R {{x_{i,k}}{x_{i - \tau ,k}} \approx 0}$ ; ${n_{i,k}}$ 和 ${n_{i,p,k}}$ 具有相同的统计特性，都是均值为0、方差为 ${{{N_0}} / 2}$ 的高斯白噪声，其瞬时值服从高斯分布； ${n_{i,k}}$ 和 ${x_{i,k}}$ 之间相互独立，且当 $i \ne j$ 时， ${n_{i,k}}$ 和 ${n_{j,k}}$ 之间也相互独立；系统等概率发送二进制信息“+1”和“–1”。

基于以上假设，当扩频因子足够大时， ${Z_u}$ 近似服从高斯分布，故采用高斯近似法推导OMU-SR-DCSK在Rayleigh衰落信道和AWGN信道下的理论BER公式，对式(9)计算均值和方差得

${\rm{E}}[{Z_u}] = {\rm{E}}[A] + {\rm{E}}[B] + {\rm{E}}[C] = (\alpha _1^2 + \alpha _2^2)PR$

(13)

$\begin{split} \;{\rm{Var}} [{Z_u}] \,& = {\rm{Var}} [A] + {\rm{Var}} [B] + {\rm{Var}} [C] \\ & = \frac{1}{2}(\alpha _1^2 + \alpha _2^2)(NP + 1)PRN{}_0 + \frac{1}{4}PRN_0^2 \end{split}$

(14)

$\begin{split} \;{\rm{BER[}}{Z_u}{\rm{]}} =\,& \frac{1}{2}\Pr ({Z_u} < 0|{b_u} = + 1) \\ & + \frac{1}{2}\Pr ({Z_u} \ge 0|{b_u} = - 1) \\ =\,& \frac{1}{2}{\rm{erfc}} \left( {\frac{{\left| {{\rm{E}}[{Z_u}]} \right|}}{{\sqrt {2{\rm{Var}} [{Z_u}]} }}} \right) \end{split}$

(15)

其中， ${\rm{E}}[\centerdot ]$ 表示数学期望运算， ${\rm{Var}}[\centerdot ]$ 表示方差运算， ${\rm{erfc}}(x) = {{2\displaystyle\int_x^\infty {{{\rm{e}}^{ - {\mu ^2}}}} {\rm{d}}\mu } / {\sqrt{ \pi } }}$ 为互补误差函数。将式(13)和式(14)代入式(15)，计算第k帧第u个用户的BER公式为

$\begin{split} {\rm{BER}}({Z_u}) = \,& \frac{1}{2}{\rm{erfc}} \left( {\left[ {\frac{{\left| {{\rm{E}}[{Z_u}]} \right|}}{{\sqrt {2{\rm{Var}} [{Z_u}]} }}} \right]} \right)\,\,\\ =\,& \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP(\alpha _1^2 + \alpha _2^2)}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 1}}\right.\right. \\ & \left.\left.+ \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}{{(\alpha _1^2 + \alpha _2^2)}^2}}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right)\\[-20pt] \end{split}$

(16)

从而可得到OMU-SR-DCSK系统的瞬时BER公式为

$\begin{split} {\rm{BER}}({\alpha _1},{\alpha _2}) =\,& \frac{1}{2}{\rm{erfc}} \left( {\left[ {\frac{{\left| {{\rm{E}}[{Z_j}]} \right|}}{{\sqrt {2{\rm{Var}} [{Z_j}]} }}} \right]} \right)\,\,\\ =\,& \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP(\alpha _1^2 + \alpha _2^2)}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 1}}\right.\right. \\ & \left.\left. + \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}{{(\alpha _1^2 + \alpha _2^2)}^2}}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right) \end{split}$

(17)

令 ${\gamma _1} \!=\! \alpha _1^2({{{E_{\rm{b}}}} / {{N_0}}}),{\gamma _2} \!=\! \alpha _2^2({{{E_{\rm{b}}}} / {{N_0}}}),{\gamma _{\rm{b}}} \!=\! {\gamma _1} \!+ \! {\gamma _2}$ ，则式(17)可进一步化简为

$\begin{split} {\rm{BER}}({\gamma _{\rm{b}}}) =\,& \frac{1}{2}{\rm{erfc}}\Biggr( \Biggr[ \frac{{(NP + 1)(2NP + 1)}}{{2NP}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 1}} \\ & + \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 2}} \Biggr]^{ - \frac{1}{2}} \Biggr)\\[-21pt] \end{split}$

(18)

令 ${\bar \gamma _1} \!=\! {\rm{E}}\left[ {{\gamma _1}} \right] \!=\! ({{{E_{\rm{b}}}} / {{N_0}}}){\rm{E}}\left[ {\alpha _1^2} \right],{\bar \gamma _2} \!=\! {\rm{E}}\left[ {{\gamma _2}} \right] \!=\! ({{E_{\rm{b}}}} / {{N_0}}){\rm{E}} \left[ {\alpha _2^2} \right]$ , ${\bar \gamma _1}$ 和 ${\bar \gamma _2}$ 服从式(19)的卡方分布

$f(\gamma )={{{{\rm{e}}}^{-{\gamma }/{{\bar{\gamma }}}\,}}}/{{\bar{\gamma }}}\,,\gamma \ge 0$

(19)

因此 ${\gamma _{\rm{b}}} = {\gamma _1} + {\gamma _2}$ 服从式(20)的卡方分布

$f({\gamma _{\rm{b}}}) = \left\{ \begin{aligned} & (\,{{{{\rm{e}}^{ - {{{\gamma _{\rm{b}}}} / {{{\bar \gamma }_1}}}}}{\gamma _{\rm{b}}})} / {\bar \gamma _1^2}}\,\,,\\ &\qquad {\rm{E}}[\alpha _1^2] = {\rm{E}}[\alpha _2^2] \\ & {{({{\rm{e}}^{ - {{{\gamma _{\rm{b}}}} / {{{\bar \gamma }_1}}}}} - {{\rm{e}}^{ - {{{\gamma _{\rm{b}}}} / {{{\bar \gamma }_2}}}}})\,\,} / {({{\bar \gamma }_1} - {\gamma _2})}}\\ &\qquad{\rm{E}}[\alpha _1^2] \ne {\rm{E}}[\alpha _2^2] \end{aligned} \right.$

(20)

由于信道参数是持续变化的，因此采用式(21)得到OMU-SR-DCSK在Rayleigh衰落信道下的BER公式为

$\begin{split} {\rm{BER}} =\,& \int_0^\infty {{\rm{BER}} \left( {{\gamma _{\rm{b}}}} \right)f({\gamma _{\rm{b}}}){\rm{d}}{\gamma _{\rm{b}}}\,} \\ =\,& \int_0^\infty \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 1}} \right.\right.\\ & \left.\left. + \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right)f({\gamma _{\rm{b}}}){\rm{d}}{\gamma _{\rm{b}}}\\[-21pt] \end{split}$

(21)

令式(17)中 ${\alpha _1}{\rm{ = }}1,\;{\alpha _2}{\rm{ = 0}}$ ，得到AWGN信道下的BER公式为

$\begin{split} {\rm{BER}} =\,& \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 1}} \right.\right.\\ & \left.\left.+ \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right)\\[-20pt] \end{split}$

(22)

4. OMU-SR-DCSK系统传输速率、能量效率和安全性分析

计算OMU-SR-DCSK和DCSK的传输速率 ${R_{{\rm{OMU \;-\; SR \;-\; DCSK}}}} \,=\, {{2N} / {((R \;+\; 2\beta )}}{T_{\rm{c}}})$ 和 ${R_{{\rm{DCSK}}}} = 1 / {(2\beta {T_{\rm{c}}})}$ ，平均比特能量 ${E_{{\rm{b,OMU - SR - DCSK}}}} = (1 + 2NP) {{R{T_{\rm{c}}}{\rm{E}}(x_{i,k}^2)} / {(2N)}}$ 和 ${E_{{\rm{b,DCSK}}}} = 2\beta {T_{\rm{c}}}{\rm{E}}(x_{i,k}^2)$ ，并分别将其代入式(23)和式(24)，得到OMU-SR-DCSK相比于DCSK的传输速率提升百分比 ${R_d}$ 和节省比特能量的百分比 ${E_B}$ 。

$\begin{split} {R_d}\,& = \frac{{{R_{{\rm{OMU - SR - DCSK}}}} - {R_{{\rm{DCSK}}}}}}{{{R_{{\rm{DCSK}}}}}} \times 100\%\\ & = \frac{{4N\beta - (2\beta + R)}}{{2\beta + R}} \times 100\% \end{split}$

(23)

$\begin{split} {E_B} \,& = \frac{{{E_{{\rm{b}},{\rm{DCSK}}}} - {E_{{\rm{b,OMU {\text{-}} SR {\text{-}} DCSK}}}}}}{{{E_{{\rm{b,DCSK}}}}}} \times 100\% \\ & = \frac{{4N\beta - (1 + 2NP)}R}{{4N\beta}} \times 100\% \end{split}$

(24)

图5和图6中分别分析了 $[P,N] = [4,2],[4,4]$ 时， ${R_d}$ 和 ${E_B}$ 的曲线。曲线表明：OMU-SR-DCSK相比于DCSK，极大程度上提升了传输速率，节约了比特能量。从式(23)和式(24)可以看出：当 $R = \beta$ 时，传输速率提高百分比 ${R_d}$ 只与用户数2N有关，比特能量节约百分比 ${E_B}$ 只与用户数2N和重复次数P有关。

图 5 传输速率提升百分比

${R_d}$

下载: 全尺寸图片幻灯片

图 6 比特能量节省百分比

${E_B}$

下载: 全尺寸图片幻灯片

图7和图8分别为DCSK和OMU-SR-DCSK的平方幅度谱。图7中，在归一化的比特频率为奇数时，DCSK的平方幅度为零，这是由于DCSK的信息信号只与参考信号同相或反相，从而导致了DCSK的安全性很低。而OMU-SR-DCSK的信息信号是N个信号的加和，且其参考时隙和信息时隙不等长，从图8中也可以发现，OMU-SR-DCSK的平方幅度谱具有类噪声性，证实了OMU-SR-DCSK的安全性很高。

图 7 DCSK的平方幅度谱

下载: 全尺寸图片幻灯片

图 8 OMU-SR-DCSK的平方幅度谱

下载: 全尺寸图片幻灯片

5. 系统仿真结果及分析

本节将在AWGN信道和两径Rayleigh衰落信道下对OMU-SR-DCSK系统进行仿真，验证理论BER公式推导的正确性，为确保仿真结果的准确性，仿真值均是在 ${10^6}$ 次仿真结果取平均值的前提下得到的。

5.1 AWGN信道下的误码性能分析

图9为各项参数取值 $[R,N,P] = [64,2,2], [128,2,2],[256,2,2]$ 时，系统BER随 ${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线，理论值和仿真值的良好契合验证了理论BER公式推导的准确无误性。图中显示 $R{\rm{ = }}64$ 时系统BER明显优于 $R{\rm{ = }}128$ 时的BER，这是由于R的增加导致信号间干扰增多，从而导致系统误码性能恶化。

图 9 R不同时BER随

${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线

下载: 全尺寸图片幻灯片

图10为 $[R,N,P] = [128,1,4], [128,2,4], [128,4,4]$ 时，系统BER随 ${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线。R和 $P$ 一定，在 ${{{E_{\rm{b}}}} / {{N_0}}} \le 10{\rm{dB}}$ 的情况下，不同N值对应的BER值基本吻合，而当 ${{{E_{\rm{b}}}} / {{N_0}}} > 12{\rm{dB}}$ 时，BER随着N的增加而增加。据此可见： ${{{E_{\rm{b}}}} / {{N_0}}}$ 较低的情况下，用户数变化不足以影响BER，此时扩频因子和重复次数为主要决定因素，而 ${{{E_{\rm{b}}}} / {{N_0}}}$ 较高的情况下，用户数成为误码性能恶化的主要影响因素。

图 10 N不同时BER随

${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线

下载: 全尺寸图片幻灯片

图11为 $[R,N,P] = [128,4,1], [128,4,2], [128,4,4]$ 时，系统BER随 ${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线。R和N一定，当 ${{{E_{\rm{b}}}} / {{N_0}}} \le 6{\rm{dB}}$ 时，不同 $P$ 值对应的BER值基本吻合，而当 ${{{E_{\rm{b}}}} / {{N_0}}} > 7{\rm{dB}}$ 时，BER随着 $P$ 的增加而增加。与N变化对BER的影响类似，在 ${{{E_{\rm{b}}}} / {{N_0}}}$ 较低的情况下， $P$ 值变化对误码性能的影响微乎其微，扩频因子和用户数为主要决定因素，而在 ${{{E_{\rm{b}}}} / {{N_0}}}$ 大于某个定值时，误码性能随着 $P$ 值的增加呈现恶化的趋势。区别于N值变化对系统误码性能影响的是：重复次数的变化对系统误码性能的影响更为显著。

图 11 P不同时BER随

${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线

下载: 全尺寸图片幻灯片

图12和图13为 ${{{{E_{\rm{b}}}} / N}_0} = 10\,\,\,{\rm{dB}},14\,\,\,{\rm{dB}}$ , N和 $P$ 取不同数值时，系统BER随R变化的曲线。根据图中曲线可以发现： ${{{E_{\rm{b}}}} / {{N_0}}}$ 越大误码性能越佳，且当 ${{{E_{\rm{b}}}} / {{N_0}}}$ 一定时，系统误码性能随着R的增加呈现恶化的趋势，最后趋于一个定值，而P值变化会影响这一定值，N值变化却不会影响这一定值。

图 12

${{{E_{\rm{b}}}} / {{N_0}}},P$ 不同时BER随R变化的曲线

下载: 全尺寸图片幻灯片

图 13

${{{E_{\rm{b}}}} / {{N_0}}},N$ 不同时BER随R变化的曲线

下载: 全尺寸图片幻灯片

表1中对比了OMU-SR-DCSK, SRMR-DCSK, VHE-DCSK和MC-DCSK系统的传输速率和能量效率，假设这几种系统的 $\beta$ 都相等。与长参考系统VHE-DCSK和短参考系统SRMR-DCSK相比，OMU-SR-DCSK的能量效率和传输速率都较优，而与多用户并行传输系统MC-DCSK相比，OMU-SR-DCSK采用多用户串行传输的方法，其能量效率虽优于MC-DCSK，但传输速率却远低于MC-DCSK。

表 1 OMU-SR-DCSK, SRMR-DCSK, VHE-DCSK和MC-DCSK系统的能量效率及传输速率

系统名称	传输速率( ${R_B}$ )	能量效率( ${E_\eta }$ )
OMU-SR-DCSK	${{2N} / {(R + 2\beta )}}$	${{2N\beta } / {(R + 2N\beta )}}$
SRMR-DCSK	${N / {(R + \beta )}}$	${{N\beta } / {(R + N\beta )}}$
VHE-DCSK	${N / {(2\beta }})$	${N / {(1 + N)}}$
MC-DCSK	${N / \beta }$	${N / {(1 + N)}}$

下载: 导出CSV

| 显示表格

为进一步分析表1中对比的几种系统的误码性能，图14中对比了AWGN信道下这几种系统的BER曲线。假设所有系统传输的信息比特数都相等，且 $\beta$ 也相等。观察图中BER曲线，当 ${{{E_{\rm{b}}}} / {{N_0}}} \le 11\;{\rm{dB}}$ 时，OMU-SR-DCSK, MC-DCSK和SRMR-DCSK的误码率基本相等，且都优于VHE-DCSK的误码率。但当 ${{{E_{\rm{b}}}} / {{N_0}}} > 11{\rm{dB}}$ 时，MC-DCSK的误码性能最优，其次是OMU-SR-DCSK。虽然OMU-SR-DCSK的误码性能差于多用户并行传输系统，但是相比于其他两种多用户串行传输系统，其误码性能较优。

图 14 AWNG信道下不同系统间误码性能对比

下载: 全尺寸图片幻灯片

5.2 两径Rayleigh衰落信道下的误码性能分析

本小节将在两径Rayleigh衰落信道下分析了OMU-SR-DCSK的误码性能。图15为R不同时，两种不同增益情况下的OMU-SR-DCSK系统BER曲线，其中，情况1为等增益情况，平均信道增益取值为： ${\rm{E}}\left[ {|{\alpha _1}{|^2}} \right] = {\rm{E}}\left[ {|{\alpha _2}{|^2}} \right] = {1 / 2}$ ，情况2为非等增益的情况，平均信道增益取值为： ${\rm{E}}\left[ {|{\alpha _1}{|^2}} \right] = {1 / 5}, {\rm{E}}\left[ {|{\alpha _2}{|^2}} \right] = {4 / 5}$ 。与AWGN信道下仿真类似，BER随着R增大而增大，且等增益情况下系统误码性能总是优于非等增益情况下的误码性能。

图 15 OMU-SR-DCSK系统在两种增益下的性能比较

下载: 全尺寸图片幻灯片

图16中对比了表1中几种系统的误码性能。当 ${{{E_{\rm{b}}}} / {{N_0}}}$ 较小时，OMU-SR-DCSK和SRMR-DCSK的误码率基本相等，都略优于MC-DCSK。但随着信噪比的增加，MC-DCSK的误码率逐渐降低，最后都优于其他几种系统，与AWGN信道下的对比结果一致，相比于其他两种多用户串行传输系统，OMU-SR-DCSK的误码性能最优。

图 16 不同系统在等增益情况下的性能比较

下载: 全尺寸图片幻灯片

6. 结束语

本文提出的OMU-SR-DCSK缩短了参考信号的长度，虽然会造成信噪比降低，从而影响系统的误码性能，但同时也提升了系统的传输速率、能量效率和安全性。此外，通过引入构造简单的Walsh码消除了用户间干扰，改善了OMU-SR-DCSK的误码性能，弥补了信噪比降低对系统误码性能造成的影响。通过仿真验证了OMU-SR-DCSK在传输速率和能量效率方面的优势，从而为其应用于多用户串行传输系统提供了理论依据。本文只分析了两路延迟线的情况，后续可扩展为M条延迟线，更大程度上提升系统的传输速率和能量效率；此外，将OMU-SR-DCSK与多载波技术结合，实现多用户并行传输也是后续需要研究的内容。

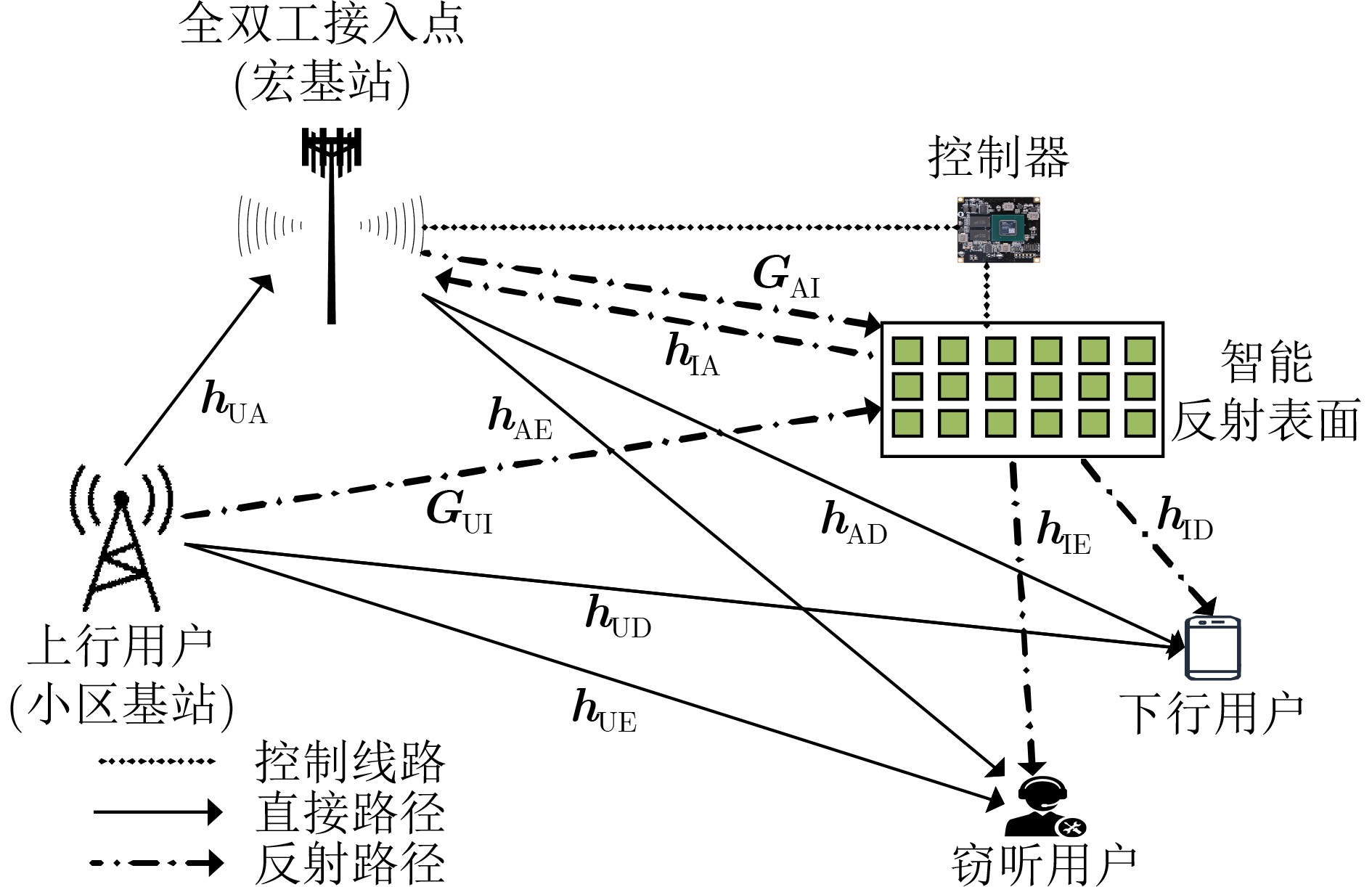

图 1 IRS辅助的全双工通信系统模型

下载: 全尺寸图片幻灯片

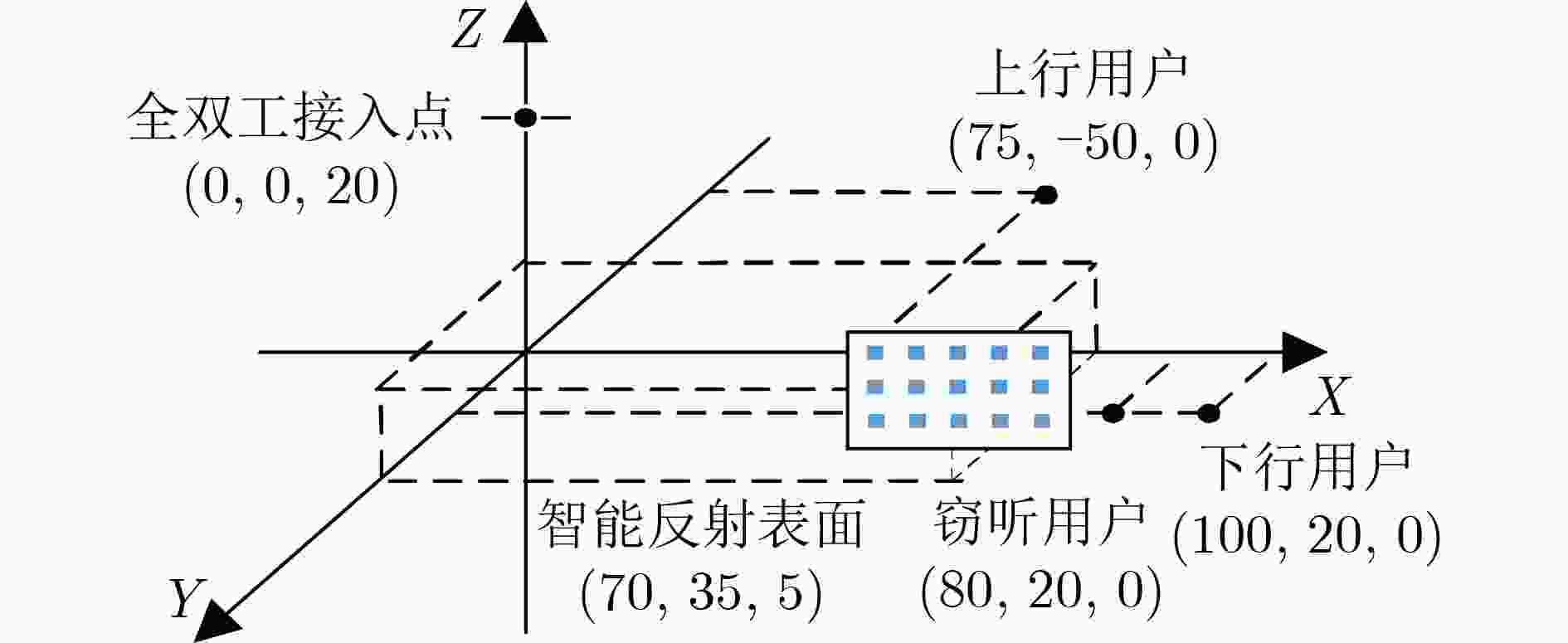

图 2 仿真系统模型坐标图

下载: 全尺寸图片幻灯片

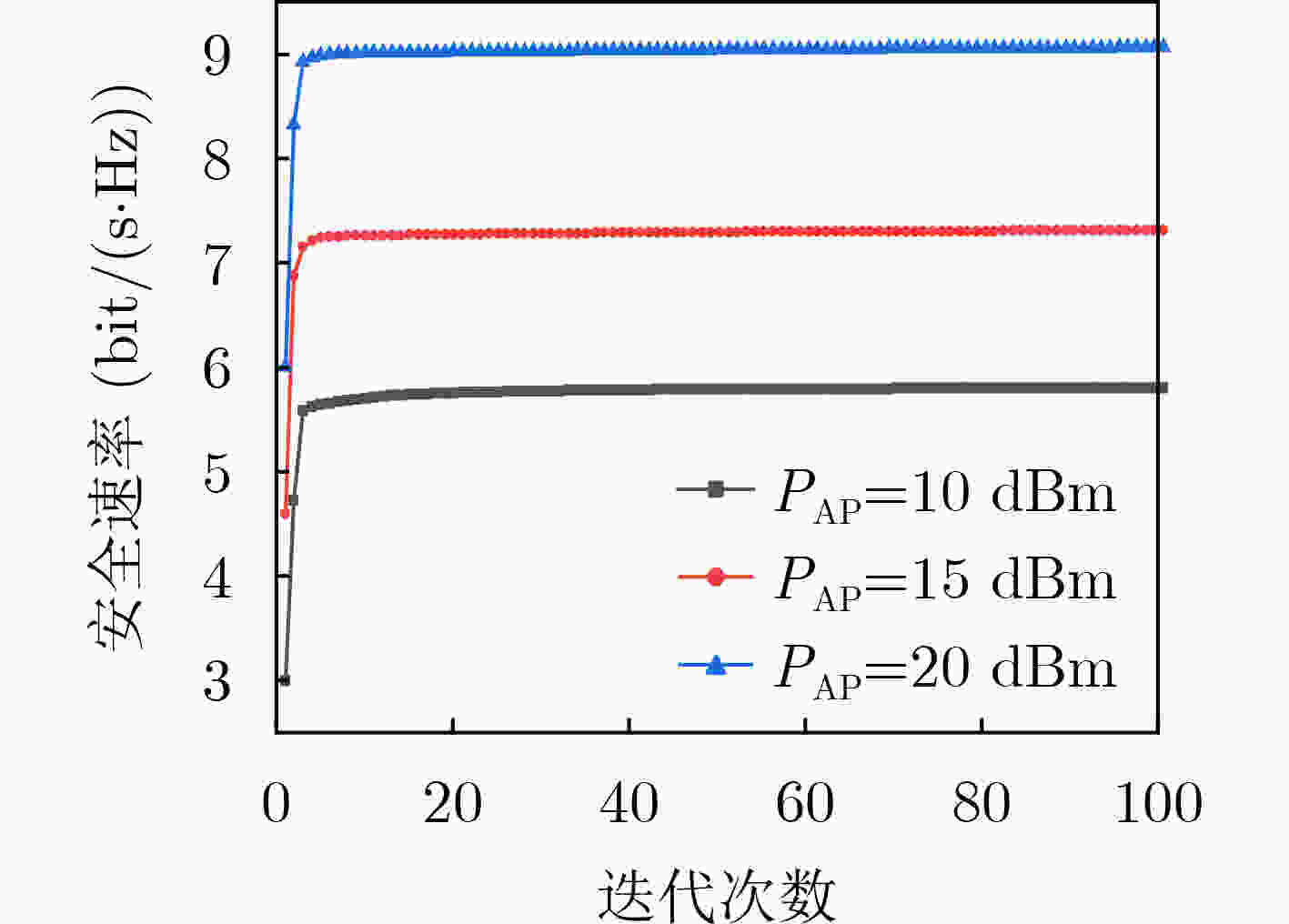

图 3 收敛性能

下载: 全尺寸图片幻灯片

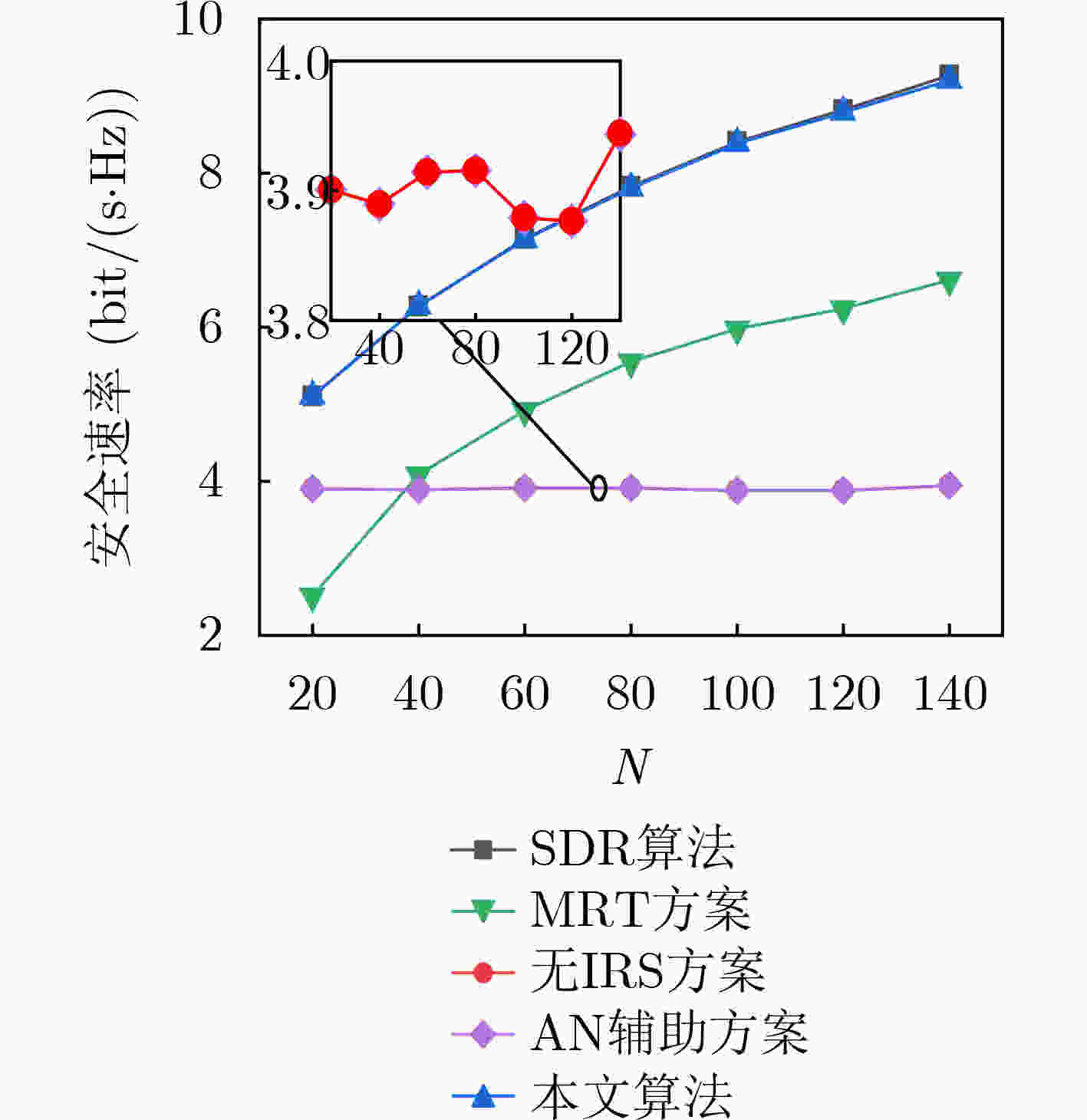

图 4 安全速率与IRS反射单元数目的关系

下载: 全尺寸图片幻灯片

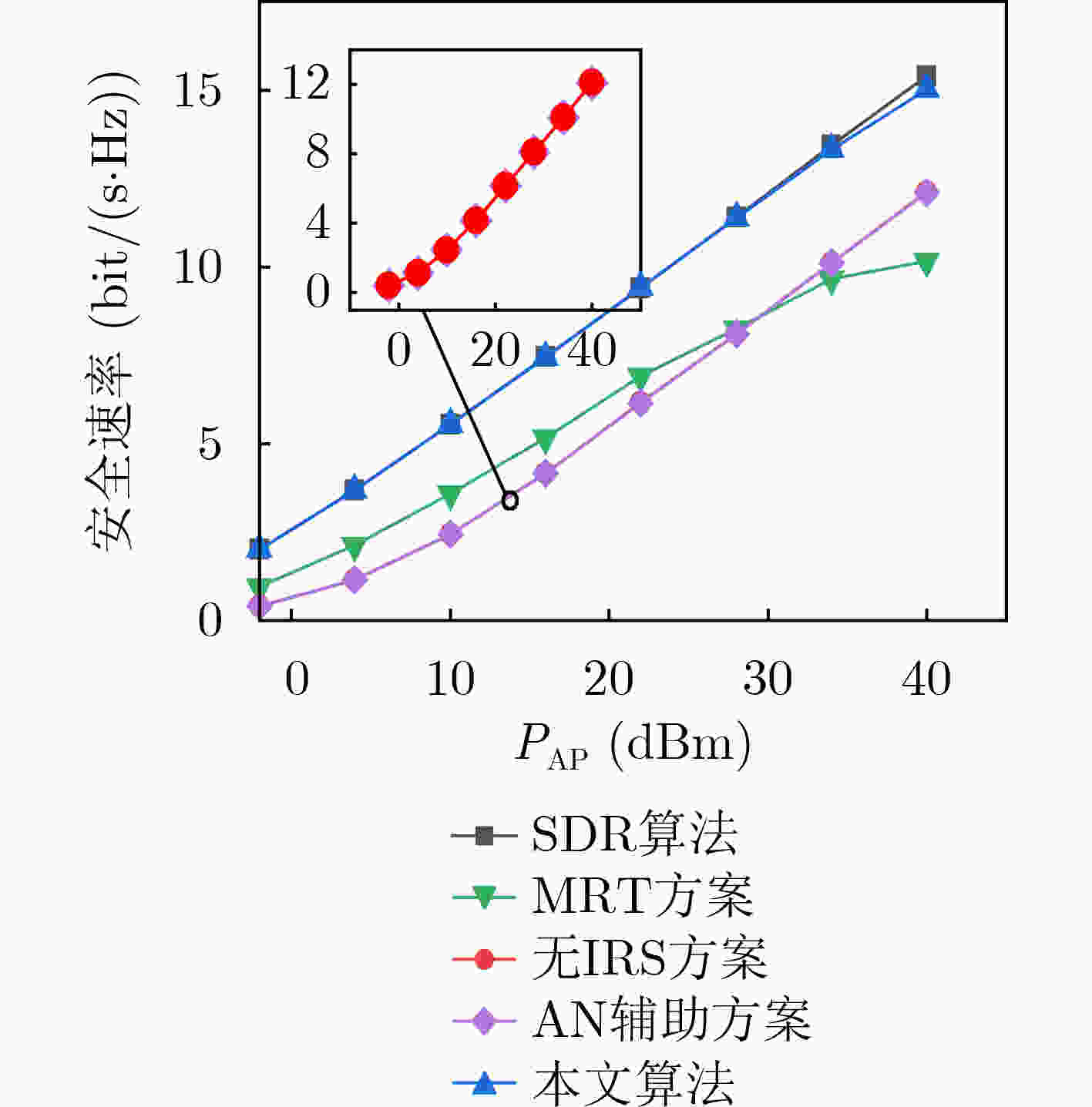

图 5 安全速率与AP最大发射功率的关系(N=60)

下载: 全尺寸图片幻灯片

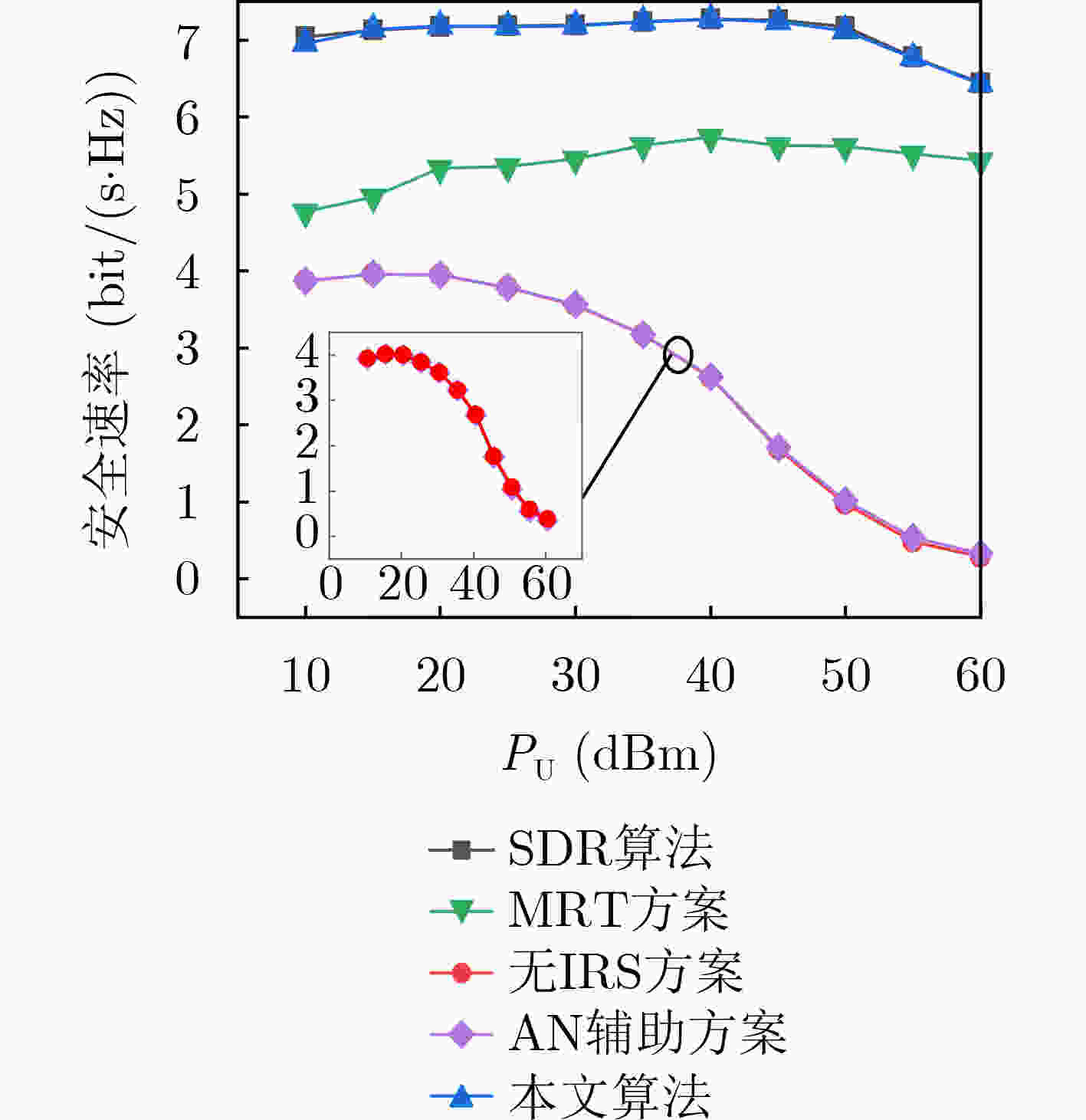

图 6 安全速率与上行用户最大发射功率的关系(N=60)

下载: 全尺寸图片幻灯片

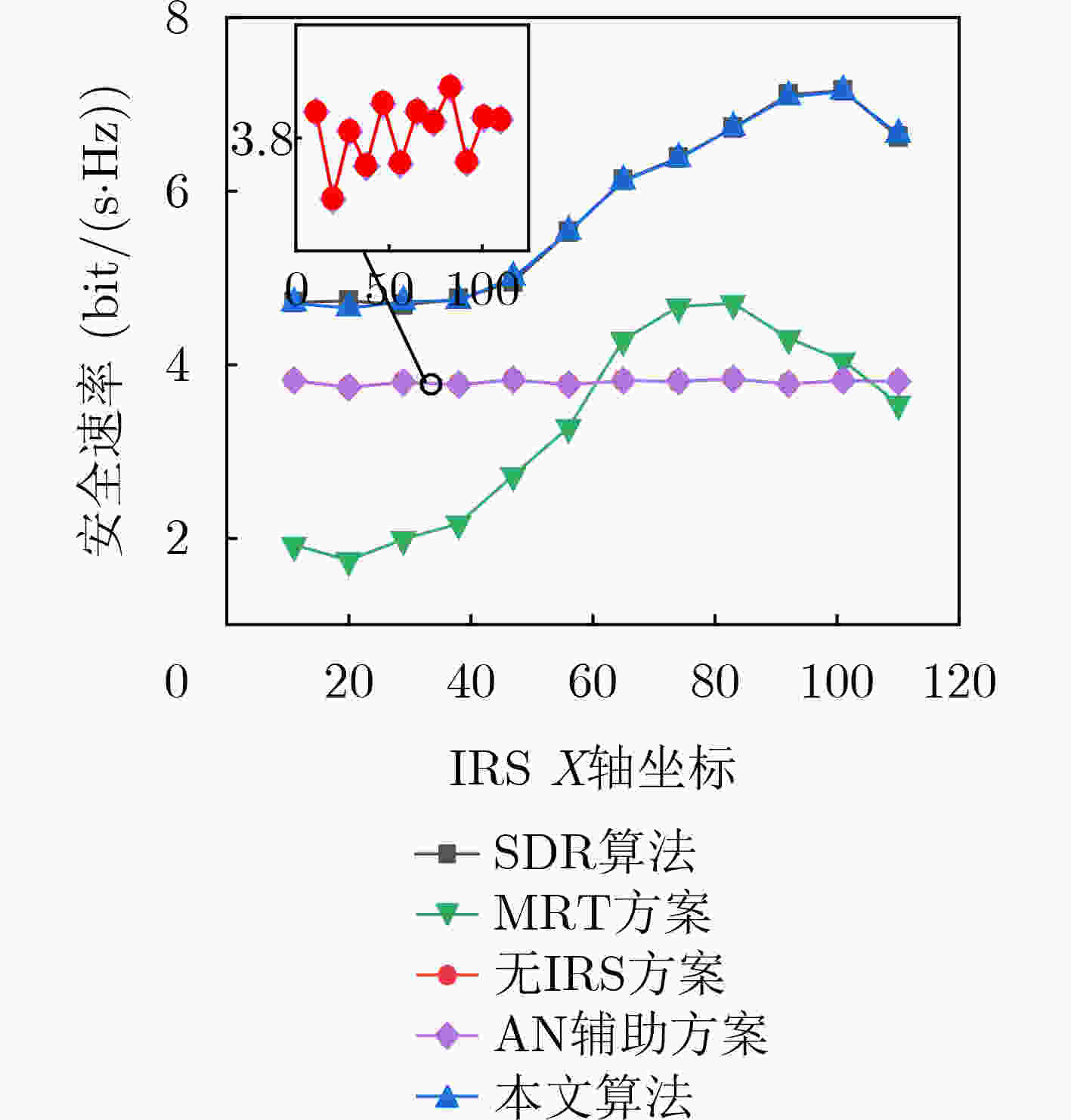

图 7 安全速率与IRS部署位置的关系(N=60)

下载: 全尺寸图片幻灯片

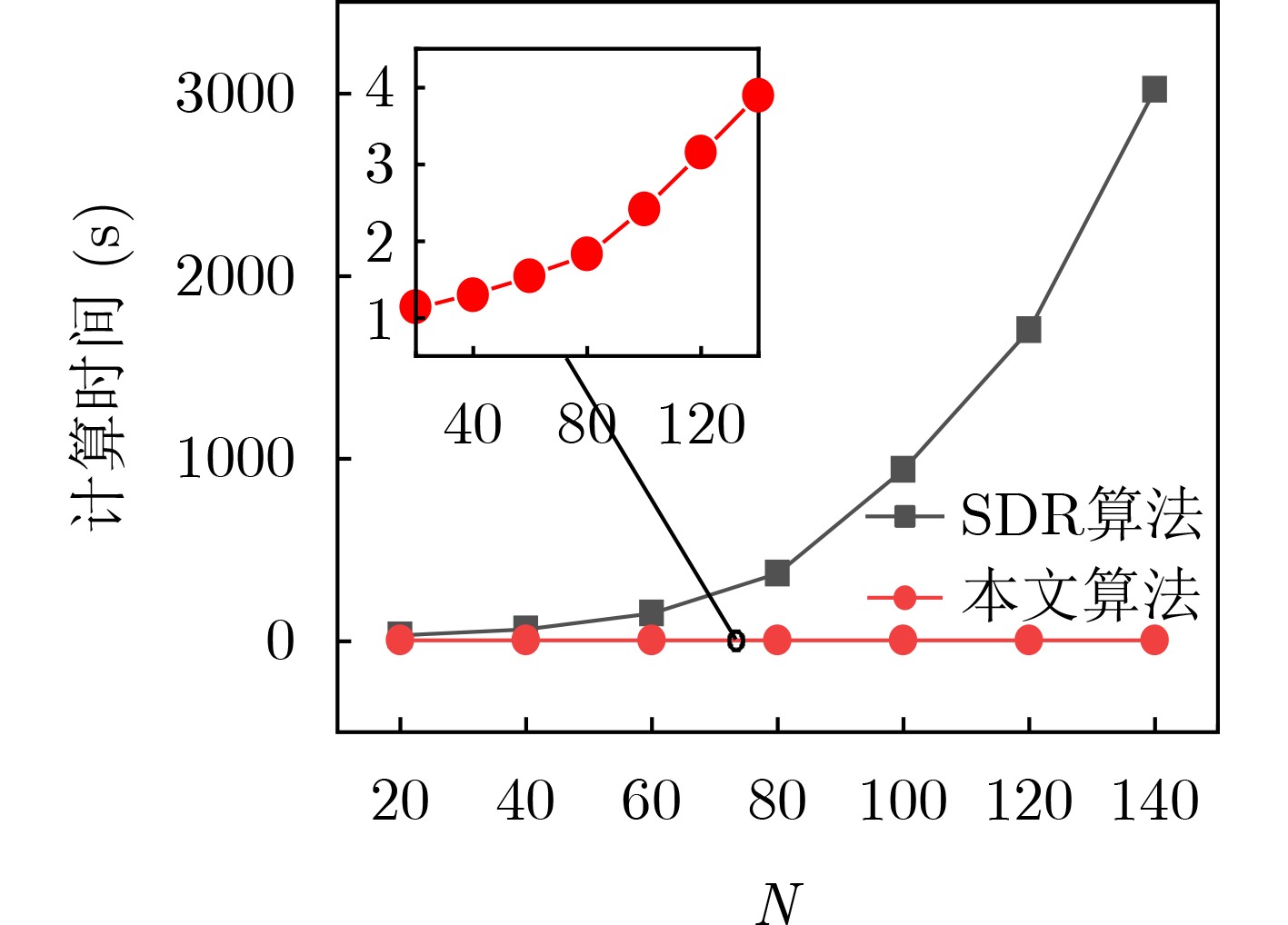

图 8 计算时间

下载: 全尺寸图片幻灯片

算法1　基于光滑精确罚函数的黎曼流形优化算法
初始化，给定可行初始点 ${{\boldsymbol{p}}_0}$ ，设置迭代次数 $t = 0$ 、收敛精度 $\delta$ 、初始惩罚因子 $\rho$ 、惩罚增长系数 $c$
(1) While $g({{\boldsymbol{p}}_t}) > \delta$
(2) 使用惩罚因子 $\rho$ 将AP信干噪比约束 ${\text{C1}}$ 并入目标函数中，并根据式(17)进行光滑处理
(3) 构建复环流形 ${\rm{CCM}}$ ，令 ${\boldsymbol{p}}_0^m = {{\boldsymbol{p}}_t}$ ，设置迭代次数 $k = 0$ 、收敛精度 $\varepsilon$
(4) 根据式(21)，计算得到初始搜索方向 ${{\xi }_0} = - {\text{Rgra}}{{\text{d}}_{{\boldsymbol{p}}_0^m}}f$
(5) While ${\left\\| {{\text{Rgra}}{{\text{d}}_{{\boldsymbol{p}}_k^m}}f} \right\\|_2} > \varepsilon$
(6) 使用Armijo非精确搜索得到搜索步长 ${\mu _k}$ ，根据式(23)，计算得到切空间 ${T_{{\boldsymbol{p}}_k^m}}\mathcal{M}$ 上的更新结果 ${\boldsymbol{p} }_{k + 1}^{m'}$
(7) 根据式(24)，收缩映射得到 ${\boldsymbol{p}}_{k + 1}^m$
(8) 根据式(22)，计算得到新的搜索方向 ${{\xi }_{k + 1}}$
(9) $k = k + 1$
(10) End While, ${{\boldsymbol{p}}_{t + 1}} = {\boldsymbol{p}}_k^m$
(11) $\rho = c\rho ,{\text{ }}t = t + 1$
(12) End While, ${{\boldsymbol{p}}^ * } = {{\boldsymbol{p}}_t}$
(13) 根据式(25)，从 ${{\boldsymbol{p}}^ * }$ 中恢复 ${{\boldsymbol{q}}^ * }$

下载: 导出CSV

参考文献(16)

[1]	XU Sai, LIU Jiajia, and CAO Yurui. Intelligent reflecting surface empowered physical-layer security: Signal cancellation or jamming?[J]. IEEE Internet of Things Journal, 2022, 9(2): 1265–1275. doi: 10.1109/JIOT.2021.3079325
[2]	刘志新, 赵松晗, 杨毅, 等. 智能反射面辅助的无人机无线携能通信网络吞吐量最大化算法研究[J]. 电子与信息学报, 2022, 44(7): 2325–2331. doi: 10.11999/JEIT220195 LIU Zhixin, ZHAO Songhan, YANG Yi, et al. Throughput maximization algorithm for intelligent reflecting surface-aided unmanned aerial vehicle communication networks with wireless energy transfer[J]. Journal of Electronics &Information Technology, 2022, 44(7): 2325–2331. doi: 10.11999/JEIT220195
[3]	杨杰, 季新生, 王飞虎, 等. 窃听者随机分布下智能反射面辅助的MISO系统物理层安全性能分析[J]. 电子与信息学报, 2022, 44(5): 1809–1818. doi: 10.11999/JEIT210209 YANG Jie, JI Xinsheng, WANG Feihu, et al. Performance analysis of physical layer security for IRS-aided MISO system with randomly distributed eavesdropping nodes[J]. Journal of Electronics &Information Technology, 2022, 44(5): 1809–1818. doi: 10.11999/JEIT210209
[4]	LV Lu, WU Qingqing, LI Zan, et al. Secure two-way communications via intelligent reflecting surfaces[J]. IEEE Communications Letters, 2021, 25(3): 744–748. doi: 10.1109/LCOMM.2020.3035773
[5]	WIJEWARDENA M, SAMARASINGHE T, HEMACHANDRA K T, et al. Physical layer security for intelligent reflecting surface assisted two–way communications[J]. IEEE Communications Letters, 2021, 25(7): 2156–2160. doi: 10.1109/LCOMM.2021.3068102
[6]	GE Yimeng and FAN Jiancun. Robust secure beamforming for intelligent reflecting surface assisted full-duplex MISO systems[J]. IEEE Transactions on Information Forensics and Security, 2022, 17: 253–264. doi: 10.1109/TIFS.2021.3137754
[7]	ANOKYE P, AHIADORMEY R K, JO H S, et al. Low-resolution ADC quantized full-duplex massive MIMO-enabled wireless backhaul in heterogeneous networks over rician channels[J]. IEEE Transactions on Wireless Communications, 2020, 19(8): 5503–5517. doi: 10.1109/TWC.2020.2994034
[8]	HU Xiaoling, ZHANG Rui, and ZHONG Caijun. Semi-passive elements assisted channel estimation for intelligent reflecting surface-aided communications[J]. IEEE Transactions on Wireless Communications, 2022, 21(2): 1132–1142. doi: 10.1109/TWC.2021.3102446
[9]	ATAPATTU S, FAN Rongfei, DHARMAWANSA P, et al. Reconfigurable intelligent surface assisted two–way communications: Performance analysis and optimization[J]. IEEE Transactions on Communications, 2020, 68(10): 6552–6567. doi: 10.1109/TCOMM.2020.3008402
[10]	CUI Miao, ZHANG Guangchi, and ZHANG Rui. Secure wireless communication via intelligent reflecting surface[J]. IEEE Wireless Communications Letters, 2019, 8(5): 1410–1414. doi: 10.1109/LWC.2019.2919685
[11]	ABSIL P A, MAHONY R, and SEPULCHRE R. Optimization Algorithms on Matrix Manifolds[M]. Princeton: Princeton University Press, 2008.
[12]	BAZARAA M S, SHERALI H D, and SHETTY C M. Nonlinear Programming: Theory and Algorithms[M]. New York: John Wiley & Sons, 2013.
[13]	XU Xinsheng, MENG Zhiqing, SUN Jianwu, et al. A penalty function method based on smoothing lower order penalty function[J]. Journal of Computational and Applied Mathematics, 2011, 235(14): 4047–4058. doi: 10.1016/j.cam.2011.02.031
[14]	YU Xianghao, XU Dongfang, and SCHOBER R. MISO wireless communication systems via intelligent reflecting surfaces: (Invited paper)[C]. 2019 IEEE/CIC International Conference on Communications in China, Changchun, China, 2019: 735–740.
[15]	GUAN Xinrong, WU Qingqing, and ZHANG Rui. Intelligent reflecting surface assisted secrecy communication: Is artificial noise helpful or not?[J]. IEEE Wireless Communications Letters, 2020, 9(6): 778–782. doi: 10.1109/LWC.2020.2969629
[16]	ZHU Fangchao, GAO Feifei, YAO Minli, et al. Joint information- and jamming-beamforming for physical layer security with full duplex base station[J]. IEEE Transactions on Signal Processing, 2014, 62(24): 6391–6401. doi: 10.1109/TSP.2014.2364786
