基于部分极化转换表面与部分反射表面的宽带高增益圆极化天线设计

程友峰 王迎熹 钟佳丽 廖成

程友峰, 王迎熹, 钟佳丽, 廖成. 基于部分极化转换表面与部分反射表面的宽带高增益圆极化天线设计[J]. 电子与信息学报, 2022, 44(12): 4085-4094. doi: 10.11999/JEIT220539
引用本文: 程友峰, 王迎熹, 钟佳丽, 廖成. 基于部分极化转换表面与部分反射表面的宽带高增益圆极化天线设计[J]. 电子与信息学报, 2022, 44(12): 4085-4094. doi: 10.11999/JEIT220539
Zhao Sheng-Mei, Zhu Xiu-Li, Xiao Yu. A Novel Construction of Quantum LDPC Codes Based on Balanced Incomplete Block Designs[J]. Journal of Electronics & Information Technology, 2011, 33(1): 218-222. doi: 10.3724/SP.J.1146.2009.01482
Citation: CHENG Youfeng, WANG Yingxi, ZHONG Jiali, LIAO Cheng. Design of Wideband High-gain Circularly-polarized Antenna Based on Partially Polarization-conversion Surface and Partially Reflection Surface[J]. Journal of Electronics & Information Technology, 2022, 44(12): 4085-4094. doi: 10.11999/JEIT220539

基于部分极化转换表面与部分反射表面的宽带高增益圆极化天线设计

doi: 10.11999/JEIT220539
基金项目: 国家自然科学基金(61901398),四川省科技厅项目(2021YJ0361)
详细信息
    作者简介:

    程友峰:男,副教授,研究方向为天线原理与设计

    王迎熹:男,硕士生,研究方向为天线原理与设计

    钟佳丽:女,硕士生,研究方向为天线原理与设计

    廖成:男,教授,研究方向为计算电磁学

    通讯作者:

    程友峰 juvencheng@swjtu.edu.cn

  • 中图分类号: TN821

Design of Wideband High-gain Circularly-polarized Antenna Based on Partially Polarization-conversion Surface and Partially Reflection Surface

Funds: The National Natural Science Foundation of China (61901398), The Sichuan Science and Technology Program (2021YJ0361)
  • 摘要: 该文介绍了一种具有部分极化转换与部分反射功能的超表面结构,并将其应用到具有宽带高增益性能的圆极化法布里-珀罗(Fabry-Perot, F-P)谐振腔天线设计中。所设计的超表面在反射地板存在时能够表现出反射型部分极化转换功能从而用于F-P天线的圆极化源设计,而当反射地板被移除时其具有部分反射功能因而能够作为F-P天线的部分反射表面。通过在部分极化转换表面上方放置矩形贴片并加载寄生贴片与部分反射表面,辐射源贴片的线极化辐射能够被转变为高增益圆极化辐射,并且天线的阻抗带宽与轴比带宽均得到加强。所设计的天线经过仿真、加工与测试,测试结果表明其阻抗与轴比带宽分别为6.8~8.4 GHz (21.3%)和6.8~8.3 GHz (19.9%),峰值增益达10.5 dBi。
  • 区别于自由空间中的其他雷达,穿墙成像雷达 (Through-the Wall Imaging Radar, TWIR)需要对墙后目标进行探测成像[1,2]。在这一过程中,由墙体反射造成的杂波信号会以较大的幅值来“遮蔽”目标信号,或者在时域上与目标信号交织重叠。因此,有效抑制墙体杂波[3],是TWIR对墙后目标准确成像的重要前提。

    诸如奇异值分解[4] (Singular Value Decomposition, SVD)一类的经典杂波抑制算法,仅能实现对主墙体杂波的消除,而残余杂波会显著降低目标成像质量。随着对TWIR的广泛应用和深入研究,目标检测、识别等工作对前期成像的要求越发严格,现有的杂波抑制算法难以达到穿墙成像的实时性和准确性条件。

    近年来,机器学习理论被逐渐引入TWIR领域,如压缩感知[5,6](Compressive Sensing, CS)、矩阵补全[7](Matrix Completion, MC)以及鲁棒主成分分析[8](Robust Principal Component Analysis, RPCA)。其中,作为高光谱图像去噪及视频监控中的前景提取等研究方向的常用工具,RPCA[9]可以将数据矩阵唯一分解为低秩杂波矩阵与稀疏目标矩阵,即同时实现对杂波与目标的准确分离。对应于数据矩阵为穿墙回波矩阵或穿墙图像矩阵,RPCA可以分离得到其中的目标回波信号或目标像素分量,进而实现杂波抑制。所以,在本文中,基于RPCA理论,提出一种新的杂波抑制算法。

    为满足穿墙成像的实时性和准确性要求,分别就算法的速度和精度进行设计改进:一是提出光滑化快速交替线性化方法来缩短RPCA问题的求解时间,从而加快算法的速度;二是多域联合处理,同时在回波域和图像域应用RPCA理论,通过对其得到的目标图像进行指数加权联乘融合处理来提高算法精度。

    综上所述,本文的章节安排如下:第2节介绍RPCA原理;对回波域和图像域建模的工作在第3节完成;第4节对所提杂波抑制算法进行理论分析;在第5节设计穿墙场景仿真,通过与多种算法的性能对比,验证所提算法的速度和精度;最后在第6节总结全文。

    鲁棒主成分分析,是为增强主成分分析[10] (Principal Component Analysis, PCA)鲁棒性而产生的多项式时间算法。相较于经典的PCA,RPCA将低秩矩阵受到的轻微扰动扩展为任意大小的稀疏误差矩阵,突破了加性1维高斯噪声的限制。简单来讲,RPCA将数据矩阵DRl×s表示为低秩矩阵ARl×s和稀疏矩阵ERl×s之和,并对其进行分解。作为一个优化问题,其数学表述为

    minA,E rank(A)+γE0, s.t. D=A+E
    (1)

    其中,rank(A)表示矩阵A的秩,E0表示矩阵El0范数,γ>0为平衡低秩项和稀疏项的正则化参数。同时,为了保证矩阵的唯一分解,需满足如式(2)的条件[9]

    rank(A)ρs(lgl)2, E00.1ls
    (2)

    其中,ρ>0为常数系数。

    然而,式(1)同时包含MC和l0范数最小化这两个非确定性多项式(Non-deterministic Polynomial, NP)-hard的子问题,所以这一不连续的非凸优化问题并不存在理论上的有效解。不过,结合相关研究成果[11, 12],以l1范数代替l0范数,以核范数代替矩阵的秩,便可以得到凸松弛后的优化问题为

    minA,E A+γE1, s.t. D=A+E
    (3)

    其中,A表示矩阵A的核范数,E1表示矩阵El1范数。在这里,矩阵AE要达到秩稀疏不相干的条件,以确保凸优化问题的正确求解。显然,在相当广泛的情况下,该条件都是成立的,即矩阵AE可以被高概率地精确恢复[13]

    对于式(3)中RPCA问题的求解,有以下几种常用的1阶方法:一是加速近端梯度[14](Accelerated Proximal Gradient, APG)方法,以线性化函数来实现对目标函数的局部逼近,使得单次迭代的计算量较小,但收敛速度较慢;二是精确增广拉格朗日乘子[15](Exact Augmented Lagrange Multipliers, EALM)方法,通过交替迭代增广拉格朗日函数来得到矩阵AE,可实现高阶线性收敛,不过每次迭代的SVD次数较多,大大影响了计算速度;三是非精确增广拉格朗日乘子[15](Inexact Augmented Lagrange Multipliers, IALM)方法,将EALM中的多轮交替最小化削减为1轮,可在保持原有收敛速度的基础上有效减少SVD次数。

    首先,设定成像场景如下:TWIR以收发同置的均匀天线阵列对墙后目标进行探测成像,阵元数量为N,且天线阵列与匀质墙体表面平行,则第n个天线阵元所接收的回波信号为

    u(n,t)=uw(n,t)+utg(n,t)+uno(n,t)+uant(n,t)
    (4)

    其中,uw(n,t)为墙体杂波信号,utg(n,t)为目标回波信号,uno(n,t)为噪声信号,uant(n,t)为天线耦合信号。在本文中,认为天线耦合波经预处理后被消除;且为便于建模分析,假设噪声信号对目标成像的影响相对有限,则回波信号可进一步简化为

    u(n,t)=uw(n,t)+utg(n,t)
    (5)

    随后,将式(5)的结果扩展至整个天线阵列,有2维回波矩阵

    U=Uw+Utg, URT×N
    (6)

    其中,T为各天线通道信号的采样点数,Uw为杂波信号矩阵,Utg为目标信号矩阵。

    在上述成像场景下,单就墙体杂波信号来讲,各天线阵元对应的墙体反射系数及信号传输路径是相同的,则其各自接收的墙体反射回波也是相同的[16-18],即Uw是低秩矩阵。从空间上看,墙后目标相对于整个探测区域是稀疏的;类似地,在回波域中,目标采样点相对于所有采样点也是稀疏的,即Utg为稀疏矩阵。那么,根据式(3),在回波域中建立联合低秩稀疏[19](Joint Low-Rank and Sparse, JLRS)模型,有

    minUw,Utg Uw+γUtg1 subj U=Uw+Utg
    (7)

    相较于回波域,图像域是对探测区域的直观表现,其应用RPCA理论的效果理应更好[20]。对于式(6)中的2维回波矩阵,以后向投影 (Back Projection, BP)算法进行成像处理,则图像中任一像素的幅度为

    i(p,q)=iw(p,q)+itg(p,q)
    (8)

    其中,iw(p,q)为位置(p,q)处的像素杂波分量,itg(p,q)为位置(p,q)处的像素目标分量。将这一表示方法扩展至整个图像,有2维图像矩阵

    I=Iw+Itg, IRP×Q
    (9)

    其中,P,Q分别为图像中纵向与横向划分的像素点数量,Iw为杂波分量矩阵,Itg为目标分量矩阵。

    实际上,BP算法是对经过时间补偿的各通道信号进行相干叠加。这样一来,各通道信号均以最大幅度在目标位置处叠加成像,目标的稀疏性大大增强,显然Itg是稀疏矩阵;而幅度不同的信号在墙体位置处叠加抵消,杂波的低秩性有所减弱,但仍可认为Iw是低秩矩阵。同样地,在图像域建立JLRS模型,有

    minIw,Itg Iw+γItg1, s.t. I=Iw+Itg
    (10)

    根据上文对RPCA问题求解方法的分析,可以得到:线性化近似会减小单次迭代的计算量,而交替迭代会加速收敛,降低迭代复杂度。由此出发,为了加快RPCA问题求解速度,在这里提出一种光滑化快速交替线性化(Smoothing Fast Alternating Linearization, SFAL)方法。

    以图像域JLRS模型为例,取定Iw=f(x), γIIw1=g(x),则可将式(10)中的RPCA问题转化为凸函数之和的最小化问题[21],即

    minxRl×sF(x)=f(x)+g(x)
    (11)

    然而,考虑到凸函数f(x), g(x)都是非光滑的,为了方便进行最小化求解,对其依次进行光滑化处理。

    区别于经典的光滑处理技术[22],为了增强光滑化处理的可拓展性及减少光滑参数调整,优先选择光滑的迫近函数c(v)c(v)Rl×s上凸性参数κb=1的强凸函数,其梯度c(v)满足Lipschitz连续,且Lipschitz指数Lcκc。令c(v)=12v22,并给定光滑参数α>0,则f(x)的光滑近似函数[23]

    fα(x)=maxvdom(f){<x,v>f(v)αc(v)}=x222αα1f(α1x)
    (12)

    其中,ff的Fenchel共轭函数,dom(f)为函数f的定义域,α1f(α1x)表示参数α1下凸函数f的Moreau包络,2表示l2范数。由于迫近函数的强凸性,式(12)中的优化问题有唯一的最优解[24],即

    Jα(x)=α1(xproxαf(x))
    (13)

    其中,迫近算子{\text{pro}}{{\text{x}}_{\alpha f}}({\boldsymbol{x}}) = \arg \mathop {\min }\limits_{\boldsymbol{r}}   \Bigr\{ \left. f({\boldsymbol{r}}) +\dfrac{\alpha }{2}\left\| {{\boldsymbol{r}} - {\boldsymbol{x}}} \right\|_2^2:{\boldsymbol{r}} \in {\text{dom}}(f) \Bigr\} \right.

    对于光滑函数fα(x)来说,其梯度fα(x)=Jα(x)满足Lipschitz连续,且Lipschitz参数Lfα=α1。同样地,对于函数g(x)有光滑近似函数为

    gβ(x)=x222ββ1g(β1x)
    (14)

    其中,β>0为光滑参数,gg的Fenchel共轭函数。函数gβ(x)的梯度gβ(x)=β1(xproxβg(x))满足Lipschitz连续,且Lipschitz参数Lgβ=β1。此时,式(11)可转化为如下的光滑凸优化问题

    minxRl×sF(x)=fα(x)+gβ(x)
    (15)

    考虑到fα(x)gβ(x)是线性化可微函数,分别以其正则化形式构成目标函数F(x)的2次近似,有

    Ggβμg(x,zk)=fα(x)+gβ(zk)+<gβ(zk),xzk>+12μgxzk22
    (16)
    Gfαμf(y,xk)=gβ(y)+fα(xk)+<fα(xk),yxk>+12μfyxk22
    (17)

    其中,μf, μg是惩罚项参数,y, z为迭代算子。忽略常数项,则式(16)、式(17)的极小值分别为

    xk=argminx{fα(x)+12μgx(zkμggβ(zk))22}
    (18)
    yk=argminy{gβ(y)+12μfy(xkμffα(xk))22}
    (19)

    由于fα(x)gβ(x)为可分离函数,极小值的计算可简化为求解1维最小化问题,计算量较小。同时,为加速收敛,引入η来更新算子z,有

    ηk+1=(1+1+4η2k)/2
    (20)
    zk + 1=yk+ηk1ηk+1(ykyk1)
    (21)

    不难证明,上述方法的迭代复杂度为O(L/ε),其中,L=LfαLgβ/(Lfα+Lgβ)ε表示最优解的阶数,且该迭代复杂度达到了1阶方法的理论极限[25]。同时,就单次迭代的计算复杂度而言,该算法同常见算法相近。最后,总结SFAL方法的流程如表1所示。

    表 1  SFAL方法
     输入:2维图像矩阵IRP×Q,凸函数f(x)=x,凸函数g(x)=γIx1,正则化参数γ=1/max(P,Q)
     输出:杂波分量矩阵Iw=xk1,目标分量矩阵Itg=Ixk1
     (1) 初始化参数:α=β=106,x0=y0=z1=0, μf=μg=1, η1=1k=1
     (2) 根据式(12)和式(14)进行光滑化处理。
     (3) 迭代解未收敛时执行步骤(4)到(7)
     (4) 根据式(18)和式(19)进行交替迭代;
     (5) 根据式(20)更新η
     (6) 根据式(21)更新z
     (7) kk+1
     (8) 结束循环
    下载: 导出CSV
    | 显示表格

    在以SFAL方法求解回波域中的JLRS模型时,仅需更改输入为2维回波矩阵URT×N, γ=1/max(T,N),其余参数无需调整。

    根据之前所建立的JLRS模型,不难发现,杂波和目标在各域中并非总是保持严格低秩或严格稀疏的。在回波域中,杂波的低秩性较好,目标的稀疏性较弱,在图像域中则恰恰相反。二者在性质上呈现出一种“互补关系”,而这种关系在各域得到的目标图像中体现得尤为明显。为了提高算法精度、改善目标成像质量,对目标图像进行指数加权联乘多域图像融合处理。

    首先,对回波域和图像域中的目标图像作如下分析:在回波域中,JLRS模型中的目标信号矩阵为实矩阵(对原始回波数据取模求得),隐藏了目标的相位信息,由此得到的目标图像相当于非相干BP成像结果,再加上残余杂波的影响,其方位向分辨率和聚焦效果都有所降低,但墙体主杂波抑制相对彻底;在图像域中,对原始回波成像直接进行分解,此时的目标图像为相干BP成像结果,其目标聚焦效果相对较好,但杂波分离不够彻底,且对目标形成一定的“遮蔽”效应。

    经上述分析可得,相较于多通道或多角度的子图像融合,回波域和图像域中的目标图像存在一定的差异性,基本的联乘融合[26]对目标成像质量的改善很是有限。由此提出如下的指数加权联乘融合思路,即

    imf(p,q)=ia1(p,q)ib2(p,q), a,b0
    (22)

    其中,imf(p,q)为融合图像中位置(p,q)处的像素点幅度,i1(p,q),i2(p,q)分别为回波域和图像域中目标图像在位置(p,q)处的像素点幅度,a,b为对应子图像的加权指数。

    接下来,进一步讨论加权指数的取值。考虑到各域中目标图像的差异性,过大的加权指数会造成目标丢失,可初步限定a,b[0,1]。在此基础上,为了便于快速确定最佳加权指数取值,不妨以目标聚焦效果较好的图像域目标图像为融合主图像,通过调整回波域目标图像在联乘中的贡献来最大限度地抑制杂波和聚焦目标,即在b=1的情况下寻找合适的a[0,1]。在这一过程中,综合考虑算法速度要求和联乘取值经验,a的取值可精确到0.05

    最后,确定评价指标以表示不同加权指数取值对融合图像中目标成像质量的改善效果。一般来讲,目标杂波比[27] (Target to Clutter Ratio, TCR)是最常用的成像质量评价指标,其定义为

    RTC=10lg(1ntg(p,q)Atg|imf(p,q)|21ncl(p,q)Acl|imf(p,q)|2)
    (23)

    其中,ntg, ncl分别为图像中目标区域Atg和杂波区域Acl中的像素点数量。但是,该指标必须要获取目标位置等先验信息,这无疑让问题变得更加复杂。

    既然是对图像特性进行度量,不妨考虑像素均值这一概念,即

    M=1PQPp=1Qq=1|imf(p,q)|
    (24)

    随着加权指数a的增大,回波域目标图像在融合图像中的贡献相应增加,杂波被逐渐消除;在杂波基本消失后,继续增大加权指数,便会造成目标像素的损失,因此找到杂波消失的节点显得尤为重要。然而,在这一过程中,像素均值持续下降,且下降速度并没有出现明显的变化点。

    不过,受此启发,可考虑超均值像素数这一指标。相较于像素均值,超均值像素数能更加全面地描述图像中像素变化的整体情况和局部细节,尤其是杂波像素和目标像素的幅度变化过程。设图像中所有像素点的集合为S,则该指标的定义为

    C=crad(B), (p,q)B,|imf(p,q)|>M
    (25)

    其中,幅度超过像素均值的像素点的集合BS, crad(B)表示集合B的元素个数。

    同样是在加权指数增大的过程中,超均值像素数呈现出有规律的变化:从一开始,随着幅度较大的杂波像素被消除,超均值像素数以较快的速度持续减少;在杂波基本消失后,目标像素成为图像中待消除像素的“主体”,指标的减少速度会明显放缓。所以,以超均值像素数作为评价指标,并以其减速放缓的第一个点作为加权指数a

    结合上文内容,对所提杂波抑制算法的思路作进一步整合,其整体流程如图1所示。

    图 1  杂波抑制算法流程图

    同时,对算法的主要步骤可归纳如下:

    第1阶段:利用SFAL方法得到各域中的目标图像,包括步骤1和步骤2。

    步骤1 根据穿墙雷达回波信号,直接建立回波域JLRS模型;同时,以BP算法处理回波信号,得到原始图像,并以此建立图像域JLRS模型;

    步骤2 利用SFAL方法依次求解各域中的JLRS模型,分别得到各域中的目标图像;

    第2阶段:对各域中的目标图像进行指数加权联乘融合处理,包括步骤3和步骤4。

    步骤3 给定b=1,并在a[0,1]的范围内以0.05的步长绘制超均值像素数的变化曲线,以曲线减速明显放缓的第一个点作为加权指数a

    步骤4 根据选定的加权指数ab进行指数加权联乘多域图像融合处理,得到最终的融合图像。

    为了验证本文所提杂波抑制算法的速度与精度,利用MATLAB构建如下的穿墙场景:选择匀质混凝土墙体,其厚度为0.2 m,相对介电常数为5.0,磁导率为4π×107 H/m,电导率为5.0×102 S/m。天线阵列为均匀线阵,阵列孔径为2 m,阵元间距为0.1 m,阵元数量N=21,其距离墙体的垂直距离为1.0 m。天线工作在收发同置模式,各阵元依次发射信号并由自身接收回波,且各天线通道信号的采样点数T=1024。发射信号为单位幅度的高斯脉冲2阶导信号,脉冲形成因子为0.5 ns,脉冲持续时间约为1.1 ns,对应的–3 dB频谱范围为0.8~2.6 GHz。探测区域为墙后2×2.8 m的范围,共放置4个半径为3.5 cm的金属小球,各金属球完全相同,在此场景的分辨率下可视作点目标处理。场景如图2所示。

    图 2  穿墙场景示意图

    在本文中,对算法速度的改进主要体现在对RPCA问题求解方法的优化。那么,不妨以图像域JLRS模型为例,验证SFAL方法的性能。

    首先,在上述穿墙场景下进行目标探测,以BP算法对回波信号处理成像,成像网格设置为256×256,并建立JLRS模型。随后,依次以SFAL, APG, EALM, IALM方法求解该模型,得到目标图像。在参数设置方面,各方法采用默认参数,其迭代终止阈值统一设定为ζ=107。在运行环境方面,所用联想台式机配置Intel Core i7-9700 3.00 GHz的8核中央处理器,其安装内存为8 GB,仿真软件为Windows 7系统下的MATLAB R2018b软件。最后,以迭代时间和目标杂波比等指标对各方法的速度及准确度进行对比,具体情况如表2所示。为了不失一般性,表中各数据均为多次独立重复试验结果的平均值。

    表 2  各方法性能对比
    算法类型SFALAPGEALMIALM
    目标杂波比(dB)12.1511.2211.9511.27
    迭代次数(次)81631339
    迭代时间(s)0.13271.46038.39250.5512
    下载: 导出CSV
    | 显示表格

    在准确度方面,各方法所得目标图像的目标杂波比基本持平,说明其目标成像质量相近;在速度方面,SFAL方法的迭代次数最少,迭代时间最短,相较于迭代次数较少的EALM方法及迭代时间较短的IALM方法仍有较大优势。总的来看,在准确度相当的前提下,SFAL方法以其速度优势展现出了良好的性能,而这也进一步加快了杂波抑制算法的整体速度。

    为了验证算法的精度,同样以图2的穿墙场景进行探测成像,其结果如图3所示。可以看到,其中只有墙体位置附近成像清晰,隐约可见墙后目标阴影。以本文所提算法进行杂波抑制,建立求解回波域和图像域JLRS模型,得到各自的目标图像,其结果分别如图4图5所示。前者的墙体主杂波抑制较为彻底,但目标散焦严重,难以准确定位,且部分目标丢失;后者的目标聚焦准确,但不够清晰,且墙体位置附近有残余杂波。显然,单一域中的目标图像均未达到对目标成像质量的要求。

    图 3  原始回波成像
    图 4  回波域目标图像
    图 5  图像域目标图像

    在进行多域联合处理之前,对加权指数a绘制超均值像素数的变化曲线。由图6可知,整体上该曲线呈下降趋势,初期的上升峰值可解释为杂波像素的快速消除和像素均值的急速下降所导致的超均值像素数的短暂增加,另有回波域加权指数a=0.65。同时,给定图像域加权指数b=1

    图 6  超均值像素数变化曲线

    根据上面得到的加权指数,进行指数加权联乘多域图像融合处理,最终成像结果如图7所示。相较于图8的背景对消成像和图9的SVD算法成像,多域联合成像中对墙体杂波尤其是残余杂波的抑制更为彻底,目标成像较为清晰,聚焦效果更好。

    图 7  多域联合成像
    图 8  背景对消成像
    图 9  SVD算法成像

    此外,以目标杂波比来定量分析算法的精度,相应数据如表3所示。可以看到,与SVD算法和背景对消相比,本文所提算法对原始成像中目标杂波比的提升异常明显。总的来看,本文所提算法精度较高,能够较为彻底地抑制杂波,有效提升目标杂波比。

    表 3  各情况下的目标杂波比(dB)
    原始回波
    成像
    多域联合
    成像
    背景对消
    成像
    SVD算法
    成像
    目标杂波比3.8925.2116.2713.17
    较原始成像改善021.3212.389.28
    下载: 导出CSV
    | 显示表格

    本文针对穿墙雷达杂波抑制问题提出一种基于RPCA理论的多域联合抑制算法,该算法通过多域图像融合使目标成像准确聚焦,并利用SFAL方法来增强这一过程的实时性。经仿真证明,该算法具有良好的速度和精度,可实现对杂波的充分抑制,能够快速地为目标检测、识别等后续处理提供准确的目标信息。

    实际上,本文算法仍限于BP成像和收发同置的工作模式。为了更广泛地适用于穿墙雷达领域,可考虑将所提算法推广至更一般的穿墙场景,如工作在收发分置模式下的天线阵列。而这意味着要解决一个关键问题,即杂波低秩性和目标稀疏性的增强问题。JLRS模型越标准,杂波和目标的分离就越彻底,目标成像质量就越高。同时,从降低单次迭代复杂度的角度入手来优化RPCA求解方法,可使算法的运算速度迈向新的台阶。

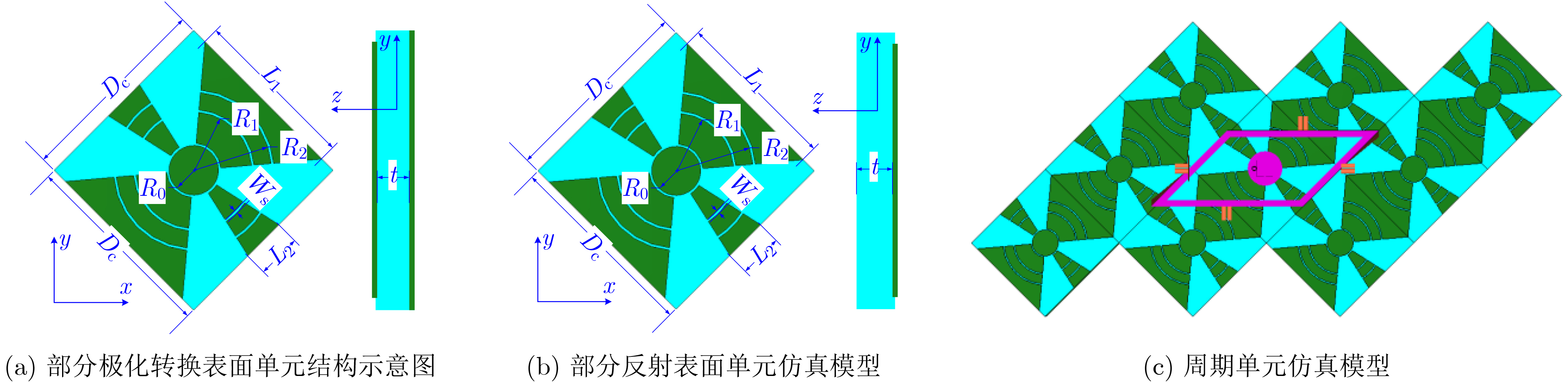

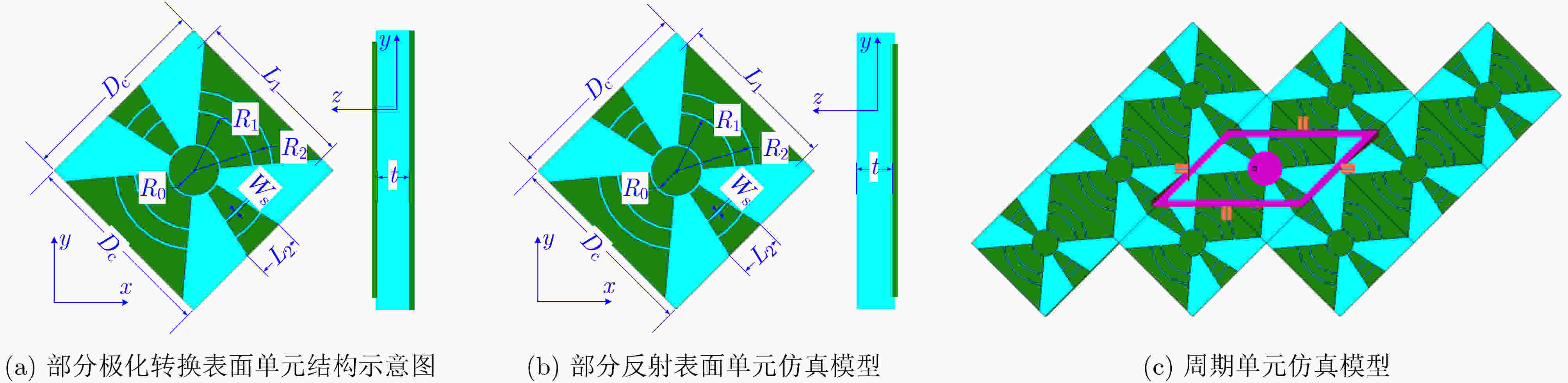

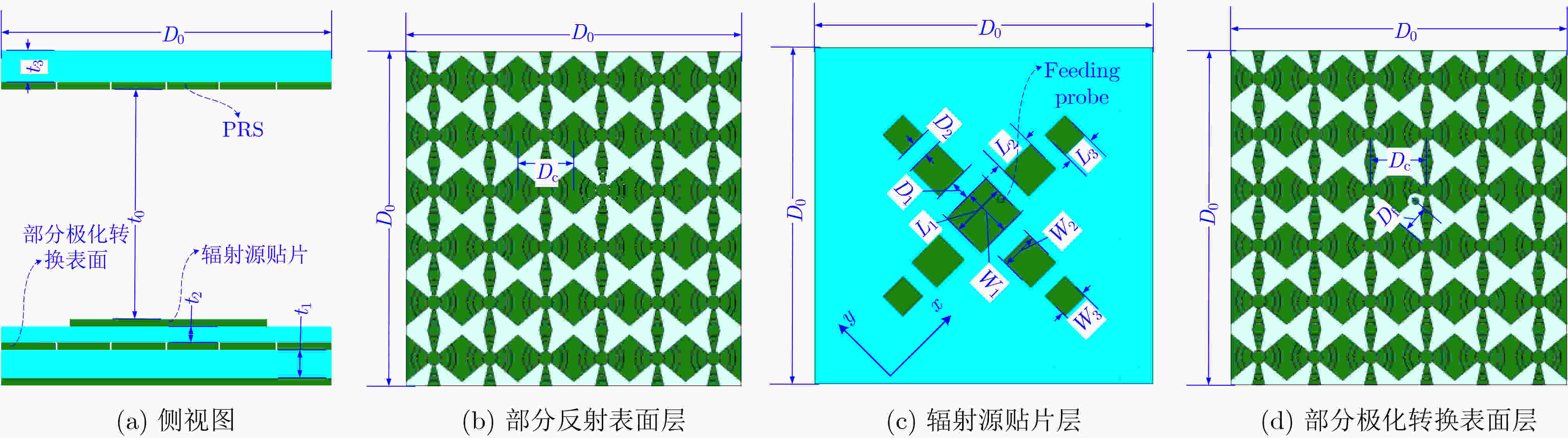

  • 图  1  部分极化转换表面与部分反射表面的单元结构及其仿真模型

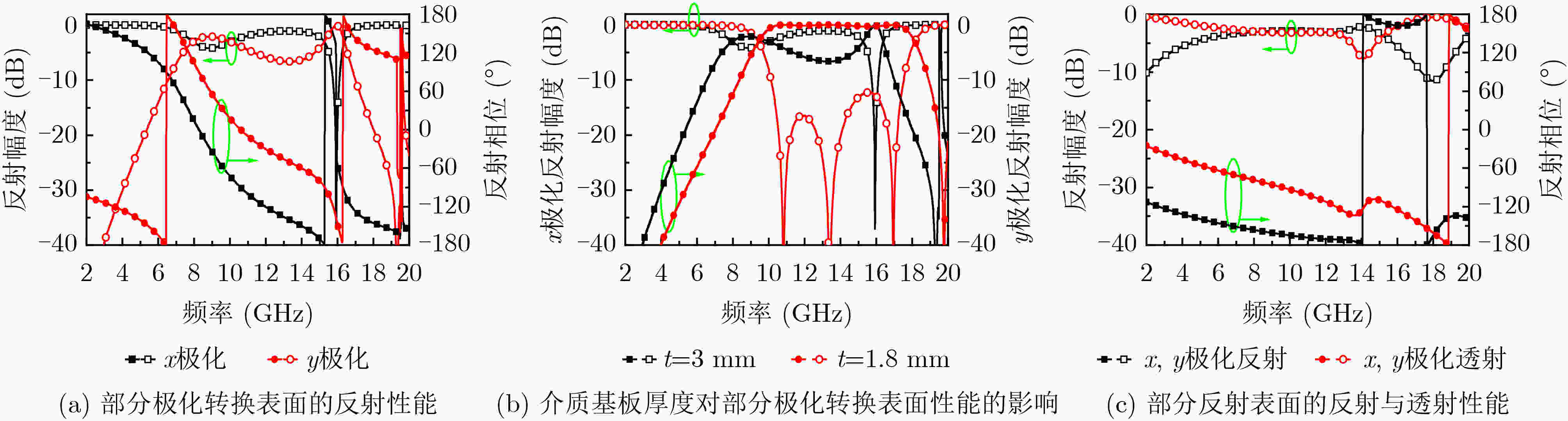

    图  2  部分极化转换表面与部分反射表面的周期结构仿真结果(x极化入射情况)

    图  3  最终天线的结构示意图

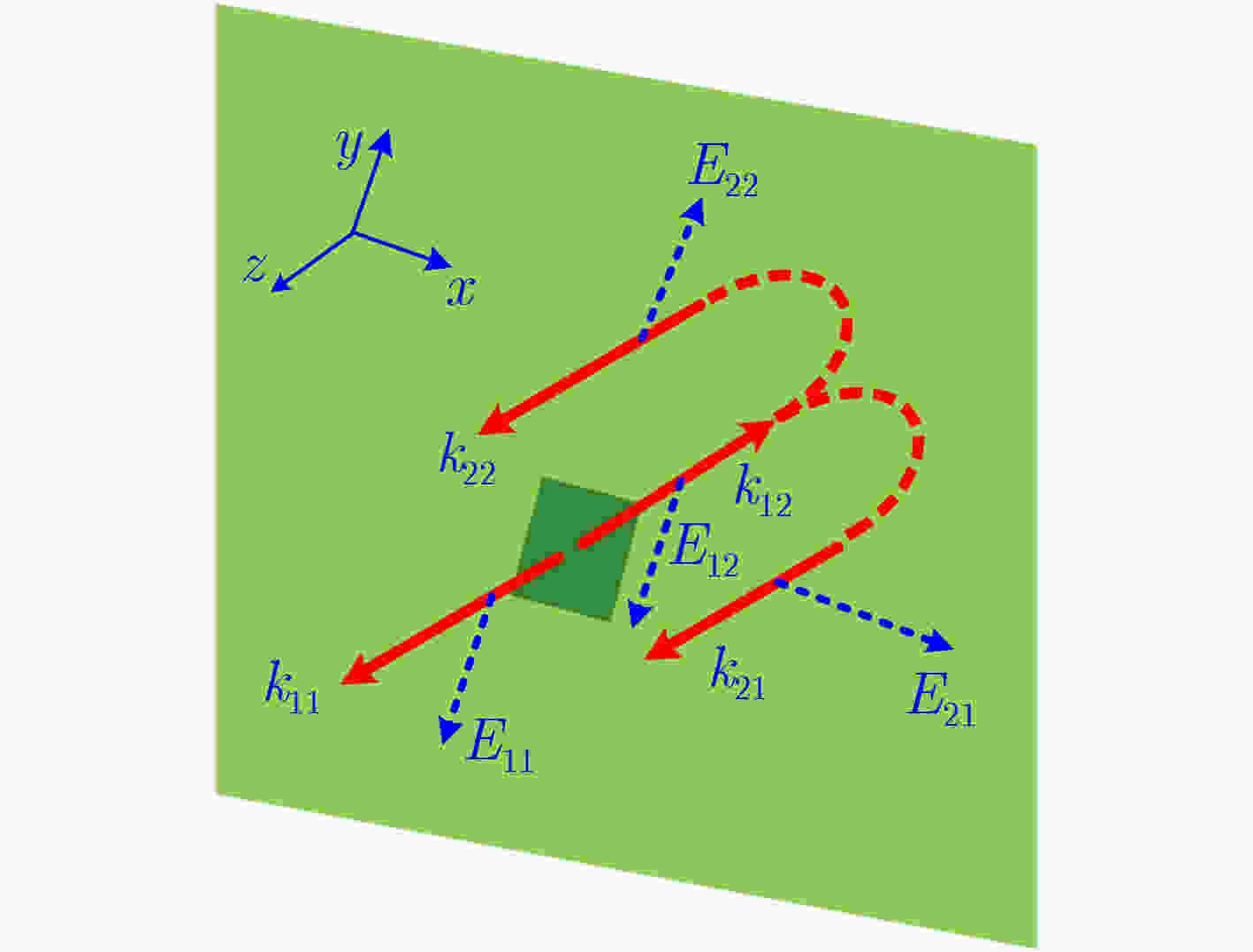

    图  4  初始天线的圆极化产生原理示意图

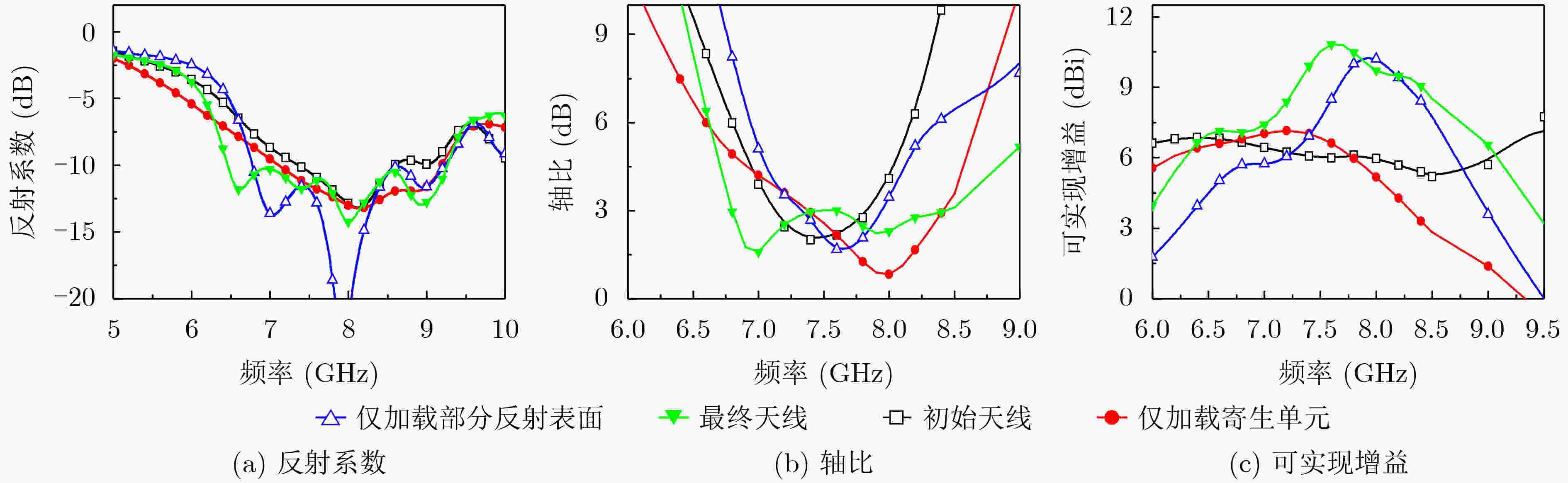

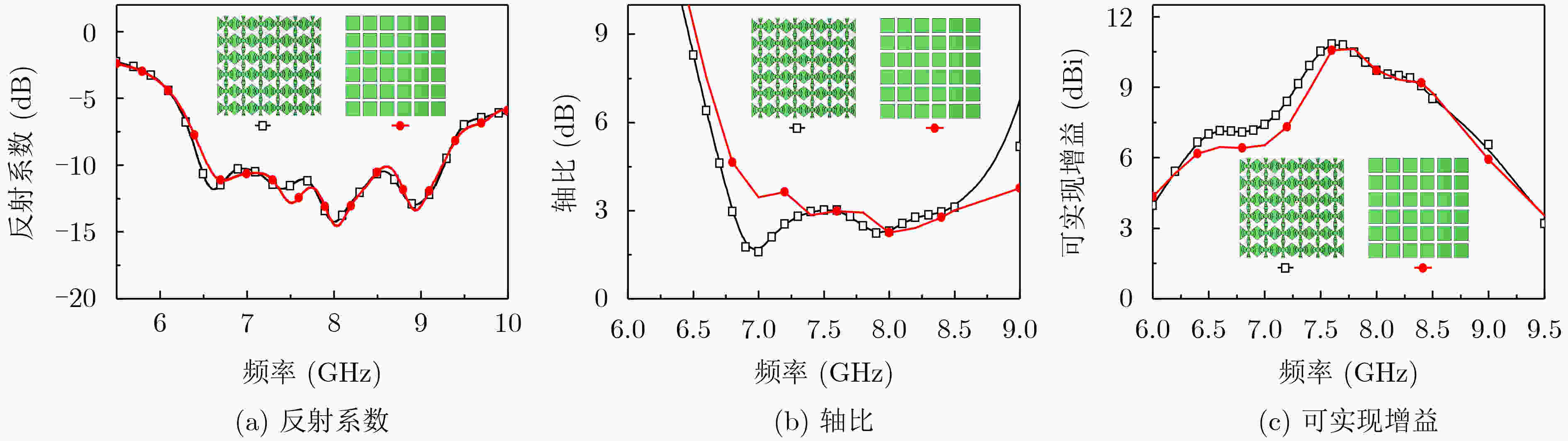

    图  5  初始、改进与最终天线的反射与辐射性能

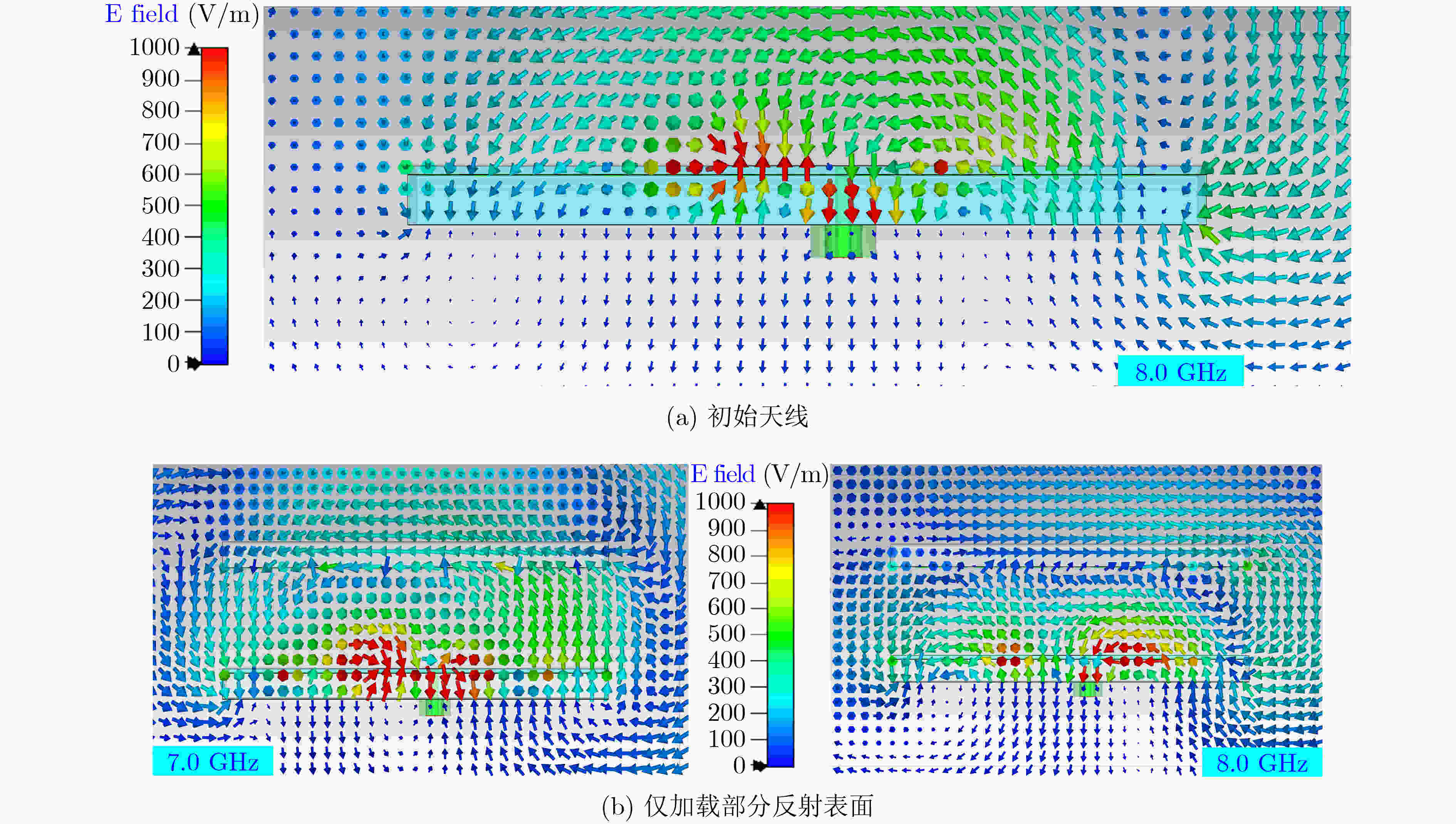

    图  6  初始与部分反射表面加载天线的xoz平面电场分布

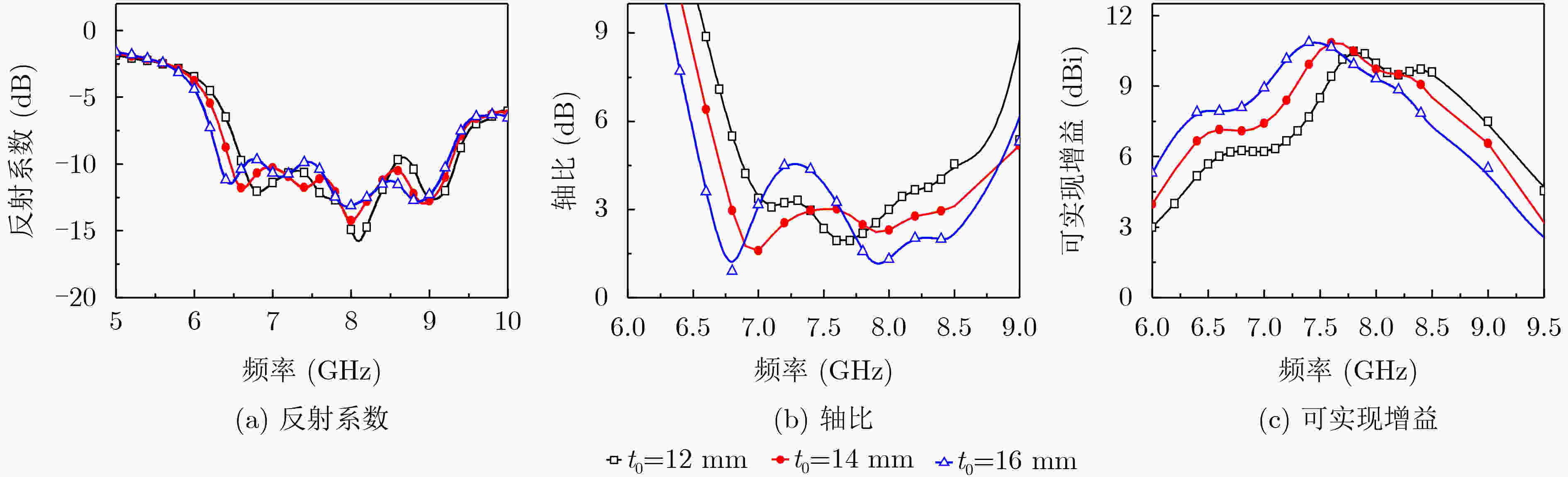

    图  7  F-P腔体高度对于最终天线的反射与辐射性能的影响

    图  8  两种部分反射表面以相同条件加载情况下的性能对比

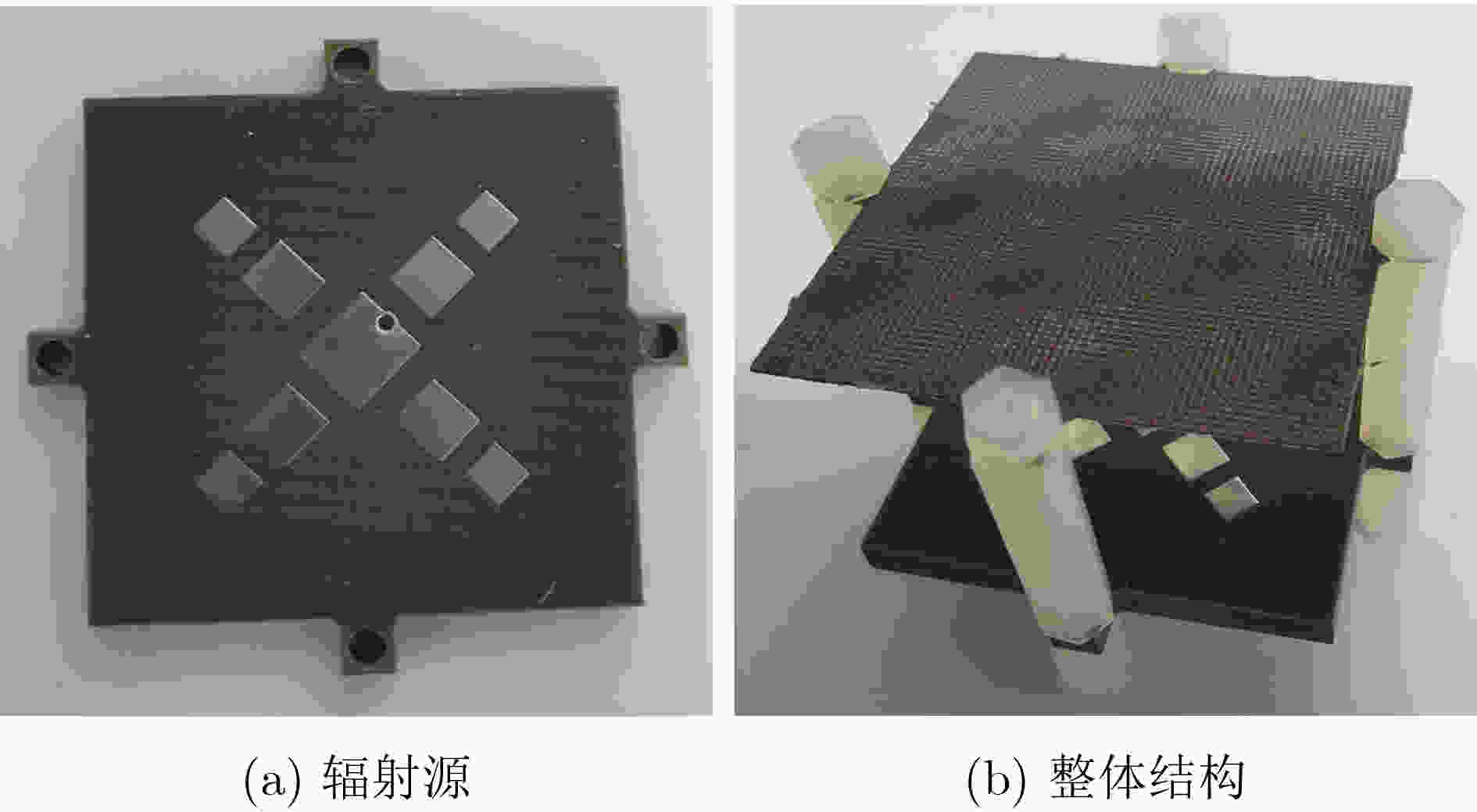

    图  9  最终天线的加工实物图

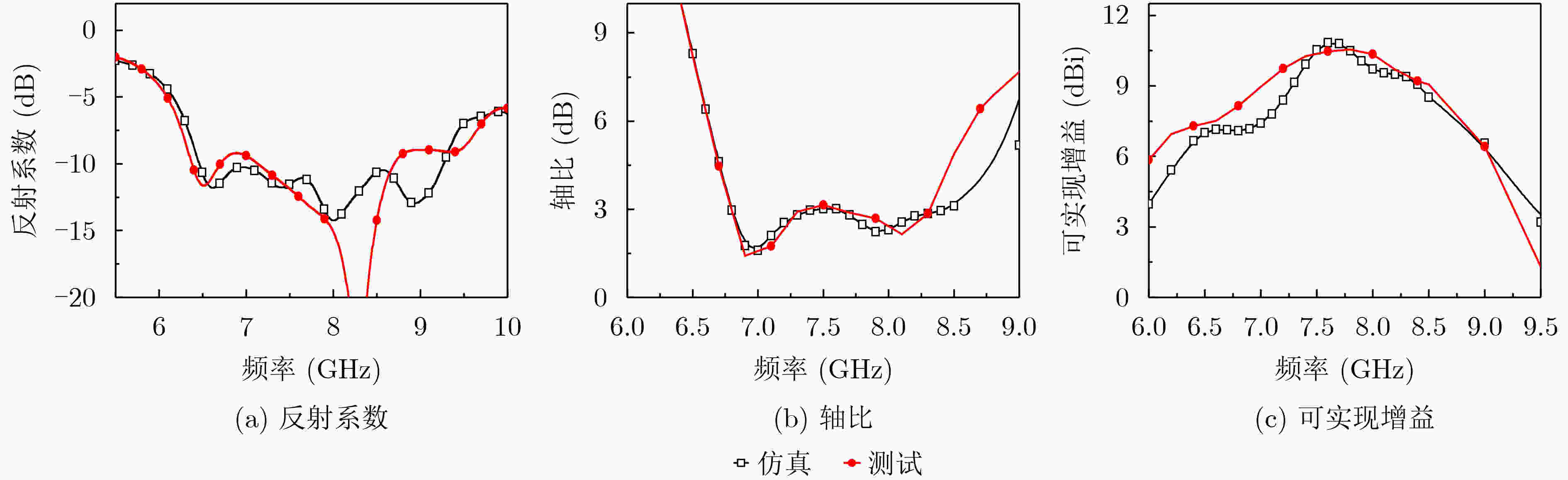

    图  10  仿真与测试性能对比

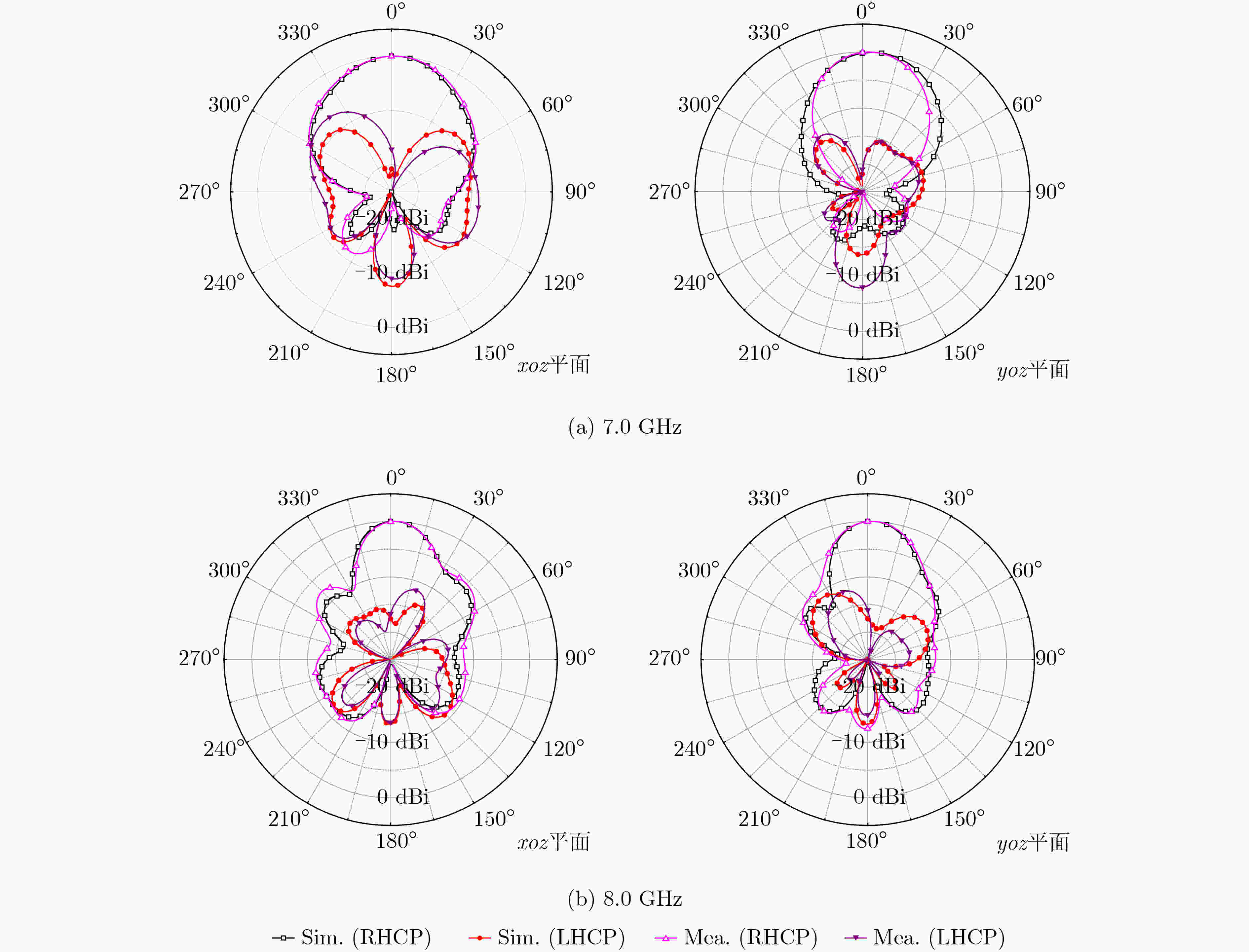

    图  11  仿真与测试的辐射方向图

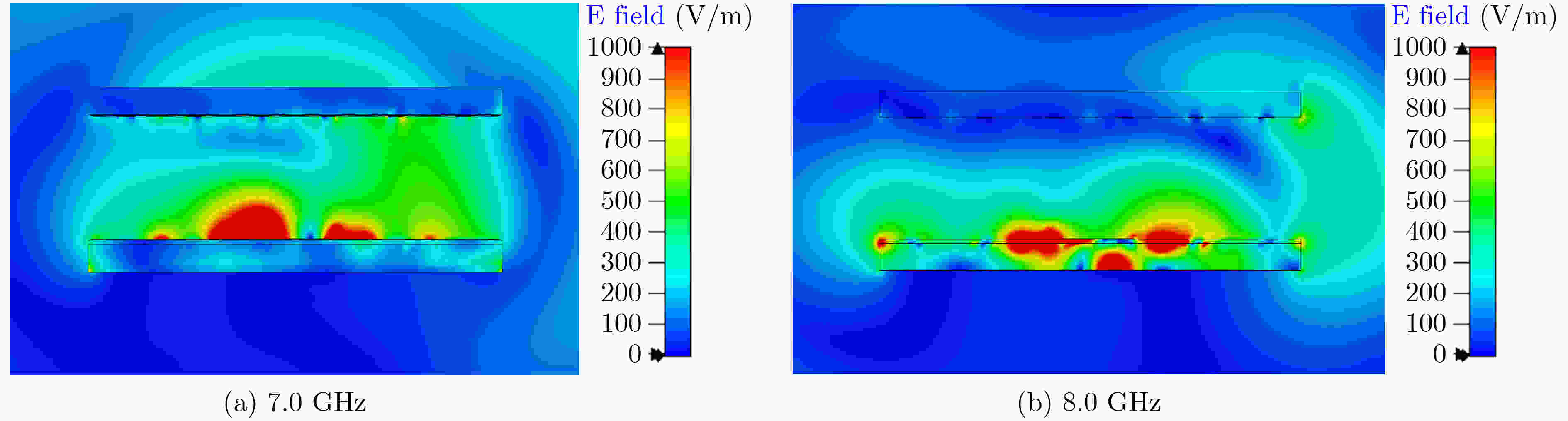

    图  12  最终天线的xoz平面电场分布

    表  1  部分极化转换表面与部分反射表面的单元结构参数(mm)

    参数数值参数数值参数数值参数数值
    Dc8L16.7L21.8R01.0
    R23.2t3.0Ws0.1R12.4
    下载: 导出CSV

    表  2  所设计的圆极化F-P天线的最终结构参数(mm)

    参数数值参数数值参数数值参数数值参数数值
    D048.0D12.5D22.3Dc8.0Df2.5
    L18.0L25.5L34.0t014.0t13.0
    t20.508t33.0W17.0W25.0W34.0
    下载: 导出CSV

    表  3  所设计及已报道文献中基于线极化源的圆极化F-P天线性能对比

    文献馈源类型极化转换类型阻抗带宽(GHz)轴比带宽(GHz)峰值增益(dBi)口径效率(%)剖面高度
    [21]同轴背馈贴片反射型/完全转换14.75~15.2 (3%)13.8~15.2 (9%)19.113.20.524λ0
    [22]缝隙耦合贴片透射型/部分转换9.78~10.26 (5.7%)9.7~10.35 (6.5%)17.853.30.36λ0
    [28]波导腔辐射器透射型/完全转换9.78~10.26 (4.8%)9.7~10.35 (6.5%)16.548.81.7λ0
    [29]同轴背馈贴片反射型/完全转换12.9~13.8 (6.8%)13.3~14.2 (6.5%)12.428.50.36λ0
    [30]同轴背馈贴片透射型/部分转换10.5~10.78 (2.6%)10.65~10.74 (0.8%)10.211.70.6λ0
    本文同轴背馈贴片反射型/部分转换6.2~8.4 (21.3%)6.8~8.3 (19.9%)10.560.40.51λ0
    *λ0表示的是中心频点的自由空间波长
    下载: 导出CSV
  • [1] 中国科协学会学术部. 中国科协2021重大科学问题、工程技术难题和产业技术问题终选会在北京召开[J]. 科技导报, 2021, 39(14): 9.

    Academic Department of China Association for Science and Technology. The final selection meeting of 2021 major scientific issues, engineering and technical problems and industrial technology issues of China Association for Science and Technology was held in Beijing[J]. Science &Technology Guide, 2021, 39(14): 9.
    [2] 徐常志, 靳一, 李立, 等. 面向6G的星地融合无线传输技术[J]. 电子与信息学报, 2021, 43(1): 28–36. doi: 10.11999/JEIT200363

    XU Changzhi, JIN Yi, LI Li, et al. Wireless transmission technology of satellite-terrestrial integration for 6G mobile communication[J]. Journal of Electronics &Information Technology, 2021, 43(1): 28–36. doi: 10.11999/JEIT200363
    [3] CHEN Shanzhi, SUN Shaohui, and KANG Shaoli. System integration of terrestrial mobile communication and satellite communication —the trends, challenges and key technologies in B5G and 6G[J]. China Communications, 2020, 17(12): 156–171. doi: 10.23919/JCC.2020.12.011
    [4] HOSSEINIAN Mohsen, CHOI J P, CHANG S H, et al. Review of 5G NTN standards development and technical challenges for satellite integration with the 5G network[J]. IEEE Aerospace and Electronic Systems Magazine, 2021, 36(8): 22–31. doi: 10.1109/MAES.2021.3072690
    [5] 张辉, 张晓发, 闫敦豹, 等. 基于H形缝隙耦合的宽带圆极化微带天线[J]. 电子与信息学报, 2007, 29(4): 991–993. doi: 10.3724/SP.J.1146.2005.00710

    ZHANG Hui, ZHANG Xiaofa, YAN Dunbao, et al. Broadband circularly polarized H-shaped aperture-coupled microstrip patch antenna[J]. Journal of Electronics &Information Technology, 2007, 29(4): 991–993. doi: 10.3724/SP.J.1146.2005.00710
