基于显著轮廓特征的SAR图像轮廓匹配新方法

马晓蕊; 郑昌文; 梁毅

doi:10.11999/JEIT210368

基于显著轮廓特征的SAR图像轮廓匹配新方法

doi: 10.11999/JEIT210368

马晓蕊^{1, 2, 3, ,},
郑昌文²,
梁毅⁴

1.
中国科学院大学北京 100049
2.
中国科学院软件研究所北京 100190
3.
中国科学院自动化研究所北京 100190
4.
西安电子科技大学西安 710071

基金项目: 国家自然科学基金(61971326)

详细信息

作者简介:
马晓蕊：女，1981年生，博士生，研究方向为图像处理与模式识别、图像智能检测

郑昌文：男，1969年生，研究员，研究方向为图像处理、大数据分析以及系统仿真、智能软件工程

梁毅：男，1981年生，副教授，研究方向为雷达成像、精确制导、图像匹配融合、实时信号处理

通讯作者:
马晓蕊　xiaorui.ma@ia.ac.cn

中图分类号: TN957.52
计量
- 文章访问数: 1109
- HTML全文浏览量: 1189
- PDF下载量: 101
- 被引次数: 0
出版历程
- 收稿日期: 2021-04-30
- 修回日期: 2021-08-13
- 网络出版日期: 2021-08-24
- 刊出日期: 2021-11-23

Contour Matching Method for SAR Images Based on Salient Contour Features

Xiaorui MA^{1, 2, 3
, ,},
Changwen ZHENG²,
Yi LIANG⁴

1.
University of Chinese Academy of Science, Beijing 100049, China
2.
Institute of Software, Chinese Academy of Sciences, Beijing 100190, China
3.
Institute of Automation, Chinese Academy of Science, Beijing 100190, China
4.
Xidian University, Xi’an 710071, China

Funds: The National Natural Science Foundation of China (61971326)

摘要

摘要: 在以星载SAR图像作为基准图、机载/弹载SAR图像作为实时图的匹配导航和精确制导研究中，传统基于点特征的匹配方法存在特征点数目过多, 误匹配率较高，容易受噪声及灰度变化影响等问题。该文提出一种基于显著轮廓特征的SAR图像“由粗到精”的匹配新方法。该方法在对SAR图像进行预处理的基础上，采用改进的模糊C均值聚类(FCM)的图像分割方法来提取闭合轮廓特征；采用归一化轮廓中心距离描述符进行双向匹配，获得强鲁棒性的粗匹配轮廓对；在粗匹配轮廓上采用改进的局部二值模式(LBP)算子得到精匹配结果。试验结果表明，该方法在图像旋转、空间变化以及噪声干扰较大的情况下，具有精确性高、鲁棒性强的优势，适宜遥感SAR图像匹配。
- 合成孔径雷达图像 /
- 轮廓匹配 /
- 质心距离 /
- 局部二值模式
Abstract: In the research of matching navigation and precision guidance using spaceborne SAR image as the reference image and airborne/missile SAR image as the real-time image, the traditional point feature-based matching method has too many feature points, high mismatch rate, and easy affected by problems such as noise and gray level changes. A new method for matching SAR remote sensing images from coarse to fine based on salient contour features is proposed. Based on the pre-processing of SAR images, an improved Fuzzy C-Means (FCM) clustering image segmentation is used to to extract closed contour features. Then, a normalized contour center distance descriptor is constructed for two-way matching to obtain the rough matching contours with strong robustness. Finally, the improved Local Binary Pattern (LBP) operator is employed on the rough matching contours to gain the fine matching result. The experimental results demonstrate the proposed method has the advantages of high accuracy and strong robustness in the case of image rotation, spatial variation and noise interference, and is suitable for remote sensing SAR image matching.
- Synthetic Aperture Radar (SAR) image /
- Contour matching /
- Centroid distance /
- Local Binary Pattern (LBP)

HTML全文

1. 引言

压缩感知(Compressed Sensing, CS)是一种探寻欠定线性系统稀疏解的技术，用于获取和重构稀疏或可压缩的信号。该方法利用信号稀疏的特性，在远小于Nyquist采样率的条件下，用随机采样获取信号的离散样本，通过非线性重建算法完美地重建信号^[1]。压缩感知理论基于信号的可压缩性，通过低维空间、低分辨率和欠Nyquist采样数据的非相关观测来实现高维信号的感知，丰富了信号恢复的优化策略，促进了数学理论和工程应用的结合。

常见的压缩感知算法包括：匹配追踪(Matching Pursuit, MP)算法^[2]、迭代阈值(Iterative Hard Thresholding, IHT)算法^[3]和全变分(Total Variation, TV)算法^[4]等。以上算法中，TV算法具有较高的重构精度和所需测量值较少的特点，并且能够很好地保留图像的边缘信息，但由于基于变分过程，往往会导致严重的阶梯效应，使图像纹理出现缺失而过度平滑。Zhang等人^[5]结合TV算法和非局部正则化提出了基于非局部正则化的全变分(Total Variation based on Nonlocal Regularization, TVNR)算法，增强了图像的细节纹理，但该算法复杂度高，计算时间长，不适用实时处理。刘亚男等人^[6]将分数阶微分作为正则化项，提出了分数阶全变分(Fractional Order Total Variation, FOTV)算法，在低频分量损失有限的情况下大幅度增加高频分量，由低分辨率图像重构得到纹理细节较清晰的高分辨率图像，但Ma等人^[7]的研究指出，在图像信号中噪声和结构信息均属于高频成分，因此FOTV在提升图像细节的同时也放大了加性噪声，导致了该算法在噪声环境下失效，缩小了该算法的实际应用范围。目前针对抗噪声性能的研究工作主要集中在具体实验装置改进^[8,9]或测量矩阵的优化上^[10,11]，大多数图像重构算法仅考虑了无噪声条件下的图像重构^[12,13]，而兼顾图像重构和抗噪声性能的算法报道较少^[14]。在实际成像系统中，具有较好抗噪声性能的图像重构算法能有效地提高图像重构的质量，并且能够为单像素成像等计算成像实验系统的图像重构提供较好的解决方案。

本文较详细地分析了分数阶微分模型和高斯平滑滤波的原理，结合Li等人^[15]提出的增广拉格朗日交替方向算法，给出了一种基于高斯平滑压缩感知分数阶全变分(Fractional Order Total Variation based on Gaussian Smooth, FOTVGS)算法。在求解优化目标函数的过程中，使用交替方向乘子法(Alternating Direction Method of Multipliers, ADMM)^[16]将优化目标函数划分为两个子问题进行求解，并使用高斯平滑滤波算子更新拉格朗日梯度算子，改进了FOTV的抗噪声性能，使FOTV具有良好的鲁棒性。

2. 数学模型

2.1 分数阶微分系统的幅频特性

对满足狄利克雷条件的函数，其傅里叶变换为

$F(w) = \int\limits_{ - \infty }^{ + \infty } {f(t){{\rm{e}}^{ - {\rm{j}}wt}}} {\rm{d}}t$

(1)

利用傅里叶变换的微分性质

${D^\alpha }f(t)\mathop \to \limits^{{\rm{FT}}} {(jw)^\alpha }F(w) = {d^\alpha }(w)F(w)$

(2)

其中， ${d^\alpha }(w) = {(jw)^\alpha } = {\lambda ^\alpha }(w){{\rm{e}}^{{\rm{j}}{\theta ^\alpha }(w)}}$ ，幅频特性函数为 ${\lambda ^\alpha }(w) = {\left| w \right|^\alpha }$ ，相频特性函数为 ${\theta ^\alpha }(w) =$ $\alpha \pi /2{\rm{sgn}}(w)$ ，即分数阶微分算符为线性时不变系统，在不同阶次( $1 \le \alpha \le 2$ )下的分数阶微分算子的幅频特性如图1所示。

图 1 分数阶次

$\alpha$ 对信号幅频特性的影响

下载: 全尺寸图片幻灯片

为简要说明分数阶次 $\alpha$ 对信号幅频特性的影响，图1中低频和高频均被归一化，0.5～1.0 Hz表示低频区，1.0～1.5 Hz表示高频区，随着分数阶次 $\alpha$ 增大，分数阶微分算子对高频分量的幅度拉升作用逐渐增强，呈现出非线性增长，同时对低频分量的幅度有一定的抑制作用。为了提高信号的高频分量，同时使得低频信息不至于损失过多，一般选取1～2之间的阶数。本文以0.1为间隔，经过多次经验验证，当 $\alpha = 1.7$ 时，重构的图像能获得最佳的峰值信噪比(Peak Signal to Noise Ratio, PSNR)和结构相似度(Structural SIMilarity, SSIM)，为此本文采用 $\alpha = 1.7$ 。

2.2 高斯平滑

高斯平滑是一种线性平滑滤波，利用2维高斯分布函数生成高斯模板，扫描图像中的每一个像素，将邻域内像素的加权平均值作为新图像中模板中心位置的像素值。2维高斯滤波使用高斯核为x和y两个1维高斯核的乘积，其形式如式(3)

$G(x,y) = \frac{1}{{2{\rm{\pi}} {{\rm{\sigma}} ^2}}}\exp\left( - \frac{{{x^2} + {y^2}}}{{2{{\rm{\sigma}} ^2}}}\right)$

(3)

本文利用其去噪特性，结合拉格朗日交替方向算法，改进分数阶全变分算法，增强了算法的抗噪声性能。其中，高斯平滑的过程如式(4)

$G(i,j) = \sum\limits_{k,l} {f(i + k,j + l)} \times h(k,l)$

(4)

其中， $h$ 为高斯核函数，也称为权值。

3. 算法改进与优化

3.1 算法的改进

利用自然图像具有梯度最小化的先验信息，通过研究自然图像在梯度域的稀疏性，传统的全变分算法为

$\min \left| {{{Du}}} \right|,\;\;\;\;\;{{y}} = {{Au}}$

(5)

为减小梯度效应，结合分数阶微分，式(5)转化为

$\min \left| {{{{D}}^\alpha }{{u}}} \right|,\;\;\;{{y}} = {{A}}{{u}}$

(6)

其中， ${{D}} = [{{{D}}_{\rm{v}}},{{{D}}_{\rm{h}}}]$ 分别代表垂直和水平分数阶微分算子， ${{A}} \in {{{R}}^{M \times N}}$ 为投影矩阵， ${{u}}$ 为原始图像， ${{y}}$ 为测量值。由于原优化问题带有约束，并且不可微分。引入中间变量 ${{w}}$ ，式(6)等价于式(7)

$\mathop {\min}\limits_{{{w}},{{u}}} {\left\| {{w}} \right\|_1} ,{{w}} = {{{D}}^\alpha }{{u}},{{y}} = {{A}}{{u}}$

(7)

构建拉格朗日函数，将有约束的优化问题转换为无约束的优化问题

$\begin{split} L({{w}},{{u}}) = &\mathop {\min}\limits_{{{w}},{{u}}} {\left\| {{w}} \right\|_1} \!-\! {{{\nu}} ^{\rm{T}}}({{{D}}^\alpha }{{u}} \!-\! {{w}}) \!+\! \frac{\beta }{2}\left\| {{{{D}}^\alpha }{{u}} \!-\! {{w}}} \right\|_2^2 \\ &-{{{\lambda}} ^{\rm{T}}}({{Au}} - {{y}}) + \frac{\gamma }{2}\left\| {{{Au}} - {{y}}} \right\|_2^2 \\[-16pt]\end{split}$

(8)

其中， $\beta$ 和 $\gamma$ 为惩罚因子， ${{\nu}}$ 和 ${{\lambda}}$ 为拉格朗日梯度算子。利用增广拉格朗日方法迭代求解问题式(9)、式(10)来进一步求解无约束问题式(8)

$({{{w}}^{k + 1}},{{{u}}^{k + 1}}) = {\rm{argmin}} L({{w}},{{u}})\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;$

(9)

$\left. {\begin{array}{*{20}{l}} {{{{{{\nu}}}} ^{(k + 1)}} = {{{\nu}} ^{(k)}} - \beta ({{{w}}^{(k + 1)}} - {{{D}}^\alpha }{{{\nu}} ^{(k + 1)}}) } \\ {{{{\nu}} ^{(k + 1)}} = G{{{\nu}} ^{(k + 1)}} } \\ {{{{\lambda}} ^{(k + 1)}} = {{{\lambda}} ^{(k)}} - \gamma ({{y}} - {{A}}{{{u}}^{(k + 1)}}) } \end{array}} \right\}$

(10)

从式(10)可知，在每次更新 ${{\nu}}$ 时，使用高斯平滑滤波算子 ${{G}}$ 更新拉格朗日梯度算子，以起到滤除分数阶微分造成的加性噪声高频分量增加部分。

3.2 算法的求解过程

式(8)由于其不可微分，很难得到解析解，本文采用ADMM方法将原始问题转化成若干个子问题并逐一求解。

(1) ${{w}}$ 子问题。对于给定 ${{u}}$ ，经过简化后，与 ${{w}}$ 有关的优化问题表示为

${{{w}}^{k + 1}} = \mathop {\min}\limits_{{w}} {\left\| {{w}} \right\|_1} - {{{\nu}} ^{\rm{T}}}({{w}} - {{{D}}^\alpha }{{u}}) + \frac{\beta }{2}\left\| {{{w}} - {{{D}}^\alpha }{{u}}} \right\|_2^2$

(11)

根据2D shrinkage-like定理^[17]，式(11)的封闭形式为

${{{w}}^{(k + 1)}} \!=\! \max\left\{ {\left| {{{{D}}^\alpha }{{u}} - \frac{{{\nu}} }{\beta }} \right| - \frac{1}{\beta },0} \right\} \!\times\! {\rm{sgn}}\left({{{D}}^\alpha }{{u}} \!-\! \frac{{{\nu}} }{\beta }\right)$

(12)

(2) ${{u}}$ 子问题。通过式(12)得到了 ${{w}}$ 的情况下，求解子 ${{u}}$ 问题等价于式(13)，其中 ${{w}}$ 已经由上述 ${{w}}$ 子问题求得，视为定值

$\begin{split} {{{u}}^{k + 1}} = & \mathop {\min}\limits_{{u}} \left\{ - {{{\nu }}^{\rm{T}}}({{{D}}^\alpha }{{u}} - {{w}}) + \frac{\beta }{2}\left\| {{{{D}}^\alpha }{{u}} - {{w}}} \right\|_2^2 \right.\\ &- {{{\lambda }}^{\rm{T}}}({{Au}} - {{y}}) + \frac{\gamma }{2}\left\| {{{Au}} - {{y}}} \right\|_2^2 \} \\[-20pt]\end{split}$

(13)

式(13)是一个2次方程，其离散梯度 ${{d}}$ 可被简化为 ${{d}} = {{{D}}^{{\alpha ^{\rm{T}}}}}(\beta {{{D}}^\alpha }{{u}} - {{\nu}} - \beta {{w}}) + {{{A}}^{\rm{T}}}(\gamma ({{Au}} - {{y}}) - {{\lambda}} )$ ，令 ${{d}} = {{{\textit{0}}}}$ 得到式(13)的解析解为

${{{u}}^{k + 1}} = {{{H}}^{ - 1}}({{{D}}^{{\alpha ^{\rm{{\rm T}}}}}}{{\nu }} + {{{A}}^{\rm{T}}}{{\lambda }} + \gamma {{{A}}^{\rm{T}}}{{y}} + \beta {{{D}}^{{\alpha ^{\rm{{\rm T}}}}}}{{w}})$

(14)

其中， ${{H}} = (\beta {{{D}}^{{\alpha ^{\rm T}}}}{{{D}}^\alpha } + \gamma {{{A}}^{\rm T}}{{A}})$ ，考虑到Moore-Penrose广义逆求解在数值计算上计算成本过高，因此，这里采用具有最优步长的最速梯度下降方法，通过式(15)和式(16)进行迭代求解

${{{u}}^{k + 1}} = {{{u}}^k} - {{{\eta}} _k}{{{d}}_k} \;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;$

(15)

$\begin{split} {{{d}}_k} = &\sum\limits_i {{\beta _i}} {({{D}}_i^\alpha )^{\rm{{\rm T}}}}( - {{D}}_i^\alpha {{u}} - {{w}}_i^{k + 1}) - {({{D}}_i^\alpha )^{\rm{{\rm T}}}}{{{\nu }}_i}) \\ &+\gamma {{{A}}^{\rm{{\rm T}}}}({{Au}} - {{y}}) - {{{A}}^{\rm{{\rm T}}}}{{\lambda }}\\[-12pt]\end{split}$

(16)

其中， ${{{\eta}} _k} = {\rm{abs}}({{{d}}^{\rm{T}}}{{d}}/{{{d}}^{\rm{T}}}{{Hd}})$ 表示Barzilai-Borwein步长因子， ${{{d}}_k}$ 表示梯度，通过反复迭代，可以求出 ${{{u}}^{k + 1}}$ 。

解决 ${{w}}$ 和 ${{u}}$ 两个子问题，得到每次迭代中的 ${{w}}$ 和 ${{u}}$ ，然后通过式(10)，更新拉格朗日算子 ${{\nu}}$ 和 ${{\lambda}}$ 。再继续回到上述两个子问题更新下一次的 ${{w}}$ 和 ${{u}}$ ，如此迭代，便可用较少的测量值重构出完整的图像。具体算法如表1。

表 1 改进算法流程

输入：测量矩阵 ${{A}}$ ，测量值 ${{y}}$ ，相关参数 ${{\nu}}$ , ${{\lambda}}$ , $\beta$ , $\gamma$ , $\alpha$
初始化: ${{u}} = {{{A}}^{\rm T}}{{y}}$ , ${{\nu}} = {\bf{0}}$ , ${{\lambda}} = {\bf{0}}$ , $\beta = {2^6}$ , $\gamma = {2^7}$ , $\alpha = {2^7}$
While (目标函数式(8)未达到最优解) do
While ${\left\\| { { {{u} }^{(k + 1)} } - { {{u} }^k} } \right\\|_2} \ge \varepsilon$ do
利用式(12)求解 ${{w}}$ 子问题
利用式(13)求解 ${{u}}$ 子问题
End while
利用式(10)，使用高斯平滑滤波算子 $G$ 更新拉格朗日梯度算子
使用式(4)，将输入图像的像素值作为权重，乘以相关核
将上面各步得到的结果相加后输出
End while
输出：恢复的图像 ${{u}}$

下载: 导出CSV

| 显示表格

4. 实验结果和分析

仿真数据源选取斯坦福大学和南加州大学图像库的4幅像素为256×256的图像(Lena, Boats, Barbara, Peppers)作为原始图像，如图2所示。

图 2 实验原始图

下载: 全尺寸图片幻灯片

通过仿真实验，在不同采样率和不同的加性噪声下，将5种算法进行定性和定量对比。本实验中，测量矩阵采用高斯随机矩阵，分数阶次 $\alpha$ 为1.7，相关参数 $\beta$ 和 $\gamma$ 的初始化根据Li等人的经验，分别设定为 ${2^6}$ , ${2^7}$ 。迭代截止条件等其他参数根据个人经验值设定。实验使用的硬件配置为四核Intel®Core(TM)i53317U CPU@1.70 GHz的PC端，仿真软件采用MATLAB R2018b。

4.1 无噪声和噪声环境下图像重构的PSNR

本文利用高斯平滑算子更新拉格朗日梯度算子，抑制分数阶微分对噪声的放大。图3给出了在采样率为0.1, SNR=10 dB时，加入高斯平滑算子前后，Barbara图像的梯度算子 ${{\nu}}$ 的变化对比图。在迭代过程中，梯度算子 ${{\nu}}$ 共更新了12次，本文选取了5次作为实验对比图。

图 3 高斯平滑算子加入前后，梯度算子更新变化对比图

下载: 全尺寸图片幻灯片

如图3所示，随着算法的迭代进行，算子 ${{\nu}}$ 包含的图像梯度信息逐渐增多，同时弥漫在梯度算子上的噪声也随之增大，通过对比图3(a)和图3(b)，特别是第2次和第4次迭代，可以发现在加入高斯平滑后，能有效地抑制分数阶微分对噪声的放大，从而提高重构精度。

本研究组在实际单像素成像系统中，将实验时外界的环境噪声和器件的热噪声等效成图像测量值的加性高斯白噪声模型，测量值的SNR变化范围为10～35 dB，本文仿真了5种算法在不同采样率和测量值无噪声与有噪声情况下的图像重构PSNR，通过10次测量求平均PSNR，结果如表2。

表 2 在无噪声(测量值SNR=

${{ \infty }}$ )和有噪声情况下5种算法图像重构峰值信噪比(PSNR: dB)

采样率		0.1						0.2
SNR (dB)		10	20	25	30	35	$\infty$	10	20	25	30	35	$\infty$
Barbara	TV	12.53	16.26	18.77	19.39	20.43	22.06	13.62	17.25	19.83	20.48	21.66	24.12
	TVNR	13.50	16.73	18.92	19.83	21.53	23.06	14.54	17.82	20.23	21.56	22.23	25.05
	FOTV	10.83	15.55	16.39	18.28	19.86	24.35	12.91	16.77	18.10	19.24	20.04	25.56
	TVGS	13.10	16.57	18.43	18.76	20.04	21.53	14.12	17.73	19.94	19.52	20.62	23.21
	FOTVGS	14.32	17.93	19.17	20.36	22.30	25.28	15.25	18.37	20.77	22.10	23.31	26.35
Lena	TV	16.65	20.48	22.53	23.96	24.03	25.29	18.33	22.10	23.43	25.24	26.94	28.42
	TVNR	17.87	21.42	23.10	24.40	25.15	26.34	19.54	23.03	24.93	26.94	27.55	28.93
	FOTV	15.93	19.40	21.58	22.78	23.44	27.81	17.21	21.22	22.30	24.19	25.12	29.38
	TVGS	17.28	20.98	22.78	23.52	23.87	24.72	18.88	22.74	24.23	25.14	26.21	28.02
	FOTVGS	18.69	22.59	24.41	25.42	26.46	27.93	20.39	24.47	25.38	27.58	28.20	30.77
Boats	TV	14.75	18.58	20.13	21.30	22.51	23.21	15.57	19.38	21.00	22.91	24.28	26.66
	TVNR	15.93	19.74	20.99	21.94	23.01	23.75	16.55	20.34	22.88	23.65	24.87	27.12
	FOTV	13.51	17.37	18.89	20.86	21.39	24.60	14.21	18.75	20.78	21.93	23.93	27.86
	TVGS	15.33	19.00	20.23	21.02	22.06	23.01	16.02	19.93	21.21	22.82	24.01	26.03
	FOTVGS	17.10	20.86	22.37	23.55	24.37	25.46	17.82	23.26	24.69	25.15	26.84	28.69
Peppers	TV	16.66	20.51	21.19	22.54	23.53	24.03	17.89	21.75	23.24	24.65	25.30	26.06
	TVNR	17.52	21.79	22.36	23.11	24.00	24.78	18.77	23.23	24.88	25.94	26.23	27.83
	FOTV	15.75	19.13	20.23	21.47	22.72	25.66	16.51	20.96	22.41	23.71	24.51	28.41
	TVGS	17.21	21.55	21.24	22.31	23.17	23.84	18.25	22.55	23.94	24.71	25.02	25.87
	FOTVGS	18.63	22.35	23.79	24.47	25.32	26.33	19.54	24.77	25.44	26.11	27.32	28.88
采样率		0.3						0.4
SNR (dB)		10	20	25	30	35	$\infty$	10	20	25	30	35	$\infty$
Barbara	TV	14.69	18.55	21.05	22.50	23.40	26.33	16.55	20.45	23.64	24.98	25.90	28.11
	TVNR	15.77	19.49	21.97	23.87	24.58	27.33	17.63	22.37	24.53	25.78	26.45	29.49
	FOTV	13.93	18.56	19.04	21.51	22.54	27.95	15.34	19.24	22.21	23.48	24.24	29.98
	TVGS	15.43	19.03	21.24	22.47	23.21	26.00	17.21	21.23	24.01	25.07	25.79	27.91
	FOTVGS	16.83	20.36	22.45	24.34	25.14	28.57	18.56	23.66	25.49	26.03	27.86	30.47
Lena	TV	19.41	23.90	25.72	27.42	28.01	31.14	21.31	25.80	27.86	29.73	30.01	32.62
	TVNR	21.32	25.45	26.11	28.01	29.21	31.95	22.41	26.97	28.99	30.01	31.52	33.43
	FOTV	18.33	22.97	24.50	25.93	27.18	32.66	20.45	24.85	25.06	27.11	29.99	34.53
	TVGS	20.78	24.35	25.96	27.51	27.94	30.99	22.17	26.65	27.99	29.70	29.88	32.39
	FOTVGS	22.45	26.36	27.69	29.02	30.03	33.10	23.58	27.51	29.73	31.48	32.89	35.36
Boats	TV	17.88	23.01	24.19	25.27	26.55	28.35	19.23	25.36	26.00	27.41	28.28	29.87
	TVNR	19.53	24.94	25.24	26.45	27.14	28.83	20.82	26.65	27.21	28.77	29.56	30.29
	FOTV	17.02	22.94	23.12	24.56	25.51	29.25	18.88	24.16	25.78	26.03	27.64	30.68
	TVGS	18.77	24.68	24.23	25.10	26.35	28.01	20.59	26.18	26.55	27.46	28.00	29.51
	FOTVGS	20.45	25.49	26.22	27.18	28.03	29.67	21.96	27.42	28.69	29.15	30.24	31.43
Peppers	TV	18.61	23.40	24.22	25.04	26.74	27.96	19.97	24.06	25.61	26.97	28.16	29.71
	TVNR	19.93	24.82	25.96	26.92	27.71	28.32	21.32	25.36	26.99	27.98	28.72	29.92
	FOTV	17.44	20.67	22.58	24.23	25.35	29.11	18.54	23.66	24.97	26.05	27.14	30.51
	TVGS	19.66	24.54	24.42	25.02	26.45	27.31	20.86	25.88	25.97	26.87	29.03	29.41
	FOTVGS	21.23	25.35	26.79	27.47	28.89	29.42	22.39	26.77	27.44	28.35	29.11	30.89

下载: 导出CSV

| 显示表格

从表2可知，在相同的采样率下，本文所提FOTVGS算法有最大的PSNR。在无噪声(SNR= $\infty$ )情况下，通过对4幅图像在不同采样率下的PSNR求平均，FOTVGS算法相比于文献[6]中的FOTV算法平均PSNR提高0.66 dB，最大提高1.39 dB。在噪声( ${\rm{SNR}}$ 为10～35 dB)情况下，对比于只含高斯平滑的全变分(Total Variation with Gaussian Smooth, TVGS)算法，在大噪声情况(SNR<25 dB)，文献[4]中的TV算法会受到噪声干扰导致性能差于TVGS算法，而在小噪声情况下(SNR>25 dB)TV算法性能要好于TVGS算法，根据经验判断，可能是大噪声情况下，平滑算子去除的噪声较多，而小噪声情况下，平滑算子使图像过于平滑导致细节丢失。与无噪声情况下的结果相反，在噪声环境下，FOTV算法受噪声影响较大，文献[5]提出的TVNR算法性能好于FOTV算法，FOTV算法是最差的图像重构算法，而改进的FOTVGS算法却弥补了该算法的缺陷。通过对4幅图像在不同采样率下和不同测量噪声情况下求平均，给出的FOTVGS算法相比于FOTV算法平均PSNR提高3.11 dB，最大提高4.68 dB。

4.2 图像重构纹理细节分析

图4展示了在采样率为0.2时无噪声(SNR= $\infty$ )，测量值的SNR=25 dB以及采样率为0.1，测量值SNR=10 dB时3种情况下的5种算法对标准Lena图像的重构。

图 4 无噪声和噪声环境下重构对比图

下载: 全尺寸图片幻灯片

图4(a)—图4(d)显示了在无噪声情况下，5种算法重构图像纹理细节对比，由每幅子图的右下角展示的帽子环带的放大图可以看出，对比于FOTV算法，给出的FOTVGS算法在图像纹理细节上与其相近，甚至比其有更多的纹理细节。图4(f)—图4(j)展示了在测量值SNR=25 dB时5种算法重构的图像弥漫着形似椒盐噪声的噪声点，分数阶微分对噪声高频成分的放大作用导致FOTV算法具有最大的噪声值。本文给出的FOTVGS算法所重构的图像相比其他4种算法具有较小的噪声和较多的纹理细节，可见，FOTVGS算法有较强的抗噪声性能。图4(k)—图4(o)展示了在测量值SNR=10 dB和采样率为0.1时，5种算法的图像重构对比，在此种极端情况下，FOTV算法重构的图像噪声点较多，TVGS算法虽然噪声较小，但同时也导致了图像过于平滑，如图4中帽子环带信息缺失，从中可以看到改进的FOTVGS算法图像重构效果要好于其他4种，这与表2中给出的图像评价指标一致。

图5给出了在采样率为0.2情况下，5种算法在不同的噪声水平下的结构相似度(SSIM)变化值，其中测量值的SNR变化范围为10～35 dB。图中可知，在采样率为0.2的情况下，5种算法重构图像的SSIM随着噪声的增加逐渐减小。在相同的SNR下，FOTV算法有最小的SSIM，表明该算法不适合有噪声情况，本文改进的FOTVGS算法有最大的SSIM，说明该算法提高了原算法(FOTV)的抗噪声性能。

4.3 图像重构时间分析

为定量对比5种算法的算法复杂度，图6给出了5种算法在无噪声和噪声环境下(SNR变化范围10～35 dB)的平均图像重构时间对比图。

由图6可知，与FOTV算法相比，改进的FOTVGS算法在不增加过多的处理时间的情况下，具有FOTV算法提高图像纹理细节的特性同时克服了其较差的抗噪声性能。

5. 结论

本文详细分析了分数阶全变分和高斯平滑的数学模型，给出的FOTVGS算法解决了FOTV算法引起的梯度效应导致的图像纹理细节丢失和FOTV算法抗噪声性能较差的问题。文中对该算法进行了详细的分析，采用ADMM算法求解，给出了具体的求解过程，在求解过程中采用高斯平滑算子更新拉格朗日梯度算子，在较好地保留图像纹理细节的同时提高了原有算法的抗噪声性能。在算法时间复杂度方面，改进的算法在不增加过多图像重构时间的基础上，增强了图像重构的纹理细节。因此，该算法为单像素成像等计算成像的实际成像系统提供了行之有效的图像重构方法。

图 5 采样率为0.2情况下5种算法的重构SSIM曲线

下载: 全尺寸图片幻灯片

图 6 无噪声和噪声环境下5种算法在不同采样率下平均重构时间对比图

下载: 全尺寸图片幻灯片

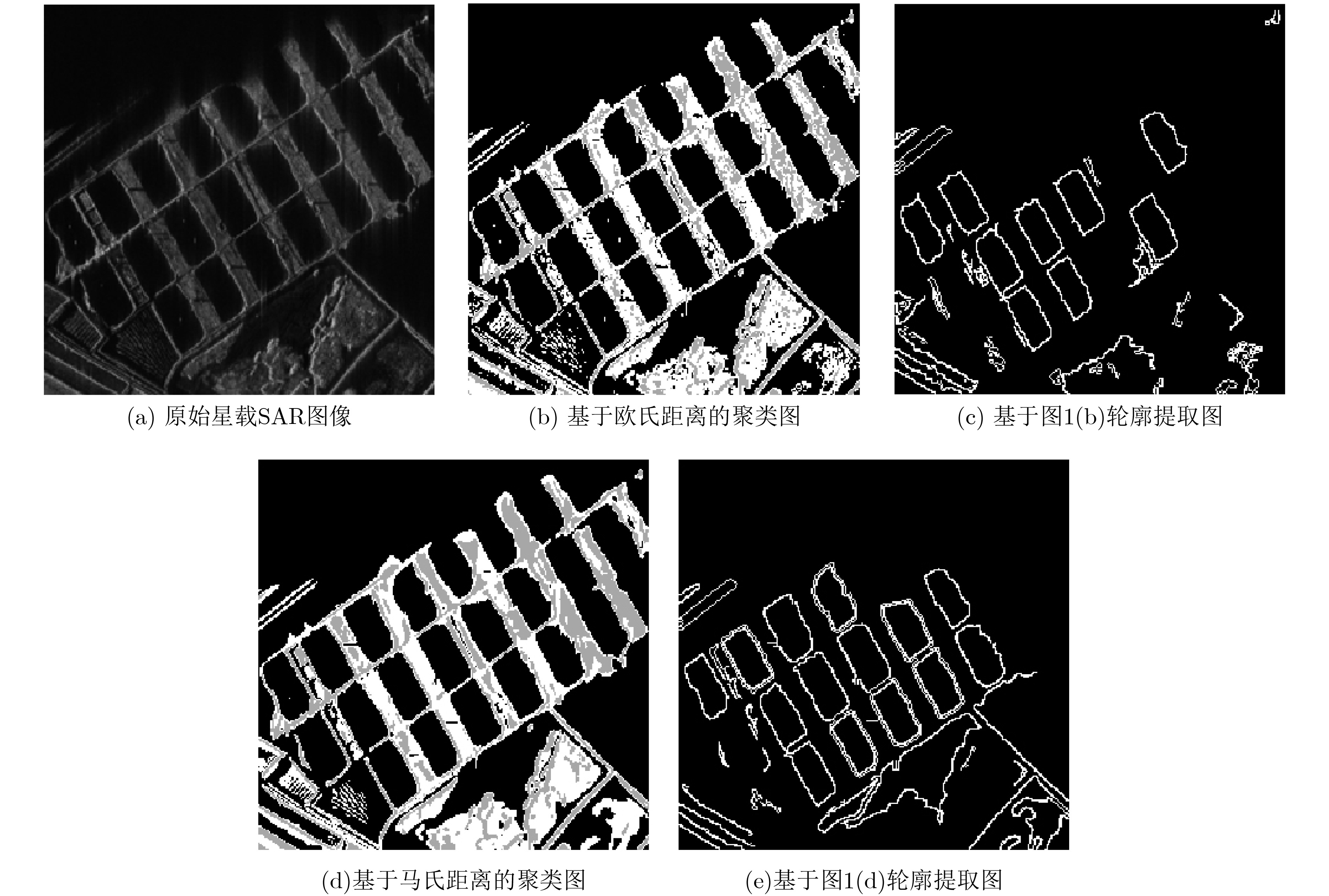

图 1 图像聚类与轮廓提取仿真结果

下载: 全尺寸图片幻灯片

图 2 原始LBP阈值化示意图

下载: 全尺寸图片幻灯片

图 3 LBP旋转不变模式

下载: 全尺寸图片幻灯片

图 4 改进LBP算子精匹配模型图

下载: 全尺寸图片幻灯片

图 5 算法整体流程图

下载: 全尺寸图片幻灯片

图 6 图像轮廓提取结果

下载: 全尺寸图片幻灯片

图 7 SAR图像旋转60°时本文算法特征匹配结果

下载: 全尺寸图片幻灯片

图 8 旋转角度与正确匹配率关系示意图

下载: 全尺寸图片幻灯片

图 9 SAR图像缩放比为0.7时本文算法特征匹配结果

下载: 全尺寸图片幻灯片

图 10 尺度因子与匹配正确率关系示意图

下载: 全尺寸图片幻灯片

图 11 SAR图像缩放缩放比例0.7、旋转90°时本文算法特征匹配结果

下载: 全尺寸图片幻灯片

图 12 尺度因子与匹配正确率关系示意图

下载: 全尺寸图片幻灯片

图 13 抗灰度差异性仿真结果

下载: 全尺寸图片幻灯片

图 14 噪声方差与匹配正确率关系示意图

下载: 全尺寸图片幻灯片

图 15 4种算法匹配结果

下载: 全尺寸图片幻灯片

图 16 4种算法匹配性能分析图

下载: 全尺寸图片幻灯片

表 1 匹配方法定量比较分析

方法 RMSE 时间(ms) 匹配数正确匹配数正确率(%)

SURF算法 6.952 218 26 21 80.77
SIFT-OCT算法 6.914 287 13 11 84.62
SAR-SIFT算法 5.071 310 19 17 89.47
本文所提方法 4.785 210 11 10 90.91

下载: 导出CSV

参考文献(22)

[1]	WU Yue, LIU Junwei, ZHU Chenzhuo, et al. Computational intelligence in remote sensing image registration: A survey[J]. International Journal of Automation and Computing, 2021, 18(1): 1–17. doi: 10.1007/s11633-020-1248-x
[2]	JIANG Qian, LIU Yadong, YAN Yingjie, et al. A contour angle orientation for power equipment infrared and visible image registration[J]. IEEE Transactions on Power Delivery, 2021, 36(4): 2559–2569. doi: 10.1109/TPWRD.2020.3011962.
[3]	LI Hui, MANJUNATH B S, and MITRA S K. A contour-based approach to multisensor image registration[J]. IEEE Transactions on Image Processing, 1995, 4(3): 320–334. doi: 10.1109/83.366480
[4]	ÁLVAREZ N A, SANCHIZ J M, BADENAS J, et al. Contour-based image registration using mutual information[C]. Second Iberian Conference on Pattern Recognition and Image Analysis, Estoril, Portugal, 2005: 227–234.
[5]	CHEN Fulong, ZHANG Hong, and WANG Chao. A Novel feature matching method in airborne SAR image registration[C]. 2005 IEEE International Geoscience and Remote Sensing Symposium, Seoul, South Korea, 2005: 4722–4724.
[6]	ZHANG Hong, WANG Chao, TANG Yixian, et al. A new image registration method for multi-frequency airborne high-resolution SAR images[C]. 2003 IEEE International Geoscience and Remote Sensing Symposium, Toulouse, France, 2003: 167–169.
[7]	XIE Kun, CHEN Jinlong, and YANG Minghao. A remote sensing image registration method based on multi-features[C]. 2019 IEEE 4th International Conference on Image, Vision and Computing (ICIVC), Xiamen, China, 2019: 134–138.
[8]	孙兴龙, 韩广良, 郭立红, 等. 采用轮廓特征匹配的红外-可见光视频自动配准[J]. 光学精密工程, 2020, 28(5): 1140–1151. SUN Xinglong, HAN Guangliang, GUO Lihong, et al. Infrared-visible video automatic registration with contour feature matching[J]. Optics and Precision Engineering, 2020, 28(5): 1140–1151.
[9]	SCHWIND P, SURI S, REINARTZ P, et al. Applicability of the SIFT operator to geometric SAR image registration[J]. International Journal of Remote Sensing, 2010, 31(8): 1959–1980. doi: 10.1080/01431160902927622
[10]	BAY H, TUYTELAARS T, and VAN GOOL L. SURF: Speeded up robust features[C]. Proceedings of the 9th European Conference on Computer Vision, Graz, Austria, 2006: 404–417.
[11]	DELLINGER F, DELON J, GOUSSEAU Y, et al. SAR-SIFT: A SIFT-like algorithm for SAR images[J]. IEEE Transactions on Geoscience and Remote Sensing, 2015, 53(1): 453–466. doi: 10.1109/TGRS.2014.2323552
[12]	MATAS J, GALAMBOS C, and KITTLER J. Robust detection of lines using the progressive probabilistic Hough transform[J]. Computer Vision and Image Understanding, 2000, 78(1): 119–137. doi: 10.1006/cviu.1999.0831
[13]	包建强, 张献州, 李圆, 等. 多种空间直线拟合方法应用分析[J]. 测绘科学, 2020, 45(5): 132–139, 151. BAO Jianqiang, ZHANG Xianzhou, LI Yuan, et al. Applied analysis of various space linear fitting methods[J]. Science of Surveying and Mapping, 2020, 45(5): 132–139, 151.
[14]	吴静, 周先春, 徐新菊, 等. 三维块匹配波域调和滤波图像去噪[J]. 计算机科学, 2020, 47(7): 130–134. WU Jing, ZHOU Xianchun, XU Xinju, et al. Image denoising by mixing 3D block matching with harmonic filtering in transform domain[J]. Computer Science, 2020, 47(7): 130–134.
[15]	OLVERA R D P, ZERON E M, ORTEGA J C P, et al. A feature extraction using SIFT with a preprocessing by adding CLAHE algorithm to enhance image histograms[C]. 2014 International Conference on Mechatronics, Electronics and Automotive Engineering, Cuernavaca, Mexico, 2014: 20–25.
[16]	SHANG Ronghua, LIU Mengmeng, LIN Junkai, et al. SAR image segmentation based on constrained smoothing and hierarchical label correction[J]. IEEE Transactions on Geoscience and Remote Sensing, To be published. doi: 10.1109/TGRS.2021.3076446
[17]	CANNY J. A computational approach to edge detection[J]. IEEE Transactions on Pattern Analysis and Machine Intelligence, 1986, PAMI-8(6): 679–698. doi: 10.1109/TPAMI.1986.4767851
[18]	RAHMAN T and ISLAM M S. Image segmentation based on fuzzy C means clustering algorithm and morphological reconstruction[C]. 2021 International Conference on Information and Communication Technology for Sustainable Development (ICICT4SD), Dhaka, Bangladesh, 2021: 259–263.
[19]	李彦, 赵其峰, 闫河, 等. Canny算子在PCBA目标边缘提取中的优化应用[J]. 光学精密工程, 2020, 28(9): 2096–2102. doi: 10.37188/OPE.20202809.2096 LI Yan, ZHAO Qifeng, YAN He, et al. Optimized application of Canny operator in PCBA target edge extraction[J]. Optics and Precision Engineering, 2020, 28(9): 2096–2102. doi: 10.37188/OPE.20202809.2096
[20]	HU Yipeng, ALEXANDER D C, and MERTZANIDOU T. Image Registration[M]. Cham: Springer, 2020: 1–8.
[21]	HOU Kang, LÜ Xuefei, and ZHANG Wenhui. An adaptive fusion panoramic image mosaic algorithm based on circular LBP feature and HSV color system[C]. 2020 IEEE International Conference on Information Technology, Big Data and Artificial Intelligence (ICIBA), Chongqing, China, 2020: 94–100.
[22]	魏祥坡, 余旭初, 张鹏强, 等. 联合局部二值模式的CNN高光谱图像分类[J]. 遥感学报, 2020, 24(8): 1000–1009. WEI Xiangpo, YU Xuchu, ZHANG Pengqiang, et al. CNN with local binary patterns for hyperspectral images classification[J]. Journal of Remote Sensing, 2020, 24(8): 1000–1009.

施引文献

资源附件(0)

访问统计

图(16) / 表(1)

计量

文章访问数: 1109
HTML全文浏览量: 1189
PDF下载量: 101
被引次数: 0

1. 引言
2. 数学模型
2.1 分数阶微分系统的幅频特性
2.2 高斯平滑
3. 算法改进与优化
3.1 算法的改进
3.2 算法的求解过程
4. 实验结果和分析
4.1 无噪声和噪声环境下图像重构的PSNR
4.2 图像重构纹理细节分析
4.3 图像重构时间分析
5. 结论

姓名
邮箱
手机号码
标题
留言内容
验证码

留言板

基于显著轮廓特征的SAR图像轮廓匹配新方法

doi: 10.11999/JEIT210368

通讯作者:
马晓蕊　xiaorui.ma@ia.ac.cn

计量

Contour Matching Method for SAR Images Based on Salient Contour Features

1. 引言

2. 数学模型

2.1 分数阶微分系统的幅频特性

2.2 高斯平滑

3. 算法改进与优化

3.1 算法的改进

3.2 算法的求解过程

4. 实验结果和分析

4.1 无噪声和噪声环境下图像重构的PSNR

4.2 图像重构纹理细节分析

4.3 图像重构时间分析

5. 结论

计量

目录

1. 引言

2. 数学模型

2.1 分数阶微分系统的幅频特性

2.2 高斯平滑

3. 算法改进与优化

3.1 算法的改进

3.2 算法的求解过程

4. 实验结果和分析

4.1 无噪声和噪声环境下图像重构的PSNR

4.2 图像重构纹理细节分析

4.3 图像重构时间分析

5. 结论

方法	RMSE	时间(ms)	匹配数	正确匹配数	正确率(%)
SURF算法	6.952	218	26	21	80.77
SIFT-OCT算法	6.914	287	13	11	84.62
SAR-SIFT算法	5.071	310	19	17	89.47
本文所提方法	4.785	210	11	10	90.91

留言板

基于显著轮廓特征的SAR图像轮廓匹配新方法

doi: 10.11999/JEIT210368

通讯作者: 马晓蕊 xiaorui.ma@ia.ac.cn

计量

出版历程

Contour Matching Method for SAR Images Based on Salient Contour Features

1. 引言

2. 数学模型

2.1 分数阶微分系统的幅频特性

2.2 高斯平滑

3. 算法改进与优化

3.1 算法的改进

3.2 算法的求解过程

4. 实验结果和分析

4.1 无噪声和噪声环境下图像重构的PSNR

4.2 图像重构纹理细节分析

4.3 图像重构时间分析

5. 结论

计量

出版历程

目录

1. 引言

2. 数学模型

2.1 分数阶微分系统的幅频特性

2.2 高斯平滑

3. 算法改进与优化

3.1 算法的改进

3.2 算法的求解过程

4. 实验结果和分析

4.1 无噪声和噪声环境下图像重构的PSNR

4.2 图像重构纹理细节分析

4.3 图像重构时间分析

5. 结论

通讯作者:
马晓蕊　xiaorui.ma@ia.ac.cn
