一种低功耗高噪声源真随机数设计

魏子魁; 胡毅; 金鑫; 李振国; 冯文楠; 冯曦; 唐晓柯

doi:10.11999/JEIT190719

一种低功耗高噪声源真随机数设计

doi: 10.11999/JEIT190719

1.
北京智芯微电子科技有限公司国家电网公司重点实验室电力芯片设计分析实验室北京 100192
2.
北京智芯微电子科技有限公司北京市电力高可靠性集成电路设计工程技术研究中心北京 100192

基金项目: 国家核高基重大专项(2017ZX01030204)

详细信息

作者简介:
魏子魁：男，1989年生，工程师，研究方向为模拟集成电路设计和测试

胡毅：男，1982年生，工程师，研究方向为模拟集成电路设计和芯片技术

金鑫：女，1987年生，工程师，研究方向为模拟集成电路设计

通讯作者:
魏子魁　weizikui@sgitg.sgcc.com.cn

中图分类号: TN47
计量
- 文章访问数: 2571
- HTML全文浏览量: 1222
- PDF下载量: 112
- 被引次数: 0
出版历程
- 收稿日期: 2019-08-29
- 修回日期: 2020-03-04
- 网络出版日期: 2020-03-31
- 刊出日期: 2020-10-13

A True Random Number Design of Low Power and High Noise Source

1.
State Grid Key Laboratory of Power Industrial Chip Design and Analysis Technology, Beijing Smart-Chip Microelectronics Technology Co. Ltd., Beijing 100192, China
2.
Beijing Engineering Research Center of High-reliability IC with Power Industrial Grade, Beijing Smart-Chip Microelectronics Technology Co. Ltd., Beijing 100192, China

Funds: The Core Electronic Devices, High-end Generic Chips and Basic Software Major Project (2017ZX01030204)

摘要

摘要: 通过对一种低功耗高噪声源真随机数发生器(TRNG)的研究，设计了一种新型的低频时钟电路，可以把电阻热噪声放大100倍以上，从而减少低频时钟电路的带宽和电阻值，使电路的面积和功耗减少，并且使低频时钟的jitter到达58.2 ns。电路采用SMIC 40 nm CMOS工艺设计，完成了流片和测试，真随机数产生器输出速度范围为1.38～3.33 Mbit/s，电路整体功耗为0.11 mW，面积为0.00789 mm²。随机数输出满足AIS31真随机数熵源测试要求，并且通过了国密2安全测试。
- 真随机数产生器 /
- 电阻热噪声 /
- 低频时钟jitter /
- 低功耗
Abstract: Through the research of a True Random Number Generator (TRNG), which is a low-power and high-noise source, a new type of low-frequency clock is designed. It can amplify the thermal noise of resistance more than 100 times, thus reducing the bandwidth and resistance value of the circuit, reducing the area and power consumption of the circuit, and making the jitter of low-frequency clock reach 58.2 ns. The circuit is designed by SMIC 40 nm CMOS technology. The flow sheet and test are completed. The output speed of TRNG ranges from 1.38 to 3.33 Mbit/s. The overall power consumption of the circuit is 0.11 mW and the area is 0.00789 mm². The output of random number meets the test requirement of AIS31 true random number entropy source, and passes the security test of National Secret 2.
- True Random Number Generator (TRNG) /
- Resistance thermal noise /
- Low-frequency oscillator jitter /
- Low power consumption

HTML全文

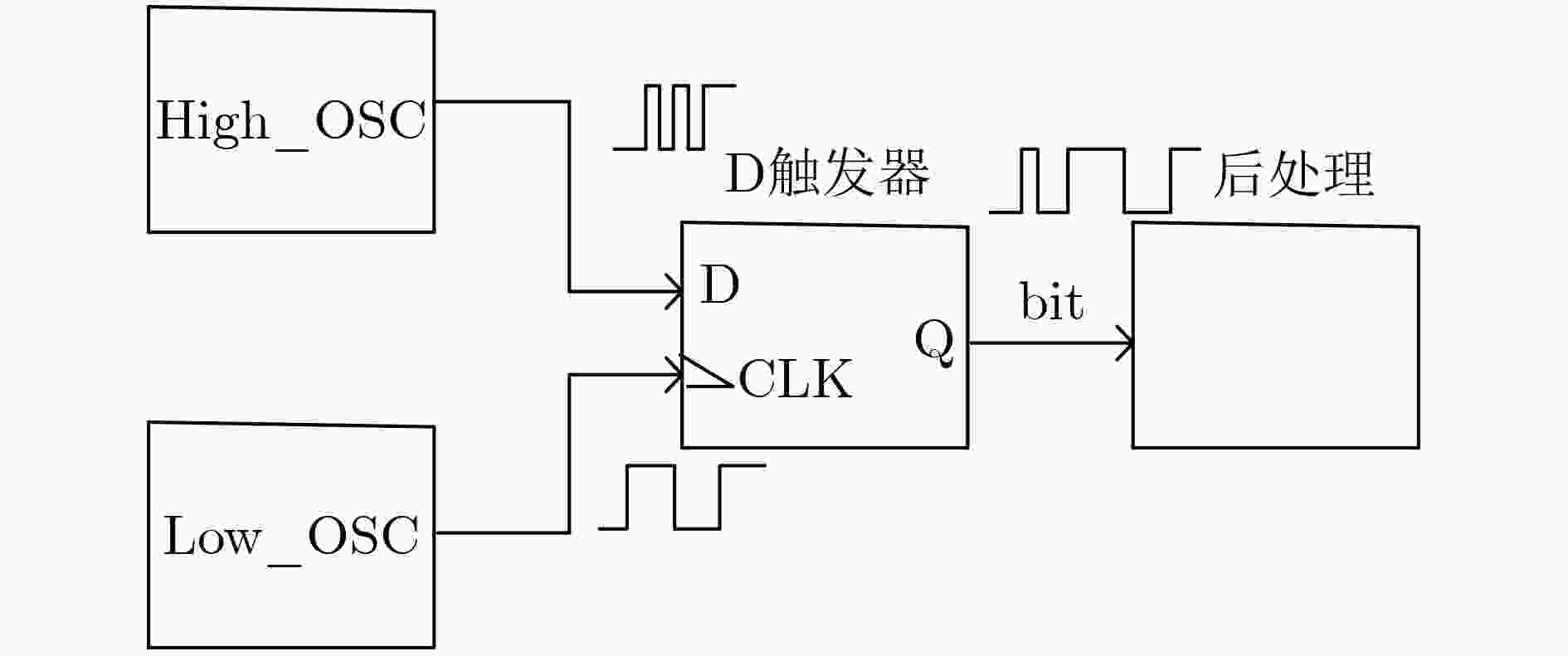

图 1 真随机数发生器结构

下载: 全尺寸图片幻灯片

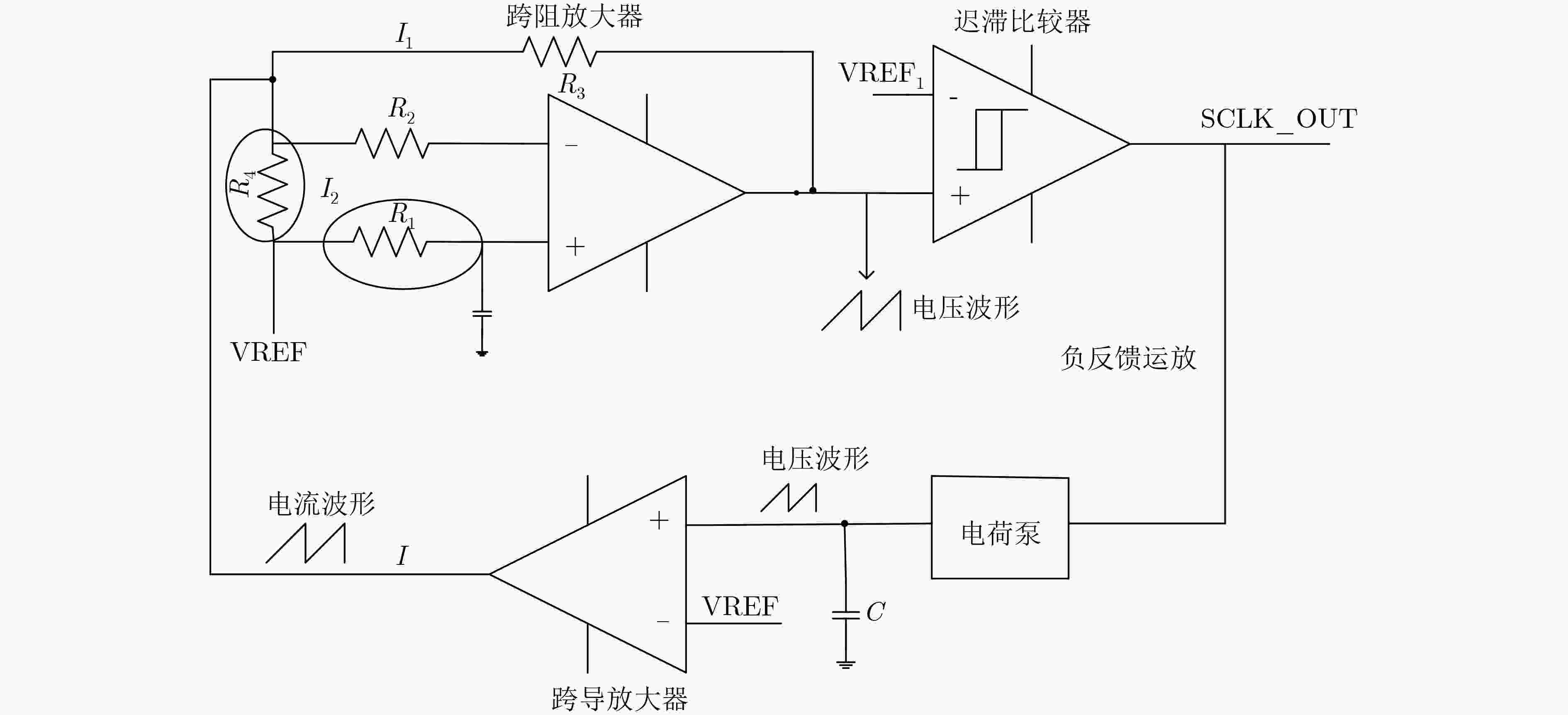

图 2 低频时钟电路图

下载: 全尺寸图片幻灯片

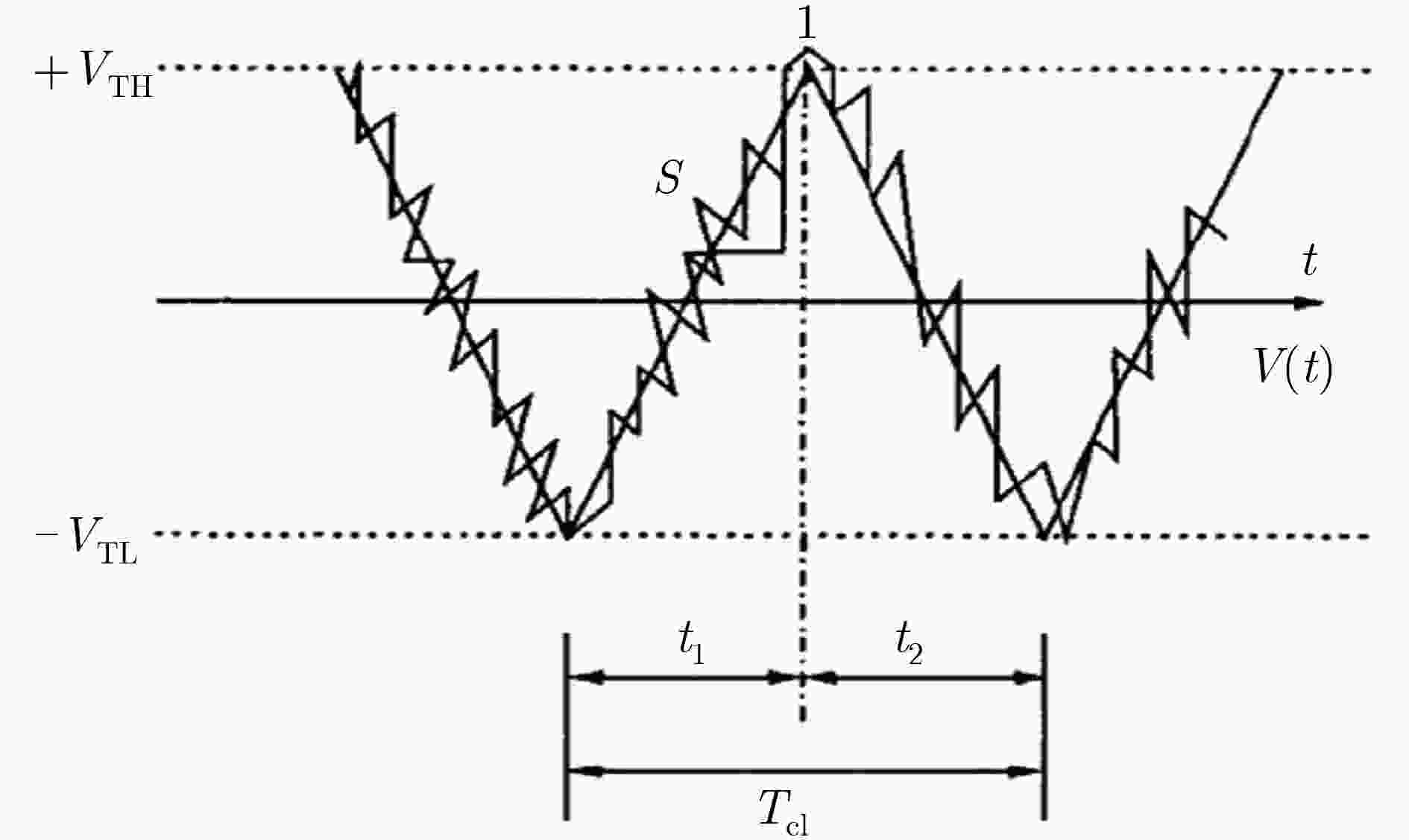

图 3 带噪声的三角波

下载: 全尺寸图片幻灯片

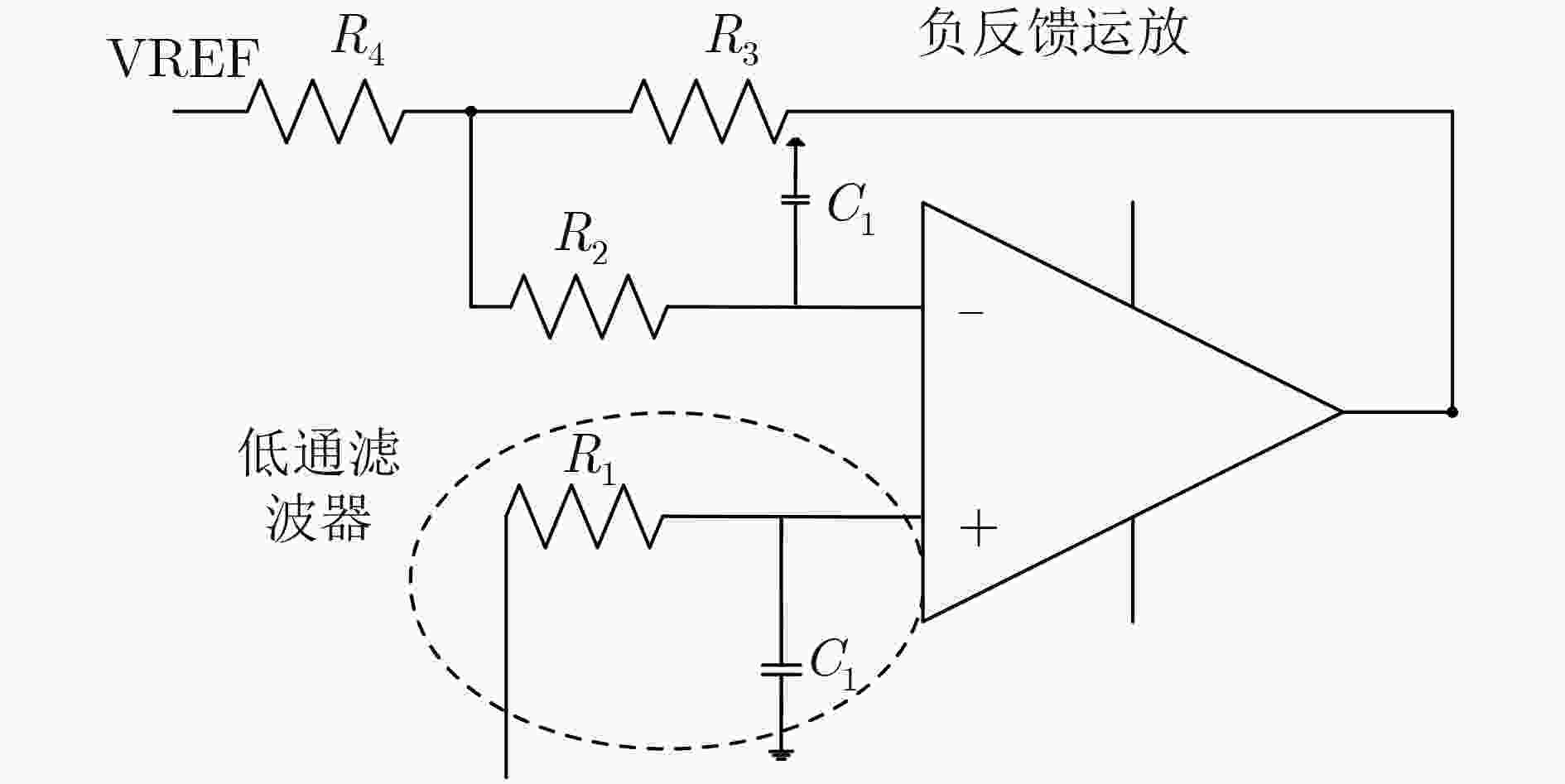

图 4 普通电压放大器放大电阻噪声原理图

下载: 全尺寸图片幻灯片

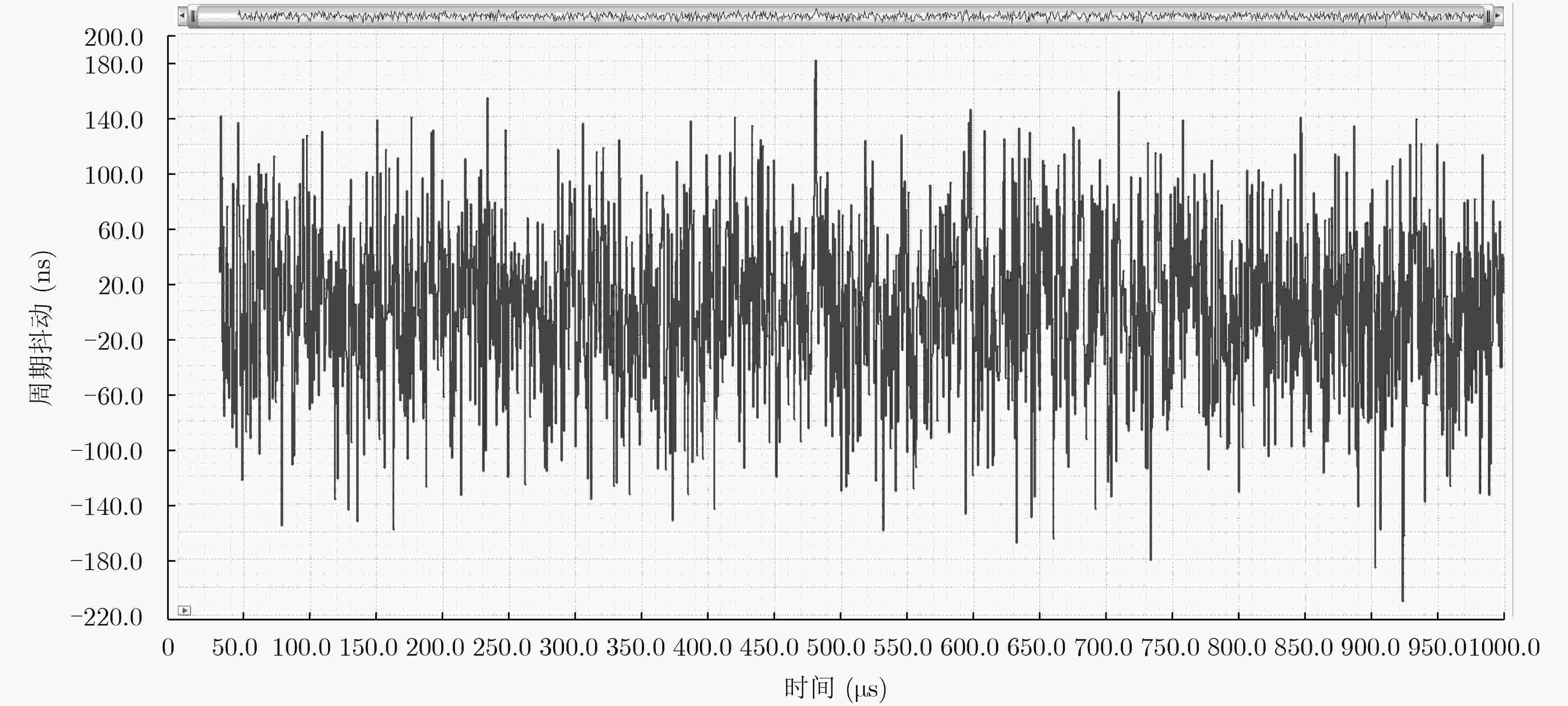

图 5 低频时钟输出jitter

下载: 全尺寸图片幻灯片

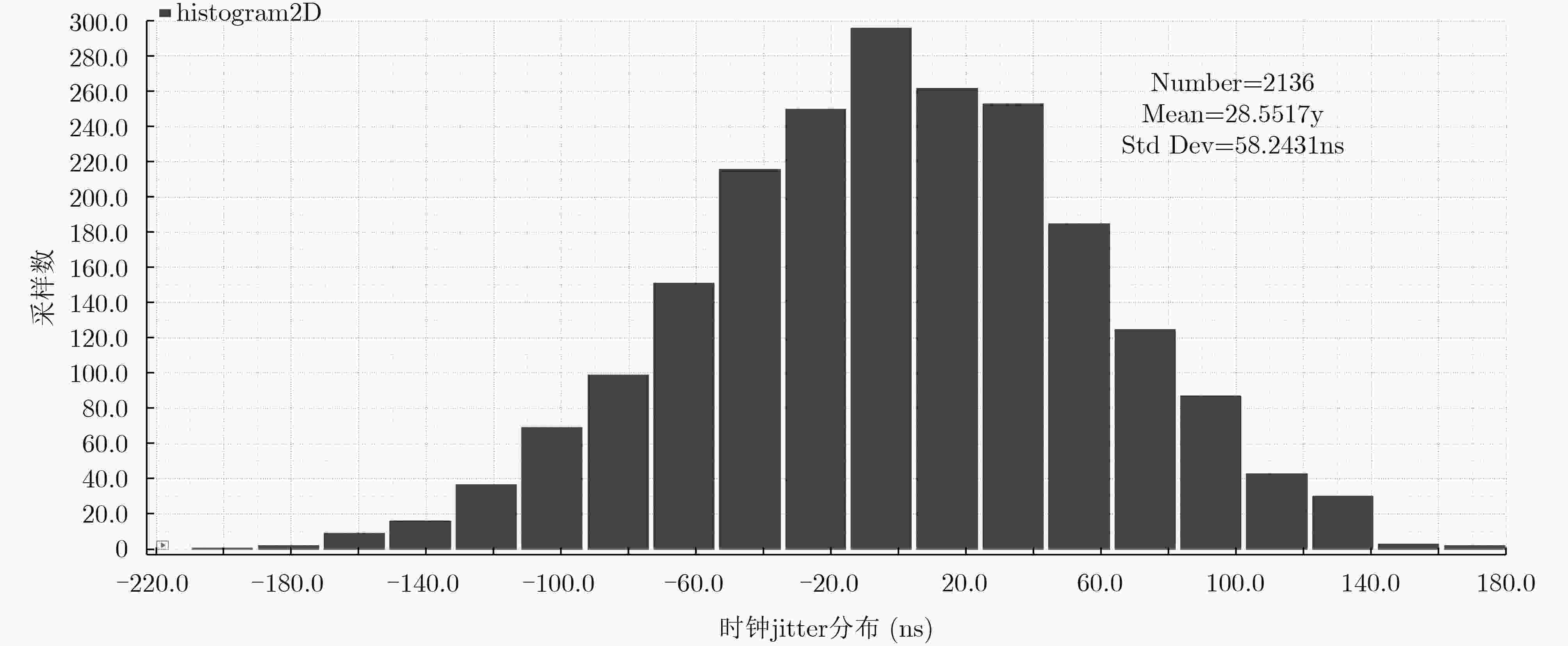

图 6 低频时钟jitter的正态分布情况

下载: 全尺寸图片幻灯片

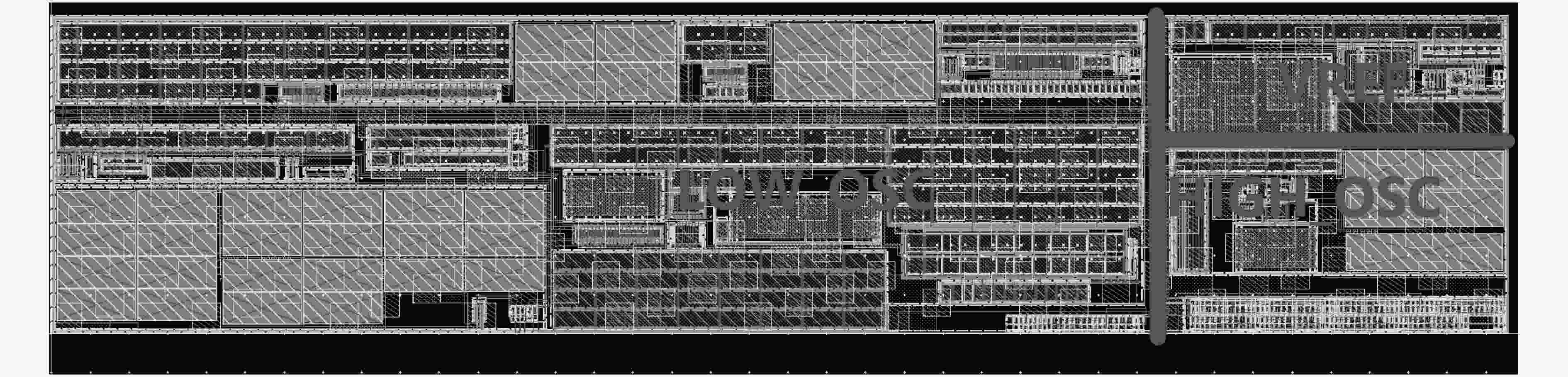

图 7 整体电路版图

下载: 全尺寸图片幻灯片

表 1 两种结构下噪声电阻值和功耗

指标	噪声电阻值 (Ω)	信号增益A₁(倍)	信号增益A₂(倍)	噪声带宽(MHz)	功耗(mW)
跨阻放大器结构	64 k	1	100	1	0.081
电压放大器结构	2 M	5	5	80	0.220

下载: 导出CSV

表 2 低频时钟频率仿真结果

指标	仿真结果
指标	MIN	TYP	MAX
输出频率(MHz)	1.38	2.13	3.34
Jitter(σ{T_cl})(ns)	77.89	58.2	40
功耗(mW)	0.055	0.081	0.110

下载: 导出CSV

表 3 高频时钟频率仿真结果

仿真	HOSC频率
仿真	MIN	TYP	MAX
频率(GHz)	0.186	0.25	0.313
功耗(mW)	0.017	0.024	0.035
占空比(%)	50.09	50.28	50.43

下载: 导出CSV

表 4 几种不同TRNG 性能比较

方法	基本原理	工艺(nm)	功耗(mW)	速度(Mbit/s)	面积(mm²)	S(mW·mm²·s/Mbit)
文献[15]	相位抖动	28	0.54	23	0.0375	0.88
文献[8]	相位抖动	130	0.04	0.1	0.005	2
文献[10]	热噪声	28	0.388	4	0.025	2.43
文献[16]	热噪声	55	0.81	10	0.0124	1
本文	热噪声	40	0.11	2	0.0079	0.44

下载: 导出CSV
