面向可靠性的5G网络切片重构及映射算法

赵国繁; 唐伦; 胡彦娟; 赵培培; 陈前斌

doi:10.11999/JEIT190500

面向可靠性的5G网络切片重构及映射算法

doi: 10.11999/JEIT190500

1.
重庆邮电大学通信与信息工程学院重庆 400065
2.
重庆邮电大学移动通信技术重点实验室重庆 400065

基金项目: 国家自然科学基金(61571073)，重庆市教委科学技术研究项目(KJZD-M201800601)

详细信息

作者简介:
赵国繁：女，1993年生，硕士，研究方向为5G网络切片中的资源分配，可靠性

唐伦：男，1973年生，教授，博士生导师，研究方向为新一代无线通信网络、异构蜂窝网络、软件定义无线网络等

胡彦娟：女，1993年生，硕士生，研究方向为网络切片的映射与资源分配

赵培培：女，1993年生，硕士生，研究方向为5G网络切片、网络虚拟化

陈前斌：男，1967年生，教授，博士生导师，主要研究方向为个人通信、多媒体信息处理与传输、下一代移动通信网络、异构蜂窝网络等

通讯作者:
赵国繁　1349366355@qq.com

中图分类号: TN929.5
计量
- 文章访问数: 3822
- HTML全文浏览量: 1660
- PDF下载量: 118
- 被引次数: 19
出版历程
- 收稿日期: 2019-07-04
- 修回日期: 2020-02-16
- 网络出版日期: 2020-03-11
- 刊出日期: 2020-06-22

A Reliability-aware 5G Network Slice Reconfiguration and Embedding Algorithm

1.
School of Communication and Information Engineering, Chongqing University of Post and Telecommunications, Chongqing 400065, China
2.
Key Laboratory of Mobile Communication Technology, Chongqing University of Post and Telecommunications, Chongqing 400065, China

Funds: The National Natural Science Foundation of China (61571073), The Science and Technology Research Program of Chongqing Municipal Education Commission (KJZD-M201800601)

摘要

摘要:
针对传统网络切片映射方法资源利用率低且可靠性差的问题，该文提出了可靠性感知的网络切片(NS)重构及映射策略(RNSRE)。首先，建立了面向可靠性和资源的网络切片可靠映射效用函数。其次，综合考虑虚拟网络功能(VNF)的资源需求和位置约束，提出了一种VNF可靠性需求的度量方法。在此基础上，以最大化VNF可靠部署收益的同时最小化链路带宽资源开销为目标，建立了切片可靠映射整数线性规划模型。最后，针对不同的网络切片类型，提出了基于邻域搜索的网络切片映射算法和关键VNF备份的网络切片重构映射算法。仿真结果表明，所提算法在满足VNF可靠性需求的同时，提高了资源利用率，降低了映射的开销。
- 5G网络切片 /
- 可靠映射 /
- 资源利用率
Abstract:
Considering the problems of low resource utilization and poor reliability of traditional network slice embedding, a Reliability-aware Network Slice (NS) Reconfiguration and Embedding (RNSRE) strategy is proposed. Firstly, a utility function of reliable embedding oriented reliability and available resources is established. Then, considering the resource requirements and the location constraints of Virtual Network Function (VNF), a method is proposed to quantify the reliability requirement of VNF. Based on the above works, the reliable network slice embedding problem is formulated as an integer linear programming which maximizes the profits of reliable VNF deployment while minimizing the consumption of link bandwidth resource. Finally, according to different types of network slices, a network slice reliable embedding algorithm based on neighborhood search and a network slice reconfiguration embedding algorithm based on key VNF backup are proposed. Simulation results show that the proposed algorithms improve the resources utilization and reduce the embedding cost while meeting the reliability of VNF.
- 5G Network Slice (NS) /
- Reliable embedding /
- Resource utilization

HTML全文

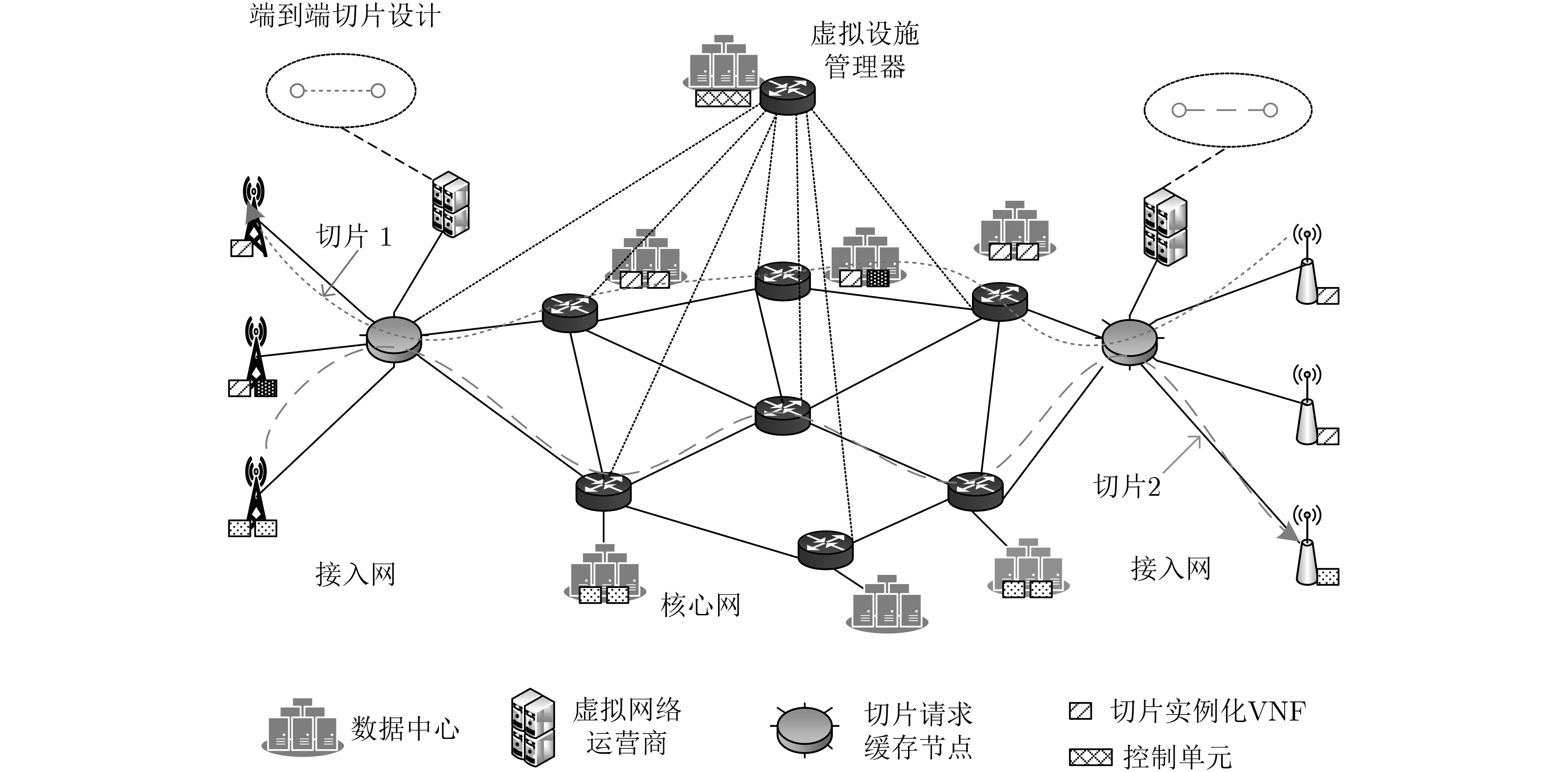

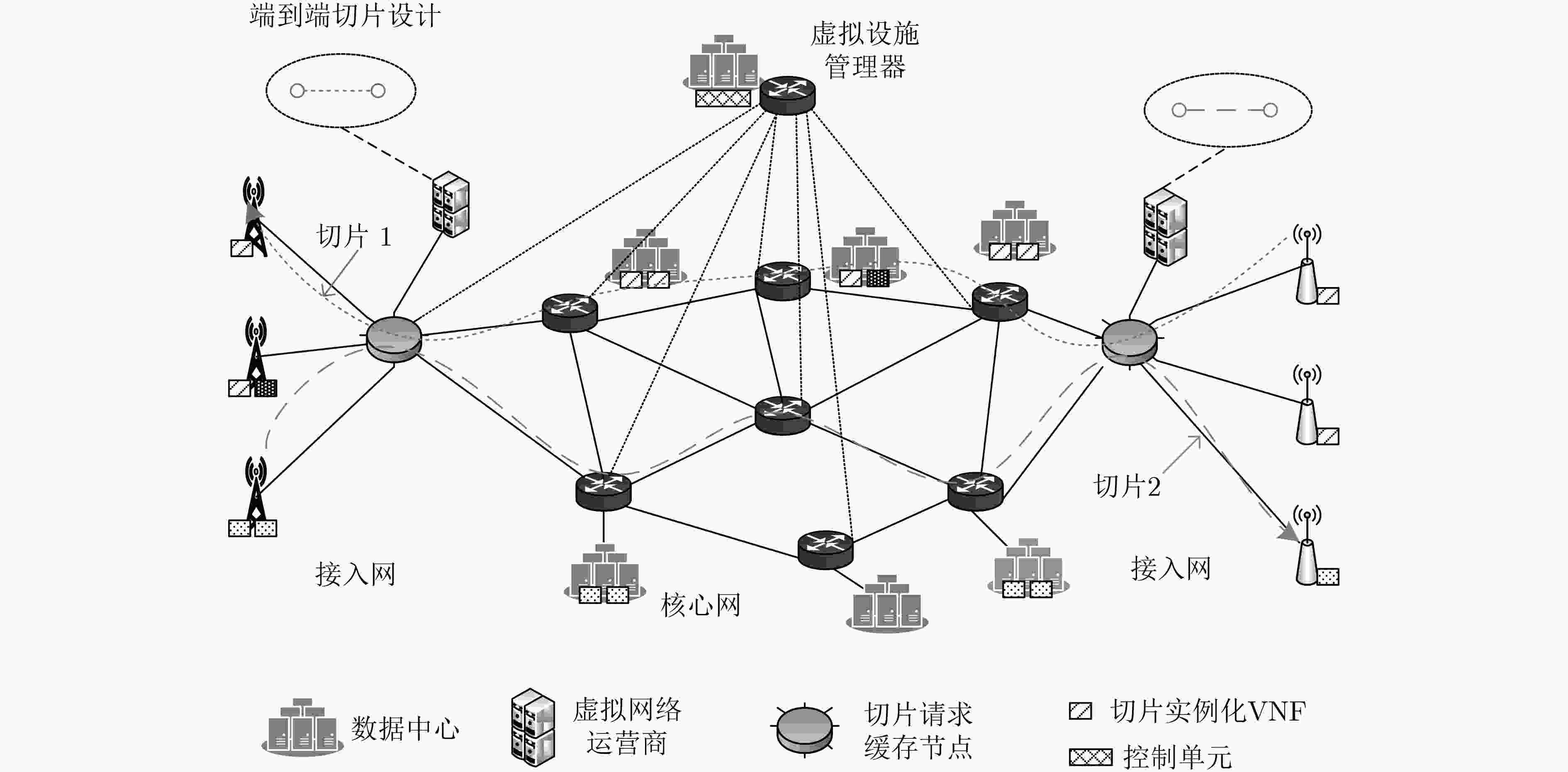

图 1 5G网络切片场景

下载: 全尺寸图片幻灯片

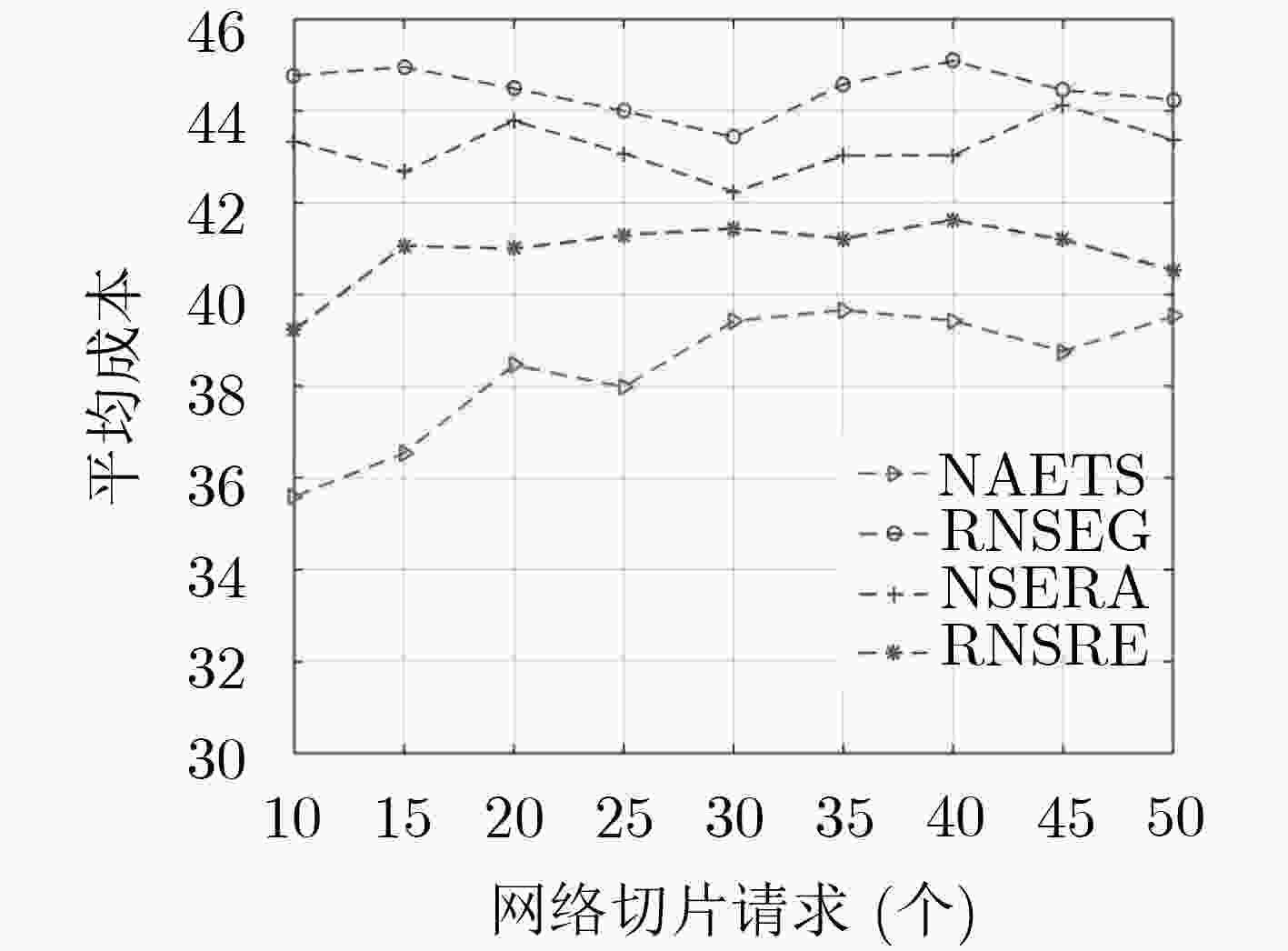

图 2 不同算法平均成本比较

下载: 全尺寸图片幻灯片

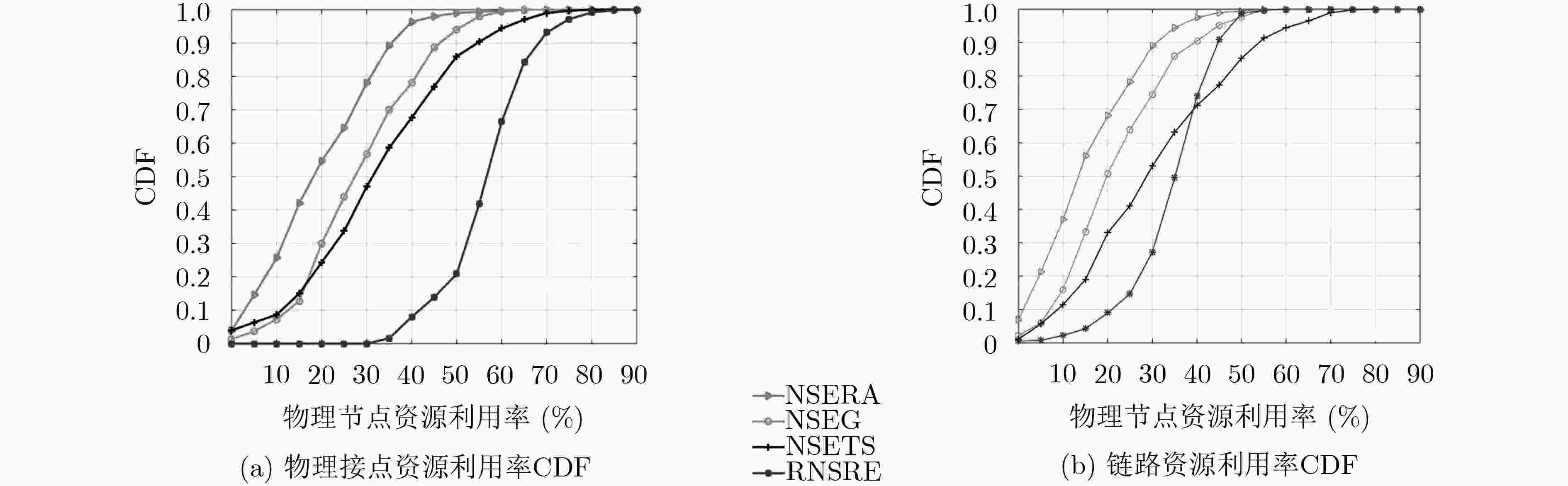

图 3 所提算法与3种算法的平均物理节点、链路资源利用率累计分布函数

下载: 全尺寸图片幻灯片

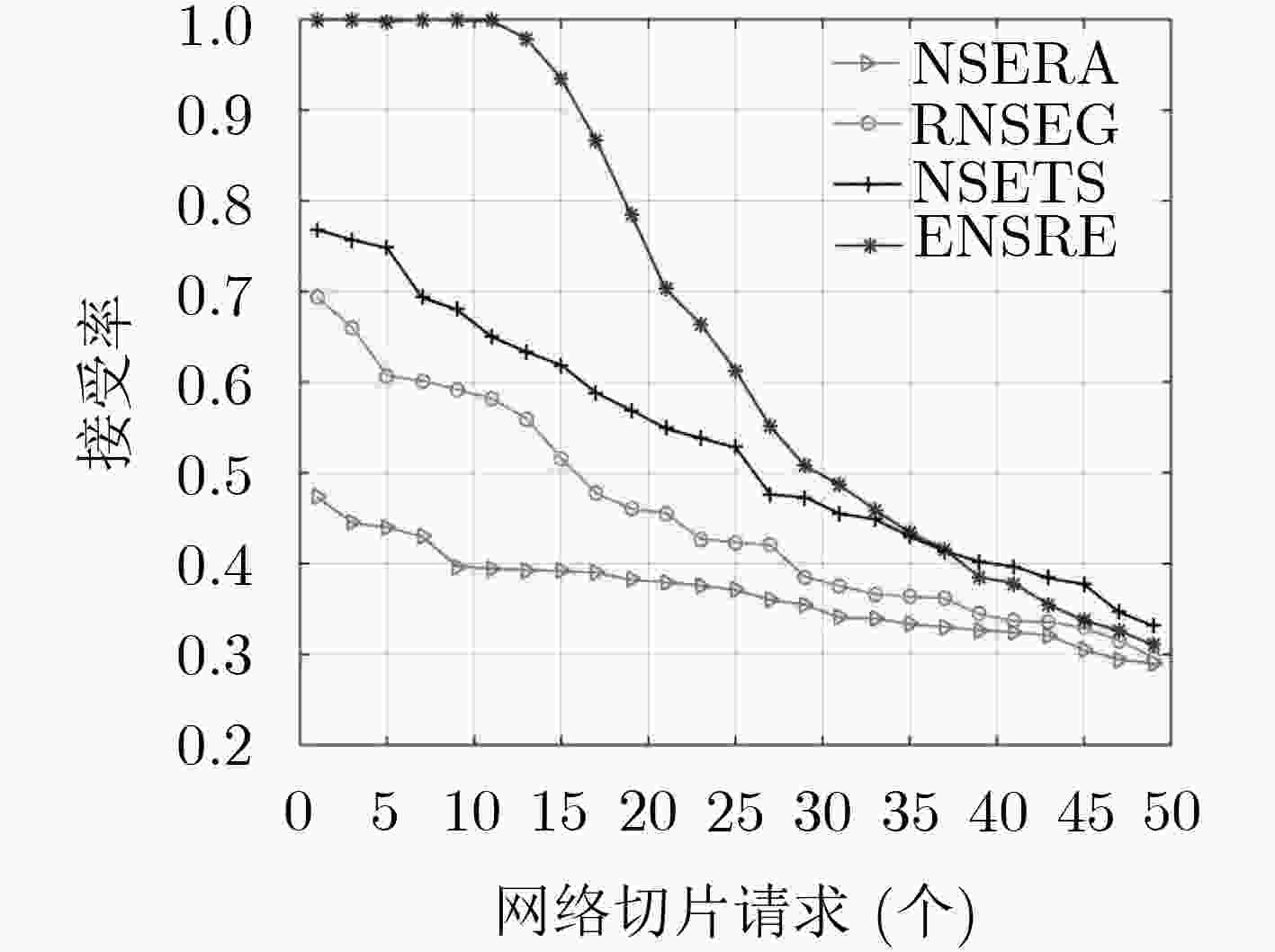

图 4 不同算法NSR平均接受率比较

下载: 全尺寸图片幻灯片

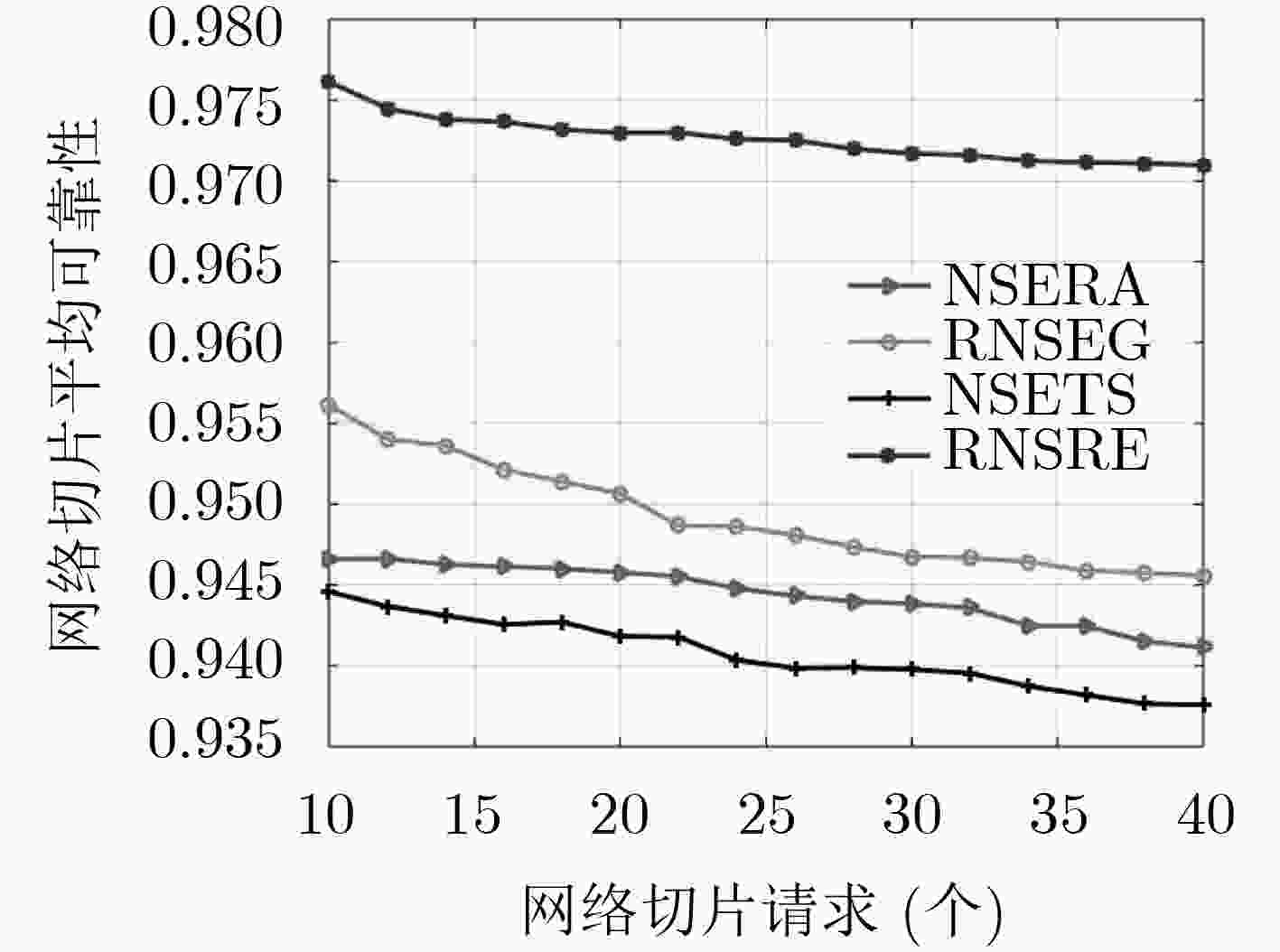

图 5 不同算法到达的可靠性比较

下载: 全尺寸图片幻灯片

表 1 基于邻域搜索的网络切片映射算法

输入：NSR $G_v^{\rm{g}} = (V_{\rm{g}},E_{\rm{g}},R_{{\rm{req}}}^{\rm{g}})$ ，物理网络 ${G_{\rm{s}}} = \left( {{N_{\rm{s}}},{L_{\rm{s}}}} \right)$	(5)　　　　 ${P_i} = P_{{\rm{next}}}^{\rm{g}}$ , ${R_{{\rm{gap}}}} = \displaystyle\prod\limits_{{n_i} \in P_{{\rm{next}}}^{\rm{g}}} {{R_i}} - R_{{\rm{req}}}^{\rm{g}}$
输出：NSE方案 ${P^{\rm{g}}} = \left[ {P^{\rm{g}}\left( {{v_k}} \right),P^{\rm{g}}\left( {{e_k}} \right)} \right]$	(6)　　　　计算当前的带宽消耗为 ${b_{\rm{g}}}$
(1) 搜索空间 $S$ , $P_{{\rm{opt}}}^{\rm{g}} = {P_{{\rm{init}}}}$ ; ${P_i} = P_{{\rm{init}}}^{\rm{g}}$	(7)　　　end if
(2) while( $0.5 \le { { {R_{ {\rm{gap} } } }} / { {R_{ {\rm{req} } } } } } + { {\left( { {b^{\rm{g} } } - b_{ {\rm{req} } }^{\rm{g} } } \right)} / {b_{ {\rm{req} } }^{\rm{g} } } } \le 1$ ), do	(8)　　　if $\left( {{\rm Obj}\left( {P_{ {\rm{next} } }^{\rm{g} } } \right) < {\rm Obj}\left( {P_{ {\rm{opt} } }^{\rm{g} } } \right)} \right)$ then
(3)　　　在 ${P_i}$ 的邻域解中搜索当前更优的个体 $P_{{\rm{next}}}^{\rm{g}}$	(9)　　　　 $P_{{\rm{opt}}}^{\rm{g}} = P_{{\rm{next}}}^{\rm{g}}$
(4)　　　if $\displaystyle\prod\limits_{ {n_i} \in P_{ {\rm{next} } }^{\rm{g} } } { {R_i} } \ge R_{ {\rm{req} } }^{\rm{g} }$ then	(10)　　　end if
	(11)　end while

下载: 导出CSV

表 2 关键VNF备份网络切片重构算法

输入：NSR

$G_v^{\rm{g}} = (V_{\rm{g}},E_{\rm{g}})$ ，备份节点集

${V_{{\rm{reconf}}}}$
输出：

${P^{\rm{g}}} = \left[ {P_{}^{\rm{g}}\left( {{v_k}} \right),P_{}^{\rm{g}}\left( {{e_k}} \right)} \right]$
(1) for each

$v_i^{\rm{g}} \in {V_{{\rm{reconf}}}}$
(2)　专有备份节点

$v_i^b$ ,

$C_k^b = C_i^{\rm{g}}$ ，
(3)　备份链路
(4)　基于式(23)得到

$R\left( {G_{{\rm{backup}}}^{\rm{g}}} \right)$
(5) end for
(6) while(

$R\left( {G_{ {\rm{backup} } }^{\rm{g} } } \right) \le R_{ {\rm{req} } }^{\rm{g} }$ ), do
(7)　　for all

$v_k^{\rm{g}} \in {V_{\rm{g}}}$ , do
(8)　　　按照VNF可靠性递增，对节点进行排序

(9)　　　选择相邻VNF对提供共享备份节点

$v_i^b$ ,

$C_k^b = \max \left\{ {C_i^{\rm g} ,C_j^{\rm{g}}} \right\}$
(10)　　　选择关键VNF对

$v_i^{\rm{g}},v_j^{\rm{g}} = {\rm{arg}}\;{\rm{max}}\left\{ {{\theta _{ij}}|v_i^{\rm{g}},v_j^{\rm{g}} \in {V_{\rm{g}}}} \right\}$
(11)　　　根据

$v_i^{\rm{g}},v_j^{\rm{g}} \in {V_{\rm{g}}}$ 的状态，选择共享备份可靠性估算模型得到
　　　　

$R\left( {G_{{\rm{backup}}}^{\rm{g}}} \right)$
(12)　　end for
(13)　　　链路备份
(14) end while
(15) return

下载: 导出CSV

表 3 仿真参数设置表

仿真参数	参数设置	仿真参数	参数设置
物理节点的数目	N=12, 25, 36	物理节点CPU资源容量	U[10, 20]
物理节点可靠性分布	U[0.95, 0.99]	物理链路带宽资源容量	U[20, 50]
NSR的VNF个数	3	NSR生命周期	[4, 12, 24]
3种类型切片的可靠性需求	U[0.90, 0.98]	VNF节点CPU资源需求	U[2, 6]
VNF之间带宽资源需求	U[8, 16]

下载: 导出CSV
