非平稳异常噪声条件下的扩展目标跟踪方法

陈辉; 张欣雨; 连峰; 韩崇昭; 张光华

doi:10.11999/JEIT240824

非平稳异常噪声条件下的扩展目标跟踪方法

doi: 10.11999/JEIT240824

1.
兰州理工大学电气工程与信息工程学院兰州 730050
2.
西安交通大学自动化科学与工程学院西安 710049

基金项目: 国家自然科学基金(62163023, 61873116, 62366031, 62363023)，甘肃省基础研究创新群体(25JRRA058)，中央引导地方科技发展资金项目(25ZYJA040)，甘肃省重点人才项目(2024RCXM86)，甘肃省军民融合发展专项资金

详细信息

作者简介:
陈辉：男，教授，博士生导师，研究方向为多目标跟踪、数据融合、最优控制等

张欣雨：女，硕士生，研究方向为扩展目标跟踪和最优滤波技术

连峰：男，教授，博士生导师，研究方向为目标跟踪、信息融合与传感器管理

韩崇昭：男，教授，博士生导师，研究方向为多源信息融合、随机控制与自适应控制、非线性频谱分析等

张光华：男，副教授，博士生导师，研究方向为多源信息融合、目标跟踪、传感器管理

通讯作者:
陈辉　huich78@hotmail.com

中图分类号: TN911.7; TP274
计量
- 文章访问数: 230
- HTML全文浏览量: 80
- PDF下载量: 138
- 被引次数: 0
出版历程
- 收稿日期: 2024-09-27
- 修回日期: 2025-02-23
- 网络出版日期: 2025-03-01
- 刊出日期: 2025-03-01

Extended Target Tracking Method under Non-stationary Abnormal Noise Conditions

1.
School of electrical engineering and Information Engineering, Lanzhou University of Technology, Lanzhou 730050, China
2.
School of Automation Science and Engineering, Xi’an Jiaotong University, Xi’an 710049, China

Funds: The National Natural Science Foundation of China (62163023, 61873116, 62366031, 62363023), Gansu Provincial Basic Research Innovation Group of China (25JRRA058), The Central Government’s Funds for Guiding Local Science and Technology Development of China (25ZYJA040), Gansu Provincial Key Talent Project of China (2024RCXM86), Gansu Provincial Special Fund for Military-Civilian Integration Development of China

摘要

摘要: 针对非平稳异常噪声环境下扩展目标跟踪问题，该文提出一种基于高斯-学生t混合(GSTM)扩展目标跟踪方法。首先，将过程噪声和量测噪声建模为GSTM分布，以表征非平稳厚尾噪声，并通过引入伯努利随机变量，将目标的运动状态和量测似然函数建模为分层高斯形式。其次，在随机矩阵(RMM)滤波框架下，使用变分贝叶斯方法详细推导了非平稳厚尾噪声下的GSTM扩展目标跟踪算法。该算法通过建模高斯噪声与厚尾噪声之间的非平稳过程，精确表征噪声特性，从而在非平稳异常噪声环境下稳健捕捉扩展目标的质心位置和轮廓形态。最后，构建非平稳异常噪声环境下的扩展目标跟踪仿真实验，并通过高斯-瓦瑟斯坦距离对实验结果进行效果评估，验证了所提出算法的合理性。此外，真实场景实验结果进一步证明了该算法在实际应用中的有效性和鲁棒性。
- 扩展目标跟踪 /
- 随机矩阵 /
- 高斯-学生t混合分布 /
- 变分贝叶斯方法
Abstract: Objective This paper addresses the problem of extended target tracking in the presence of non-stationary abnormal noise. Traditional Gaussian extended target filters and Student’s t filters rely on the assumption of stationary noise distributions, which limits their performance in environments with non-stationary abnormal noise. Non-stationary noise, common in practical applications, is especially prevalent in complex environments where the noise frequently shifts between Gaussian and heavy-tailed distributions. To overcome this challenge, a Gaussian-Student’s t Mixture (GSTM) distribution is proposed for modeling non-stationary abnormal noise in extended target tracking. The GSTM distribution is used to model the noise accurately, and a filter is developed to track the target’s kinematic state and shape effectively under non-stationary measurement and process noise conditions. This method is shown to be robust in complex environments, offering enhanced accuracy, robustness, and applicability for extended target tracking. Methods The GSTM distribution is employed to model both process and measurement noise, enabling dynamic adjustment of mixture parameters to capture the evolving characteristics of noise distributions in non-stationary environments. To optimize computation, Bernoulli random variables are introduced, and the target’s one-step prediction and measurement likelihood functions are reformulated as a hierarchical Gaussian model based on the GSTM distribution. This approach facilitates adaptive switching between Gaussian and Student’s t distributions, streamlining the inference process and simplifying posterior computation, which reduces the complexity of parameter estimation. Within the Random Matrix Model (RMM) framework, Variational Bayesian (VB) inference is applied to jointly estimate the target’s kinematic state, extension state, mixture parameters, and noise characteristics. During the filtering update phase, a dynamic adjustment mechanism is introduced for the one-step prediction error covariance matrix and observation noise covariance matrix, ensuring the model to maintain robustness and adaptability in complex, non-stationary noise environments. Results and Discussions The introduction of the GSTM distribution for modeling non-stationary abnormal noise enables robust tracking of both the centroid and shape contour of extended targets in such environments. Theoretical derivations and experimental validations confirm the effectiveness of the proposed method for single extended target tracking under non-stationary noise conditions. Simulation and real-world results demonstrate significant performance advantages. First, in terms of tracking accuracy, the proposed algorithm achieves a notably lower Root Mean Square Error (RMSE) for centroid tracking compared to other algorithms (Fig. 2, Fig. 6), effectively adapting to dynamic changes in non-stationary noise, and offering superior accuracy and stability. Second, for adaptive estimation of target shape, the algorithm shows considerable improvements in non-stationary noise environments, providing more accurate contour estimation (Fig. 3, Fig. 7). It also maintains high robustness under evolving target shapes. Moreover, the algorithm exhibits faster convergence and greater stability in complex environments (Fig. 2, Fig. 4), with a significantly lower Gaussian Wasserstein Distance (GWD) mean compared to other methods (Fig. 4, Fig. 8). In practical experiments, a vehicle operated in environments with obstacles like tree branches, where the noise is non-stationary, further validated the algorithm’s performance. Under these conditions, the proposed algorithm demonstrated exceptional stability and robustness throughout the tracking process (Fig. 9), outperforming other algorithms and highlighting its adaptability and reliability in complex dynamic environments. Conclusions This paper proposes an extended target tracking method based on the GSTM distribution, overcoming the limitations of traditional algorithms in adapting to non-stationary anomalous noise environments. The GSTM distribution is used for noise modeling, combined with the RMM framework, and the VB method along with hierarchical Gaussian modeling simplifies the computational process, enhancing the algorithm’s adaptability and robustness. Experimental results across shape-invariant, shape-evolving, and real-world scenarios demonstrate the following: (1) The proposed algorithm significantly outperforms existing methods in robustness, particularly in centroid tracking and shape estimation. (2) The noise model is adaptively adjusted under non-stationary noise and dynamic target evolution, enabling high-precision tracking of extended targets. (3) In complex real-world scenarios, the algorithm successfully tracks small vehicles, further validating its effectiveness in practical applications. Future research could explore integrating multi-target tracking theories, extending the algorithm to multi-extended target tracking scenarios, and addressing more complex environmental challenges to further enhance its practicality and performance in multi-target settings.
- Extended target tracking /
- Random matrix /
- Gaussian-Student’s t Mixture (GSTM) distribution /
- Variational Bayesian (VB) method

HTML全文

1. 引言

随着无线通信系统的逐步发展，定位技术在其中扮演着越来越重要的角色。在6G愿景中，定位服务将与通信、计算、控制和感知等功能进行更深度的融合，构成多功能、高聚合度、高效率的网络^[1]。文献[2]也提出了增强的定位服务嵌入超密度移动网络中的架构，以提供更好的网络服务。并且定位的精度要求也从5G时代的2维空间10 cm提升到3维空间1 cm^[3]。6G系统的设计特性为高分辨率定位的实现创造了条件，也对一些现有技术提出了挑战。

首先，定位系统需要适应6G的信道特点。因为定位系统当中重要的一环是对信道中蕴含的到达时间(Time Of Arrival,TOA)和到达角(Angle Of Arrival, AOA)等传播参数的估计(并且TOA估计也是AOA估计的基础环节)。6G网络在THz频段以下的最大带宽约为1 GHz，典型带宽为300～800 MHz^[4]，这意味着信号在空间中的厘米级传播将导致在信道模型中出现小数时延。要设计和测试高分辨率定位系统，必须先在信道仿真实现中体现高分辨率的时延，以准确还原实际场景的传播环境对定位信号和算法产生的影响。

经典的高分辨率信道仿真实现方案是时域过采样方法^[5]。只要过采样阶数充分大，就可以对信道当中的小数采样时延参数进行精确仿真。但是过采样方法的弊端在于其复杂度随着过采样阶数的增加而指数增加，并且在实现过程中滤波器的因果性要通过截断窗函数来近似保证。另一种实现方案是多速率有限冲激响应(Finite Impulse Response, FIR)滤波器组^[6]。与过采样方法不同，该方法通过线性插值或多相结构滤波器组来实现与过采样方法相同的效果，并且复杂度更低。然而当所需过采样阶数增高时，滤波器设计的复杂度以及滤波过程所带来的时延开销也会急剧增大。因此需要设计一种低复杂度但与过采样方法保持相同高精度的信道仿真实现方案。

其次，该系统的实现依赖于6G系统的分布式网络架构^[4]。分布式锚点系统可以给定位系统提供更细的坐标划分，更多的锚点数量，更完善的覆盖，这些都能为定位精度的提升创造有利条件。但是该系统也存在时钟漂移导致的同步问题。6G系统要求系统同步误差在1 ns水平^[4]，但1 ns的同步误差将会导致30 cm的定位误差，通信能够容忍的同步误差在高分辨率定位要求下变得不可接受。传统的基于匹配滤波的TOA估计和极大似然定位的系统^[7]由于严重依赖系统的同步性，在没有任何外部信息输入的条件下难以克服上述同步误差带来的影响^[8]。文献[9]采用节点优选法优化了到达时间差(Time Difference Of Arrival, TDOA)并取得了较好的定位结果；文献[10]采用半定松弛方法进一步优化了TDOA下的位置解算，适应更大的同步误差。但是在6G分布式场景中，基站与基站以及基站与锚点间均存在随机的同步误差，TDOA机制难以从根本上解决该问题。而基于往返时间(Round Trip Time, RTT)的定位方案^[11]虽然可以使用同源时钟克服上述同步误差，但需要上下行链路的双向交互和持续进行的调度配合才能完成定位，对空口设计的要求高。因此该场景下的定位系统应该能够对抗同步误差，并且只需要单次链路传输和异步时钟系统。

最后，6G中多入多出(Multi-Input Multi-Output, MIMO)支持的天线规模将进一步增长，超大规模MIMO(ultra-massive MIMO)的应用为信号参数提供了更多的维度^[12]，尤其为高分辨率的AOA估计提供了保障。

基于上述分析，本文提出了一种新的面向6G的高分辨率无线信道频域仿真方法及定位技术；在信道仿真实现方面，采用频域等效的方法在信道中引入小数时延，利用时频等效将时域过采样过程转换为频域处理，在降低复杂度的同时直接产生基带采样率下的等效时频域信道响应；而在定位技术方面，设计了基于首到达径估计的AOA定位系统。虽然时延检测依然是AOA定位的基础，但是由于AOA信息不依赖于测量出的绝对时间，其检测只需要通过检测首到达径来完成，因此可以不受同步误差的影响并且利用大规模天线的增益完成高精度定位。

2. 信号结构与系统模型

2.1 定位信号建模

AOA信息蕴含于阵列天线接收信号之间的相位差当中，并且与阵列天线的几何结构有关。为了简化系统，同时结合实际系统配置，每个锚点上的接收阵列建模为如图1所示的双ULA组合结构。

图 1 接收阵列结构

下载: 全尺寸图片幻灯片

图1中的接收阵列由 $\mu$ 和 $\lambda$ 两个方向的ULA组合而成，每个方向各 $M$ 个以半波长为间隔排列的阵元，用蓝色和红色区分开来。黑色阵元是 $\mu$ 和 $\lambda$ 子阵列的共同参考阵元，其基准相位设置为0。 $\left( {{x_i},{y_i}} \right)$ 为第 $i$ 个锚点在公有直角坐标系中的坐标。每个锚点的来波方向采用其所带阵列的自有极坐标系来表示，如图1中第 $i$ 个锚点的来波方向记为 ${\varphi _i}$ 。每个阵列的 $\mu$ 和 $\lambda$ 方向与公有直角坐标系的 $x$ 和 $y$ 方向保持一致，因此自有极坐标系与公有直角坐标系只是原点平移关系。

根据天线建模，定位目标与锚点之间构成一个单输入多输出(Single-Input Multiple-Output, SIMO)链路。为表述方便，以单个正交频分复用(Orthogonal Frequency Division Multiplexing, OFDM)链路的单次传输为例，在接收端子阵列 $\mu$ 上切除循环前缀后的信号为( $\lambda$ 子阵列的结构与之相同)

${{y}}_\mu ^{(m)} = {{s}} \otimes {{h}}_\mu ^{(m)} + {{w}}$

(1)

其中， ${{y}}_\mu ^{(m)}$ 表示第 $m$ 个天线上的接收信号， ${{s}}$ 为发送的时域导频(即用于定位的特定格式的探测参考确知信号)， ${{w}}$ 为加性高斯白噪声， $\otimes$ 表示圆周卷积。 ${{h}}_\mu ^{(m)}$ 可以展开写成

$h_\mu ^{(m)}[n] = \sum\limits_{l = 1}^{{N_{\rm{p}}}} {{\alpha _l}} \exp \left( {{\rm{j}}{\rm{\pi }}(m - 1)\sin \theta _\mu ^l} \right)\delta \left[ {n - \tau _l^{{\rm{syn}}}} \right]$

(2)

其中， ${\alpha _l}$ 为多径信道的第 $l$ 径的复增益， $\theta _\mu ^l$ 表示 $\mu$ 子阵列上第 $l$ 径的AOA, ${N_{\rm{p}}}$ 表示多径总数。 $\tau _l^{{\rm{syn}}}{\rm{ = }} \tau _l^{{\rm{prop}}} + {\tau ^{\rm{e}}}$ 是第 $l$ 径的复合时延，由传播时延 $\tau _l^{\rm{prop}}$ 和同步误差 ${\tau ^{\rm{e}}}$ 构成。令OFDM子载波总数为 ${N_{{\rm{sc}}}}$ , ${{F}}$ 为傅里叶变换矩阵，则频域接收信号

$\left. \begin{aligned} & {{Y}}_\mu ^{(m)} = {{Fy}}_\mu ^{(m)} = {\rm{diag}} \{ {{S}}\} {{H}}_\mu ^{(m)} + {{W}}\\ & H_\mu ^{(m)}[k] = \sum\limits_{l = 1}^N {{\alpha _l}} \exp \left( {{\rm{j}}{\rm{\pi }}(m - 1)\sin \theta _\mu ^l} \right)\\ & \qquad\qquad \cdot\exp \left( { - {\rm{j}}2{\rm{\pi }}\frac{{k\tau _l^{{\rm{syn }}}}}{{{N_{{\rm{sc}}}}}}} \right) \end{aligned} \right\}$

(3)

其中， ${{Y}}_\mu ^{(m)}$ 为 $\mu$ 子阵列第 $m$ 个天线上的频域接收信号， ${\rm{diag}}\{ \cdot \}$ 表示由向量生成的对角矩阵， ${{H}}_\mu ^{(m)}[k]$ 为 $\mu$ 子阵列第 $m$ 个天线对应链路的频域信道响应， ${{W}}$ 为转到频域的加性高斯白噪声。令 ${{\cal Y}_\mu } = \left[ {{{Y}}_\mu ^{(1)}\ \ {{Y}}_\mu ^{(2)} \ \ ···\ \ {{Y}}_\mu ^{(M)}} \right]$ ，则 $\mu$ 子阵列上的接收信号聚合为 ${N_{{\rm{sc}}}} \times M$ 维的矩阵 ${{\cal Y}_\mu }$ 。由于 $\mu$ 和 $\lambda$ 子阵列的接收信号在后续的AOA估计算法当中是独立作为输入的并且是独立处理的，为了表述方便将在接下来章节的表述中去掉脚标 $\mu$ 和 $\lambda$ 。

2.2 定位系统框架

在一般的定位系统中，定位信息的承载者是设计好的现有信号，即定位导频。而定位的几何结构由锚点与定位目标之间的空间关系决定。定位参数信息则蕴含在导频所经历的信道当中，例如信道的传播时延(TOA)或由到达角引起阵列间相位差(AOA)等等。通过特定的接收端算法对信号中的定位参量信息进行估计，再根据几何结构进行位置的联合解算，这是定位系统的一般架构，如图2所示。

图 2 定位系统的一般架构

下载: 全尺寸图片幻灯片

由图2可知，若要对高分辨率定位系统进行仿真，必须首先保证实现高分辨率的信道仿真。同时，定位算法也可以拆分为参数估计部分与位置解算部分。因此本文也按照该结构来展开。在第3节将介绍基于频域变换的高分辨率信道仿真，作为时延定位参量在信道中引入的基础。而在第4节中，基于首到达径检测的AOA估计算法以及基于AOA信息的位置估计方法构成整个定位方案。

3. 高分辨率信道仿真

在前面的论述中，最基本的高分辨率信道仿真方法是过采样。而本文中将要提出的高分辨率信道仿真方法也源自于对过采样的频域等效，将时域过采样过程转换为频域处理。此时信道实现为基带信号与等效基带信道响应的直接作用(频域乘积或时域卷积)，从而避开了复杂的升降采样和滤波操作，减少了对过采样信号中冗余信息的处理，使得信道实现在基带采样率下完成。具体方法分为如下3个步骤。

3.1 信道参数生成

设TDL信道的统计特性为广义平稳非相关散射(Wide Sense Stationary Uncorrelated Scattering, WSSUS)^[13]，且信道中同时存在时选衰落和频选衰落^[14]。抽头时延 ${{t}} = \left[ {{t_0}\:{t_1} \ ··· \ {t_{L - 1}}} \right]$ ，抽头平均功率 ${{P}} = \left[ {{P_0}\:{P_1} \ ··· \ {P_{L - 1}}} \right]$ ，基带采样率 ${f_{\rm{s}}}$ 以及最大多普勒频移 ${f_{\max }}$ 由TDL模型^[5]提供，作为系统的输入。根据信道的WSSUS特性，其时域和频域的衰落特性可以分开先后实现^[15]。信道系数是关于时间的函数， ${{a}}\left[ {n{T_n}} \right] = {{a}}[n]$ 表示对应第 $n$ 个输入样值 ${x_n}$ 的信道响应。将所有 $N$ 个发送采样对应的 ${{a}}[n]$ 合并可以得到维度为 $N \times L$ 的2维信道系数矩阵 ${{A}} = [{{a}}[0]\: {{a}}[1] \ ···\ {{a}}[N - 1]]^{\rm{T}}$ ，其中 $L$ 为信道记忆长度。而每一个 ${{A}}$ 可以通过文献[15]中的正弦和方法得到。注意到此处的 ${{A}}$ 相当于前面分析当中的 $h[n]$ ，因此抽头时延可以通过对 ${{A}}$ 的每一列进行线性变换来引入。

3.2 线性变换矩阵生成

根据基带采样率得到小数时延 ${{d}} = {{t}}/{T_s} = \left[ {d_0}\:{d_1} ··· {d_{l - 1}} \right]$ ，而对小数时延进行公分母化可以得到每个采样的整数位置 ${p_n}$ 以及过采样系数 $q$ ，即 ${d_n} = {p_n}/q$ 。但此时最小公倍数法得到的 $q$ 很容易变得过大，甚至超出某些处理器的位宽。根据sinc函数的特性，越靠近采样主值位置的值也越接近主值。因此可以先选择一个合理的 $q$ 值，对小数时延进行如下的近似操作

${{d}} = \left\langle {\frac{{q{{t}}}}{{{T_{{s}}}}}} \right\rangle /{T_{{s}}}$

(4)

其中 $< \cdot >$ 操作表示四舍五入，近似调整后的 ${{d}}$ 是对 ${{t}}$ 在过采样倍率 $q$ 之下的近似结果。

接下来需要确定频域的截断窗长度为 $W = \left\lceil {{d_{L - 1}}} \right\rceil$ ，也就是最大小数时延的上取整。通过设置截断窗为

${{w}} = \left[ {0\;\;\,1\: ··· \:\frac{{W - 1}}{2}\;\;\,qL - \frac{{W - 1}}{2}\: ··· \:qL - 1} \right]$

(5)

本文可以将低通滤波的限带特性引入，同时降低变换矩阵的维度。为了避免在 $\omega = {\rm{\pi }}$ 出现频域混叠，需要将截断窗长 $W$ 调整为奇数，否则频域等效关系无法得到保证。这个问题可以通过对信道响应填零调整 ${d_{L - 1}}$ 的值来得到解决。线性变换矩阵的每一个元素可以写成

${\tilde F_{k,l}} = \left\{ {\exp \left( { - {\rm{j}}2{\rm{\pi }}{w_k}{d_l}} \right)} \right\}$

(6)

其中， ${\tilde F_{k,l}}$ 为 $W \times L$ 维的变换矩阵 ${\tilde{ F}}$ 的第 $k$ 行第 $l$ 列的元素， ${w_k}$ 和 ${d_l}$ 分别为 ${{w}}$ 和 ${{d}}$ 的第 $k$ 个和第 $l$ 个元素。

3.3 等效频域变换

对应第 $n$ 个输入样值 ${x_n}$ 的信道响应 ${{a}}[n]$ 的等效频域响应可以通过如下线性变换得到

${{{h}}^{{\rm{eq}}}}[n] = {\tilde{ Fa}}[n]$

(7)

对该等效频域响应进行IDFT可以得到等效时域响应

${\widehat {{h}}^{{\rm{eq}}}}[n] = {{\cal F}^{ - 1}}\left\{ {{{{h}}^{{\rm{eq}}}}[n]} \right\}$

(8)

而这里的 ${{\cal F}^{ - 1}}\{ \cdot \}$ 操作可以直接用快速傅里叶逆变换(Inverse Fast Fourier Transform, IFFT)算法进行。重复上述式(7)和式(8)，可以得到所有采样x_n对应的时域等效信道响应。将所有的信道响应聚合为等效信道矩阵 ${{H}} = [{\widehat {{h}}^{{\rm{eq}}}}[1]\ \:{\widehat {{h}}^{{\rm{eq}}}}[2] \ ···\ {\widehat {{h}}^{{\rm{eq}}}}[N - 1]]$ 。

有以下几点结论值得注意。首先， ${{H}}$ 是通过对 ${{A}}$ 进行频域变换得到的采样率适配的低通等效信道响应。再者，频域等效方法可以有效降低复杂度。在时域过采样方法中，若低通滤波器的符号扩展位数为 ${L_{\rm{s}}}$ ，则滤波器长度为 $q{L_{\rm{s}}} + 1$ ，其复杂度将会随着 $q$ 和 ${L_{\rm{s}}}$ 的增长而急剧增长。过采样方法的复杂度为 $O\left( {NL{q^2}{{\left( {{L_{\rm{s}}} + 1} \right)}^2}} \right)$ ，即使采用FFT近似的方法实现卷积操作，其复杂度依然为 $O(G\lg (G))$ ，其中 $G = NLq\left( {{L_{\rm{s}}} + 1} \right)$ 。而频域等效方法的复杂度则不取决于 $q$ 和 ${L_{\rm{s}}}$ ，其线性变换矩阵 ${\tilde{ F}}$ 的尺度与 $q$ 无关，且线性变换的复杂度为 $O(WL)$ 。不考虑卷积，频域等效方法的复杂度是近似对数线性的，在 $O(NL\lg (L))$ 量级。可见频域等效方案在同等精度下有着巨大的复杂度优势。最后，虽然上述信号建模与推导均在SISO场景下完成，该方法也适用于非相干MIMO信道的精确时延实现，只需要逐链路采用该算法即可。因此该信道仿真方法可用来实现第2节定位场景中的SIMO信道，为下面的高分辨率定位技术仿真提供平台基础。

4. 高分辨率定位技术

4.1 基于首到达径检测的AOA估计算法

观察式(3)可知，信道响应 ${{H}}_{\rm{x}}^{(m)}$ 当中包含了复合时延信息 $\tau _l^{\rm{syn}}$ ( $\tau _1^{\rm{syn}}$ 即为首到达径复合时延)以及角度信息 $\theta _{\rm{x}}^l$ ( $\theta _{\rm{x}}^1$ 为首径AOA)。将首到达径时延信息 $\tau _1^{\rm{syn}}$ 补偿后可以认为 ${{H}}_{\rm{x}}^{(m)}$ 当中主要包含角度相位信息，随后通过错位共轭相乘即可解出 ${{H}}_{\rm{x}}^{(m)}$ 当中包含的关于角度的信息。根据上述思路，AOA估计算法可以分为3个部分：信道估计、时延补偿和角度估计。

4.1.1 信道估计

递归最小二乘(Recursive Least Squares, RLS)算法为信道估计的优选方案。RLS相比于最小均方误差(Least Mean Squares, LMS)算法的收敛速度更快，需要的采样数更少^[16]。采用RLS的另一个好处是其对时变信道有一定的自适应能力，在室内低速移动的情况下可以较好地跟踪信道变化。RLS算法是迭代信道估计算法，需要多次传输定位导频信号。1次传输接收到的接收信号矩阵 ${\cal Y}$ 记为一个快照。由于链路之间不相关，RLS在同一组天线上的不同阵元之间是并行处理的，互相之间没有依赖关系，因此下面以单个阵元上处理流程为例。记第 $m$ 个阵元的第 $u$ 次传输快照为 ${{Y}}_u^{(m)}$ , ${{Y}}_u^{(m)}[k]$ 为该向量的第 $k$ 个元素。假设总的快照数为 ${U_t}$ ，那么RLS算法的总迭代次数即为 ${U_t}$ 次。在第 $u$ 次迭代当中，RLS算法依次执行以下4个步骤：

(1) 计算误差： ${{e}}_u^{(m)}[k] = {{Y}}_u^{(m)}[k] - {{H}}_{u - 1}^{(m)}[k]{{S}}[k]$ ；

(2) 计算卡尔曼增益向量： ${{K}}_u^{(m)}[k] \!=\! {{P}}_{u - 1}^{(m)}[k]{{S}}[k]/ \left( {\lambda + {{P}}_{u - 1}^{(m)}[k]|{{S}}[k]{|^2}} \right)$ ；

(3) 更新相关矩阵的逆矩阵： ${{P}}_u^{(m)}[k] = 1/ \lambda {{P}}_{u - 1}^{(m)}[k]\left( {1 - {{K}}_u^{(m)}[k]{{{S}}^*}[n]} \right)$ ；

(4) 更新参数： ${{H}}_u^{(m)}[k] \!=\! {{H}}_{u - 1}^{(m)}[k] \!+\! {{{e}}_u}[k]{{K}}_u^{(m)}[k]$ 。

随着 $u$ 的步进，重复执行迭代过程，每次以新的快照作为输入，按照步骤逐次更新以上各项参数。最后一次迭代得到的 ${{H}}_{{U_t}}^{(m)}$ 即为信道估计输出。算法启动时，对 ${{H}}_0^{(m)}[k]$ 和 ${{P}}_0^{(m)}$ 进行初始化： ${{H}}_0^{(m)}[k] = {{\textit{0}}}$ , ${{P}}_0^{(m)} = 1/d$ 。d和λ根据信道的时变性确定，是经验值。一般时变性弱时取 $d = 0.01$ , $\lambda = 0.999$ 。注意到每个阵元上的信道响应是独立计算的，因此对于每个接收天线最终都可以得到其信道估计值 ${{\tilde{ H}}^{(m)}} = {{H}}_{{U_t}}^{(m)}$ 。

4.1.2 时延补偿

在得到信道响应后，利用傅里叶变换的性质可以进行时延估计^[17]

$\begin{split} & {{\hat \tau }^{\rm{syn}}} = \mathop {\rm{argmax} }\limits_{\tau \in \mathfrak{W}} \dfrac{1}{M}\sum\limits_{m = 1}^M \left| \sum\limits_{k = 0}^{{N_{{\rm{sc}}}} - 1} {{{\widehat {{H}}}^{(m)}}}\right| [k]\exp \left( {{\rm{j}}2{\rm{\pi }}\frac{{k\tau }}{{{N_{\rm{sc}}}}}} \right), \\ \,& {\mathfrak{W} = \left\{ {\tau \mid 0 < \tau < {L_w},\tau \in {\mathbb{Z}^ + }} \right\}} \\[-10pt] \end{split}$

(9)

其中， ${L_{{w}}}$ 为搜索窗长度。时移补偿量 $\exp ({\rm{j}}2{\rm{\pi }}k\tau /{N_{{\rm{sc}}}})$ 通过在频域补偿相移将首到达径向帧头移动。记相位补偿后的信道响应为 ${\widetilde {{H}}^{(m)}}$ , ${{{H}}^{(m)}}[k] = {\widehat {{H}}^{(m)}}[k] \exp \left( {{\rm{j}}2{\rm{\pi }}\dfrac{{k{{\hat \tau }^{{\rm{syn}}}}}}{{{N_{{\rm{sc}}}}}}} \right)$ ，则 $\left| {\displaystyle\sum\limits_{k = 0}^{{N_{{\rm{sc}}}}} {{{\widetilde {{H}}}^{(m)}}} [k]} \right| = \left| {{{\widetilde {{h}}}^{(m)}}[0]} \right|$ 。若首到达径为最强径，则式(9)寻找的是使补偿后0位置时域信道响应幅度最大的时延补偿值，即首到达径的混合时延估计值 ${\hat \tau ^{{\rm{syn}}}}$ 。

若 ${\hat \tau ^{{\rm{syn}}}} = \tau _1^{{\rm{syn}}}$ ，则时延补偿后的首径信道响应为

$\begin{split} {\widetilde {{h}}^{(m)}}[0] =\,& {N_{\rm{sc}}}{\alpha _1}\exp \left( {{\rm{j}}{\rm{\pi }}(m - 1)\sin \theta _{\rm{x}}^1} \right) \\ & + {N_{\rm{sc}}}\sum\limits_{l = 2}^{{N_{\rm{p}}}} {{\alpha _l}} \exp \left( {{\rm{j}}{\rm{\pi }}(m - 1)\sin \theta _{\rm{x}}^l} \right) + {{\xi }^{(m)}}[n] \end{split}$

(10)

其中， ${\xi ^{(m)}}$ 为信道估计结果中带有的误差。可以观察到，在视距(Light-Of-Sight, LOS)传播条件下， $|{\alpha _1}|$ 远大于其他分量，此时可以认为 ${\widetilde {{h}}^{(m)}}[0]$ 成功分离出了首到达径的信道响应。

4.1.3 角度估计

进一步地，对 $M$ 个阵元上的首径信道响应进行共轭错位相乘

$\begin{split} {\zeta ^{(m)}} =\,& \left( {\sum\limits_{k = 0}^{{N_{{\rm{sc}}}} - 1} {{{\tilde{ H}}^{(m)}}} [k]} \right)\left( {\sum\limits_{k = 0}^{{N_{{\rm{sc}}}} - 1} {{{\tilde{ H}}^{(m + 1)*}}} [k]} \right)\\ {\rm{ = }}\,&N_{{\rm{sc}}}^2\left| {{\alpha _1}} \right|\exp \left( {{\rm{j\pi }}\sin {\theta ^1}} \right) \\ & + {\left( {{N_{{\rm{sc}}}}\sum\limits_{l = 2}^{{N_{\rm{p}}}} {{\alpha _l}} \exp \left( {{\rm{j\pi }}\sin {\theta ^l}} \right)} \right)^2} + {\eta ^{(m)}} \end{split}$

(11)

其中第1项当中的信道复增益 ${\alpha _1}$ 已经通过共轭相乘变为实数幅值 $|{\alpha _1}|$ ，而AOA信息蕴含在该项的复相位当中。 ${\eta ^{(m)}}$ 为 ${\xi ^{(m)}}$ 与信道响应经过线性组合产生的综合噪声项，在LOS传播以及较高信噪比条件下，由于强度较弱，其对 ${\zeta ^{(m)}}$ 的相位产生的影响较小。将 $M - 1$ 个共轭相乘结果 ${\zeta ^{(m)}}$ 合并，则AOA估计结果为

${\hat \theta ^1} = \arcsin \left( {\frac{1}{{\rm{\pi }}}\angle \left( {\sum\limits_{m = 1}^{M - 1} {{\zeta ^{(m)}}} } \right)} \right)$

(12)

其中， $\angle ( \cdot )$ 表示对一个复数取角度。 ${\hat \theta ^1}$ 是 $[ - {\rm{\pi }},{\rm{\pi }}]$ 之间的角度值，对应首径的AOA信息。

分析式(10)和式(11)可知，加快照数U_t可以提升RLS算法的估计性能。因为当迭代次数增加时，由于其快收敛以及渐进无偏特性，误差 ${\xi ^{(m)}}$ 将会逐渐降低，从而减小 ${\eta ^{(m)}}$ 造成的相位影响。因此，适当增加 ${U_t}$ 的值是一种有效提高角度估计精度的手段。而实际应用中 ${U_t}$ 的取值需要在特定场景下仿真来确定。

总结起来，基于首到达径检测的AOA估计算法可以分为以下几个步骤，如图3所示。

图 3 基于首到达径检测的AOA估计算法流程

下载: 全尺寸图片幻灯片

该算法的每个环节都是线性操作，因此复杂度主要集中在通过快照迭代估计更新信道响应的过程，快照数增加虽然能一定程度上提高性能但是也会增加处理时延，信道响应的估计准确度反映在残余项 ${\xi ^{(m)}}$ 当中，能直接影响AOA估计的准确程度。在实际应用中需要考虑到复杂度与性能的折中。

4.2 基于AOA信息的位置估计算法

在接收端通过上一小节的估计算法输出AOA信息后，将其转换到每个接收端的自有极坐标系可以得到定位角。对于锚点 $i$ ，定位角为 ${\varphi _i}$ ，与用户之间的距离为 ${r_i}$ , AOA定位问题的几何示意图如图4所示。

图 4 AOA定位问题的几何关系

下载: 全尺寸图片幻灯片

由此可以写出定位方程组

$\left. \begin{aligned} & {{{p}} = {{{p}}_i} + {r_i}{{{v}}_i}} \\ & {{{{v}}_i} = {{\left[ {\cos {\varphi _i},\sin {\varphi _i}} \right]}^{\rm{T}}}} \end{aligned} \right\}$

(13)

其中， ${{p}} = {[x\ y]^{\rm{T}}}$ 为UE在公有直角坐标系当中的坐标， ${{{p}}_i} = {\left[ {{x_i}\ {y_i}} \right]^{\rm{T}}}$ 为第 $i$ 个锚点在公有直角坐标系当中的坐标。对于每个锚点都有一个形如式(13)的方程组，将这些方程组联合起来改写成如式(14)的形式

$\left. \begin{aligned} & \left[ {\begin{array}{*{20}{c}} {{x_1}\sin {\varphi _1} - {y_1}\cos {\varphi _1}} \\ \vdots \\ {{x_{{N_{{\rm{BS}}}}}}\sin {\varphi _{{N_{{\rm{BS}}}}}} - {y_{{N_{{\rm{BS}}}}}}\cos {\varphi _{{N_{{\rm{BS}}}}}}} \end{array}} \right] \\ & \quad \cong \left[ {\begin{array}{*{20}{c}} {\sin {\varphi _1}}&{ - \cos {\varphi _1}} \\ \vdots & \vdots \\ {\sin {\varphi _{{N_{{\rm{BS}}}}}}}&{ - \cos {\varphi _{{N_{{\rm{BS}}}}}}} \end{array}} \right]\left[ {\begin{array}{*{20}{l}} {{x_0}} \\ {{y_0}} \end{array}} \right] \\ & \;{{b}}(\varphi ) \cong \nu (\varphi ) \end{aligned} \right\}$

(14)

其中， ${N_{{\rm{BS}}}}$ 为参与定位的锚点数目， ${{\varphi }} = {\left[ {{\varphi _1} \;···\; {\varphi _{{N_{{\rm{BS}}}}}}} \right]^{\rm{T}}}$ 。上面的矩阵展开式可以写成下面的变量方程形式，位置互相对应。式(14)可以通过最小二乘(Least-Squares, LS)方法解出^[18]

${{\hat p}} = {\left( {{{\nu }^{\rm{T}}}({\varphi }){\nu }({\varphi })} \right)^{ - 1}}{{\nu }^{\rm{T}}}({\varphi }){{b}}({\varphi }) = {\nu }{({\varphi })^{{\rm{pinv}}}}{{b}}({\varphi })$

(15)

注意这里的 ${\nu }{(\varphi )^{{\rm{pinv}}}}$ 是 ${\nu }(\varphi )$ 的伪逆，其中

$\det \left( {{{\nu }^{\rm{H}}}({\varphi }){\nu }({\varphi })} \right) = \sum\limits_{i = 1}^{{N_{\rm{B}}}} {\sum\limits_{j = i + 1}^{{N_{\rm{B}}}} {{{\sin }^2}} } \left( {{\varphi _i} - {\varphi _j}} \right)$

(16)

观察式(16)可知式(15)基本上不会出现无解的情况(除非 ${\varphi _i} = {\varphi _j}$ 或者 ${\varphi _i} = {\varphi _j} + {\rm{\pi }}$ ，这些都可以通过简单的调度或检测机制避免)，算法的鲁棒性可以得到保证。同时，由于式(15)是对所有角度的综合考虑，属于全局最小二乘(Total Least-Squares, TLS)，相比于对每一个式(13)所示的方程进行LS解算后再估计的方法有更高的精度。并且，该方法得到的是闭式解，计算复杂度也较低。

5. 数值仿真

本节将给出高分辨率无线信道频域仿真方法和定位技术分别在实际参数信道模型和标准场景当中的数值仿真性能。根据前面的系统设计，高分辨率信道仿真也将作为信道实现模块应用在定位系统的场景仿真当中。

5.1 高分辨率信道仿真

根据前述推导，时域过采样方法是高精度信道仿真的对比方案，拥有最优的理论性能和最高的实现复杂度。而频域等效方法是不妥协精度的低复杂度实现方案。复杂度分析的部分在3.3节已经给出，而本节选取3GPP TS38.901^[19]给出的SISO TDL-D信道模型仿真其实际性能，以频域等效方法与过采样方法分别产生的信道响应的均方误差作为性能指标。设定基带采样率为122.88 MHz，时延扩展因子为20 ns，归一化最大多普勒频移为0.001，多普勒频移特性为Jakes谱。同时过采样倍率设定为恰好能够将最接近的两径分量分辨开来的 $q = 32$ 。

在衰落信道下测试仿真方案的方法是考察其对信道统计特性的模拟能力，时选衰落体现为功率延时特性，而频选衰落体现为多普勒功率谱。在图5(a)当中可以观察到，频域等效和时域过采样方法产生的功率延时特性差别很小，且二者产生的等效信道响应的均方误差为 $2.17 \times {10^{ - 3}}$ 。频域方法的离散演示谱经过sinc插值后与信道的原始抽头平均功率参数吻合。图5(b)说明该方案也能以较高的精度来模拟信道的时选衰落。上述结果充分说明频域等效方案能够在根据TDL信道模型产生具有双选特性的信道响应时取得与过采样方案非常接近的性能表现，达到了高分辨率的要求。

图 5 信道时频域统计特性仿真

下载: 全尺寸图片幻灯片

5.2 高分辨率定位算法仿真

定位算法仿真按照2.2节的框架进行。首先根据3GPP TS38.901 Indoor-Office场景构建一个 $120\;{\rm{m}} \times 50\;{\rm{m}}$ 大小、含有12个定位锚点的室内空间^[19]。同时设定场景中的同步误差服从方差为 ${\sigma _{T{\rm{e}}}} = 50\;{\rm{ns}}$ 的截短高斯分布，其截断位置为 $[ - 2{\sigma _{T{\rm{e}}}},\:2{\sigma _{T{\rm{e}}}}]$ ，具体参见3GPP TS38.855^[20]。接着生成上行发送的SRS信号，SRS信号的产生与资源映射方式参照TS 38.211^[21]。然后运行高分辨率信道仿真算法，为每条定位链路生成等效SIMO信道响应。锚点接收到信号后，定位中心先根据各锚点接收信号功率进行锚点优选(留下最高质量的3个锚点)，再执行高分辨率定位算法，最后得出定位结果。

图6中共有3种方案参与对比，分别是基于AOA的高分辨率定位算法“AOA”、基于TOA信息采用匹配滤波器(Matched Filter,MF)进行TOA检测的定位算法“MF”以及华为在文献[22]中提出的基于TDOA的定位方案“HW”。“同步”和“非同步”分别表示测试场景中是否加入按照前述方式建模的同步误差。结果表明，AOA定位的效果能够显著对抗同步误差，并且取得比完美同步下基于TOA和TDOA的算法更好的性能，50%概率定位误差小于20 cm。虽然AOA算法在90%以上的概率收敛性由于阵列对极端入射角的象限判断会出现模糊导致大误差而比MF差，但是总体来说在90%性能线以前都能达到比理想下的MF算法更高的精度(极端角度的点只分布在特殊位置，只占整个场景面积的一小部分)。

图 6 定位误差经验累积概率函数

下载: 全尺寸图片幻灯片

6. 结论

本文的主要工作有两部分：高分辨率的信道仿真以及高分辨率的位置估计算法。信道仿真将时域过采样处理转换为频域处理，能以低复杂度实现高时延分辨率的参数信道，从而为6G信道的数值仿真和针对这些场景的各项新算法的测试提供了基础。更进一步地，本文将基于首到达径检测的AOA估计与基于AOA信息的TLS位置估计算法结合起来，实现了高精度的位置估计，同时为存在同步误差的6G分布式网络当中的高分辨率定位提供了解决方案。并且该定位方案的导频采用与普通空口信号一致的信号格式，有助于导频的多用化，符合6G深度融合网络的设计目标。

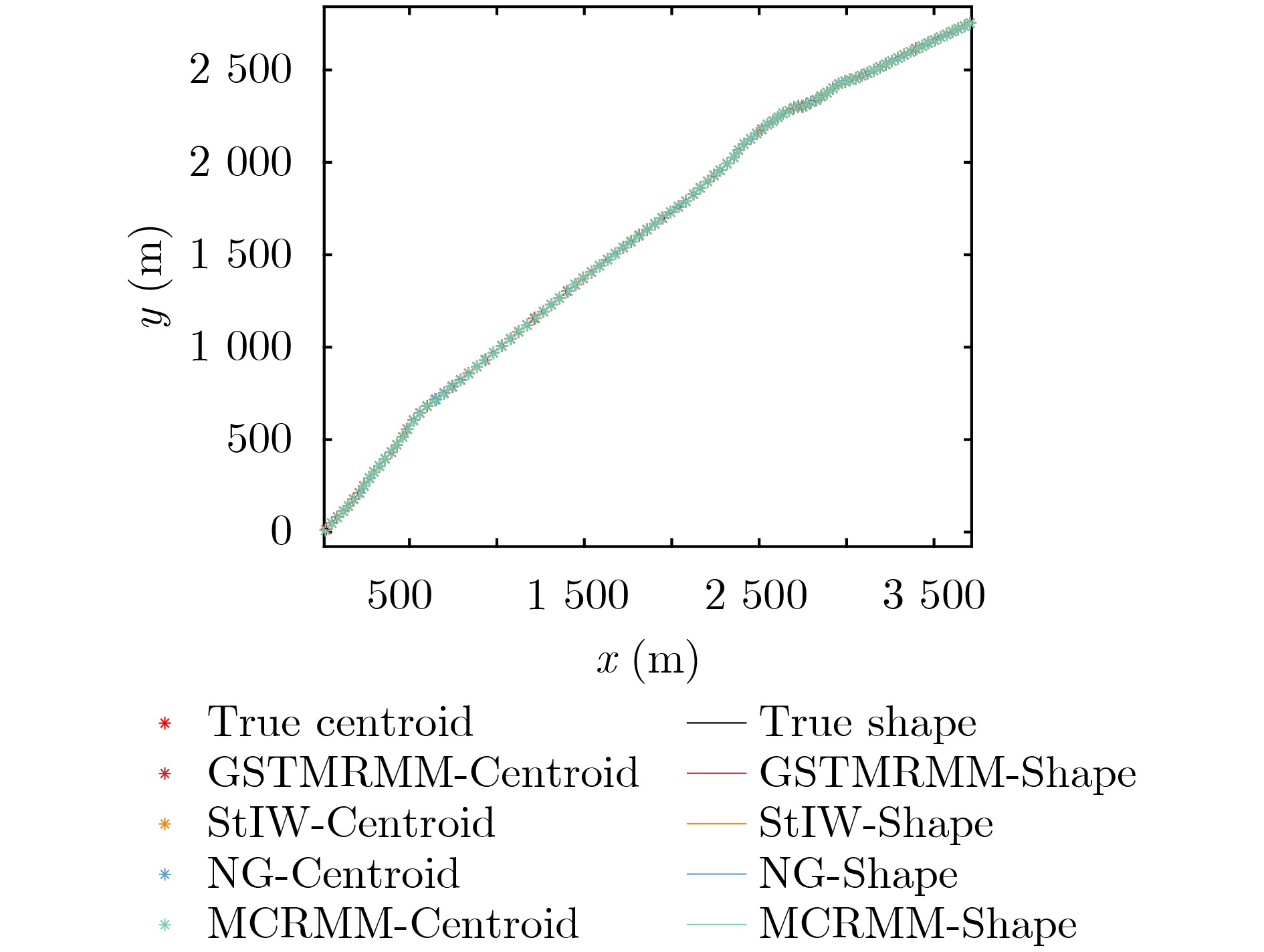

图 1 扩展目标轨迹跟踪图

下载: 全尺寸图片幻灯片

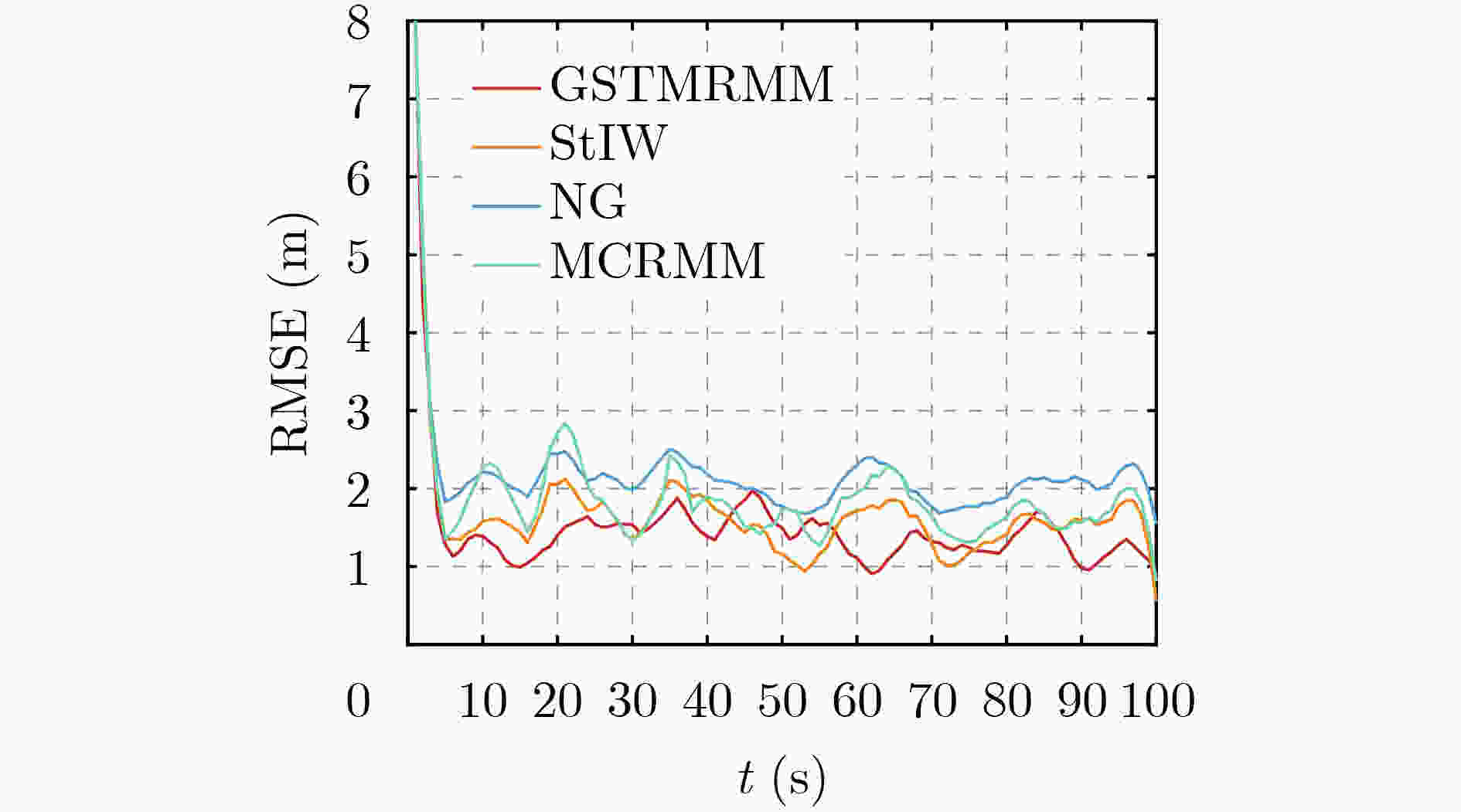

图 2 目标质心跟踪误差

下载: 全尺寸图片幻灯片

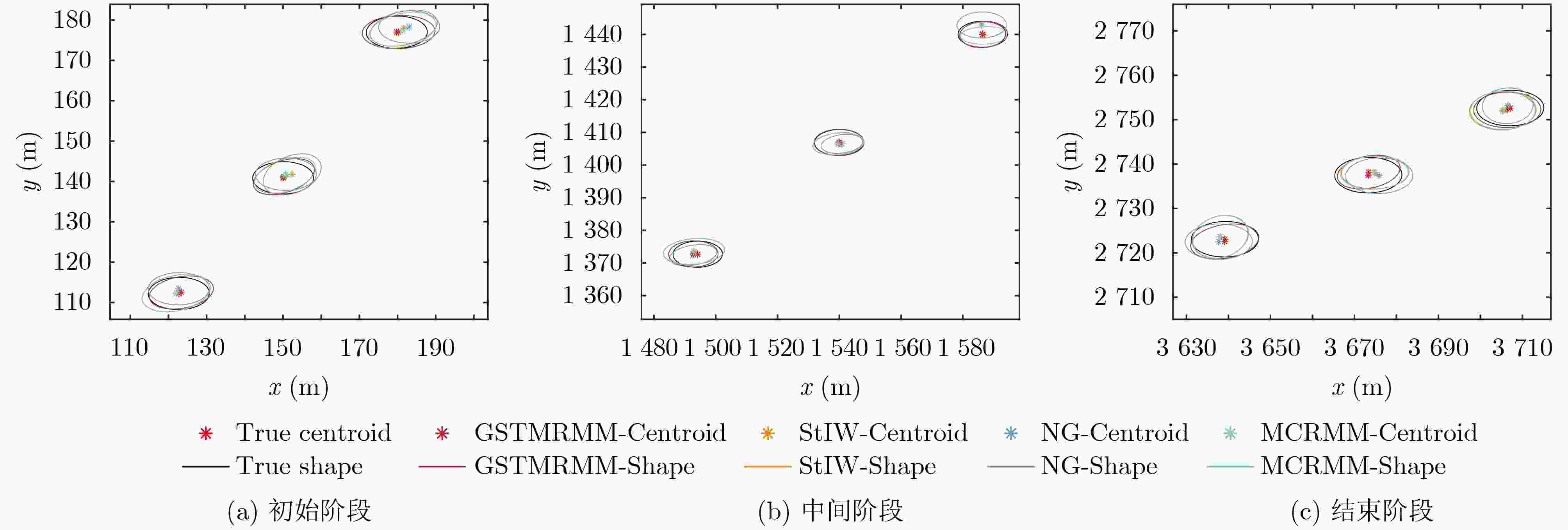

图 3 不同阶段的轮廓放大图

下载: 全尺寸图片幻灯片

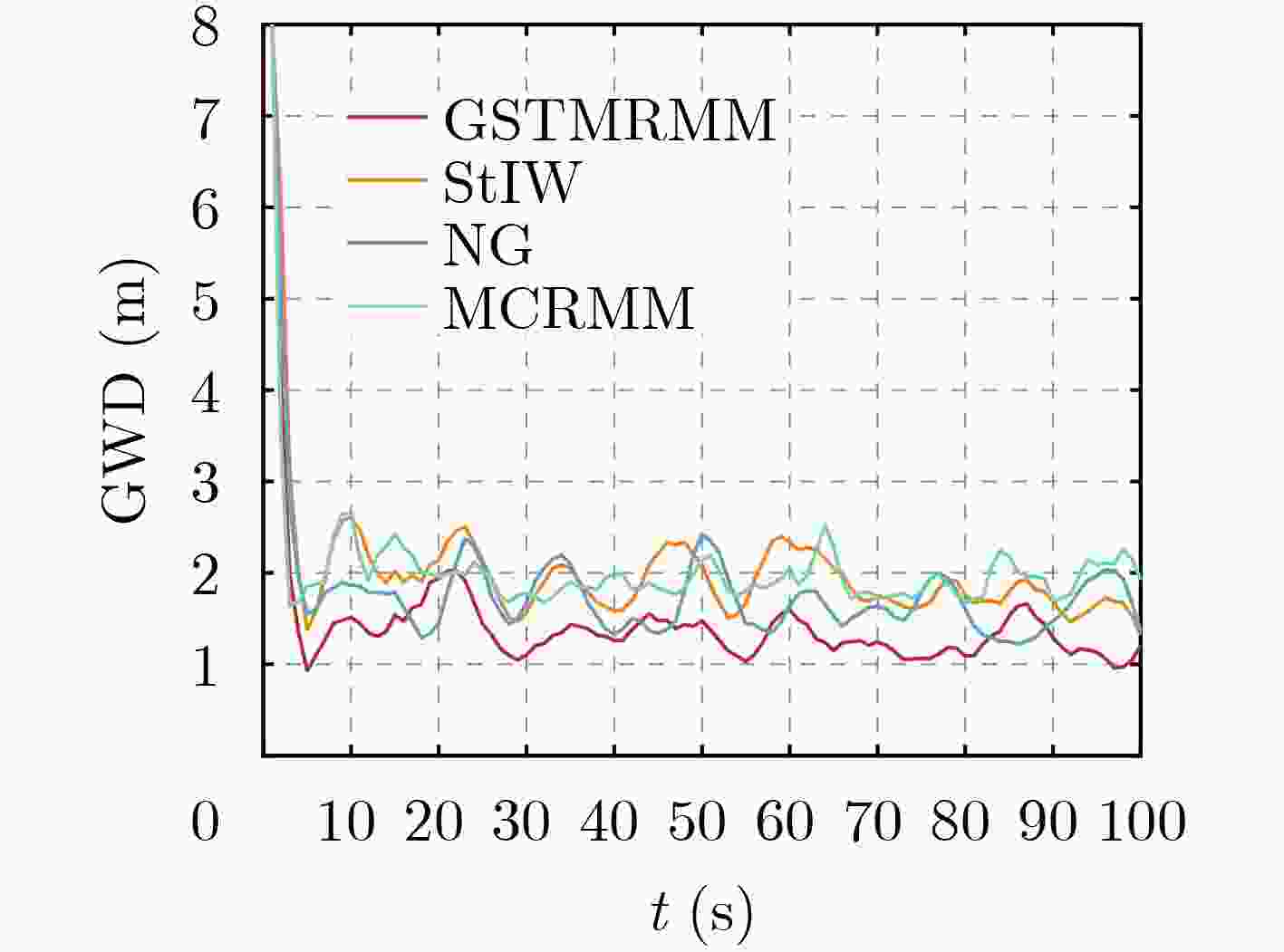

图 4 椭圆扩展目标GWD

下载: 全尺寸图片幻灯片

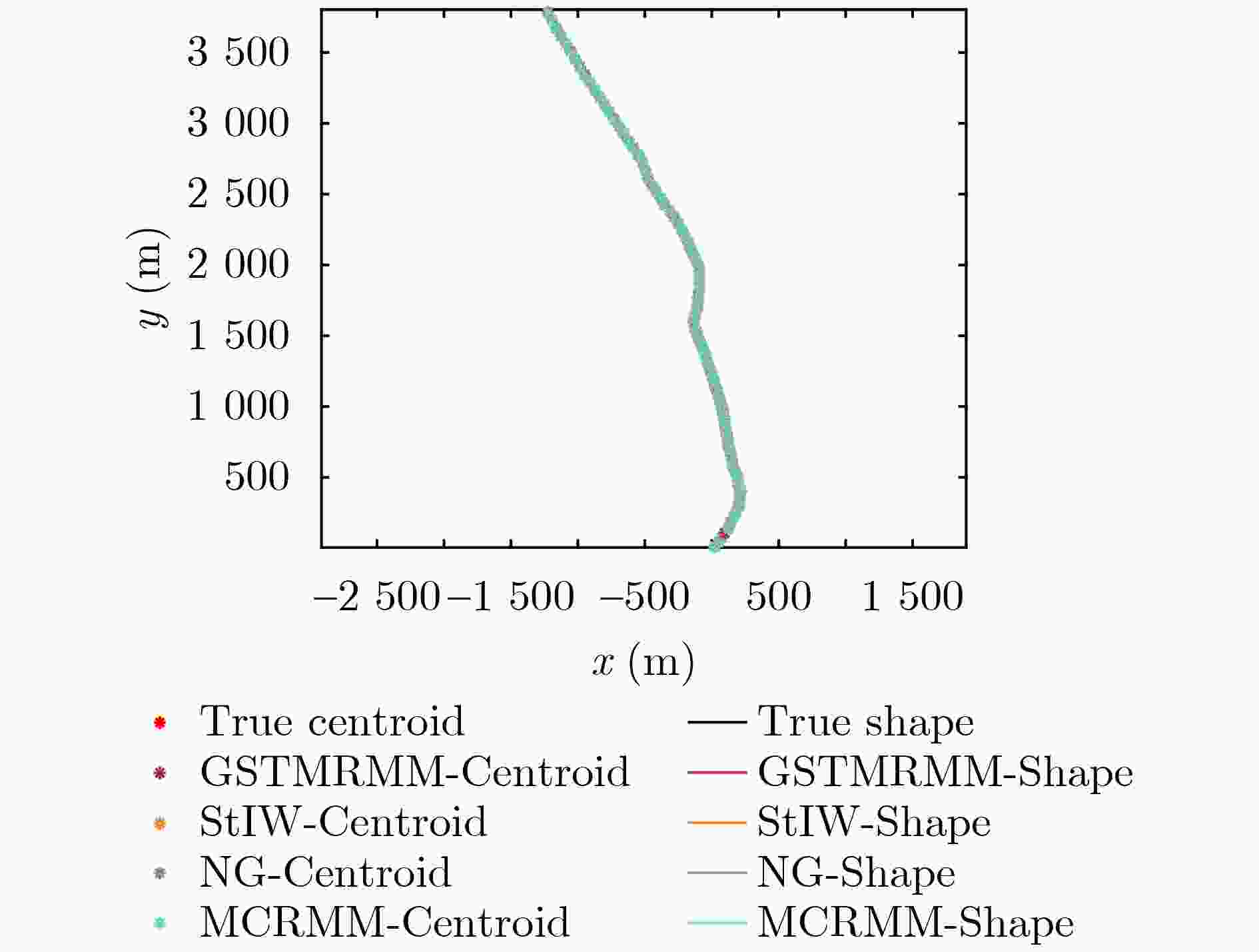

图 5 扩展目标轨迹跟踪图

下载: 全尺寸图片幻灯片

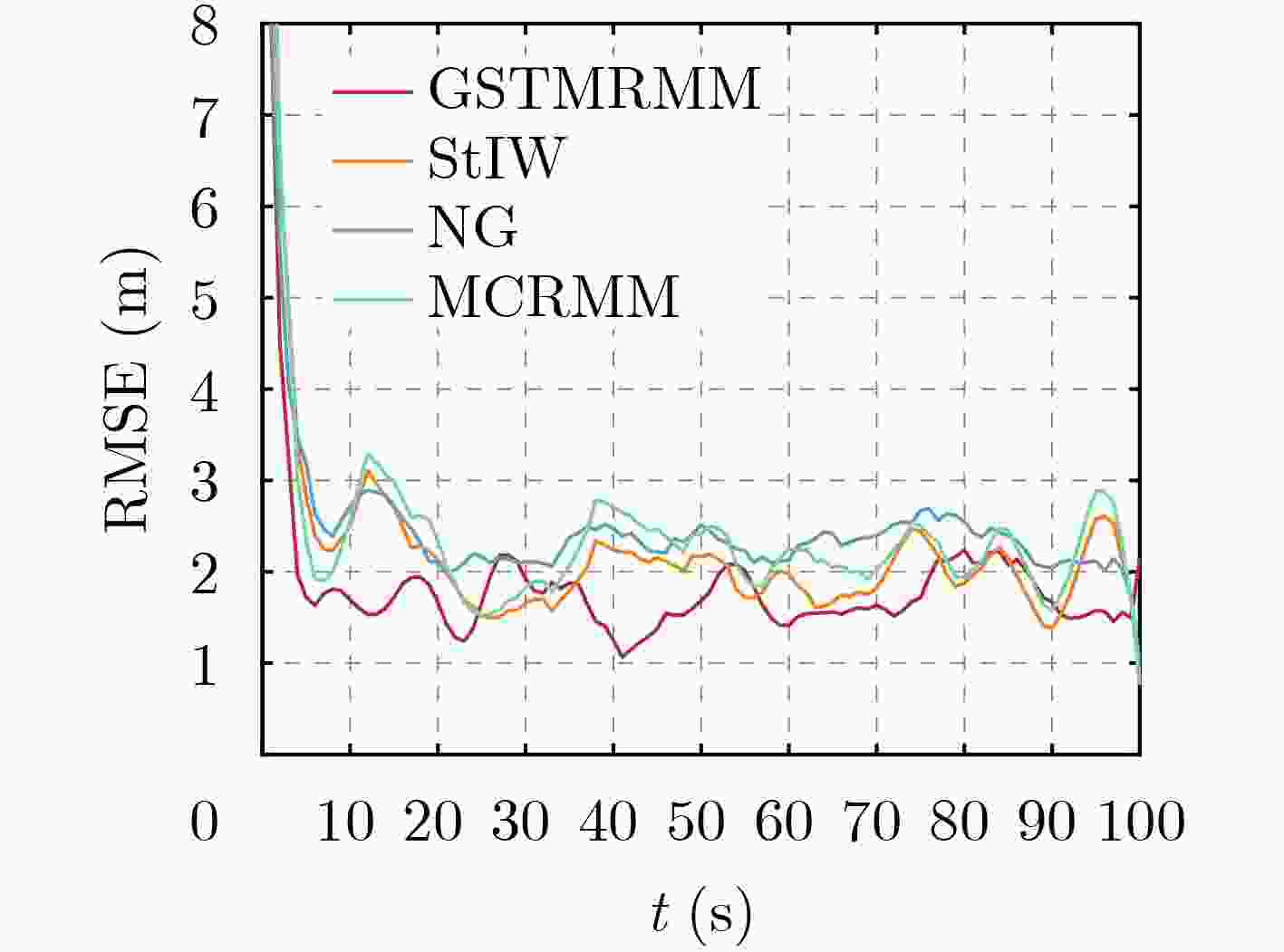

图 6 目标质心跟踪误差

下载: 全尺寸图片幻灯片

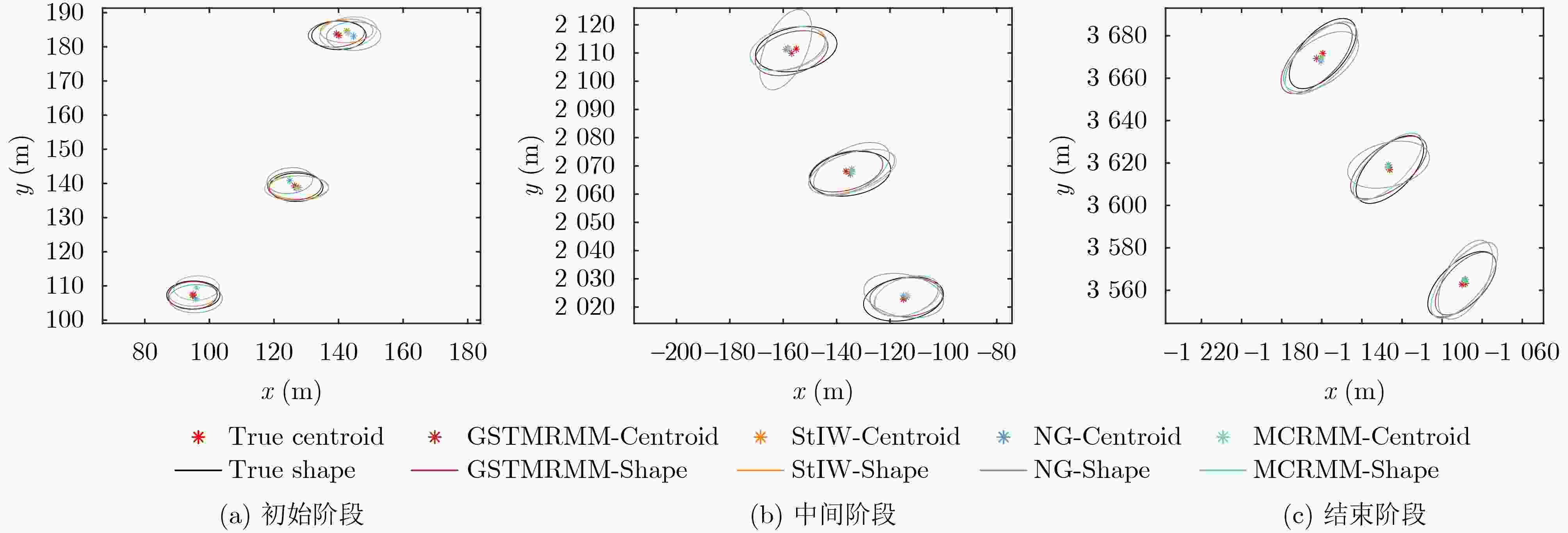

图 7 不同阶段的轮廓放大图

下载: 全尺寸图片幻灯片

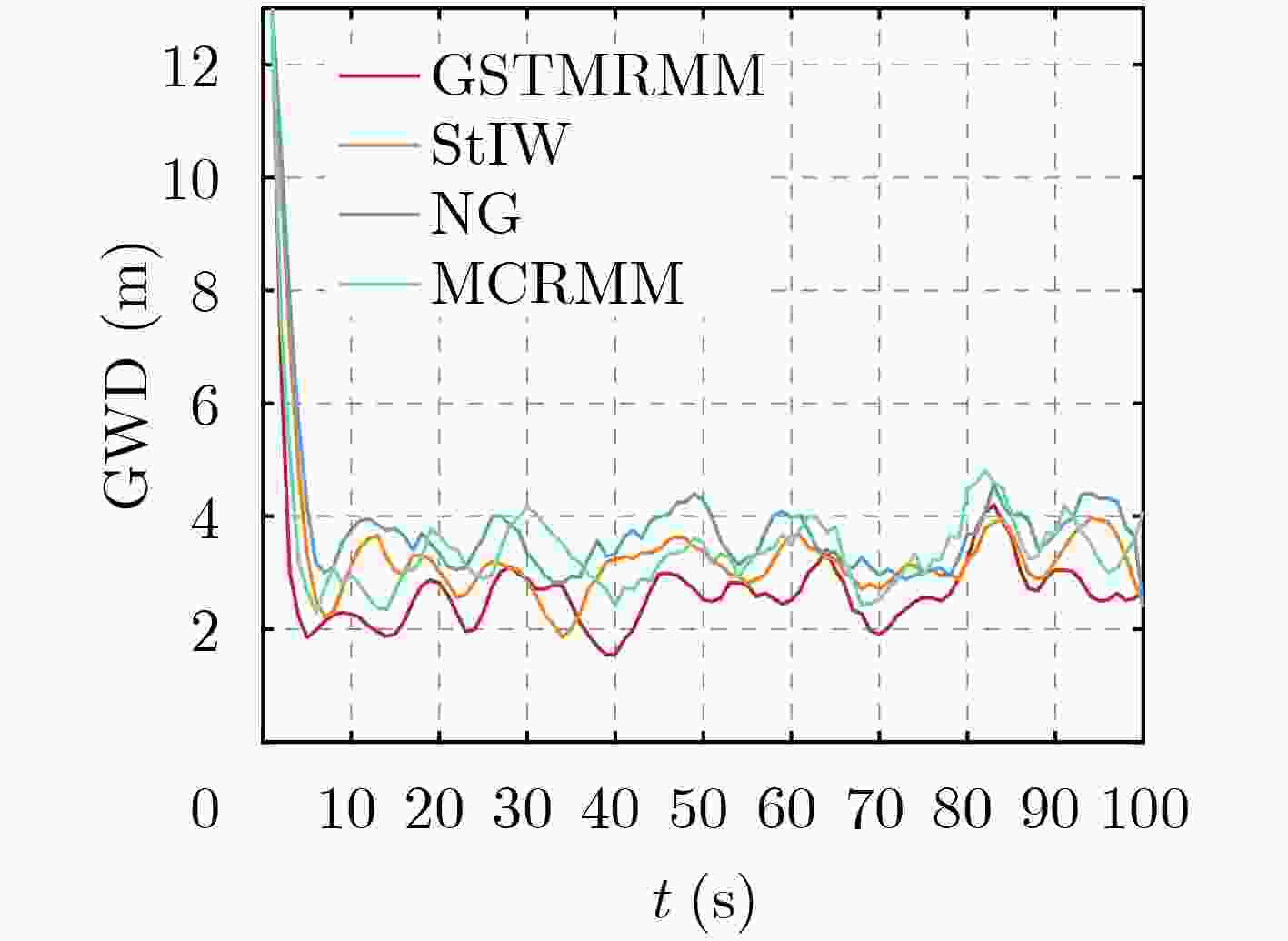

图 8 椭圆扩展目标GWD

下载: 全尺寸图片幻灯片

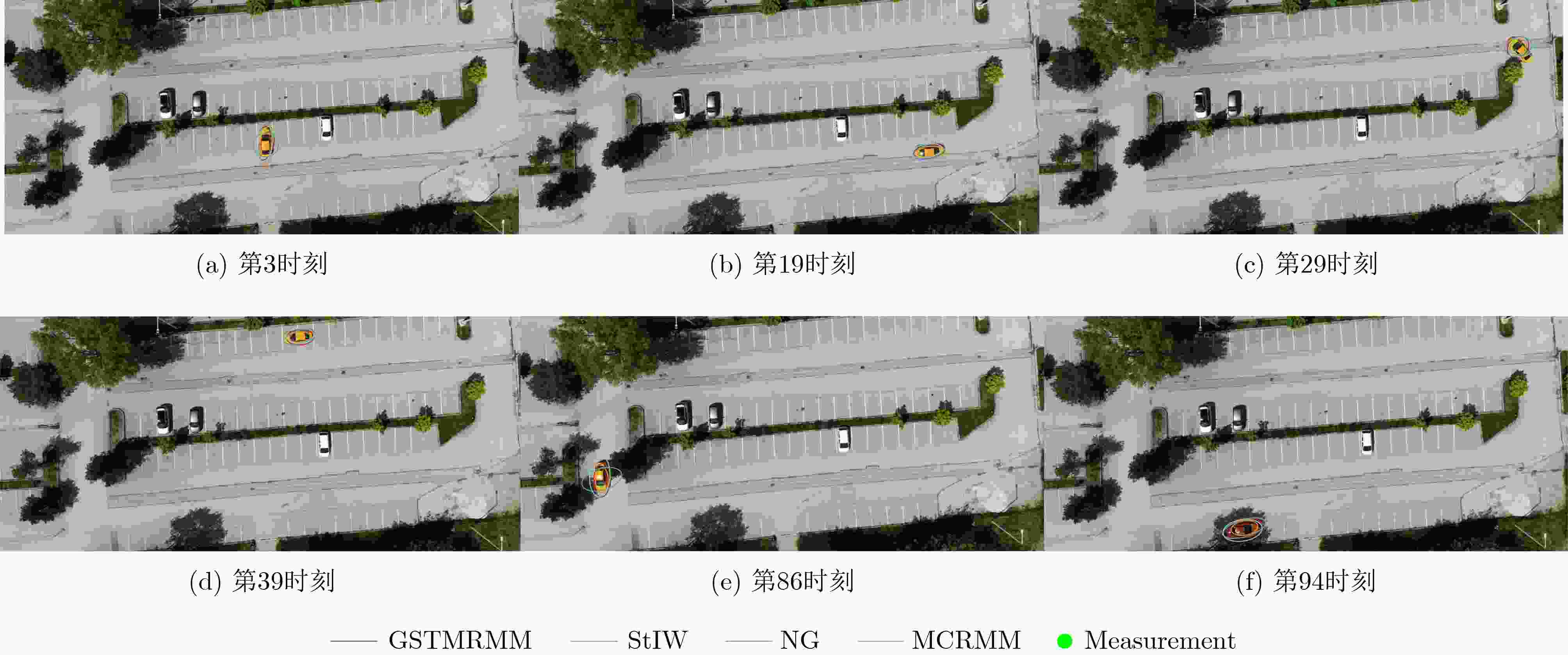

图 9 不同时刻效果图

下载: 全尺寸图片幻灯片

参考文献(27)

[1]	JIANG Meiqiu, GUO Shisheng, LUO Haolan, et al. A robust target tracking method for crowded indoor environments using mmWave radar[J]. Remote Sensing, 2023, 15(9): 2425. doi: 10.3390/rs15092425.
[2]	ZHANG Jiwei, BHUIYAN M Z A, YANG Yu, et al. Trustworthy target tracking with collaborative deep reinforcement learning in EdgeAI-Aided IoT[J]. IEEE Transactions on Industrial Informatics, 2022, 18(2): 1301–1309. doi: 10.1109/TII.2021.3098317.
[3]	YANG Dongsheng, GUO Yunfei, YIN Tianxiang, et al. Cost-effective Gaussian processes based extended target tracking[J]. IEEE Transactions on Aerospace and Electronic Systems, 2023, 59(6): 8282–8296. doi: 10.1109/TAES.2023.3305320.
[4]	WANG Yi, CHEN Xin, GONG Chao, et al. Non-ellipsoidal infrared group/extended target tracking based on Poisson multi-Bernoulli mixture filter and B-spline[J]. Remote Sensing, 2023, 15(3): 606. doi: 10.3390/rs15030606.
[5]	KOCH J W. Bayesian approach to extended object and cluster tracking using random matrices[J]. IEEE Transactions on Aerospace and Electronic Systems, 2008, 44(3): 1042–1059. doi: 10.1109/TAES.2008.4655362.
[6]	FELDMANN M, FRANKEN D, and KOCH W. Tracking of extended objects and group targets using random matrices[J]. IEEE Transactions on Signal Processing, 2011, 59(4): 1409–1420. doi: 10.1109/TSP.2010.2101064.
[7]	LAN Jian and LI X R. Tracking of extended object or target group using random matrix: New model and approach[J]. IEEE Transactions on Aerospace and Electronic Systems, 2016, 52(6): 2973–2989. doi: 10.1109/TAES.2016.130346.
[8]	LAN Jian and LI X R. Tracking of extended object or target group using random matrix — part II: Irregular object[C]. 2012 15th International Conference on Information Fusion, Singapore, 2012: 2185–2192.
[9]	LI Mingkai, LAN Jian, and LI X R. Tracking of elliptical object with unknown but fixed lengths of axes[J]. IEEE Transactions on Aerospace and Electronic Systems, 2023, 59(5): 6518–6533. doi: 10.1109/TAES.2023.3276951.
[10]	THORMANN K and BAUM M. Fusion of elliptical extended object estimates parameterized with orientation and axes lengths[J]. IEEE Transactions on Aerospace and Electronic Systems, 2021, 57(4): 2369–2382. doi: 10.1109/TAES.2021.3057651.
[11]	BAUM M, FAION F, HANEBECK U D. Modeling the target extent with multiplicative noise[C]. 2012 15th International Conference on Information Fusion, Singapore, Singapore, 2012: 2406–2412.
[12]	BAUM M and HANEBECK U D. Random hypersurface models for extended object tracking[C]. Proceedings of 2009 IEEE International Symposium on Signal Processing and Information Technology (ISSPIT), Ajman, United Arab Emirates, 2009: 178–183. doi: 10.1109/ISSPIT.2009.5407526.
[13]	WAHLSTRÖM N and ÖZKAN E. Extended target tracking using Gaussian processes[J]. IEEE Transactions on Signal Processing, 2015, 63(16): 4165–4178. doi: 10.1109/TSP.2015.2424194.
[14]	陈辉, 张星星. 基于多伯努利滤波的厚尾噪声条件下多扩展目标跟踪[J]. 自动化学报, 2023, 49(7): 1573–1586. doi: 10.16383/j.aas.c201061. CHEN Hui and ZHANG Xingxing. Multiple extended target tracking in the presence of heavy-tailed noise using multi-Bernoulli filtering method[J]. Acta Automatica Sinica, 2023, 49(7): 1573–1586. doi: 10.16383/j.aas.c201061.
[15]	黄伟, 付红坡, 李煜, 等. 一种高斯-重尾切换分布鲁棒卡尔曼滤波器[J]. 哈尔滨工业大学学报, 2024, 56(4): 12–23. doi: 10.11918/202301052. HUANG Wei, FU Hongpo, LI Yu, et al. A Gaussian-heavy-tailed switching distribution robust Kalman filter[J]. Journal of Harbin Institute of Technology, 2024, 56(4): 12–23. doi: 10.11918/202301052.
[16]	王国庆, 杨春雨, 马磊, 等. 基于高斯–广义双曲混合分布的非线性卡尔曼滤波[J]. 自动化学报, 2023, 49(2): 448–460. doi: 10.16383/j.aas.c220400. WANG Guoqing, YANG Chunyu, MA Lei, et al. Nonlinear Kalman filter based on Gaussian-generalized-hyperbolic mixing distribution[J]. Acta Automatica Sinica, 2023, 49(2): 448–460. doi: 10.16383/j.aas.c220400.
[17]	UROOJ A and RADHAKRISHNAN R. Maximum correntropy-based pseudolinear Kalman filter for passive bearings-only target tracking[J]. Control Theory and Technology, 2024, 22(2): 269–281. doi: 10.1007/s11768-024-00212-y.
[18]	ZHONG Shan, WANG Ziyi, WANG Gang, et al. Robust adaptive filtering based on M-estimation-based minimum error entropy criterion[J]. Information Sciences, 2024, 658: 120026. doi: 10.1016/j.ins.2023.120026.
[19]	CHEN Badong, DANG Lujuan, GU Yuantao, et al. Minimum error entropy Kalman filter[J]. IEEE Transactions on Systems, Man, and Cybernetics: Systems, 2021, 51(9): 5819–5829. doi: 10.1109/TSMC.2019.2957269.
[20]	HU Yue and ZHOU Weidong. A novel moving horizon estimation-based robust Kalman filter with heavy-tailed noises[J]. Circuits, Systems, and Signal Processing, 2024, 43(12): 8091–8107. doi: 10.1007/s00034-024-02831-x.
[21]	HUANG Yulong, ZHANG Yonggang, LI Ning, et al. A novel robust student’s t-based Kalman filter[J]. IEEE Transactions on Aerospace and Electronic Systems, 2017, 53(3): 1545–1554. doi: 10.1109/TAES.2017.2651684.
[22]	HUANG Yulong, ZHANG Yonggang, ZHAO Yuxin, et al. A novel robust Gaussian-student’s I mixture distribution based Kalman filter[J]. IEEE Transactions on Signal Processing, 2019, 67(13): 3606–3620. doi: 10.1109/TSP.2019.2916755.
[23]	FU Hongpo and CHENG Yongmei. A novel robust Kalman filter based on switching Gaussian-heavy-tailed distribution[J]. IEEE Transactions on Circuits and Systems II: Express Briefs, 2022, 69(6): 3012–3016. doi: 10.1109/TCSII.2022.3161263.
[24]	GILHOLM K, GODSILL S, MASKELL S, et al. Poisson models for extended target and group tracking[C]. SPIE 5913, Signal and Data Processing of Small Targets 2005, San Diego, USA, 2005: 59130R. doi: 10.1117/12.618730.
[25]	ORGUNER U. A variational measurement update for extended target tracking with random matrices[J]. IEEE Transactions on Signal Processing, 2012, 60(7): 3827–3834. doi: 10.1109/TSP.2012.2192927.
[26]	CHENG Yuanhao, CAO Yunhe, YEO T S, et al. Variation Bayesian interference for multiple extended targets or unresolved group targets tracking[EB/OL]. https://arxiv.org/abs/2407.15226, 2024.
[27]	陈辉, 王莉, 韩崇昭. 基于随机矩阵建模的Student’s t逆Wishart滤波器[J]. 控制理论与应用, 2022, 39(6): 1088–1097. doi: 10.7641/CTA.2022.11108. CHEN Hui, WANG Li, and HAN Chongzhao. Student’s t inverse Wishart filter based on random matrix modeling[J]. Control Theory & Applications, 2022, 39(6): 1088–1097. doi: 10.7641/CTA.2022.11108.
