1. 引言

20世纪90年代，混沌同步现象首次被发现存在于两个耦合的系统中，这一突破性的发现为混沌理论应用于通信领域奠定了基础。此后，国内外众多学者开始研究混沌理论在通信领域的应用，混沌通信技术成为非线性动力学系统中的一个重要应用分支。混沌信号产生方式简单，具有初始条件极度敏感性、优良的频谱特性、高度随机性、非周期性以及良好的自(互)相关性等特性^[1,2]，在保密通信中具有较大应用价值^[3-6]。

Kolumban等人于1996年提出第1种非相干混沌数字解调技术—差分混沌移位键控(Differential Chaos Shift Keying, DCSK)技术；后又针对DCSK中发送信号比特能量不恒定的问题，提出调频DCSK(Frequency Modulated DCSK, FM-DCSK)技术。DCSK和FM-DCSK都采用传输参考(Transmitted-Reference, T-R)模式，分时隙发送参考信号和信息信号，因此具有较好的误码性能，但也造成了系统的传输速率极低^[7,8]。针对传输速率低的缺点，文献[9-12]以DCSK和FM-DCSK为基础提出改进方案，虽提高了传输速率，但也增加了系统复杂度。文献[13]以高效差分混沌移位键控(High Efficiency Differential Chaos Shift Keying, HE-DCSK)系统为基础进行改进，提出VHE-DCSK(Very High Efficiency Differential Chaos Shift Keying)系统，将信息信号延迟不同时间从而实现多用户传输。文献[14]提出多载波差分混沌移位键控(MultiCarrier Differential Chaos Shift Keying, MC-DCSK)系统，通过使用多个不同中心频率的载波来实现信息比特的并行传输。文献[15]提出短参倍速差分混沌键控(Short Reference Multifold Rate Differential Chaos Shift Keying, SRMR-DCSK)系统，增加单个信息时隙内传输的比特数用于提升系统的传输速率。

Walsh码具有良好的正交特性和产生方式简单等优点，且Walsh码的引入不会过多地增加系统复杂度。为有效提升传输速率和能量效率，本文结合Walsh码的优良特性，提出一种OMU-SR-DCSK系统，将参考时隙缩短为信息时隙的 ${1 / P}$ ，并在参考时隙后增加两路连续的信息时隙，使得系统发送一帧共可传输 $2N\,{\rm{bit}}$ 用户信息，Walsh码保证用户间完全正交，完全消除了相关运算时产生的用户间干扰，改善了系统误码性能。

2. OMU-SR-DCSK系统原理

Hadamard矩阵中只包含“+1”和“–1”两种元素，Walsh函数码是一组同步正交码，故可由 ${2^n}$ 阶Hadamard矩阵产生，码序列构造为^[16]

${{{W}}_{{2^n}}} = \left[ {\begin{array}{*{20}{c}} {{{{W}}_{{2^{(n - 1)}}}}}&{{{{W}}_{{2^{(n - 1)}}}}} \\ {{{{W}}_{{2^{(n - 1)}}}}}&{ - {{{W}}_{{2^{(n - 1)}}}}} \end{array}} \right]$

(1)

式(1)中， $n = 0,1, ···$ , ${{{W}}_{{2^0}}} = [1]$ 。矩阵的每行代表一个长度P 的Walsh码序列， $P = {2^n}$ 。

图1为DCSK和OMU-SR-DCSK系统第k帧结构对比图。相比于DCSK系统，OMU-SR-DCSK系统将参考信号长度缩短为 $R(R = {\beta / P})$ ，有效节省了时间和能量，其中，将扩频因子 $\beta$ 定义为比特周期 ${T_s}$ 和码片周期 ${T_c}$ 的比值，为便于后文理论公式的推导，取 ${T_c} = 1$ ；此外，还将信息时隙由1路扩展为2路，每个信息时隙内，用户之间乘以不同的Walsh码 ${w_{i,j}}$ 加以区分，使得系统发送1帧共可传输 $2N\,{\rm{bit}}$ 用户信息，从而提高了传输速率和能量效率，Walsh码的引入消除了用户间干扰项，改善了系统误码性能。

图 1 OMU-SR-DCSK和DCSK系统第k帧结构对比图

下载: 全尺寸图片幻灯片

图2为OMU-SR-DCSK系统的发送机结构。首先由混沌信号发生器产生一段R长度的混沌序列 ${x_{i,k}}$ ，经重复 $P$ 次后，其长度变为 $\beta$ 。然后将这段长度为 $\beta$ 的混沌序列延迟R，用于传输前N个用户的信息比特，每个用户分别与 ${w_{i,j}}(\,\,\,\,j = 1,2, ··· ,N)$ 相乘，后由加法器将前N个用户信息加和在第1个信息时隙内传输；同理，将这段长度为 $\beta$ 的混沌序列延迟 $(P + 1)R$ ，用于传输后N个用户的信息比特，为每个用户分配一段Walsh码序列 ${w_{i,j}}$ ，后将这N个用户信息加和在第2个信息时隙内传输。则第k帧的发送信号 ${s_{i,k}}$ 表达式为

图 2 OMU-SR-DCSK系统发送机结构

下载: 全尺寸图片幻灯片

${s_{i,k}} =\,\,\left\{ \begin{aligned} & {x_{i,k\,}}\,,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\, 0 < i \le R\,\,\,\\ & \sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R,k}},\,\,\, R < i \le (P + 1)R} \\ & \sum\limits_{j = 1}^N {w_{i,j}}{b_{N + j}}{x_{i - (P + 1)R,k}}\,,\\ & \qquad\qquad\qquad\quad\ \ (P + 1)R < i \le (2P + 1)R \\ & {x_{i - R,k}} \equiv {x_{0,k}}\,,\,\,\,\,\,\,\,\, od (R) \end{aligned} \right.$

(2)

式(2)中， ${w_{i,j}}$ 为第j和第N+j个用户所乘的Walsh码序列， $b{}_j$ 和 $b{}_{N + j}$ 分别为第j和第N+j个用户的信息比特，由 ${s_{i,k}}$ 表达式计算平均比特能量 ${E_{{\rm{b,OMU - SR - DCSK}}}}$ 为

${E_{{\rm{b,OMU - SR - DCSK}}}} = {{(1 + 2NP)R{T_c}{\rm{E}}(x_{i,k}^2)} / {(2N)}}$

(3)

图3为OMU-SR-DCSK的接收机结构。解调端将接收信号 ${r_{i,k}}$ 延迟R，用于分离出前N个用户信息的参考信号；同理，延迟 $(P + 1)R$ 用于分离出后N个用户信息的参考信号；若要解调出信息比特 ${b_u}$ ( ${b_{N + u}}$ )，需将接收信号 ${r_{i,k}}$ 与对应的Walsh码 ${w_{i,u}}$ 相乘，再与参考信号进行P次相关运算，则第k帧第 $u(u = 1,2, ··· ,N)$ 个用户和第N+u个用户的相关器输出值 ${Z_u}$ 和 ${Z_{N + u}}$ 表示为

图 3 OMU-SR-DCSK系统接收机结构

下载: 全尺寸图片幻灯片

${Z_u} = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {{r_{i,k}}} } {r_{i - R,k}}{w_{i,u}}$

(4)

${Z_{N + u}} = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {{r_{i,k}}} } {r_{i - (P + 1)R,k}}{w_{i,u}}$

(5)

相关运算值 ${Z_u}$ ( ${Z_{N + u}}$ )经相关器输出后，再送入门限判决器进行判决，根据式(6)的判决准则，最终可恢复出信息信号 ${b_u}$ ( ${b_{N + u}}$ )。

${b_u} = \left\{ \begin{aligned} & + 1\,\,,\,\,\,\, {Z_u} \ge 0 \\ & - 1\,\,,\,\,\,\,\, {Z_u} < 0 \\ \end{aligned} \right., \,\,{b_{N + u}} = \left\{ \begin{aligned} & + 1\,,\,\,\,\,\,\, {Z_{N + u}} \ge 0 \\ & - 1\,,\,\,\,\,\, {Z_{N + u}} < 0 \end{aligned} \right.$

(6)

3. OMU-SR-DCSK系统性能分析

2阶Chebyshev映射作为最常用的产生混沌序列的混沌映射方程之一，且利用该映射产生的混沌序列拥有良好的数学统计特性。因此，OMU-SR-DCSK系统采用2阶Chebyshev映射产生混沌序列 ${x_{i,k}}$ ，并将其归一化。归一化后的混沌序列其均值为0，方差为1。

多径Rayleigh衰落信道更接近于实际应用中的传输信道，因此采用两径Rayleigh衰落信道模型作为OMU-SR-DCSK系统信道模型，两径Rayleigh衰落信道模型如图4所示。

图 4 两径Rayleigh衰落信道模型

下载: 全尺寸图片幻灯片

其中， ${n_{i,k}}$ 是均值为0，方差为 ${{{N_0}} / 2}$ 的加性高斯白噪声， $\tau$ 是两个独立信道之间的延迟， ${\alpha _1}$ 和 ${\alpha _2}$ 代表两个独立的、服从Rayleigh分布的信道随机变量，其概率密度函数表示为

$f(\alpha |\sigma ) = (\alpha /{\sigma ^2}){{\rm{e}}^{ - {\alpha ^2}/(2{\sigma ^2})}}\,\,,\,\,\,\,\,\,\,\,\,\,\,\,\,\alpha > 0$

(7)

经图4中Rayleigh信道传输后，接收信号 ${r_{i,k}}$ 的表达式可表示为

${r_{i,k}} = {\alpha _1}{s_{i,k}} + {\alpha _2}{s_{i - \tau }}_{,k} + {n_{i,k}}$

(8)

由于第k帧第 $u$ 个和第 $N + u$ 个用户的解调方式相同，故以解调第k帧第 $u$ 个用户的信息比特为例，分析OMU-SR-DCSK系统理论BER公式的推导过程。则相关运算值 ${Z_u}$ 的表达式可进一步表示为

$\begin{split} {Z_u} =\,& \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {({r_{i,k}}{r_{i - R,k}}{w_{i,u}})} } \\ =\,& \sum\limits_{p = 1}^P \sum\limits_{i = 1}^R (({\alpha _1}\sum\limits_{j = 1}^N {w_{i,j}}{b_j}{x_{i - R,k}} \\ & + {\alpha _2}\sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}} + {n_{i,P,k}})\\ & \cdot ({\alpha _1}{x_{i - R,k}} + {\alpha _2}{x_{i - R - \tau ,k}} + {n_{i - R,k}}){w_{i,u}} ) \\ =\,& A + B + C \end{split}$

(9)

$A = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {(\alpha _1^2{b_u}x_{i - R,k}^2 + \alpha _2^2{b_u}x_{i - R - \tau ,k}^2)} }$

(10)

$B = \sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {({n_{i,P,k}}{n_{i - R,k}}{w_{i,u}})} }$

(11)

$\begin{split} \; C =\,&\sum\limits_{p = 1}^P {\sum\limits_{i = 1}^R {({\alpha _1}{x_{i - R,k}}{n_{i,P,k}} } }\\ & +\alpha _1^2\sum\limits_{j = 1,j \ne u}^N {{w_{i,j}}{b_j}{x_{i - R,k}}{x_{i - R,k}}{w_{i,u}}} \\ &+ \alpha _2^2\sum\limits_{j = 1,j \ne u}^N {{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}{x_{i - R - \tau ,k}}{w_{i,u}}} \\ & +{\alpha _2}{x_{i - R - \tau ,k}}{n_{i,P,k}} + {\alpha _1}{\alpha _2}\\ & \cdot \sum\limits_{j = 1,j \ne u}^N {{w_{i,j}}{b_j}{x_{i - R,k}}{x_{i - R - \tau ,k}}{w_{i,u}}}\\ &+ {\alpha _1}\sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R,k}}{n_{i - R,k}}{w_{i,u}}} \\ & +{\alpha _2}\sum\limits_{j = 1}^N {{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}{n_{i - R,k}}{w_{i,u}}}\\ &+ 2\,{\alpha _1}{\alpha _2}{b_u}{x_{i - R,k}}{x_{i - R - \tau ,k}}\\ & +{\alpha _1}{\alpha _2}\sum\limits_{j = 1,j \ne u}^N \!\!\!{{w_{i,j}}{b_j}{x_{i - R - \tau ,k}}{x_{i - R,k}}{w_{i,u}}} ) \!\! \end{split}$

(12)

假设Rayleigh衰落信道的延迟 $\tau$ 远远小于符号间隔，忽略不计 $\tau$ 的影响，有 $\displaystyle\sum\nolimits_{i = 1}^R {{x_{i,k}}{x_{i - \tau ,k}} \approx 0}$ ; ${n_{i,k}}$ 和 ${n_{i,p,k}}$ 具有相同的统计特性，都是均值为0、方差为 ${{{N_0}} / 2}$ 的高斯白噪声，其瞬时值服从高斯分布； ${n_{i,k}}$ 和 ${x_{i,k}}$ 之间相互独立，且当 $i \ne j$ 时， ${n_{i,k}}$ 和 ${n_{j,k}}$ 之间也相互独立；系统等概率发送二进制信息“+1”和“–1”。

基于以上假设，当扩频因子足够大时， ${Z_u}$ 近似服从高斯分布，故采用高斯近似法推导OMU-SR-DCSK在Rayleigh衰落信道和AWGN信道下的理论BER公式，对式(9)计算均值和方差得

${\rm{E}}[{Z_u}] = {\rm{E}}[A] + {\rm{E}}[B] + {\rm{E}}[C] = (\alpha _1^2 + \alpha _2^2)PR$

(13)

$\begin{split} \;{\rm{Var}} [{Z_u}] \,& = {\rm{Var}} [A] + {\rm{Var}} [B] + {\rm{Var}} [C] \\ & = \frac{1}{2}(\alpha _1^2 + \alpha _2^2)(NP + 1)PRN{}_0 + \frac{1}{4}PRN_0^2 \end{split}$

(14)

$\begin{split} \;{\rm{BER[}}{Z_u}{\rm{]}} =\,& \frac{1}{2}\Pr ({Z_u} < 0|{b_u} = + 1) \\ & + \frac{1}{2}\Pr ({Z_u} \ge 0|{b_u} = - 1) \\ =\,& \frac{1}{2}{\rm{erfc}} \left( {\frac{{\left| {{\rm{E}}[{Z_u}]} \right|}}{{\sqrt {2{\rm{Var}} [{Z_u}]} }}} \right) \end{split}$

(15)

其中， ${\rm{E}}[\centerdot ]$ 表示数学期望运算， ${\rm{Var}}[\centerdot ]$ 表示方差运算， ${\rm{erfc}}(x) = {{2\displaystyle\int_x^\infty {{{\rm{e}}^{ - {\mu ^2}}}} {\rm{d}}\mu } / {\sqrt{ \pi } }}$ 为互补误差函数。将式(13)和式(14)代入式(15)，计算第k帧第u个用户的BER公式为

$\begin{split} {\rm{BER}}({Z_u}) = \,& \frac{1}{2}{\rm{erfc}} \left( {\left[ {\frac{{\left| {{\rm{E}}[{Z_u}]} \right|}}{{\sqrt {2{\rm{Var}} [{Z_u}]} }}} \right]} \right)\,\,\\ =\,& \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP(\alpha _1^2 + \alpha _2^2)}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 1}}\right.\right. \\ & \left.\left.+ \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}{{(\alpha _1^2 + \alpha _2^2)}^2}}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right)\\[-20pt] \end{split}$

(16)

从而可得到OMU-SR-DCSK系统的瞬时BER公式为

$\begin{split} {\rm{BER}}({\alpha _1},{\alpha _2}) =\,& \frac{1}{2}{\rm{erfc}} \left( {\left[ {\frac{{\left| {{\rm{E}}[{Z_j}]} \right|}}{{\sqrt {2{\rm{Var}} [{Z_j}]} }}} \right]} \right)\,\,\\ =\,& \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP(\alpha _1^2 + \alpha _2^2)}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 1}}\right.\right. \\ & \left.\left. + \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}{{(\alpha _1^2 + \alpha _2^2)}^2}}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right) \end{split}$

(17)

令 ${\gamma _1} \!=\! \alpha _1^2({{{E_{\rm{b}}}} / {{N_0}}}),{\gamma _2} \!=\! \alpha _2^2({{{E_{\rm{b}}}} / {{N_0}}}),{\gamma _{\rm{b}}} \!=\! {\gamma _1} \!+ \! {\gamma _2}$ ，则式(17)可进一步化简为

$\begin{split} {\rm{BER}}({\gamma _{\rm{b}}}) =\,& \frac{1}{2}{\rm{erfc}}\Biggr( \Biggr[ \frac{{(NP + 1)(2NP + 1)}}{{2NP}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 1}} \\ & + \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 2}} \Biggr]^{ - \frac{1}{2}} \Biggr)\\[-21pt] \end{split}$

(18)

令 ${\bar \gamma _1} \!=\! {\rm{E}}\left[ {{\gamma _1}} \right] \!=\! ({{{E_{\rm{b}}}} / {{N_0}}}){\rm{E}}\left[ {\alpha _1^2} \right],{\bar \gamma _2} \!=\! {\rm{E}}\left[ {{\gamma _2}} \right] \!=\! ({{E_{\rm{b}}}} / {{N_0}}){\rm{E}} \left[ {\alpha _2^2} \right]$ , ${\bar \gamma _1}$ 和 ${\bar \gamma _2}$ 服从式(19)的卡方分布

$f(\gamma )={{{{\rm{e}}}^{-{\gamma }/{{\bar{\gamma }}}\,}}}/{{\bar{\gamma }}}\,,\gamma \ge 0$

(19)

因此 ${\gamma _{\rm{b}}} = {\gamma _1} + {\gamma _2}$ 服从式(20)的卡方分布

$f({\gamma _{\rm{b}}}) = \left\{ \begin{aligned} & (\,{{{{\rm{e}}^{ - {{{\gamma _{\rm{b}}}} / {{{\bar \gamma }_1}}}}}{\gamma _{\rm{b}}})} / {\bar \gamma _1^2}}\,\,,\\ &\qquad {\rm{E}}[\alpha _1^2] = {\rm{E}}[\alpha _2^2] \\ & {{({{\rm{e}}^{ - {{{\gamma _{\rm{b}}}} / {{{\bar \gamma }_1}}}}} - {{\rm{e}}^{ - {{{\gamma _{\rm{b}}}} / {{{\bar \gamma }_2}}}}})\,\,} / {({{\bar \gamma }_1} - {\gamma _2})}}\\ &\qquad{\rm{E}}[\alpha _1^2] \ne {\rm{E}}[\alpha _2^2] \end{aligned} \right.$

(20)

由于信道参数是持续变化的，因此采用式(21)得到OMU-SR-DCSK在Rayleigh衰落信道下的BER公式为

$\begin{split} {\rm{BER}} =\,& \int_0^\infty {{\rm{BER}} \left( {{\gamma _{\rm{b}}}} \right)f({\gamma _{\rm{b}}}){\rm{d}}{\gamma _{\rm{b}}}\,} \\ =\,& \int_0^\infty \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 1}} \right.\right.\\ & \left.\left. + \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}}}{{\left( {{\gamma _{\rm{b}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right)f({\gamma _{\rm{b}}}){\rm{d}}{\gamma _{\rm{b}}}\\[-21pt] \end{split}$

(21)

令式(17)中 ${\alpha _1}{\rm{ = }}1,\;{\alpha _2}{\rm{ = 0}}$ ，得到AWGN信道下的BER公式为

$\begin{split} {\rm{BER}} =\,& \frac{1}{2}{\rm{erfc}} \left( \left[ \frac{{(NP + 1)(2NP + 1)}}{{2NP}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 1}} \right.\right.\\ & \left.\left.+ \frac{{{{(2NP + 1)}^2}R}}{{8P{N^2}}}{{\left( {\frac{{{E_{\rm{b}}}}}{{{N_0}}}} \right)}^{ - 2}} \right]^{ - \frac{1}{2}} \right)\\[-20pt] \end{split}$

(22)

4. OMU-SR-DCSK系统传输速率、能量效率和安全性分析

计算OMU-SR-DCSK和DCSK的传输速率 ${R_{{\rm{OMU \;-\; SR \;-\; DCSK}}}} \,=\, {{2N} / {((R \;+\; 2\beta )}}{T_{\rm{c}}})$ 和 ${R_{{\rm{DCSK}}}} = 1 / {(2\beta {T_{\rm{c}}})}$ ，平均比特能量 ${E_{{\rm{b,OMU - SR - DCSK}}}} = (1 + 2NP) {{R{T_{\rm{c}}}{\rm{E}}(x_{i,k}^2)} / {(2N)}}$ 和 ${E_{{\rm{b,DCSK}}}} = 2\beta {T_{\rm{c}}}{\rm{E}}(x_{i,k}^2)$ ，并分别将其代入式(23)和式(24)，得到OMU-SR-DCSK相比于DCSK的传输速率提升百分比 ${R_d}$ 和节省比特能量的百分比 ${E_B}$ 。

$\begin{split} {R_d}\,& = \frac{{{R_{{\rm{OMU - SR - DCSK}}}} - {R_{{\rm{DCSK}}}}}}{{{R_{{\rm{DCSK}}}}}} \times 100\%\\ & = \frac{{4N\beta - (2\beta + R)}}{{2\beta + R}} \times 100\% \end{split}$

(23)

$\begin{split} {E_B} \,& = \frac{{{E_{{\rm{b}},{\rm{DCSK}}}} - {E_{{\rm{b,OMU {\text{-}} SR {\text{-}} DCSK}}}}}}{{{E_{{\rm{b,DCSK}}}}}} \times 100\% \\ & = \frac{{4N\beta - (1 + 2NP)}R}{{4N\beta}} \times 100\% \end{split}$

(24)

图5和图6中分别分析了 $[P,N] = [4,2],[4,4]$ 时， ${R_d}$ 和 ${E_B}$ 的曲线。曲线表明：OMU-SR-DCSK相比于DCSK，极大程度上提升了传输速率，节约了比特能量。从式(23)和式(24)可以看出：当 $R = \beta$ 时，传输速率提高百分比 ${R_d}$ 只与用户数2N有关，比特能量节约百分比 ${E_B}$ 只与用户数2N和重复次数P有关。

图 5 传输速率提升百分比

${R_d}$

下载: 全尺寸图片幻灯片

图 6 比特能量节省百分比

${E_B}$

下载: 全尺寸图片幻灯片

图7和图8分别为DCSK和OMU-SR-DCSK的平方幅度谱。图7中，在归一化的比特频率为奇数时，DCSK的平方幅度为零，这是由于DCSK的信息信号只与参考信号同相或反相，从而导致了DCSK的安全性很低。而OMU-SR-DCSK的信息信号是N个信号的加和，且其参考时隙和信息时隙不等长，从图8中也可以发现，OMU-SR-DCSK的平方幅度谱具有类噪声性，证实了OMU-SR-DCSK的安全性很高。

图 7 DCSK的平方幅度谱

下载: 全尺寸图片幻灯片

图 8 OMU-SR-DCSK的平方幅度谱

下载: 全尺寸图片幻灯片

5. 系统仿真结果及分析

本节将在AWGN信道和两径Rayleigh衰落信道下对OMU-SR-DCSK系统进行仿真，验证理论BER公式推导的正确性，为确保仿真结果的准确性，仿真值均是在 ${10^6}$ 次仿真结果取平均值的前提下得到的。

5.1 AWGN信道下的误码性能分析

图9为各项参数取值 $[R,N,P] = [64,2,2], [128,2,2],[256,2,2]$ 时，系统BER随 ${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线，理论值和仿真值的良好契合验证了理论BER公式推导的准确无误性。图中显示 $R{\rm{ = }}64$ 时系统BER明显优于 $R{\rm{ = }}128$ 时的BER，这是由于R的增加导致信号间干扰增多，从而导致系统误码性能恶化。

图 9 R不同时BER随

${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线

下载: 全尺寸图片幻灯片

图10为 $[R,N,P] = [128,1,4], [128,2,4], [128,4,4]$ 时，系统BER随 ${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线。R和 $P$ 一定，在 ${{{E_{\rm{b}}}} / {{N_0}}} \le 10{\rm{dB}}$ 的情况下，不同N值对应的BER值基本吻合，而当 ${{{E_{\rm{b}}}} / {{N_0}}} > 12{\rm{dB}}$ 时，BER随着N的增加而增加。据此可见： ${{{E_{\rm{b}}}} / {{N_0}}}$ 较低的情况下，用户数变化不足以影响BER，此时扩频因子和重复次数为主要决定因素，而 ${{{E_{\rm{b}}}} / {{N_0}}}$ 较高的情况下，用户数成为误码性能恶化的主要影响因素。

图 10 N不同时BER随

${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线

下载: 全尺寸图片幻灯片

图11为 $[R,N,P] = [128,4,1], [128,4,2], [128,4,4]$ 时，系统BER随 ${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线。R和N一定，当 ${{{E_{\rm{b}}}} / {{N_0}}} \le 6{\rm{dB}}$ 时，不同 $P$ 值对应的BER值基本吻合，而当 ${{{E_{\rm{b}}}} / {{N_0}}} > 7{\rm{dB}}$ 时，BER随着 $P$ 的增加而增加。与N变化对BER的影响类似，在 ${{{E_{\rm{b}}}} / {{N_0}}}$ 较低的情况下， $P$ 值变化对误码性能的影响微乎其微，扩频因子和用户数为主要决定因素，而在 ${{{E_{\rm{b}}}} / {{N_0}}}$ 大于某个定值时，误码性能随着 $P$ 值的增加呈现恶化的趋势。区别于N值变化对系统误码性能影响的是：重复次数的变化对系统误码性能的影响更为显著。

图 11 P不同时BER随

${{{E_{\rm{b}}}} / {{N_0}}}$ 变化的曲线

下载: 全尺寸图片幻灯片

图12和图13为 ${{{{E_{\rm{b}}}} / N}_0} = 10\,\,\,{\rm{dB}},14\,\,\,{\rm{dB}}$ , N和 $P$ 取不同数值时，系统BER随R变化的曲线。根据图中曲线可以发现： ${{{E_{\rm{b}}}} / {{N_0}}}$ 越大误码性能越佳，且当 ${{{E_{\rm{b}}}} / {{N_0}}}$ 一定时，系统误码性能随着R的增加呈现恶化的趋势，最后趋于一个定值，而P值变化会影响这一定值，N值变化却不会影响这一定值。

图 12

${{{E_{\rm{b}}}} / {{N_0}}},P$ 不同时BER随R变化的曲线

下载: 全尺寸图片幻灯片

图 13

${{{E_{\rm{b}}}} / {{N_0}}},N$ 不同时BER随R变化的曲线

下载: 全尺寸图片幻灯片

表1中对比了OMU-SR-DCSK, SRMR-DCSK, VHE-DCSK和MC-DCSK系统的传输速率和能量效率，假设这几种系统的 $\beta$ 都相等。与长参考系统VHE-DCSK和短参考系统SRMR-DCSK相比，OMU-SR-DCSK的能量效率和传输速率都较优，而与多用户并行传输系统MC-DCSK相比，OMU-SR-DCSK采用多用户串行传输的方法，其能量效率虽优于MC-DCSK，但传输速率却远低于MC-DCSK。

表 1 OMU-SR-DCSK, SRMR-DCSK, VHE-DCSK和MC-DCSK系统的能量效率及传输速率

系统名称	传输速率( ${R_B}$ )	能量效率( ${E_\eta }$ )
OMU-SR-DCSK	${{2N} / {(R + 2\beta )}}$	${{2N\beta } / {(R + 2N\beta )}}$
SRMR-DCSK	${N / {(R + \beta )}}$	${{N\beta } / {(R + N\beta )}}$
VHE-DCSK	${N / {(2\beta }})$	${N / {(1 + N)}}$
MC-DCSK	${N / \beta }$	${N / {(1 + N)}}$

下载: 导出CSV

| 显示表格

为进一步分析表1中对比的几种系统的误码性能，图14中对比了AWGN信道下这几种系统的BER曲线。假设所有系统传输的信息比特数都相等，且 $\beta$ 也相等。观察图中BER曲线，当 ${{{E_{\rm{b}}}} / {{N_0}}} \le 11\;{\rm{dB}}$ 时，OMU-SR-DCSK, MC-DCSK和SRMR-DCSK的误码率基本相等，且都优于VHE-DCSK的误码率。但当 ${{{E_{\rm{b}}}} / {{N_0}}} > 11{\rm{dB}}$ 时，MC-DCSK的误码性能最优，其次是OMU-SR-DCSK。虽然OMU-SR-DCSK的误码性能差于多用户并行传输系统，但是相比于其他两种多用户串行传输系统，其误码性能较优。

图 14 AWNG信道下不同系统间误码性能对比

下载: 全尺寸图片幻灯片

5.2 两径Rayleigh衰落信道下的误码性能分析

本小节将在两径Rayleigh衰落信道下分析了OMU-SR-DCSK的误码性能。图15为R不同时，两种不同增益情况下的OMU-SR-DCSK系统BER曲线，其中，情况1为等增益情况，平均信道增益取值为： ${\rm{E}}\left[ {|{\alpha _1}{|^2}} \right] = {\rm{E}}\left[ {|{\alpha _2}{|^2}} \right] = {1 / 2}$ ，情况2为非等增益的情况，平均信道增益取值为： ${\rm{E}}\left[ {|{\alpha _1}{|^2}} \right] = {1 / 5}, {\rm{E}}\left[ {|{\alpha _2}{|^2}} \right] = {4 / 5}$ 。与AWGN信道下仿真类似，BER随着R增大而增大，且等增益情况下系统误码性能总是优于非等增益情况下的误码性能。

图 15 OMU-SR-DCSK系统在两种增益下的性能比较

下载: 全尺寸图片幻灯片

图16中对比了表1中几种系统的误码性能。当 ${{{E_{\rm{b}}}} / {{N_0}}}$ 较小时，OMU-SR-DCSK和SRMR-DCSK的误码率基本相等，都略优于MC-DCSK。但随着信噪比的增加，MC-DCSK的误码率逐渐降低，最后都优于其他几种系统，与AWGN信道下的对比结果一致，相比于其他两种多用户串行传输系统，OMU-SR-DCSK的误码性能最优。

图 16 不同系统在等增益情况下的性能比较

下载: 全尺寸图片幻灯片

6. 结束语

本文提出的OMU-SR-DCSK缩短了参考信号的长度，虽然会造成信噪比降低，从而影响系统的误码性能，但同时也提升了系统的传输速率、能量效率和安全性。此外，通过引入构造简单的Walsh码消除了用户间干扰，改善了OMU-SR-DCSK的误码性能，弥补了信噪比降低对系统误码性能造成的影响。通过仿真验证了OMU-SR-DCSK在传输速率和能量效率方面的优势，从而为其应用于多用户串行传输系统提供了理论依据。本文只分析了两路延迟线的情况，后续可扩展为M条延迟线，更大程度上提升系统的传输速率和能量效率；此外，将OMU-SR-DCSK与多载波技术结合，实现多用户并行传输也是后续需要研究的内容。

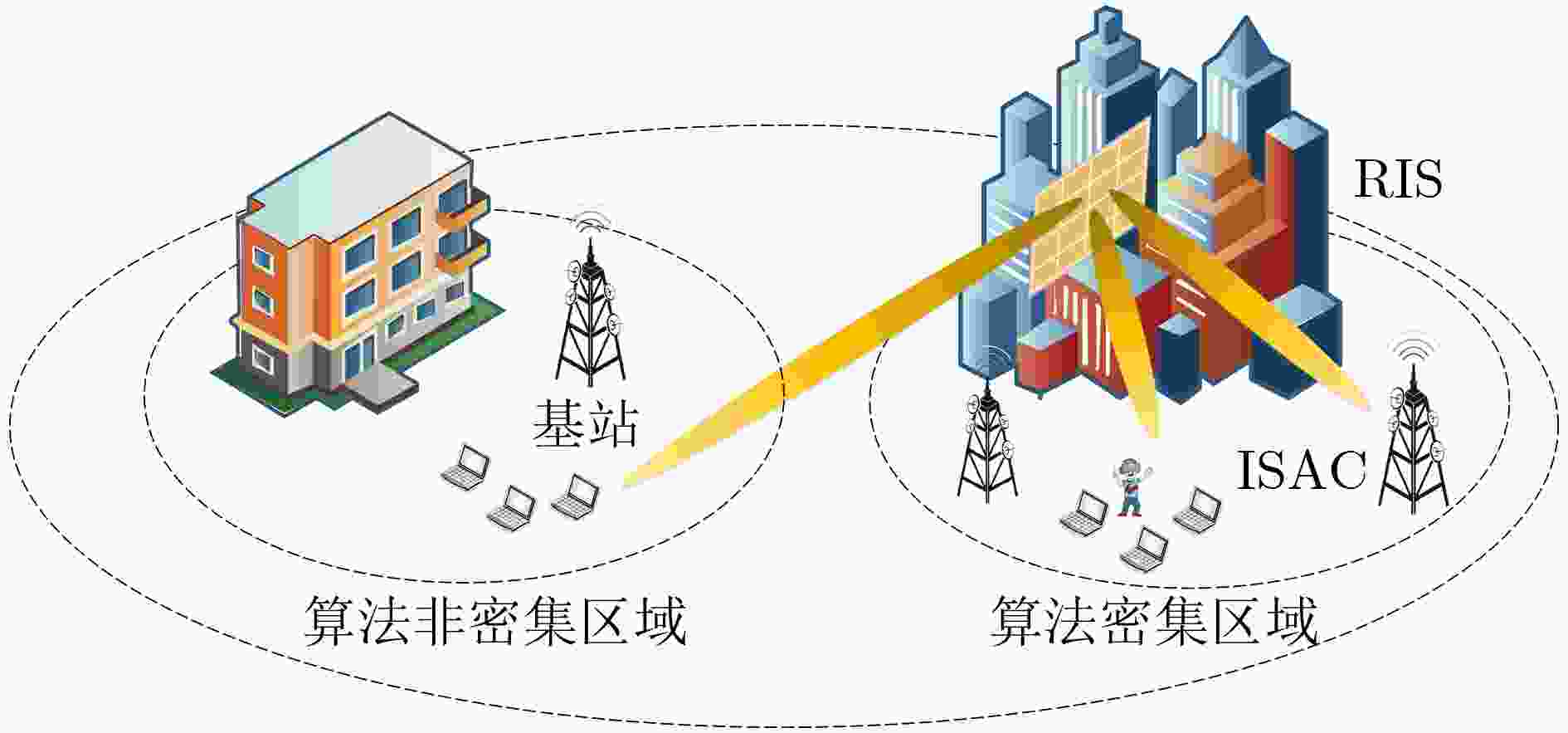

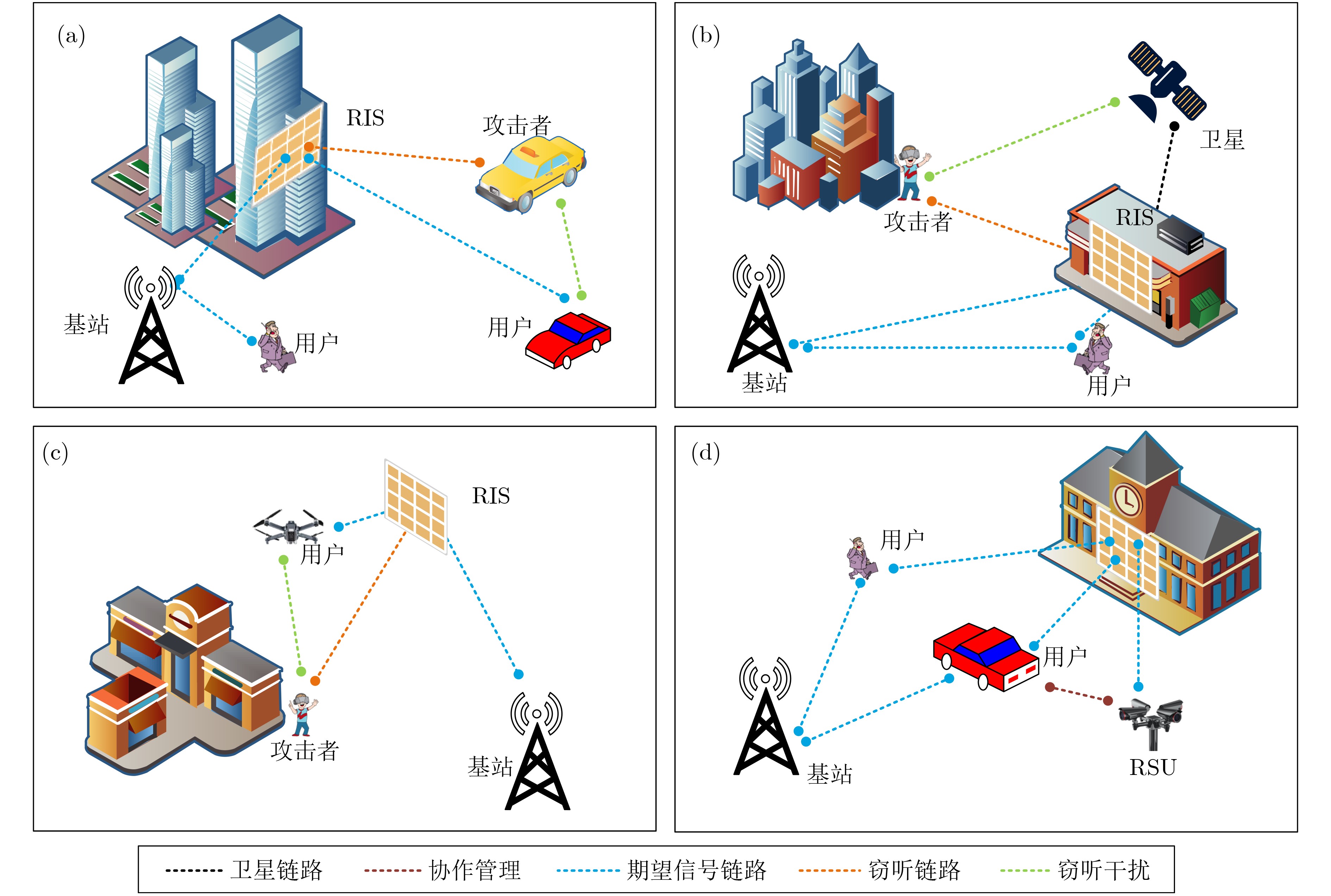

图 1 RIS辅助ISAC系统的应用演示场景

下载: 全尺寸图片幻灯片

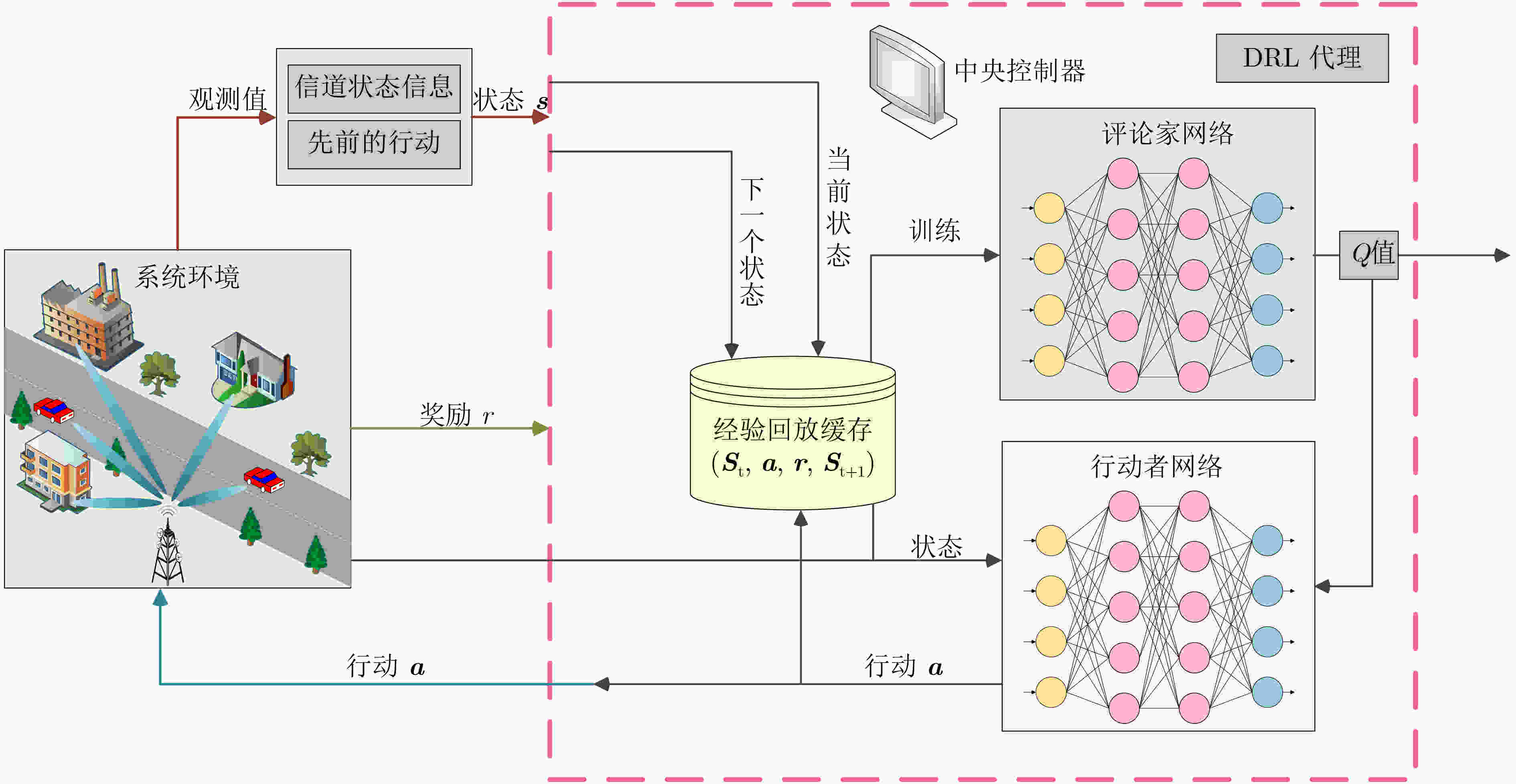

图 2 RIS辅助ISAC系统的DDPG设计

下载: 全尺寸图片幻灯片

图 3 RIS辅助ISAC系统的算力网络

下载: 全尺寸图片幻灯片

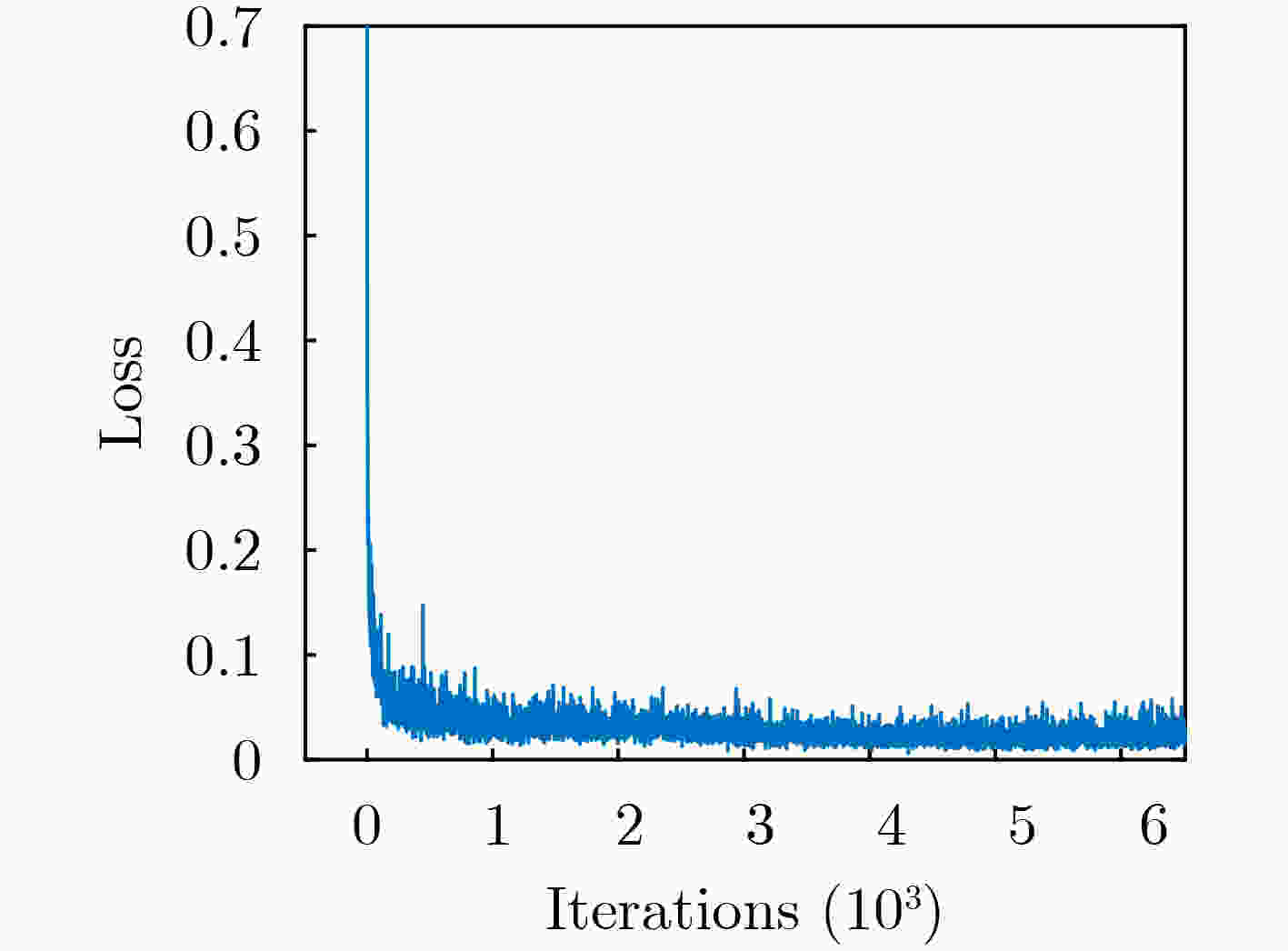

图 4 损失函数值与迭代次数的关系

下载: 全尺寸图片幻灯片

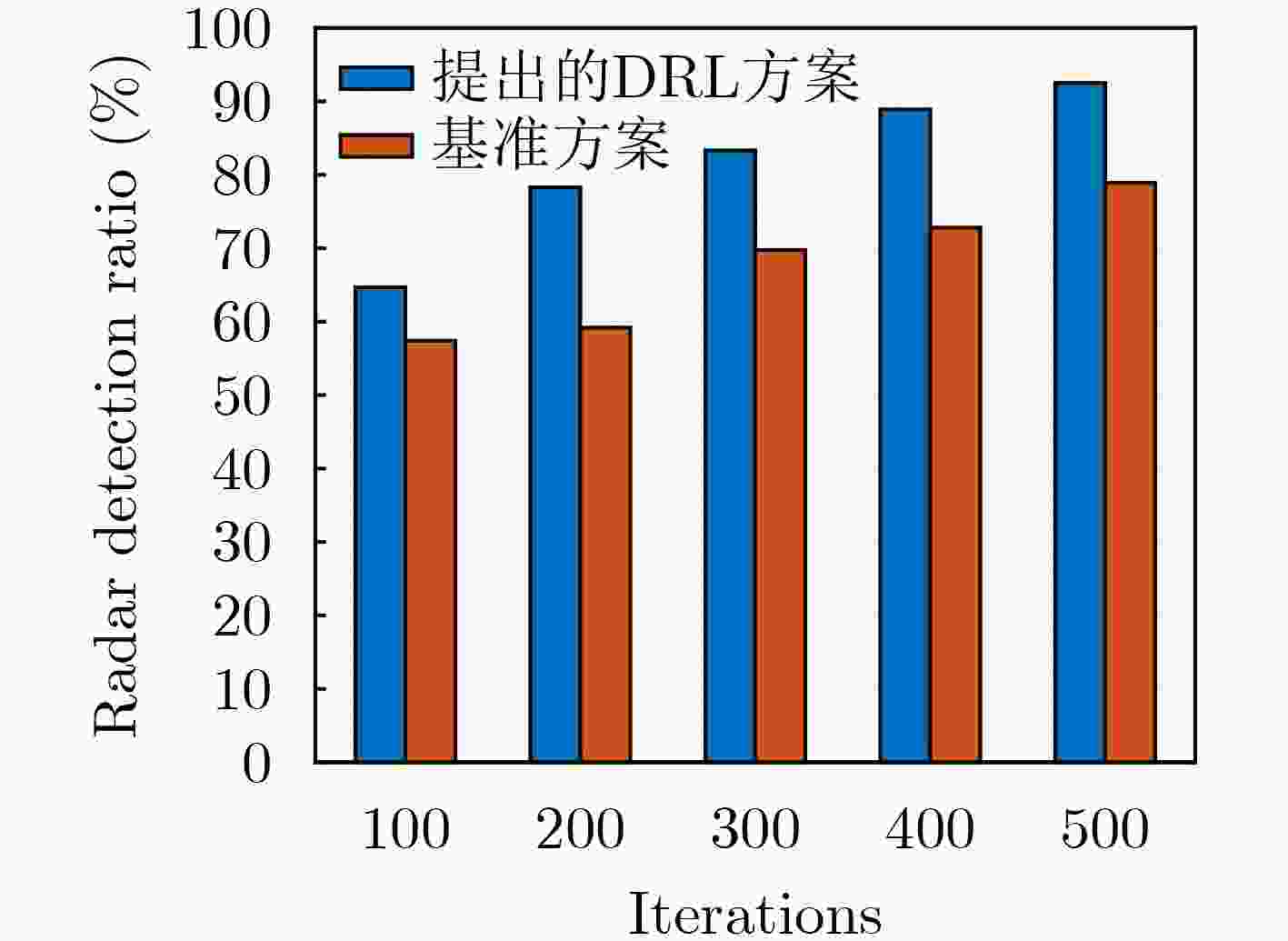

图 5 不同ISAC方案雷达探测率与迭代次数的关系

下载: 全尺寸图片幻灯片

表 1 基于深度学习的RIS辅助通信的最新进展

优化指标	RIS指标	DRL指标	场景	技术	结果
最大化保密率^[9]	相移控制波束赋形设计	参数设计	BS到RIS 多用户	DQN MDP	提高保密率
最大化加权和速率^[11]	相移控制波束赋形设计	参数设计	BS到RIS 多用户	比较检索法 DQNN	提高加权和速率
提高频谱效率^[14]	相移控制	互信息优化	BS到用户	DDPG TD3	提高频谱效率
最大化和速率^[15]	相移控制波束赋形设计	环境学习	RIS到用户多用户	NOMA协议 DRSAC	提高和速率
最大化总保密率^[16]	相移控制波束赋形设计	环境学习参数设计	多用户多窃听者	DDPG MDP	提高总保密率

下载: 导出CSV

表 2 参数设置

参数名称	参数值
RIS个数	10
训练大小	1000
训练学习率	0.001
迭代次数	20
测试集样本个数	500

下载: 导出CSV
