基于自由空间光的无人机通信网络关键技术与发展趋势

冯斯梦 赵一迪 董超 吴启晖

王维琼, 谢琼, 许豪杰, 崔萌. 两方有理数多重集的保密计算[J]. 电子与信息学报, 2023, 45(5): 1722-1730. doi: 10.11999/JEIT220712
引用本文: 冯斯梦, 赵一迪, 董超, 吴启晖. 基于自由空间光的无人机通信网络关键技术与发展趋势[J]. 电子与信息学报, 2024, 46(6): 2311-2322. doi: 10.11999/JEIT230644
WANG Weiqiong, XIE Qiong, XU Haojie, CUI Meng. Secure Computation of Two-party Multisets with Rational Numbers[J]. Journal of Electronics & Information Technology, 2023, 45(5): 1722-1730. doi: 10.11999/JEIT220712
Citation: FENG Simeng, ZHAO Yidi, DONG Chao, WU Qihui. Key Technologies and Development Trends of Free Space Optical UAV Communication Network[J]. Journal of Electronics & Information Technology, 2024, 46(6): 2311-2322. doi: 10.11999/JEIT230644

基于自由空间光的无人机通信网络关键技术与发展趋势

doi: 10.11999/JEIT230644
基金项目: 国家自然科学基金青年科学基金(62001219),江苏省基础研究计划自然科学基金—前沿引领技术基础研究专项(BK20222013),江苏省产业前瞻与关键核心技术重点项目课题(BE2021013-4)
详细信息
    作者简介:

    冯斯梦:女,副研究员,研究方向为无线光通信技术、无人机通信网络、天地一体智能信息网络等

    赵一迪:女,硕士生,研究方向为无线光通信技术、无人机通信网络等

    董超:男,教授,研究方向为无人机蜂群自组织网络、空天地一体智联网、边缘网络智能、无人机协同智能应用等

    吴启晖:男,教授,研究方向为认知科学与应用、认知信息论、天地一体化智能信息网络、电磁空间频谱认知智能管控等

    通讯作者:

    冯斯梦 simeng-feng@nuaa.edu.cn

  • 中图分类号: TN929.12

Key Technologies and Development Trends of Free Space Optical UAV Communication Network

Funds: The National Natural Science Foundation of China Youth Science Foundation Project (62001219), The Natural Science Foundation of Jiangsu Province Basic Research Program-Frontier Leading Technology Basic Research Project (BK20222013), Jiangsu Province Industry Outlook and Key Core Technology Key Projects (BE2021013-4)
  • 摘要: 在当前电磁频谱拥堵和无线电干扰严重的情况下,基于自由空间光(FSO)的无人机(UAV)通信网络作为推进空天地一体化进程的重要一环,得到了学术界和工业界的广泛关注。与传统射频通信相比,FSO通信具有高数据传输速率、低时延和高安全性等优势。然而,FSO链路易受大气信道条件影响,同时UAV高移动性、网络高动态性以及机载资源的有限性给FSO的稳定连接与可靠通信带来了巨大挑战。因此,该文在介绍了FSO传输特性的基础上,着重分析了提升基于FSO的UAV通信网络稳定性与通信质量的关键技术,在此基础上,归纳出高可靠、强智能、长续航的发展趋势,以期为基于FSO的UAV通信网络发展提供参考与借鉴。
  • 连续微流控生物芯片(Continuous-Flow Microfluidic Biochips, CFMBs),也称为片上实验室,集成了必要的生化功能组件(如混合器、加热器、过滤器和检测器等)[1],具有许多优点,如高精度、高通量、高自动化、小型化和低样品消耗等[2]。因此近些年受到越来越多的关注,并被成功地应用到核酸提取[3]、快速病原体检测[4]和DNA分析[5]等应用中。

    CFMBs由弹性体材料聚二甲基硅氧烷(PolyDiMethylSiloxane, PDMS)制造,利用多层软光刻工艺[6]加工得到其结构,可以集成数百甚至数千个微阀门[7],并通过组合和控制多个微阀门的关闭和开启,可以建立更为复杂的操作,如分离、过滤和混合等。

    CFMBs具有两个物理层:流层和控制层。在CFMBs的流层物理设计中,需要对所有的组件和流通道进行布局和布线。由于每增加一个流通道交叉点,会增加2~4个微阀门,用于必要的流体流通控制,不仅使得交叉污染等问题更为复杂,也显著增加了控制层的设计难度;而更短的流通道长度不仅能缩减流体运输延迟[8],且仅需要更小的外部压力来传输流通道流体,减少通道流体泄露和阻塞等问题的可能性,增强流通道传输的可靠性[9];同时芯片流层整体面积的缩减,有助提升芯片的集成度,降低芯片成本。因此,采用3个重要的指标:流通道交叉点数量、流通道总长度和芯片流层整体面积衡量其质量。

    文献[9]首次提出一种CFMBs自顶向下的整体设计流程。但布局和布线两个阶段被分开考虑、缺乏交互,导致流层物理设计质量退化。Wang等人[10]首次提出了协同设计布局和布线,通过迭代的布局调整,动态地把布线信息反馈到布局中,进一步改善了流层物理设计的质量。该工作的布局阶段使用传统的模拟退火算法;布线阶段采用基于协商的布线算法,并依靠迭代削弱布线顺序的影响;针对组件与流通道产生的拥塞区,做面积增量布局调整。在此基础上,朱予涵等人[11]改进了随机算法,引入具有良好全局优化能力的离散粒子群优化算法完成初始布局;布线阶段使用基于协商的布线算法,以组件间曼哈顿距离降序作为布线顺序;布局调整阶段取消了拥塞区的设置,针对流通道交叉点,同样做面积增量布局调整。该工作在时间成本与文献[10]中相近的情况下,一定程度上提升了流层物理设计质量。考虑到实际流体传输的路径规划等问题,Huang等人[12]提出了一种名为PathDriver+的实用设计流程。针对有限资源下流体的存储需要,文献[13]提出了基于存储和运输两用的分布式流通道存储。为了解决不同阶段设计不同步的问题,文献[14,15]将所有阶段合成为一个有机的整体。

    针对当前流层物理设计质量和效率难以同时兼得的问题,本文提出了一种多阶段启发式的流层物理协同设计算法,不仅显著提高了流层物理设计的质量,同时使得时间成本大幅下降,为解决大规模问题提供了新途径。本文主要贡献如下:

    (1) 提出了一种新的布局算法:逻辑布局。该算法把每个组件初始为逻辑空间中的每个单元,基于组件之间的连接关系,利用邻近移动和目标跳跃两种交换操作,能够高效地获得所有组件的优异逻辑位置。

    (2) 在布局调整过程中,不仅考虑到组件对象,而且首次考虑到组件上具体连通端口的方位,进一步缩小粒度,提出考虑组件连接关系的组件方向布局调整策略,有效减少了流通道交叉点数和流通道总长度。

    (3) 基于单个连通图内部组件之间的连接关系,提出了一种沿流通道收缩的布局调整策略,利用已有布线信息,显著减小了流通道总长度。

    (4) 考虑到存在单连通图和多连通图的两种组件连接关系,通过多图收缩策略,对含有多个连通图的测试用例进行新一轮的布局调整,有效降低了芯片流层整体面积。

    (5) 在6个测试用例上对包括以上的主要优化策略进行实验分析,同时与现有的流层物理设计协同算法进行最终实验对比,验证了本文算法的有效性。

    本文的其余部分组织如下。第2节介绍了问题模型。第3节介绍了本文方法的算法整体设计流程。第4节详细介绍了算法具体细节步骤。第5节介绍和讨论了实验结果。第6节总结了全文。

    由时序图和组件列表作为输入,进行高层次综合[9](即绑定和调度)后,可以得到组件间连接网。本文的问题模型以组件列表和组件间连接网作为问题输入,在满足约束条件前提下,输出高质量的流层物理设计解。具体描述如下:

    问题输入:组件列表和组件间连接网。

    问题输出:CFMBs的流层物理设计解。

    优化目标:最小化流通道交叉点数量、流通道总长度和流层整体面积的权重和。

    约束条件:(1)组件间距最小约束,(2)流通道宽度最小约束,(3)流通道间距最小约束。

    图1中3种颜色的模块所示,整体设计流程主要分为3个阶段,分别为布局预处理、组件映射和包围盒间隙布局调整、收缩布局调整。主要包括逻辑布局、组件方向布局调整、包围盒间隙布局调整、沿流通道收缩和多图收缩等策略。

    图 1  算法整体设计流程

    第1阶段:布局预处理。包括逻辑布局和组件方向布局调整两种算法,旨在分别实现组件在逻辑空间中优异的逻辑位置和逻辑方向。首先,逻辑布局先初始化逻辑空间,再基于组件间的连接关系,利用逻辑布局中两种组件的位置交换操作,使得存在连接关系组件之间的曼哈顿距离尽可能小,即达到聚集的效果,以获得优异的逻辑位置。其次,本文进一步缩小粒度,设计了考虑端口的组件方向布局调整策略,通过调整组件的逻辑方向,使得连接组件上连通端口之间的曼哈顿距离尽可能小,以获得优异逻辑方向。两种算法都能有效减少流通道总长度和流通道交叉点数量。

    第2阶段:组件映射和包围盒间隙布局调整。首先,为了将组件从逻辑位置映射到实际位置,同时保持第1阶段结束后组件优异的逻辑位置和逻辑方向,本文设计了包围盒策略放置组件,即统一用一个边长最小的正方形容器盒包裹所有的组件,再把每个包围盒以统一的初始间隙映射到实际布局布线物理空间中。其次,组件放置完成后,基于流通道两端组件曼哈顿距离的升序顺序,对所有流通道进行布线操作,获得初始包围盒间隙下的流层物理设计解。最后,为了最大化当前流层物理设计质量,再针对包围盒间隙,做增大间隙的布局调整,并迭代整个过程,直至达到设置的间隙阈值。迭代结束后,获得最佳的包围盒间隙。

    第3阶段:收缩布局调整。在利用前一个阶段的最佳包围盒间隙做完布局布线的基础上,本文分步实现两种基于收缩的布局调整方法:沿流通道收缩和多图收缩。首先,为了减少流通道总长度,考虑到组件的端口数量较少,可以让组件从自身端口开始,沿已布线流通道向连接组件端口收缩。其次,若应用中存在多个连通图,则在沿流通道收缩后,连通图(包括单个连通图内所有的组件和流通道)之间可能存在较大的冗余间隙。为了进一步优化流层整体面积,本文提出了多图收缩策略,可以有效降低图与图之间的面积冗余,使得整体结构更为紧凑。

    (1)布局预处理

    (a)逻辑布局。基于序列对的布局表示方式,文献[10,11]运用随机算法做布局,虽然整体上能够得到一个较好的布局解,且直接得到组件的实际物理布局位置,但布局解质量存在波动,进而使得最终流层物理设计质量产生不稳定的波动。同时两者的时间成本随着问题规模的增大快速攀升。因此,本文分两步来实现传统布局的功能,提出了逻辑布局这种新算法,旨在先高效地获得一个收敛稳定且聚集效果好的高质量逻辑布局解,再通过具体组件放置的方法,将组件的逻辑位置映射为实际物理位置。

    图2所示,首先,按照组件序号升序顺序,把每个组件依次放入逻辑空间的每个单元,组件序号用正整数表示,空的逻辑位置用零表示,实现逻辑空间的初始化。其次,再基于组件之间的连接关系,通过邻近移动和目标跳跃两种交换操作,以达到聚集效果,即连通的组件单元在逻辑空间中的曼哈顿距离尽可能小。可以看出,逻辑布局并不改变逻辑空间的大小。

    图 2  逻辑空间初始状态

    图3(a)所示,邻近交换操作针对的是与组件6的4个方向上相邻的组件,并与其中一个净收益最大的组件单元交换逻辑位置,它们之间的曼哈顿距离都仅为1个单位。净收益是交换前两组件与所有连接组件的曼哈顿距离和,再减去交换后两组件与所有连接组件的曼哈顿距离和的差值。净收益计算为

    图 3  两种组件单元交换操作
    Eoa=ani=1(dbea,idafa,i)+bnj=1(dbeb,jdafb,j)
    (1)

    其中,a为主动交换组件,b为被动交换邻近组件;an为与组件a连接组件数量,bn为与组件b连接组件数量;o为东西南北4个方向上的某个方向,d为两组件之间的曼哈顿逻辑距离,be代表组件交换之前,af代表组件交换之后。

    计算完所有组件4个方向上的净收益后,与最大收益方向上的组件交换逻辑位置,迭代计算和交换这个过程,直到所有组件4个方向的净收益都小于等于零。如图3(b)所示,由于计算的先后顺序等,图中间部分已经存在聚集效果很好的组件群,表示为桔黄色的矩形区域。由于邻近交换的步长仅为1,此时向左移动交换的净收益又小于等于零,通过邻近交换操作,组件32越不过桔黄色区域,以靠近与之有连接的目标组件6,因此目标跳跃这种交换操作被提出。

    与邻近移动操作相同,目标跳跃操作也是基于连接组件的曼哈顿距离评估收益。首先,选取曼哈顿距离最大且未锁定的边,按照边两端组件各自度占两者度和的概率,分配角色给这两个组件,较大概率组件为目标组件,另一个组件为跳跃组件。其次,若目标组件周围存在空的逻辑位置,跳跃组件则直接跳跃到该位置;若目标组件的周围不存在空的逻辑位置,则在周围8个组件中随机选中一个组件,用式(2)计算净收益

    Eall=ei=1(dbeidafi)
    (2)

    其中,e为边总数,式中计算所有边两端组件在跳跃动作前后的曼哈顿距离差值。

    接着按照顺时针方向遍历,直至得到第1个与跳跃组件交换位置,且交换净收益非负的组件,执行目标跳跃操作;若周围所有组件交换位置的净收益都为负,则放弃目标跳跃。本轮给该边上锁,迭代至所有边被锁定,接着解锁所有边开始新一轮迭代,重复这个过程,直至达到内层迭代阈值或存在式(1)中净收益为正,如算法1步骤2(3)所示,结束内层目标跳跃迭代,进入外层邻近移动迭代。目标跳跃的直接目标是在至少不恶化当前布局质量的前提下,通过改变当前组件逻辑布局结构,以打破邻近移动收益瓶颈,使得存在组件邻近移动的净收益为正。为了适应测试用例规模,实际实验中外层迭代次数阈值设置为500,内层迭代次数阈值设置为150。

    算法1 逻辑布局算法
     输入:所有组件和连接网。
     输出:优化后的逻辑布局结果。
     1 初始化逻辑空间。
     2 若小于外层迭代次数阈值且邻近交换最大收益maxBenefit为正,则进入循环。
      (1) 根据式(1)计算所有组件在邻近4个方向的净收益并更新maxBenefit。
      (2) 选择收益等于maxBenefit的组件进行邻近移动。
      (3) 如小于内层迭代次数阈值且由式(1)更新的maxBenefit小于等于零,则进入循环。
       (a) 遍历找出边未被锁定且边两端曼哈顿距离最大的两组件,并分配目标组件和跳跃组件角色。
       (b) 根据式(2)顺时针方向在目标组件周围寻找第1个净收益非负的交换组件。
       (c) 若存在净收益非负的交换组件,则进行目标跳跃;否则跳过,并锁定该边。
       (d) 锁定该边,并更新maxBenefit。
       (e) 如果所有的边都被锁定,则解锁所有的边。
     3 循环结束,输出优化后的逻辑布局结果。
    下载: 导出CSV
    | 显示表格

    逻辑布局的直接作用是让存在边的组件达到聚集效果。算法1给出了逻辑布局算法的整体流程,主要包括两层的迭代。外层通过邻近移动来获得正的净收益;内层通过目标跳跃动作,在不恶化整个逻辑空间布局的前提下,调整当前布局结构,以获得邻近方向上正的净收益。如图4所示,图4(a)为初始布局后的布线结果,图4(b)为逻辑布局后的布线结果,深灰色区域放置与左边两个组件有流通道相连的组件。可以看出,图4(b)的连接组件之间达到聚集效果,使得流通道总长度显著降低,并且有减少流通道交叉点数的作用。

    图 4  逻辑布局效果示意图

    (b)组件方向布局调整。文献[10,11]的工作中忽略了组件上端口的方向。然而,组件间试剂的传输需要依靠流通道,流通道的两端需要具体到组件的对应端口。因此,组件上端口朝向对流通道布线质量有着明显的影响,本文在默认组件方向基础上,提出了组件方向布局调整这一阶段。如图5所示,每个组件中的数字是其序号,在左右两图中,组件的逻辑位置并没有变化,同时组件1、组件2和组件25很好地聚集在与它们存在连接的组件19旁边。然而,图5(a)中采用组件左边输入端口,组件右边输出端口的默认组件布局方向,与之相比,组件方向布局调整后的图5(b)中流通道长度大大减少,同时避免出现图5(a)中标记为红色这种过长流通道。

    图 5  组件方向布局调整效果示意图

    该调整策略计算组件各个端口与对应连接组件之间的曼哈顿距离和,以获得最小距离方向作为组件优化后的布局方向。端口的逻辑位置是与端口相邻的逻辑单元位置相同。组件2唯一输出端口的逻辑位置与组件19的逻辑位置相等,两者距离为零。图5(a)中组件2唯一输出端口到组件19的距离为两个单位。

    (2)组件映射和包围盒间隙布局调整

    (a)包围盒策略放置组件。在第1阶段的工作结束后,得到了优异的组件逻辑位置和逻辑方向,接着需要实现组件逻辑位置到实际物理位置的映射,获得物理布局解。因此,本文采用了包围盒策略放置组件。

    包围盒策略,即统一使用等面积的最小正方形包围盒作为容器,包裹每个组件,其边长等于所有组件在两个维度上的最大尺寸。

    图6所示,图中蓝色带序号的矩形块均为放置组件,9个大小相等的边界正方形则为包围盒,所有组件默认放置在包围盒的左上角,包围盒之间的初始间距为1个单位。可以看出,包围盒策略出色地继承了第1阶段的组件逻辑位置和逻辑方向。

    图 6  包围盒策略放置组件

    (b)实际布线评估。为了衡量某一包围盒间隙下的布局质量,通过实际布线评估布局质量,其适应度值函数的计算式为

    F=α×C+β×L+γ×A
    (3)

    其中,C为布局布线工作后的流通道交叉点数,L为流通道总长度,A为流层整体面积。α, β, γ为权重,在实验中分别为300, 20和1,权值与文献[10,11]中一致,之后所有实验对比的权重和也是基于该式计算。

    布线算法上,本文使用两阶段的A*算法对所有流通道进行布线。在第1阶段,不允许流通道产生交叉点的前提下,让尽可能多的流通道成功布线;在第2阶段,解除不允许产生流通道交叉点的限制,对前一阶段所有布线失败的流通道继续布线,直到所有流通道布线成功。该算法有利于在一定程度上减少流通道交叉点数量,也能保证在相对充裕布线资源情况下,整体流通道的布线成功。本文布线相关工作都是使用基于该布线顺下的两阶段A*布线算法。

    (c)针对包围盒间隙的布局调整。首次放置组件后包围盒之间的初始间距设置为1个单位,布线资源可能不足。为了最大化流层物理设计质量,需要作进一步的布局调整。由于组件间的大小可能存在较大差距,若直接针对组件间隙做布局调整工作,则难以保存之前优异的组件逻辑位置,让存在连接关系的组件很好地聚集在一起。因此,本文提出了针对包围盒,做增大包围间隙的布局调整。

    图7所示,实现从图7(a)图7(b)的包围盒间隙增大过程,每一轮仅增加一个单位。为了减少布线资源和计算资源的浪费,迭代中的最大间隙阈值不宜过大,设置为包围边长的一半并向上取整。当达到最大间隙阈值时结束迭代,并保存最佳的包围盒间隙。最大间隙阈值与应用中组件端口数量呈正相关关系。

    图 7  包围盒间隙布局调整示意图

    (3)收缩布局调整

    (a)沿流通道收缩。第2阶段工作结束后,考虑到之前提到部分组件可能与包围盒的面积差距较大,包围盒内存在较为充裕的布线空间。同时在生物芯片的应用场景中,组件的端口数量较小,一般为个位数,甚至存在度为1的叶子悬挂点组件,为单个图的收缩降低了难度。因此,本文提出了一种新的布局调整方式:沿流通道收缩。沿流通道收缩是将悬挂点组件沿着与之连通的唯一一条流通道,且满足约束的前提下,尽可能地缩短该流通道,并移动组件到相应的新位置。

    图8所示,图中有两个悬挂点组件发生了布局调整。在图8(a)中,组件默认放置于包围盒的左上角,但实际物理空间中存在足够的空间资源,让悬挂点组件调整到更好的位置。在图8(b)中,组件进行了沿流通道收缩的操作,与图8(a)对比,显著地减少了流通道长度,同时避免了一个流通道交叉点的产生。

    图 8  沿流通道收缩前后示意图

    本文中的沿流通道收缩策略只是针对悬挂点组件,将来工作可以进一步考虑度大于1组件的多阶段收缩操作,在满足约束的前提下,使得单个图的连接结构更为紧凑,面积更小。

    (b)多图收缩。上一阶段结束后,单个连通图的连接结构得到了优化。然而,若实例中包含多个连通图,则忽略了收缩后图与图之间可能存在的可观面积冗余。因此,在计算连通图的个数后,本文提出了新的布局调整方式,以实现能够在不改变流通道交叉点数和流通道总长度,且满足约束的条件下,达到优化流层整体面积效果。

    多图收缩的具体策略是把单个图中所有的组件和流通道看作同质的图块,不改变图块的形状和方向,尽可能向物理空间西北方向移动靠拢。如图1所示,若应用用例只存在一个连通图,则跳过多图收缩阶段,直接输出最终的流层物理设计解;若存在多个连通图,则多图收缩优化后,再输出最终的流层物理设计解。

    本文方法基于C++语言实现,在3.00 GHz 4核CPU与8 GB内存的Windows环境中单线程执行,与文献[11]保持一致的运行环境,并使用了文献[11]中的算法原代码执行对比实验。

    (1)策略有效性验证

    为了更好地分析各阶段中主要策略对每个指标的优化效果,本文验证3个阶段中5个主要策略的有效性。

    图9图12展示的是3个阶段中5个主要策略完成后的实验各指标数据。其中,横坐标为5个策略的序号,1是逻辑布局策略,2是组件方向布局调整策略,因为这两个策略中还未获得最佳包围盒间隙,所以实验中暂设包围盒边长的1/4并向上取整作为包围盒间隙,3是包围盒间隙布局调整策略,4是沿通道收缩策略,5是多图收缩策略。纵坐标为各指标的数值范围。

    图 9  流层整体面积变化趋势
    图 10  流通道总长度变化趋势
    图 11  流通道交叉点数量变化趋势
    图 12  3个指标权重和变化趋势

    图9所示,执行5个策略后,流层整体面积整体上得到了明显优化。由于PCR, ProteinSplit-1和ProteinSplit-2 3个测试用例中只存在单个连通图,所以面积上保持不变,图中表现为与x轴平行的线段。

    图10所示,前4个策略都使流通道总长度获得了明显优化。由于多图收缩策略不改变流通道总长度和流通道交叉点数量,所以在第5个策略多图收缩中,6个测试用例的流通道总长度保持不变。

    图11所示,流通道交叉点数量整体保持较低水平。与图10中原因相同,第5个策略对流通道交叉点数量无影响。可以看出,图中3个测试用例的流通道交叉点数量存在一个V形反弹。这是由于最佳包围盒间隙小于前两步中暂设的包围盒间隙,而更小包围盒间隙意味着更少布线资源,可能会提高流通道交叉点数量。所以为了最小化权重和,产生了流通道交叉点数量反弹上升的现象。

    图12所示,前4个策略使权重和在6个测试用例中都得到了显著连续下降。由于多图收缩不改变流通道交叉点数量和流通道总长度,且与图9中相同原因,PCR, ProteinSplit-1和ProteinSplit-2 3个测试用例的流层整体面积也不发生改变,所以多图收缩策略对这3个测试用例的权重和无影响。

    (2)与其他算法对比

    为了验证本文算法的性能,将本文算法与文献[10]、文献[11]中的算法在5个指标上进行了对比。如表1所示,与文献[10]中算法对比,本文的算法在流层整体面积上平均优化了24.70%,流通道交叉点数量上平均优化了93.49%,流通道总长度上平均优化了75.70%,整体上获得了较大提升。因此,如表2所示,3个指标的权重和也得到了平均66.99%的优化效果。时间上获得平均151.46的加速比。同时加速比由ProteinSplit-1的21.90增加到ProteinSplit-2的53.41,由InVitro-1的91.20增加到InVitro-3的524.15。可以看出,随着应用规模的增大,本文算法在时间成本上的对比优势也在扩大。

    表 1  与文献[10]最终实验结果3指标对比
    测试用例组件
    数量(个)
    宽度(mm)高度(mm)流层整体面积(mm2)流通道交叉点数量(个)流通道总长度(mm)
    文献[10]本文文献[10]本文文献[10]本文优化比例
    (%)
    文献[10]本文优化比例
    (%)
    文献[10]本文优化比例
    (%)
    PCR1658514954284227543.1020100.0045415765.42
    ProteinSplit-1306672706746204818–4.2910190.0095633964.54
    ProteinSplit-266121108115103139151112420.06551670.912519114654.51
    InVitro-130734458604234264037.6530100.007405292.97
    InVitro-245806583546640351047.1470100.00105312388.32
    InVitro-3601157582839430522944.55100100.00164419088.44
    平均24.7093.49  75.70
    下载: 导出CSV
    | 显示表格

    表3所示,与文献[11]对比,本文算法在流层整体面积、流通道交叉点数量和流通道总长度上分别平均优化了20.22%, 54.66%和71.62%。因此,如表4所示,本文算法在3个指标权重和上平均优化了59.83。加速比平均为177.12。同时也达到了与文献[10]对比时的效果,应用规模越大,时间成本上的优势越大。

    表 2  与文献[10]的最终实验结果对比
    测试用例权重和CPU时间(s)
    文献[10]本文优化(%)文献[10]本文加速比
    PCR12522589452.932.110.1712.41
    ProteinSplit-1267401189855.508.760.4021.90
    ProteinSplit-2807953884451.92235.554.4153.41
    InVitro-119934368081.549.120.1091.20
    InVitro-229800597079.9739.080.19205.68
    InVitro-345310902980.07214.900.41524.15
    平均  66.99   151.46
    下载: 导出CSV
    | 显示表格
    表 3  与文献[11]最终实验结果3指标对比
    测试用例组件
    数量(个)
    宽度(mm)高度(mm)流层整体面积(mm2)流通道交叉点数量(个)流通道总长度(mm)
    文献[11]本文文献[11]本文文献[11]本文优化比例
    (%)
    文献[11]本文优化比例
    (%)
    文献[11]本文优化比例
    (%)
    PCR1655515254286027543.7100/43515763.91
    ProteinSplit-1308372526743164818–11.634175.0075733955.22
    ProteinSplit-26611810810010311800111245.73341652.942277114649.67
    InVitro-130534479604187264036.9500/5265290.11
    InVitro-245706583545810351039.5920100.0079812384.59
    InVitro-3608875112839856522946.9520100.00142119086.21
    平均20.2254.66  71.62
    下载: 导出CSV
    | 显示表格
    表 4  与文献[11]的最终实验结果对比
    测试用例权重和CPU时间(s)
    文献[11]本文优化(%)文献[11]本文加速比
    PCR11560589449.011.110.176.53
    ProteinSplit-1206561189842.409.340.4023.35
    ProteinSplit-2675403884442.49235.354.4153.37
    InVitro-114707368074.9812.050.10120.05
    InVitro-222370597073.3141.080.19216.21
    InVitro-338876902976.77263.720.41643.22
    平均  59.83  177.12
    下载: 导出CSV
    | 显示表格

    针对连续微流控生物芯片,本文提出了一种多阶段启发式的流层物理协同设计算法,通过逻辑布局和组件方向布局调整,高效地获得优质的布局预处理方案,而后基于包围盒策略进行组件布局,实现组件从逻辑空间到实际物理空间的映射,并设计了包围盒间隙、沿流通道收缩和多图收缩3种策略进行布局调整。实验结果证明,本文算法不仅在流通道交叉点数量、流通道总长度和流层整体面积上获得显著提升,而且极大缩减了时间成本,提升了设计效率,为大规模应用设计提供了新方案。在未来工作中,我们致力于将本工作拓展到大规模且组件更为复杂的应用背景下,同时考虑布线转角数量等设计目标,使已有工作能更加直接高效地映射到实际应用中。

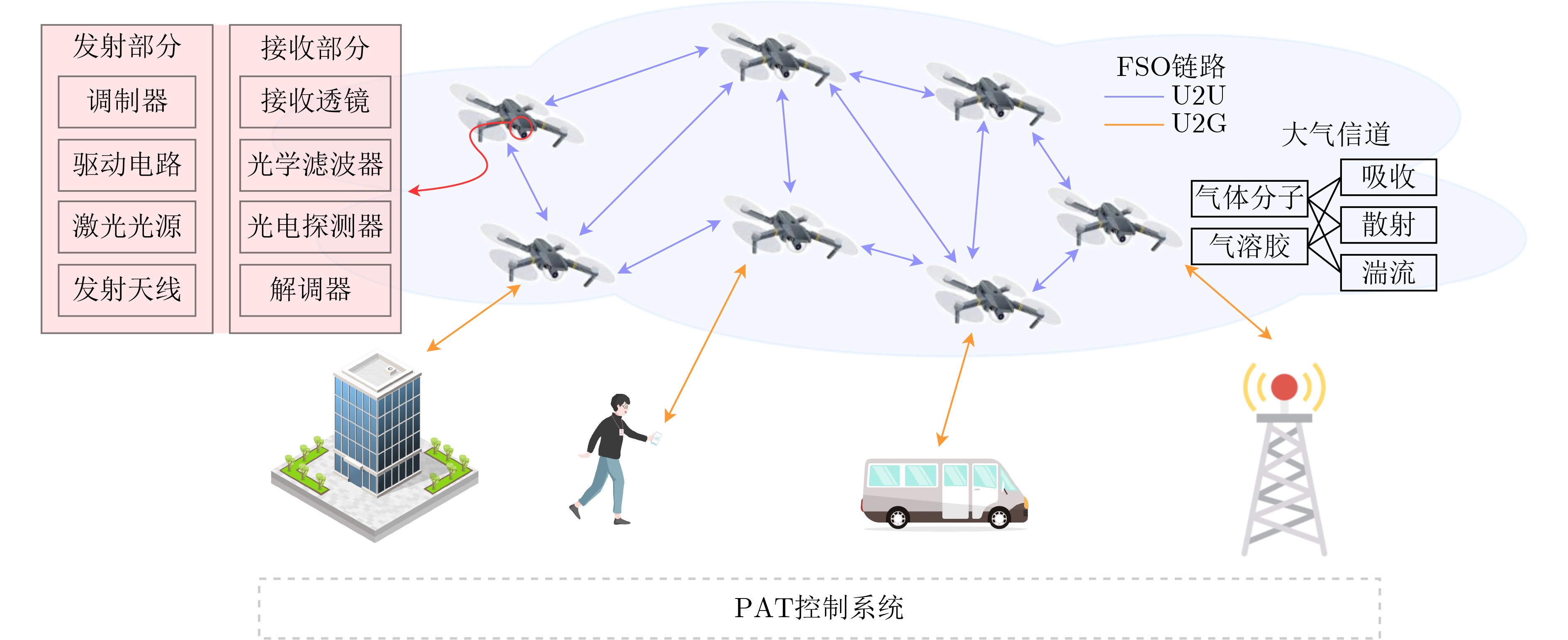

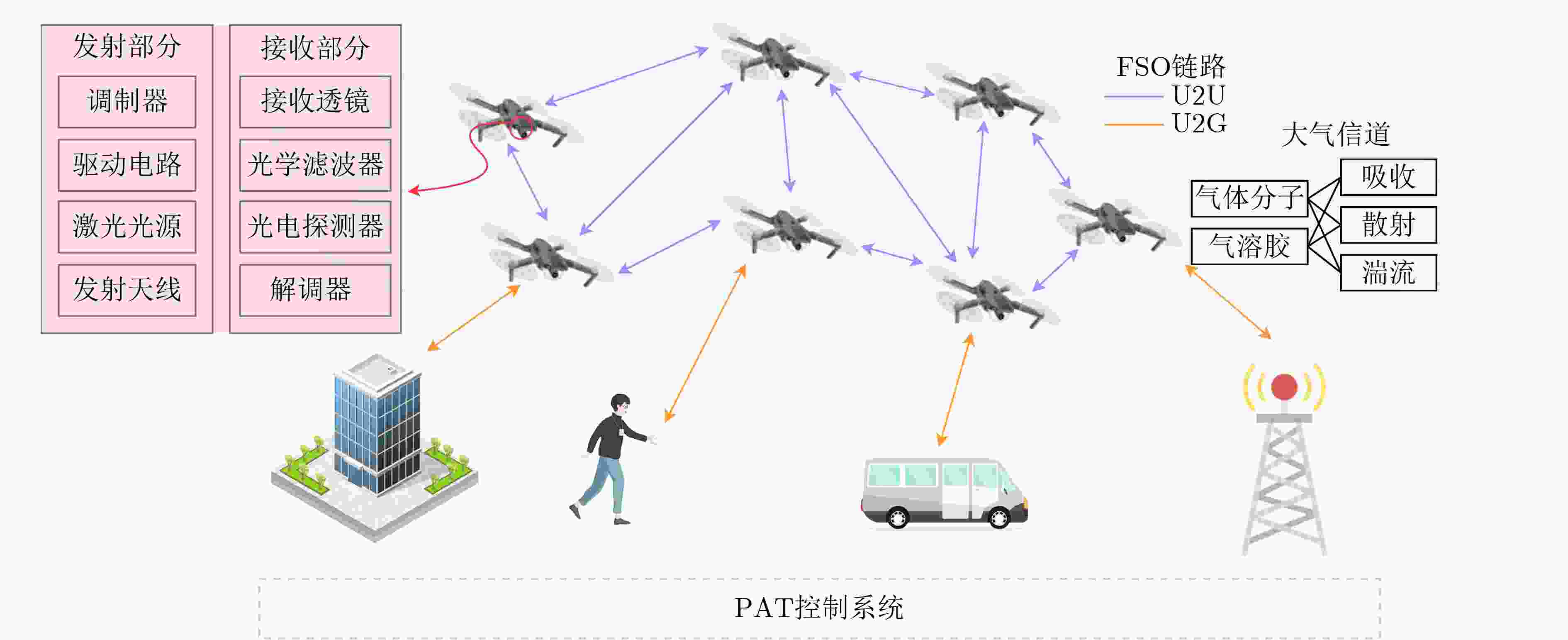

  • 图  1  基于FSO的UAV通信网络

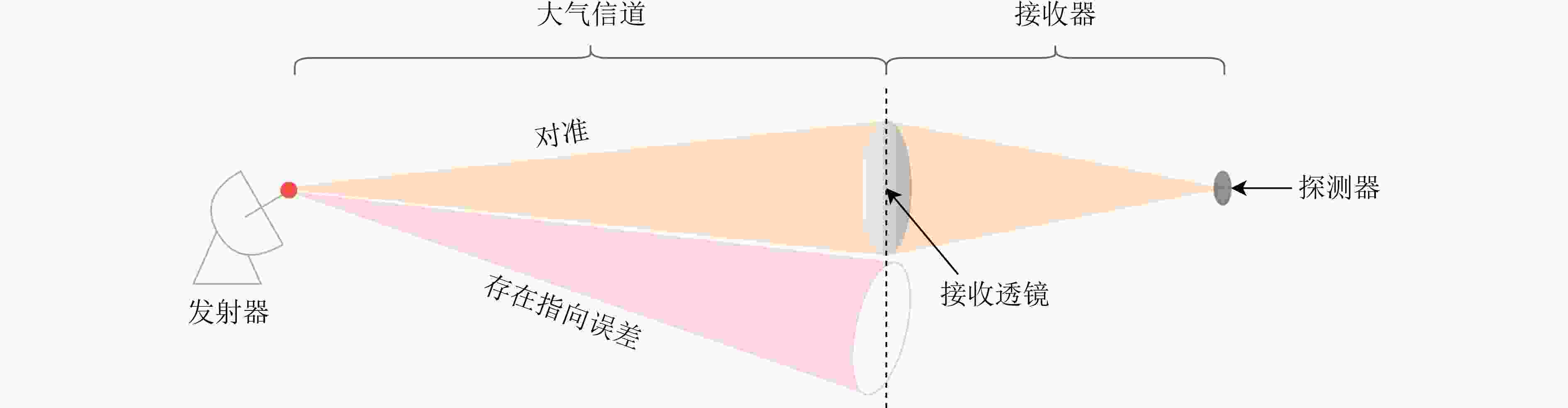

    图  2  指向误差示意图

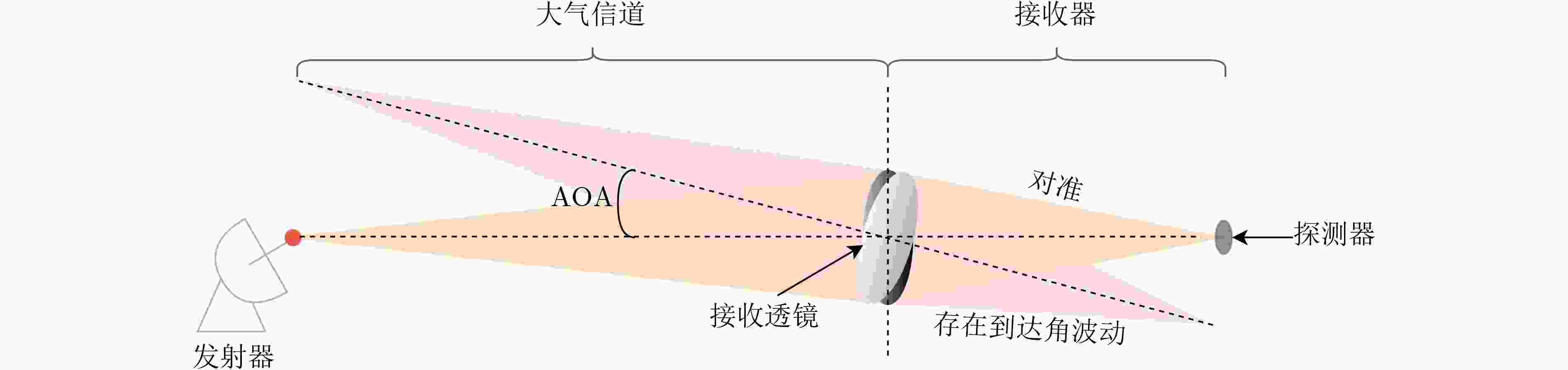

    图  3  到达角波动示意图

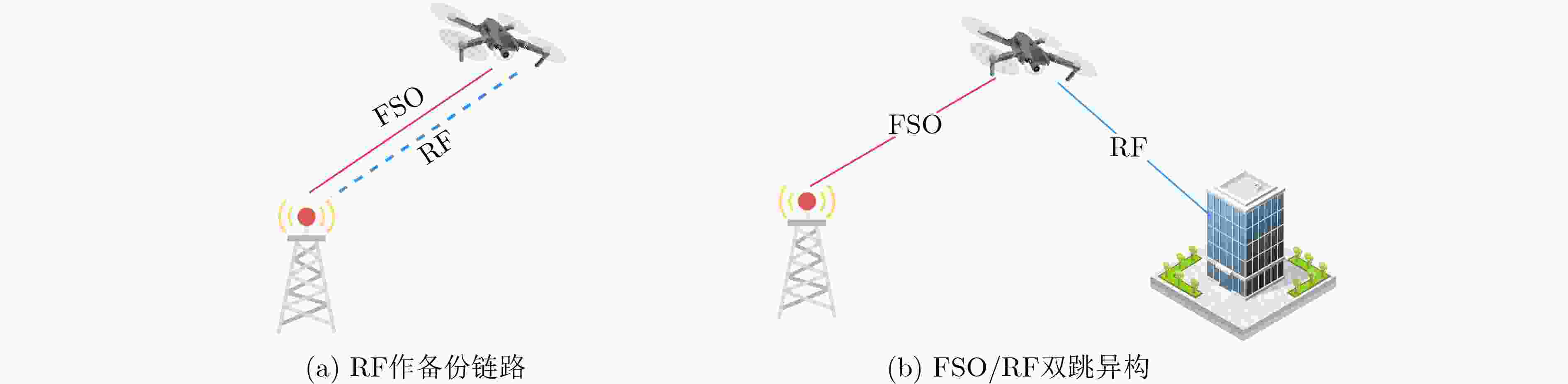

    图  4  基于FSO/RF混合的UAV通信网络

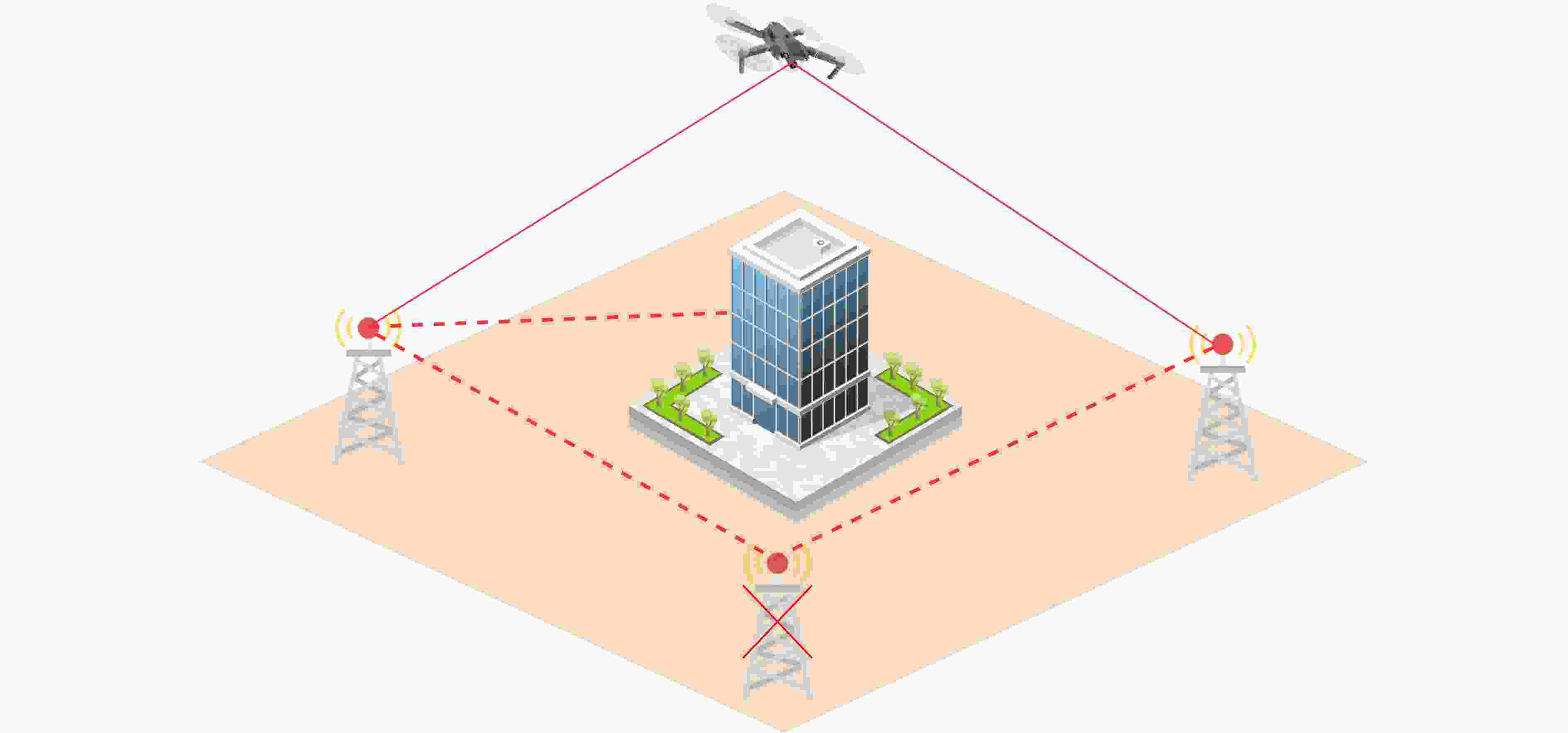

    图  5  中继传输的基于FSO的UAV通信网络

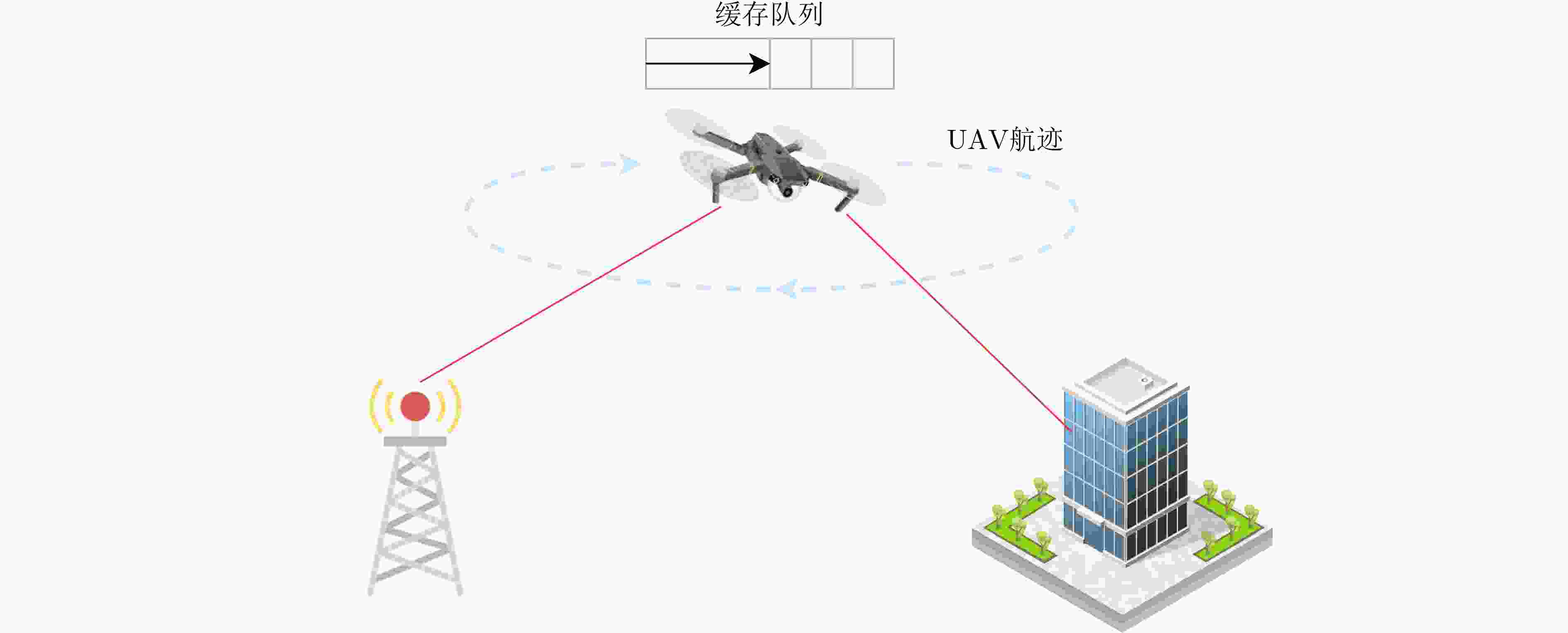

    图  6  缓存辅助的基于FSO的UAV通信网络

    表  1  分子吸收系数表

    波长(nm)分子吸收(dB/km)
    5500.13
    6900.01
    8500.41
    15500.01
    下载: 导出CSV

    表  2  大气粒子散射过程表

    类型 半径(μm) 散射过程
    空气分子 0.0001 瑞利
    雾霾粒子 0.01~1.00 瑞利-米氏
    雾滴 1~20 三重几何
    100~10000 几何
    1000~5000 几何
    冰雹 5000~50000 几何
    下载: 导出CSV

    表  3  大气湍流类型

    条件类型特点
    漩涡尺度大于发射机光束大小光束漂移漩涡以随机方式从原始路径整体偏转光束,导致指向误差,光束错开接收机区域。
    漩涡尺度等于发射机光束大小光束闪烁漩涡起到透镜作用,使入射光束聚焦并导致接收机处的光辐射照度波动。
    漩涡尺度小于发射机光束大小光束扩散光束的一小部分被独立衍射和散射,导致接收功率密度降低以及接收光束的波前扭曲。
    下载: 导出CSV

    表  4  UAV辅助的FSO/RF混合通信网络的系统模型

    FSO/RF混合方式文献系统建模
    备份传输[27]地面基站与宏基站通过FSO通信,在恶劣天气时采用RF通信。
    [28]卫星根据传感器获得的天气状况选择RF或FSO链路,调整发射功率,与地面用户进行通信。
    [29]用户向UAV发送信号,UAV通过基于交换机的混合FSO/RF链路与卫星连接。
    双跳异构传输[30]室外基站通过FSO链路将信号传输给UAV, UAV通过RF将信号传输到室内用户。
    [31]UAV利用FSO链路接收回程终端的信息,利用RF链路将信息转发到用户终端。
    [32]固定信源到UAV采用FSO通信,UAV到固定目的节点采用RF通信。
    下载: 导出CSV
  • [1] GUO Wenjng, ZHAN Yueying, TSIFTSIS T A, et al. Performance and channel modeling optimization for hovering UAV-assisted FSO links[J]. Journal of Lightwave Technology, 2022, 40(15): 4999–5012. doi: 10.1109/JLT.2022.3176352.
    [2] SINGH D and SWAMINATHAN R. Comprehensive performance analysis of hovering UAV-based FSO communication system[J]. IEEE Photonics Journal, 2022, 14(5): 7352013. doi: 10.1109/JPHOT.2022.3205704.
    [3] JANJI S, SAMORZEWSKI A, WASILEWSKA M, et al. On the placement and sustainability of drone FSO backhaul relays[J]. IEEE Wireless Communications Letters, 2022, 11(8): 1723–1727. doi: 10.1109/LWC.2022.3178546.
    [4] CHLESTIL C, LEITGEB E, SCHMITT N P, et al. Reliable optical wireless links within UAV swarms[C]. Proceedings of 2006 International Conference on Transparent Optical Networks, Nottingham, UK, 2006: 39–42. doi: 10.1109/ICTON.2006.248491.
    [5] ZENG Yong, ZHANG Rui, and LIM T J. Wireless communications with unmanned aerial vehicles: Opportunities and challenges[J]. IEEE Communications Magazine, 2016, 54(5): 36–42. doi: 10.1109/MCOM.2016.7470933.
    [6] SHAKHATREH H, SAWALMEH A H, AL-FUQAHA A, et al. Unmanned Aerial Vehicles (UAVs): A survey on civil applications and key research challenges[J]. IEEE Access, 2019, 7: 48572–48634. doi: 10.1109/ACCESS.2019.2909530.
    [7] XU Guanjun, ZHANG Ning, XU Maozhe, et al. Outage probability and average BER of UAV-assisted dual-hop FSO communication with amplify-and-forward relaying[J]. IEEE Transactions on Vehicular Technology, 2023, 72(7): 8287–8302. doi: 10.1109/TVT.2023.3252822.
    [8] LI Jia, LIU Jingchong, LU Qi, et al. Optical communication using subcarrier PSK intensity modulation through atmospheric turbulence channels[J]. IEEE Transactions on Communications, 2007, 55(6): 1267. doi: 10.1109/TCOMM.2007.901509.
    [9] CHOI M, SONG S, KO D E, et al. Trajectory optimization for FSO based U-IoT backhaul networks[J]. IEEE Transactions on Network Science and Engineering, 2023, 10(4): 2030–2044. doi: 10.1109/TNSE.2023.3239060.
    [10] BASHIR M S and ALOUINI M S. Energy optimization of a laser-powered hovering-UAV relay in optical wireless backhaul[J]. IEEE Transactions on Wireless Communications, 2023, 22(5): 3216–3230. doi: 10.1109/TWC.2022.3216797.
    [11] SAXENA P and CHUNG Y H. Analysis of jamming effects in IRS assisted UAV dual-hop FSO communication systems[J]. IEEE Transactions on Vehicular Technology, 2023, 72(7): 8956–8971. doi: 10.1109/TVT.2023.3246817.
    [12] BORAH D K and VOELZ D G. Pointing error effects on free-space optical communication links in the presence of atmospheric turbulence[J]. Journal of Lightwave Technology, 2009, 27(18): 3965–3973. doi: 10.1109/JLT.2009.2022771.
    [13] MAI V V and KIM H. Beam size optimization and adaptation for high-altitude airborne free-space optical communication systems[J]. IEEE Photonics Journal, 2019, 11(2): 7902213. doi: 10.1109/JPHOT.2019.2901952.
    [14] DABIRI M T, SADOUGH S M S, and KHALIGHI M A. Channel modeling and parameter optimization for hovering UAV-based free-space optical links[J]. IEEE Journal on Selected Areas in Communications, 2018, 36(9): 2104–2113. doi: 10.1109/JSAC.2018.2864416.
    [15] MA Yang, WANG Jinyuan, WANG Junbo, et al. Outage performance analysis and parameter optimization of hovering UAV-based FSO system[C]. 2020 IEEE International Conference on Communications, Dublin, Ireland, 2020: 1–6. doi: 10.1109/ICC40277.2020.9149422.
    [16] DABIRI M T, KHANKALANTARY S, PIRAN M J, et al. UAV-assisted free space optical communication system with amplify-and-forward relaying[J]. IEEE Transactions on Vehicular Technology, 2021, 70(9): 8926–8936. doi: 10.1109/TVT.2021.3098389.
    [17] LIANG Jingyuan, CHEN Ruidong, YAO Haifeng, et al. Research progress of acquisition, pointing and tracking in optical wireless communication system[J]. Opto-Electronic Engineering, 2022, 49(8): 210439. doi: 10.12086/oee.2022.210439.
    [18] ABDELFATAH R, ALSHAER N, and ISMAIL T. A review on pointing, acquisition, and tracking approaches in UAV-based fso communication systems[J]. Optical and Quantum Electronics, 2022, 54(9): 571. doi: 10.1007/s11082-022-03968-2.
    [19] SUN Xiang, ZHANG Tianrun, SHAO Sihua, et al. Low cost ATP system design for free space optics based drone assisted wireless networks[C]. 2022 IEEE Globecom Workshops, Rio de Janeiro, Brazil, 2022: 891–896. doi: 10.1109/GCWkshps56602.2022.10008619.
    [20] PARK S, YEO C I, HEO Y S, et al. Tracking efficiency improvement according to incident beam size in QPD-based PAT system for common path-based full-duplex FSO terminals[J]. Sensors, 2022, 22(20): 7770. doi: 10.3390/s22207770.
    [21] JAHID A, ALSHARIF M H, and HALL T J. A contemporary survey on free space optical communication: Potentials, technical challenges, recent advances and research direction[J]. Journal of Network and Computer Applications, 2022, 200: 103311. doi: 10.1016/j.jnca.2021.103311.
    [22] BAYAKI E, SCHOBER R, and MALLIK R K. Performance analysis of MIMO free-space optical systems in gamma-gamma fading[J]. IEEE Transactions on Communications, 2009, 57(11): 3415–3424. doi: 10.1109/TCOMM.2009.11.080 168.
    [23] SINGH P K, SINGH Y, KOLEKAR M H, et al. Recent Innovations in Computing: Proceedings of ICRIC 2020: Vol. 701[M]. Singapore: Springer, 2021: 73–84. doi: 10.1007/978-981-15-8297-4.
    [24] HASAN S M A, AHMED S, and NAZRUL ISLAM A K M. Simulation of a massive MIMO FSO system under atmospheric turbulence[C]. The 5th International Conference on Electrical Engineering and Information Communication Technology, Dhaka, Bangladesh, 2021: 1–6. doi: 10.1109/ICEEICT53905.2021.9667905.
    [25] MICHAILIDIS E T, BITHAS P S, NOMIKOS N, et al. Outage probability analysis in multi-user FSO/RF and UAV-enabled MIMO communication networks[J]. Physical Communication, 2021, 49: 101475. doi: 10.1016/j.phycom.2021.101475.
    [26] NADEEM F, KVICERA V, AWAN M, et al. Weather effects on hybrid FSO/RF communication link[J]. IEEE Journal on Selected Areas in Communications, 2009, 27(9): 1687–1697. doi: 10.1109/JSAC.2009.091218.
    [27] NAFEES M, HUANG S J, THOMPSON J, et al. Backhaul-aware user association and throughput maximization in UAV-aided hybrid FSO/RF network[J]. Drones, 2023, 7(2): 74. doi: 10.3390/drones7020074.
    [28] YAHIA O B, ERDOGAN E, KURT G K, et al. A weather-dependent hybrid RF/FSO satellite communication for improved power efficiency[J]. IEEE Wireless Communications Letters, 2022, 11(3): 573–577. doi: 10.1109/LWC.2021.3136444.
    [29] KONG Huaicong, LIN Min, ZHANG Jian, et al. Ergodic sum rate for uplink NOMA transmission in satellite-aerial-ground integrated networks[J]. Chinese Journal of Aeronautics, 2022, 35(9): 58–70. doi: 10.1016/j.cja.2021.10.039.
    [30] GUO Zinan, GAO Wei, YE Haijun, et al. A location-aware resource optimization for maximizing throughput of emergency outdoor–indoor UAV communication with FSO/RF[J]. Sensors, 2023, 23(5): 2541. doi: 10.3390/s23052541.
    [31] LEE J H, PARK K H, KO Y C, et al. Throughput maximization of mixed FSO/RF UAV-aided mobile relaying with a buffer[J]. IEEE Transactions on Wireless Communications, 2021, 20(1): 683–694. doi: 10.1109/TWC.2020.3028068.
    [32] LU Rongrong, MA Yang, LIN Shenghong, et al. Energy-efficient trajectory optimization for UAV-based hybrid FSO/RF communications with buffer constraints[J]. Entropy, 2021, 23(12): 1596. doi: 10.3390/e23121596.
    [33] LAPČÁK M, OVSENÍK L, ORAVEC J, et al. Investigation of machine learning methods for prediction of measured values of atmospheric channel for hybrid FSO/RF system[J]. Photonics, 2022, 9(8): 524. doi: 10.3390/photonics 9080524.
    [34] ZHU Pengfei, ZHANG Jiawei, GAO Zhengguang, et al. Adaptive resource allocation in FSO/RF multiuser system with proportional fairness for UAV application[J]. Optical Switching and Networking, 2019, 33: 41–48. doi: 10.1016/j.osn.2018.12.003.
    [35] FAWAZ W, ABOU-RJEILY C, and ASSI C. UAV-aided cooperation for FSO communication systems[J]. IEEE Communications Magazine, 2018, 56(1): 70–75. doi: 10.1109/MCOM.2017.1700320.
    [36] DABIRI M T and SADOUGH S M S. Optimal placement of UAV-assisted free-space optical communication systems with DF relaying[J]. IEEE Communications Letters, 2020, 24(1): 155–158. doi: 10.1109/LCOMM.2019.2949274.
    [37] JIANG Xu, WU Zhliu, YIN Zhendong, et al. Power and trajectory optimization for UAV-enabled amplify-and-forward relay networks[J]. IEEE Access, 2018, 6: 48688–48696. doi: 10.1109/ACCESS.2018.2867849.
    [38] SONG S, CHOI M, KO D E, et al. Multi-UAV trajectory optimization considering collisions in FSO communication networks[J]. IEEE Journal on Selected Areas in Communications, 2021, 39(11): 3378–3394. doi: 10.1109/JSAC.2021.3088665.
    [39] LEE J H, PARK K H, KO Y C, et al. A UAV-mounted free space optical communication: Trajectory optimization for flight time[J]. IEEE Transactions on Wireless Communications, 2020, 19(3): 1610–1621. doi: 10.1109/TWC.2019.2955475.
    [40] AJAM H, NAJAFI M, JAMALI V, et al. Ergodic sum rate analysis of UAV-based relay networks with mixed RF-FSO channels[J]. IEEE Open Journal of the Communications Society, 2020, 1: 164–178. doi: 10.1109/OJCOMS.2020.2969492.
    [41] ABOU-RJEILY C and FAWAZ W. Buffer-aided relaying protocols for cooperative FSO communications[J]. IEEE Transactions on Wireless Communications, 2017, 16(12): 8205–8219. doi: 10.1109/TWC.2017.2759107.
    [42] AL-ERYANI Y F, SALHAB A M, ZUMMO S A, et al. Protocol design and performance analysis of multiuser mixed RF and hybrid FSO/RF relaying with buffers[J]. Journal of Optical Communications and Networking, 2018, 10(4): 309–321. doi: 10.1364/JOCN.10.000309.
    [43] NAJAFI M, JAMALI V, and SCHOBER R. Optimal relay selection for the parallel hybrid RF/FSO relay channel: Non-buffer-aided and buffer-aided designs[J]. IEEE Transactions on Communications, 2017, 65(7): 2794–2810. doi: 10.1109/TCOMM.2017.2686868.
  • 期刊类型引用(1)

    1. 朱予涵,刘博文,黄兴,刘耿耿. 完全可编程阀门阵列生物芯片下容错导向的高阶综合算法. 电子与信息学报. 2024(11): 4141-4150 . 本站查看

    其他类型引用(0)

  • 加载中
图(6) / 表(4)
计量
  • 文章访问数:  927
  • HTML全文浏览量:  807
  • PDF下载量:  202
  • 被引次数: 1
出版历程
  • 收稿日期:  2023-06-29
  • 修回日期:  2023-11-06
  • 录用日期:  2023-11-14
  • 网络出版日期:  2023-11-17
  • 刊出日期:  2024-06-30

目录

/

返回文章
返回
