海杂波中目标分数域谱范数特征检测方法

关键 姜星宇 刘宁波 黄勇 丁昊

关键, 姜星宇, 刘宁波, 黄勇, 丁昊. 海杂波中目标分数域谱范数特征检测方法[J]. 电子与信息学报, 2023, 45(6): 2162-2170. doi: 10.11999/JEIT220667
引用本文: 关键, 姜星宇, 刘宁波, 黄勇, 丁昊. 海杂波中目标分数域谱范数特征检测方法[J]. 电子与信息学报, 2023, 45(6): 2162-2170. doi: 10.11999/JEIT220667
GUAN Jian, JIANG Xingyu, LIU Ningbo, HUANG Yong, DING Hao. Spectral Norm Feature Detection Method in FRFT Domain of Targets in Sea Clutter[J]. Journal of Electronics & Information Technology, 2023, 45(6): 2162-2170. doi: 10.11999/JEIT220667
Citation: GUAN Jian, JIANG Xingyu, LIU Ningbo, HUANG Yong, DING Hao. Spectral Norm Feature Detection Method in FRFT Domain of Targets in Sea Clutter[J]. Journal of Electronics & Information Technology, 2023, 45(6): 2162-2170. doi: 10.11999/JEIT220667

海杂波中目标分数域谱范数特征检测方法

doi: 10.11999/JEIT220667
基金项目: 国家自然科学基金(61871392, 62101583)
详细信息
    作者简介:

    关键:男,教授,博士生导师,研究方向为雷达目标检测与跟踪、侦察图像处理和信息融合

    姜星宇:男,博士生,研究方向为海杂波特性认知、雷达目标检测等

    刘宁波:男,博士,副教授,研究方向为雷达信号处理、海杂波抑制与目标智能检测

    黄勇:男,博士,副教授,主要研究方向为MIMO雷达目标检测算法

    丁昊:男,博士,讲师,研究方向为海杂波特性认知、雷达目标检测等

    通讯作者:

    姜星宇 525067778@qq.com

  • 中图分类号: TN957.51

Spectral Norm Feature Detection Method in FRFT Domain of Targets in Sea Clutter

Funds: The National Natural Science Foundation of China(61871392, 62101583)
  • 摘要: 对于海上机动目标,采用分数阶傅里叶变换(FRFT)可以很好地解决其回波多普勒谱能量扩散的问题,为了使机动目标回波能量做最佳化的相参积累,需要反复搜索变换阶数,然而由于海上目标机动状态的随机性和时变性,难以搜索得到最佳变换阶数。针对这一问题,该文利用矩阵理论中的奇异值分解实现各变换阶数条件下FRFT谱的特征提取,设计特征检测统计量,提出基于分数阶域奇异值的海杂波抑制与目标检测方法,在增加利用了机动目标在FRFT域形状信息的同时避免了最佳变换阶数搜索。在高斯白噪声仿真数据评估条件下,所提方法在信杂比为–2.5 dB时可以达到60%的检测概率;经过实测数据验证,方法可以在信杂比为4.7 dB的条件下,稳定完成目标检测,具有较好的检测性能,且易于工程化实现。

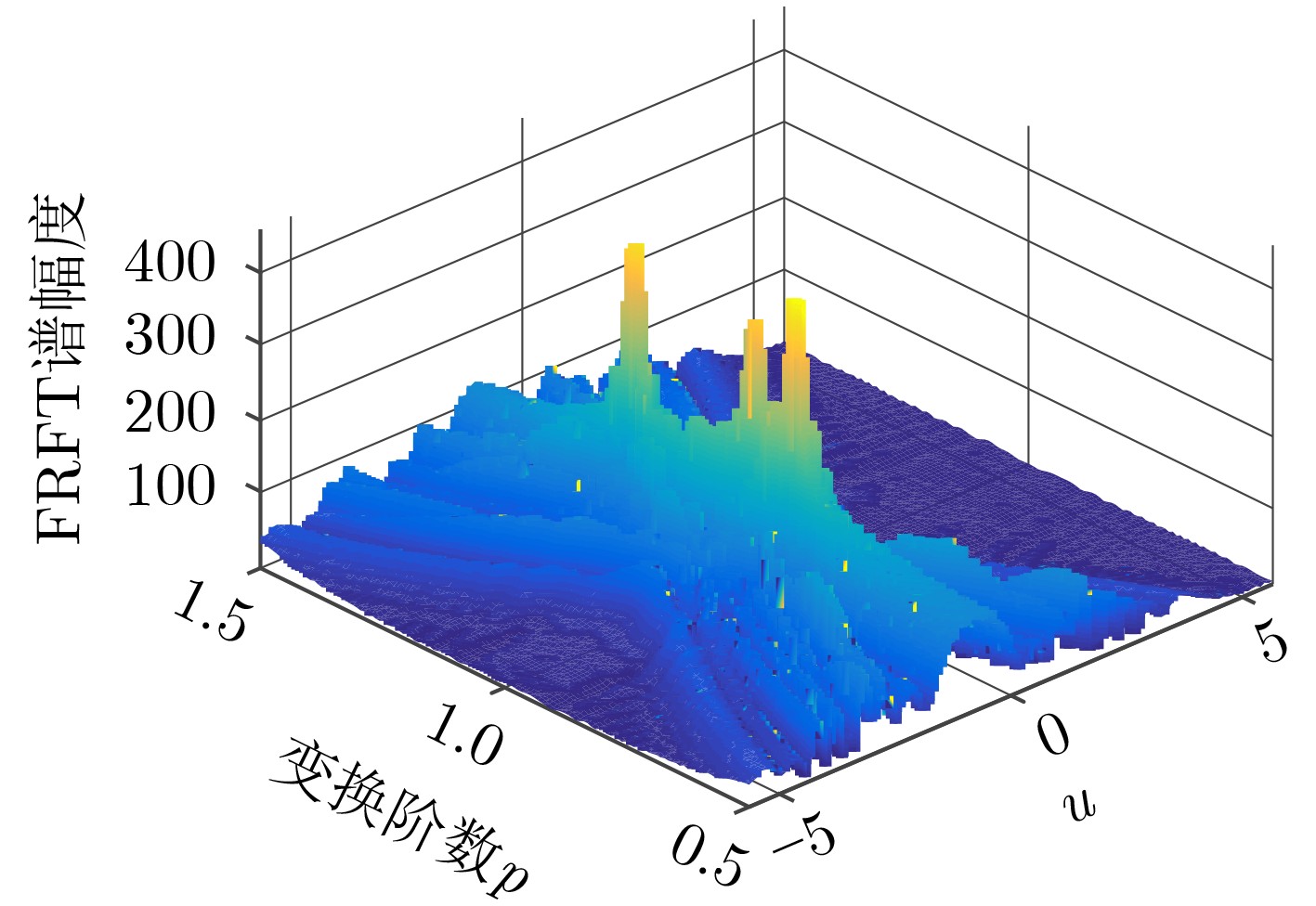

  • 图  1  FRFT谱

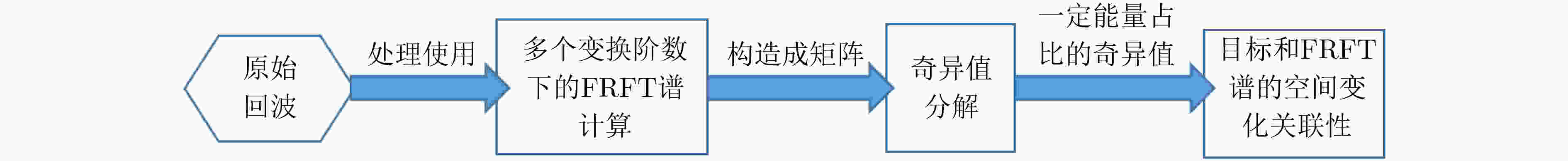

    图  2  FRFT-SVD流程图

    图  3  基于FRFT域矩阵谱范数的特征检测方法流程图

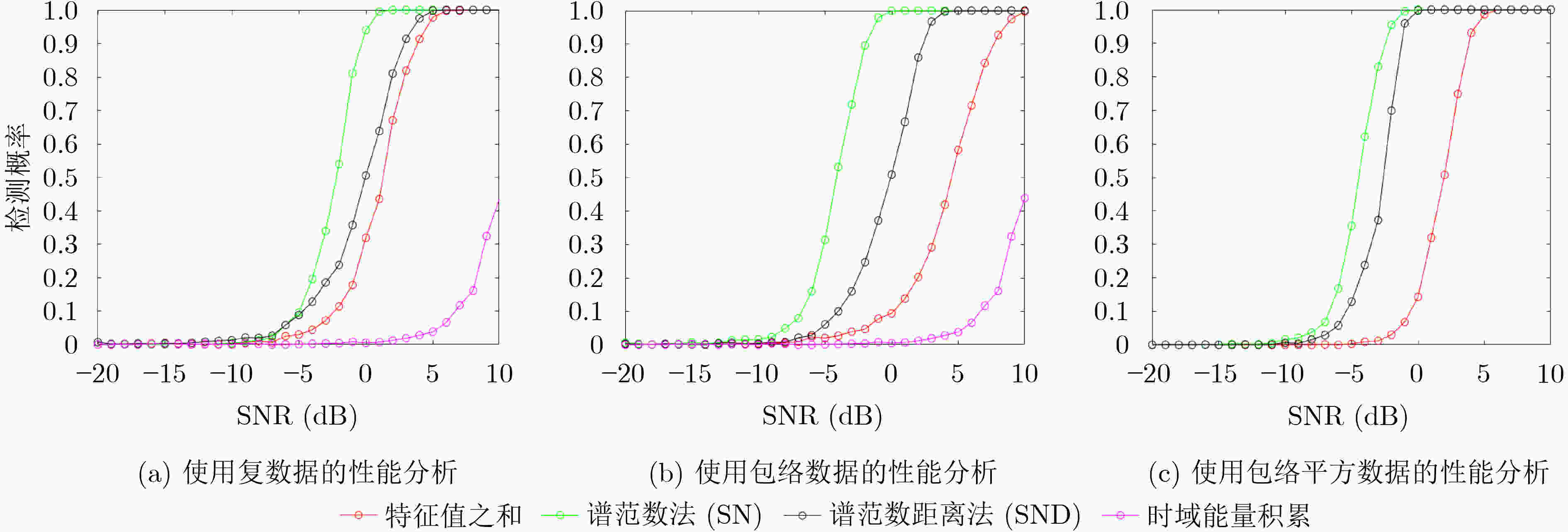

    图  4  基于FRFT域的矩阵谱范数目标检测器数据的性能分析

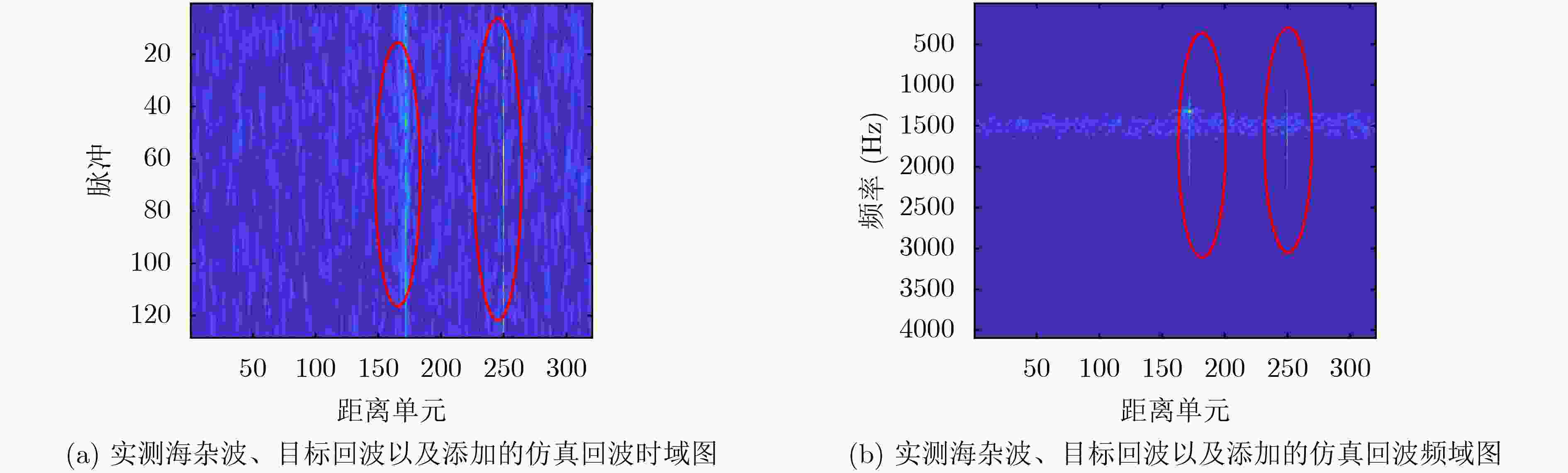

    图  5  回波数据图

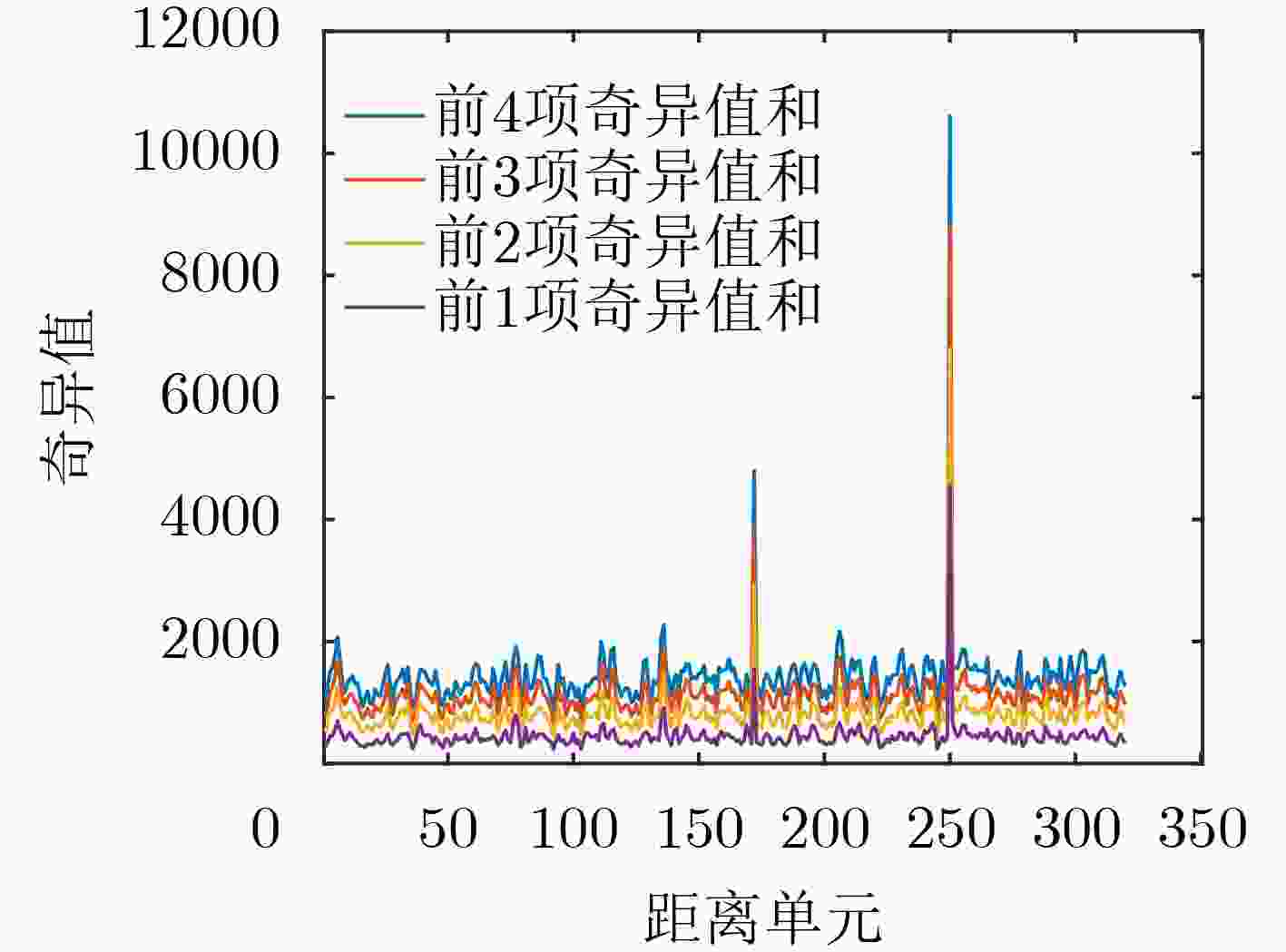

    图  6  n项奇异值和对比图

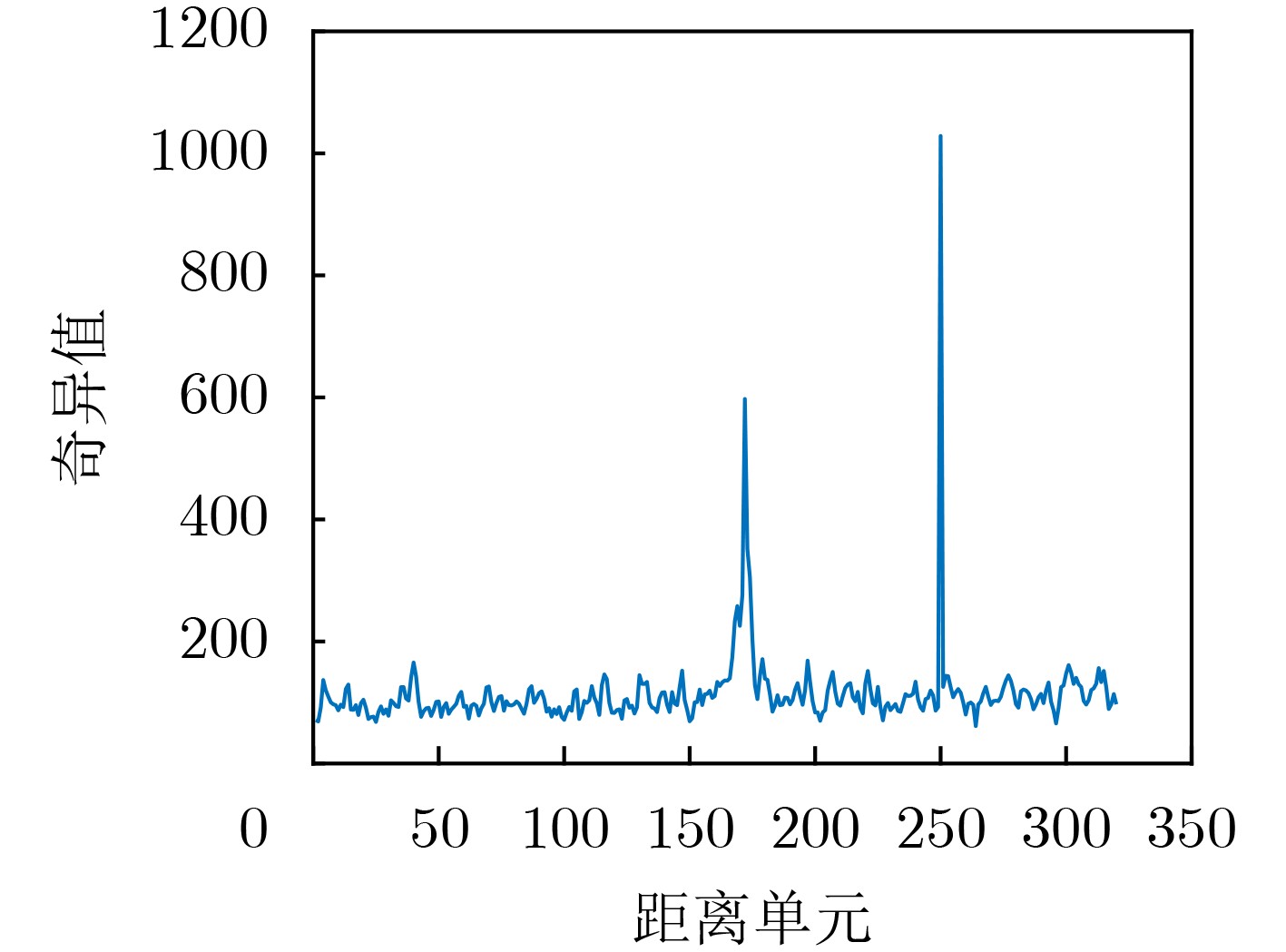

    图  7  距离-奇异值图

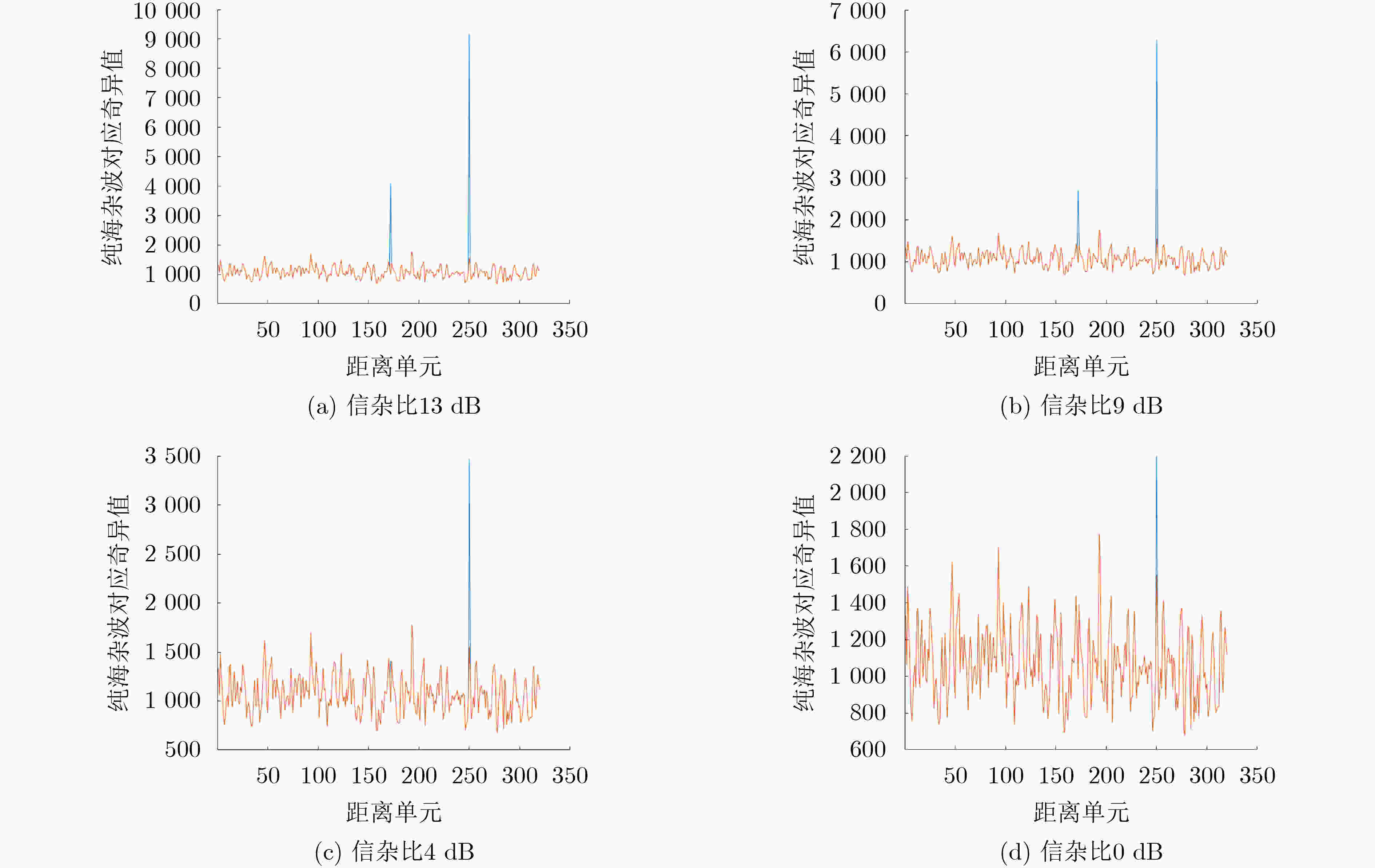

    图  8  目标FRFT-SVD处理结果对比

    图  9  距离-奇异值图

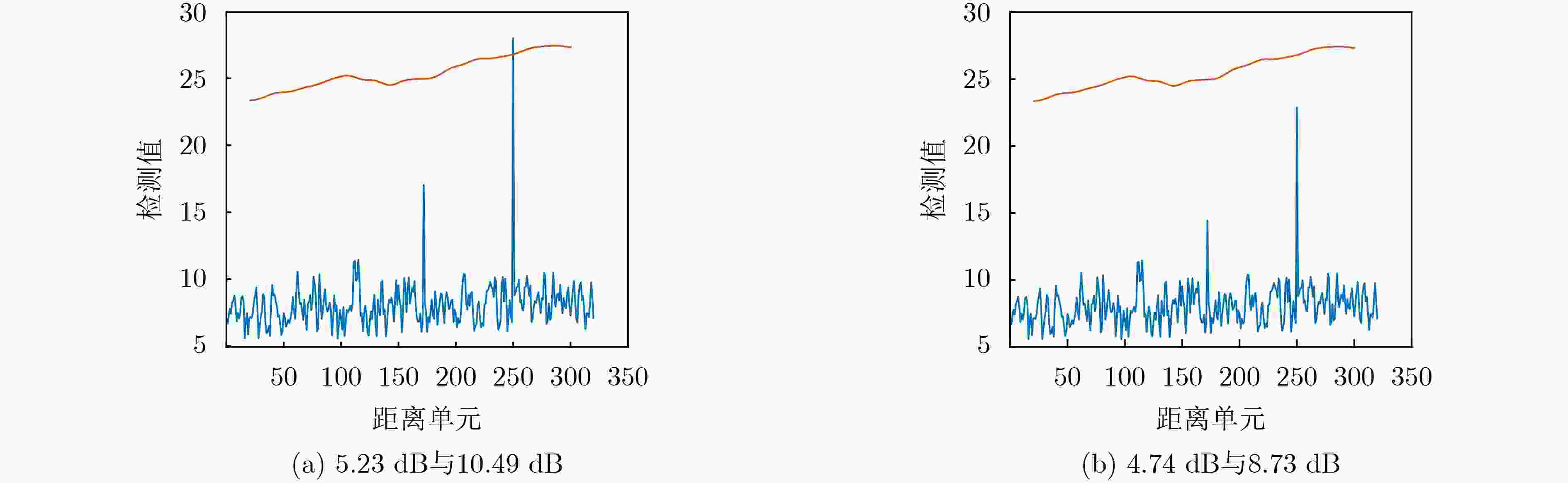

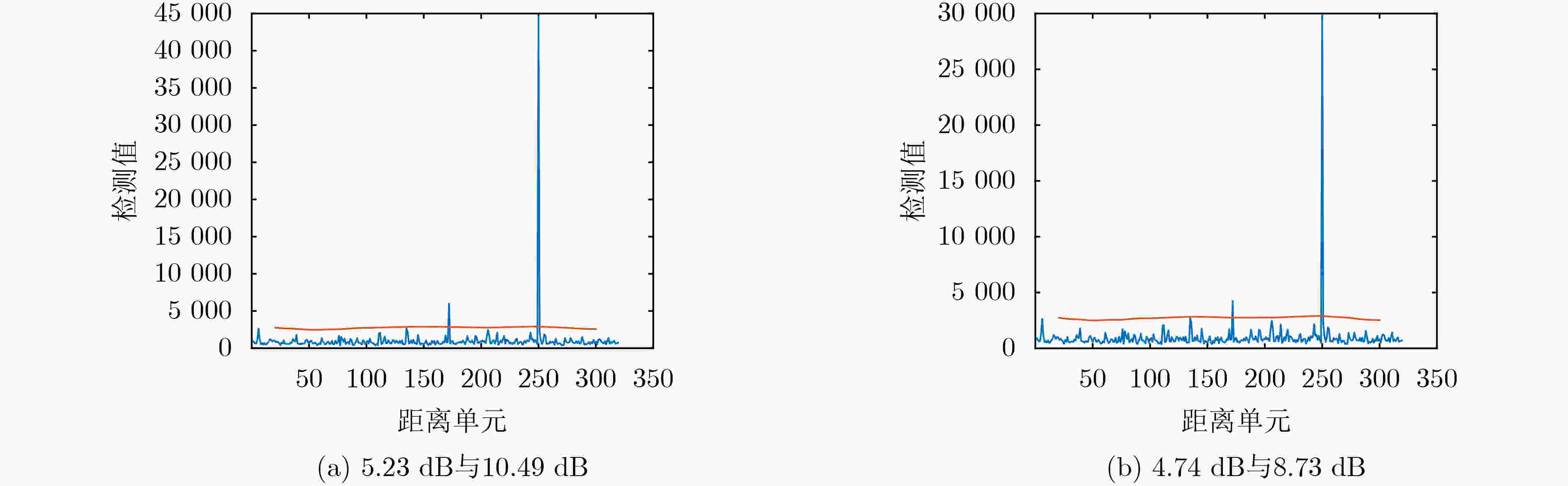

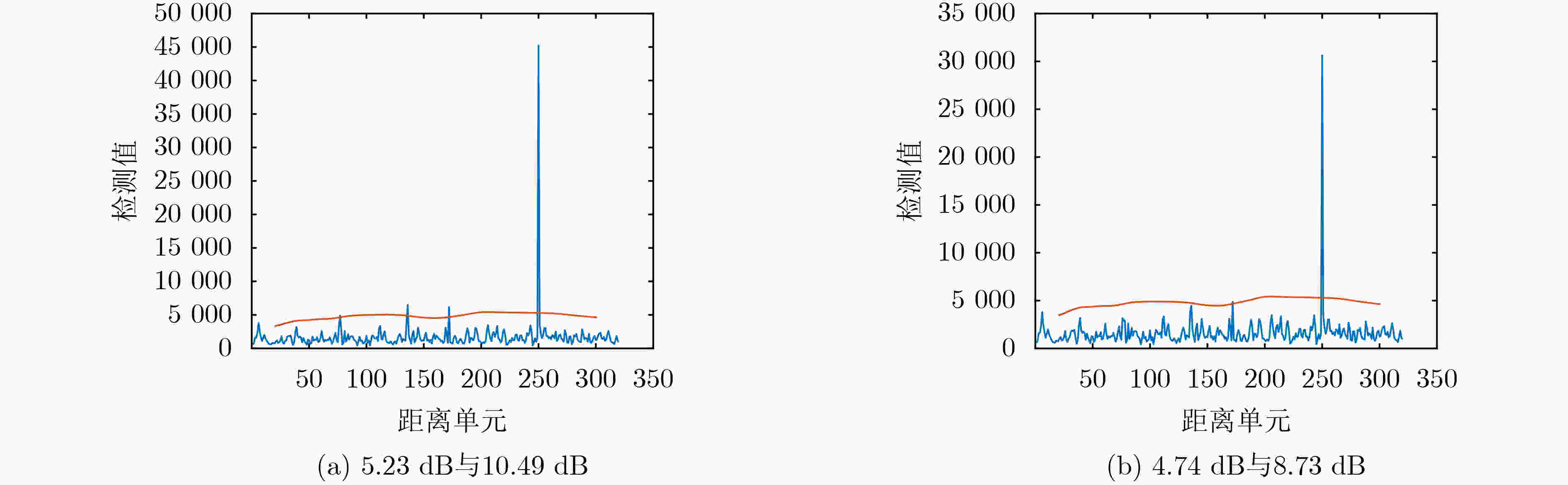

    图  10  谱范数距离法(SND)实测数据检测

    图  11  谱范数法(SN)实测数据检测

    图  12  同条件下非相参积累的单元平均恒虚警法实测数据检测

    表  1  试验平均飞行参数表

    UTCVel_E(m/s)Vel_N(m/s)Vel_U(m/s)Lon(°)Lat(°)Height(m)
    0200-0800–29.10.06–5.30121.5237.624432
    下载: 导出CSV
  • [1] 丁昊, 董云龙, 刘宁波, 等. 海杂波特性认知研究进展与展望[J]. 雷达学报, 2016, 5(5): 499–516. doi: 10.12000/JR16069

    DING Hao, DONG Yunlong, LIU Ningbo, et al. Overview and prospects of research on sea clutter property cognition[J]. Journal of Radars, 2016, 5(5): 499–516. doi: 10.12000/JR16069
    [2] 丁昊, 刘宁波, 董云龙, 等. 雷达海杂波测量试验回顾与展望[J]. 雷达学报, 2019, 8(3): 281–302. doi: 10.12000/JR19006

    DING Hao, LIU Ningbo, DONG Yunlong, et al. Overview and prospects of radar sea clutter measurement experiments[J]. Journal of Radars, 2019, 8(3): 281–302. doi: 10.12000/JR19006
    [3] LV Mingjie and ZHOU Chen. Study on sea clutter suppression methods based on a realistic radar dataset[J]. Remote Sensing, 2019, 11(23): 2721. doi: 10.3390/rs11232721
    [4] 唐先慧, 李东, 粟嘉, 等. 基于AlexNet的自适应杂波智能抑制方法[J]. 信号处理, 2020, 36(12): 2032–2042. doi: 10.16798/j.issn.1003-0530.2020.12.009

    TANG Xianhui, LI Dong, SU Jia, et al. An adaptive clutter intelligent suppression method based on AlexNet[J]. Journal of Signal Processing, 2020, 36(12): 2032–2042. doi: 10.16798/j.issn.1003-0530.2020.12.009
    [5] PÉREZ-D'ARPINO C and SHAH J A. Fast target prediction of human reaching motion for cooperative human-robot manipulation tasks using time series classification[C]. 2015 IEEE International Conference on Robotics and Automation (ICRA), Seattle, USA, 2015: 6175–6182.
    [6] 陈小龙, 刘宁波, 王国庆, 等. 基于高斯短时分数阶Fourier变换的海面微动目标检测方法[J]. 电子学报, 2014, 42(5): 971–977. doi: 10.3969/j.issn.0372-2112.2014.05.021

    CHEN Xiaolong, LIU Ningbo, WANG Guoqing, et al. Gaussian short-time fractional Fourier transform based detection algorithm of target with micro-motion at sea[J]. Acta Electronica Sinica, 2014, 42(5): 971–977. doi: 10.3969/j.issn.0372-2112.2014.05.021
    [7] CHEN Zezong, HE Chao, ZHAO Chen, et al. Using SVD-FRFT filtering to suppress first-order sea clutter in HFSWR[J]. IEEE Geoscience and Remote Sensing Letters, 2017, 14(7): 1076–1080. doi: 10.1109/LGRS.2017.2697458
    [8] 刘宁波, 海杂波中目标的变换域分形检测算法研究[D]. [博士论文]. 海军航空工程学院, 2012.

    LIU Ningbo. Research on fractal detection algorithms of target within sea clutter in transform domain[D]. [Ph.D dissertation]. Naval Academy of Aeronautical Engineering, 2012.
    [9] SHI Yanling, WANG Lei, and YAO Tingting. Orthogonal projection constant false alarm rate algorithm in fractional domain for small surface targets[J]. IET Signal Processing, 2022, (5): 1–17.
    [10] 王小谟, 张光义. 雷达与探测—现代战争的火眼金睛[M]. 北京: 国防工业出版社, 2000.

    WANG Xiaomo and ZHANG Guangyi. Radar and Detection—the Eyes of Modern Warfare[M]. Beijing: National Defense Industry Press, 2000.
    [11] WANG Xue, LIU Jin, and LIU Hongwei. Small target detection in sea clutter based on Doppler spectrum features[C]. 2006 CIE International Conference on Radar, Shanghai, China, 2006: 1–4.
    [12] 张坤, 水鹏朗, 王光辉. 相参雷达K分布海杂波背景下非相干积累恒虚警检测方法[J]. 电子与信息学报, 2020, 42(7): 1627–1635. doi: 10.11999/JEIT190441

    ZHANG Kun, SHUI Penglang, and WANG Guanghui. Non-coherent integration constant false alarm rate detectors against K-distributed sea clutter for coherent radar systems[J]. Journal of Electronics &Information Technology, 2020, 42(7): 1627–1635. doi: 10.11999/JEIT190441
    [13] SHUI Penglang, LI Dongchen, and XU Shuwen. Tri-feature-based detection of floating small targets in sea clutter[J]. IEEE Transactions on Aerospace and Electronic Systems, 2014, 50(2): 1416–1430. doi: 10.1109/TAES.2014.120657
    [14] 张贤达. 矩阵分析与应用[M]. 2版. 北京: 清华大学出版社, 2013: 285–323.

    ZHANG Xianda. Matrix Analysis and Applications[M]. 2nd ed. Beijing: Tsinghua University Press, 2013: 285–323.
    [15] 赵文静, 金明录, 刘文龙, 等. 基于谱范数的矩阵CFAR检测器[J]. 电子学报, 2019, 47(9): 1951–1956. doi: 10.3969/j.issn.0372-2112.2019.09.019

    ZHAO Wenjing, JIN Minglu, LIU Wenlong, et al. Matrix CFAR detector based on matrix spectral norm[J]. Acta Electronica Sinica, 2019, 47(9): 1951–1956. doi: 10.3969/j.issn.0372-2112.2019.09.019
    [16] 赵文静, 刘畅, 刘文龙, 等. K分布海杂波背景下基于最大特征值的雷达信号检测算法[J]. 电子与信息学报, 2018, 40(9): 2235–2241. doi: 10.11999/JEIT171092

    ZHAO Wenjing, LIU Chang, LIU Wenlong, et al. Maximum eigenvalue based radar signal detection method for K distribution sea clutter environment[J]. Journal of Electronics &Information, 2018, 40(9): 2235–2241. doi: 10.11999/JEIT171092
    [17] ROSS S M. Introduction to Probability and Statistics for Engineers and Scientists[M]. 3rd ed. San Diego: Academic Press, 2004: 182–185.
