1.   引言

随着智能终端的迅速普及，预计到2023年智能手机、平板、车联网等网络连接设备数量将从2018年的184亿增长到293亿^[1]。为了满足日益增长的数据业务需求以及提高频谱利用率，第3代伙伴计划(3rd Generation Partnership Project, 3GPP)提出设备对设备 (Device to Device, D2D)通信技术。与传统蜂窝通信相比，D2D技术不需要基站参与就可以实现两个邻近终端设备的直接通信^[2,3]。此外，D2D通信还可以复用蜂窝系统的频谱资源，有效地提高频谱利用率。然而，随着移动流量的爆发式增长，授权频谱资源越来越匮乏。为此，一些研究人员提出在免授权频段上使用D2D通信技术，即免授权频段D2D通信(D2D in the Unlicensed band, D2D-U)^[4]。D2D-U用户可以通过现有的免授权长期演进(Long Term Evolution in the Unlicensed band, LTE-U)技术访问免授权频段^[5]。现有文献已经提出了多种免授权频段共存方法，如先听后说(Listen Before Talk, LBT)和占空比(Duty Cycle, DC)等。LBT是一种在传输之前采用载波侦听多路访问/冲突避免机制来防止与WiFi用户发生冲突的技术^[6]。在DC方案中，LTE-U用户通过静默一段时间为WiFi用户留出信道资源进行数据传输，以保证正交性。

目前，大量文献对部署在授权频段上D2D通信资源分配进行了研究。文献[7]针对异构网络中D2D通信复用蜂窝用户(Cellular Users, CU)频谱存在的频谱资源分配问题，提出了一种基于改进的离散鸽群D2D通信资源优化分配方案。该方案提高了边缘用户的通信质量和频谱利用率以及系统能效，有效控制了对蜂窝用户的干扰。文献[8]提出了一种新颖的下行链路资源共享策略，该策略允许多个D2D用户共享同一蜂窝用户的资源。此外，该文献通过拉格朗日对偶优化方法确定每个D2D用户的最佳功率，通过制定的功率控制最大化方案很好地平衡了D2D的总发射功率和总速率。文献[9]研究了通过优化混合模式以及发射功率和子信道分配，在蜂窝速率约束下加权D2D总速率的最大化问题。文献[10]研究了联合上行和下行链路资源分配问题，将最优功率分配构建为非线性规划问题，并通过在有限集合中搜索获得最优解，提出了最大权重二分匹配的D2D最佳信道选择方案。文献[11]考虑D2D链路和CU与D2D用户链路之间有界信道增益不确定性的影响，提出一种D2D用户总能效最大的鲁棒资源分配方案。该方案保障了用户的服务质量(Quality of Service, QoS)，同时具有较好的鲁棒性和能效。

随着授权频段的资源匮乏，研究人员将D2D通信拓展到免授权频段。文献[12]将免授权频段中的D2D通信传输建模为硬核点进程，并通过信道空闲检测(Clear Channel Assessment, CCA)机制获得D2D和WiFi接入点(Access Point, AP)的传输概率，在保证用户QoS的情况下，研究了D2D链路的平均发射功率。文献[4]提出了一种基于感知的协议，使LTE和D2D用户都能够访问免授权频段。该文献通过使用多对多匹配博弈解决了LTE-U和D2D用户的资源分配问题，提高了系统的总速率。文献[13]提出了一种基于分布式的信道和功率联合分配方案，该方案实现D2D-U功耗的全局最小化，同时降低计算复杂度和信令开销。文献[14]提出一种针对WiFi用户安全需求的免授权频段共享的资源分配方案，通过“共享共存”的免授权共存机制，允许D2D用户与WiFi用户共享免授权频谱资源。该方案提高了系统的总频谱效率，同时降低了对WiFi用户性能的影响。文献[15]对比了D2D-U和WiFi在LBT机制和DC机制两种不同共存方案下的网络性能，并且该文献通过仿真验证在LBT模式下WiFi网络的性能可以得到更好的保证。

近年来，强化学习(Reinforcement Learning, RL)在无线网络中得到了广泛的应用。这使得每个节点都具有自组织功能，从而形成了分布式控制模式。文献[16]提出了一种合作Q学习方法来处理异构无线网络中的资源分配问题，以最大化网络的总容量，同时能够确保QoS和用户的公平性。文献[17]为能量收集问题找到了两种节能功率分配方法：即基于收敛的Q学习和$\varepsilon$贪婪Q学习节能功率分配方法。文献[18]提出了Q学习的资源分配方法，以最大化网络吞吐量。文献[19]提出了一种基于分布式Q学习的频谱分配方法，即D2D用户学习无线环境并自主选择频谱资源，以最大化其吞吐量，同时对蜂窝用户造成最小干扰。文献[20]提出一种基于Q学习的D2D-U资源分配算法，智能体通过与环境的交互最优的功率分配和占空比，保证蜂窝用户满意信噪比的同时，最大限度地提高总吞吐量和公平性。然而，它们大多数只是单一地考虑授权频段或者免授权频段，没有考虑在授权频段和免授权频段的联合部署。

到目前为止少，有文献同时考虑授权和免授权频段的D2D通信资源的联合分配，并确保蜂窝用户和WiFi用户的QoS。在授权和免授权频段联合部署D2D通信时需要考虑以下两点：当D2D用户部署到授权频段时，需要考虑对蜂窝用户的影响以及他们之间的相互影响；当D2D用户部署到免授权频段时，需要考虑对现有用户即WiFi用户的影响。因此需要深入研究D2D通信资源联合分配方法，确保，对蜂窝用户和WiFi用户干扰有限的前提下最大化总吞吐量。然而部署在授权和免授权频段的D2D通信资源分配通常被建模为混合整数非线性约束的组合优化问题，传统优化方法难以解决。考虑到RL能够有效地解决不确定性下的决策问题^[21]，难以优化的目标问题可以通过设计与最终目标相关的奖励函数在RL框架中得到解决。由于Q学习具有较低的收敛速度并且无法处理连续状态和动作空间，而RL中的优势演员-评论家(Advantage Actor-Critic, A2C)算法可以有效地处理连续状态和动作空间，A2C提供了比常规Q学习更好的收敛性。基于此，本文提出一种基于A2C框架的多智能体强化学习的D2D通信资源联合分配算法(MAAZC)。在这个算法中，D2D发射端作为智能体，智能体的动作设置为免授权信道和授权信道及其发射功率的选择，基于重新定义的新的奖励函数和状态函数，智能体通过与环境不断地交互直到学习到最优的资源分配策略，并能够在保证WiFi用户和蜂窝用户的QoS的同时，最大限度地提高总吞吐量。

2.   系统模型和问题建立

2.1   系统模型

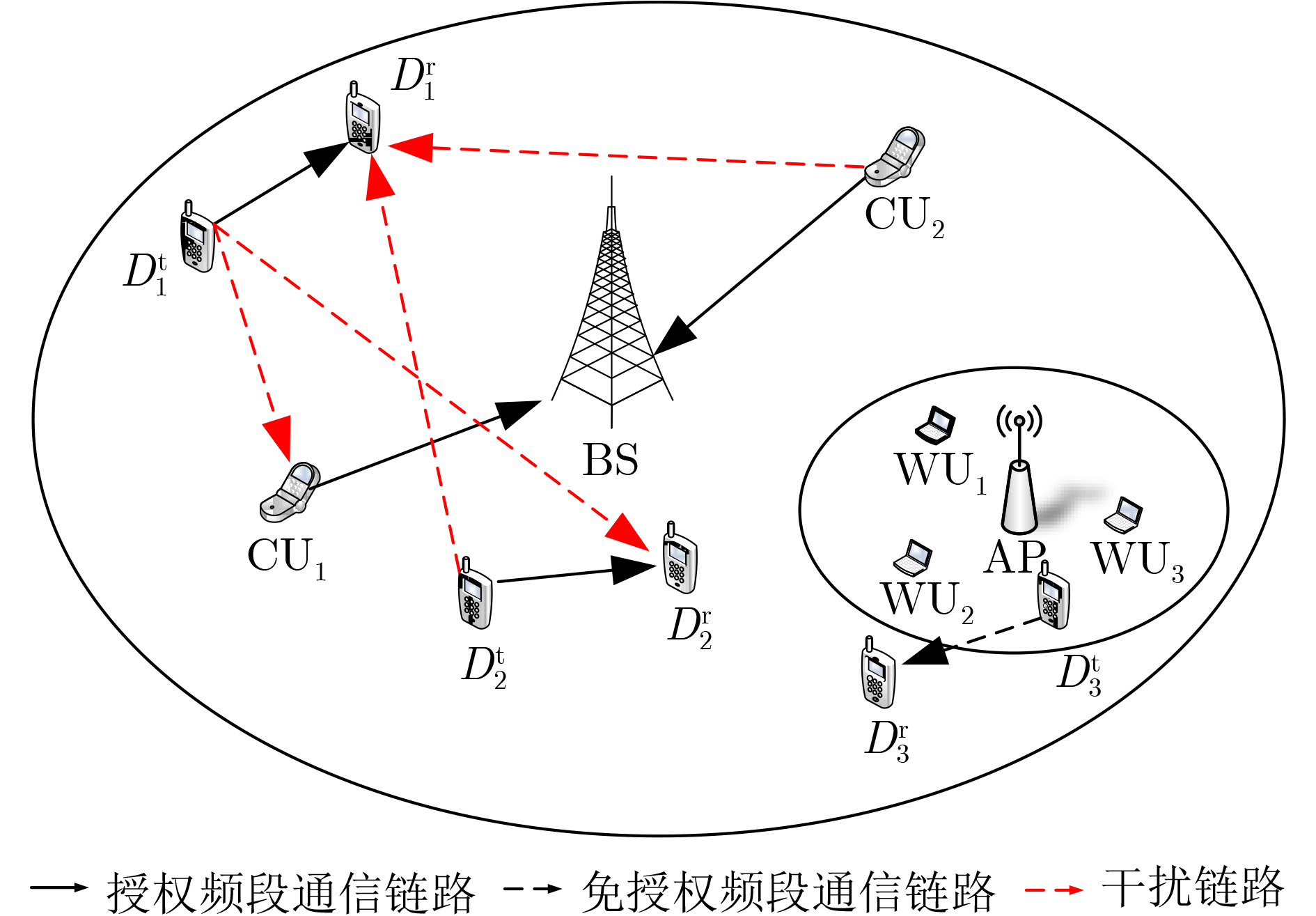

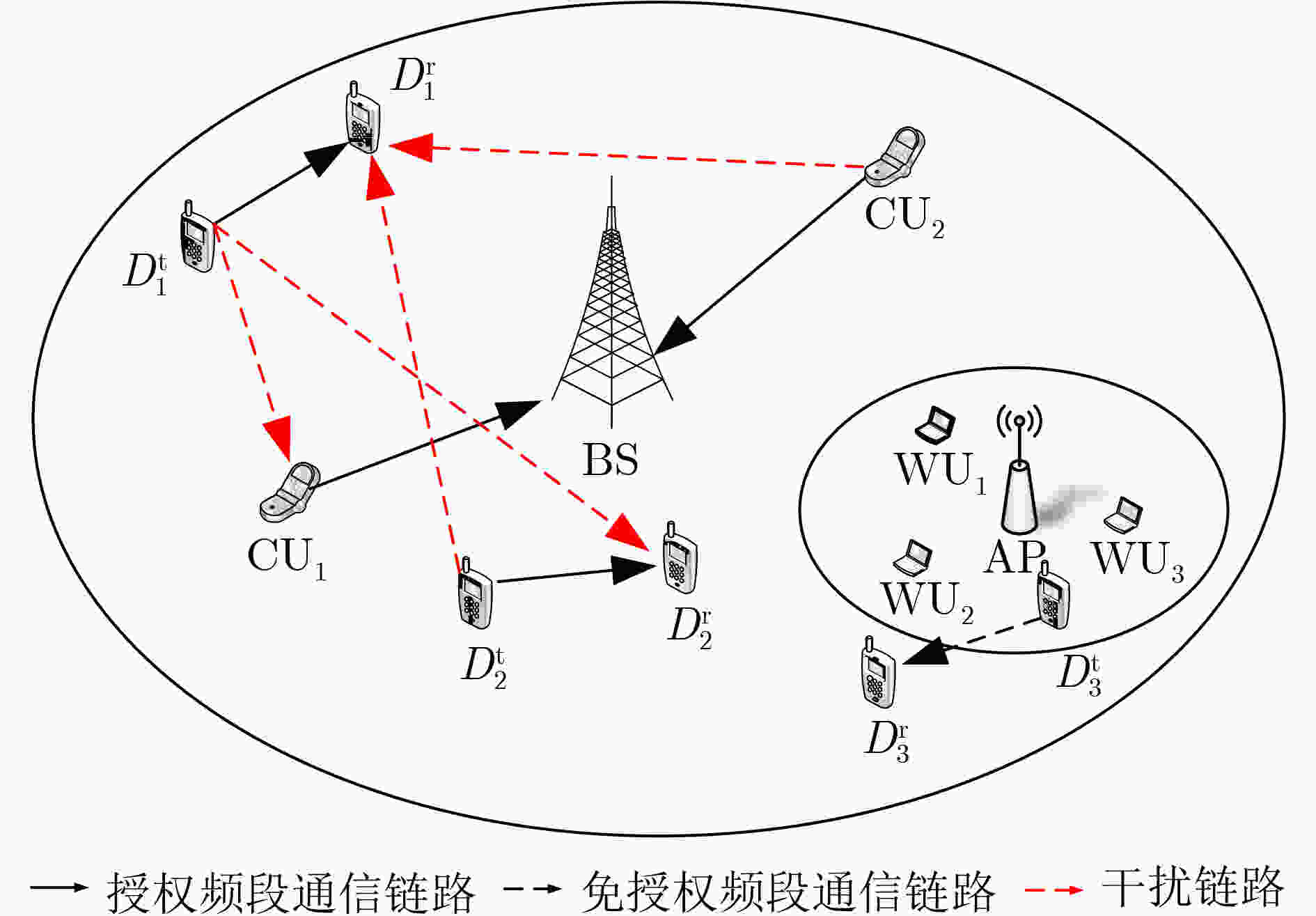

如图1所示，本文考虑了多用户下LTE网络的单个小区上行链路场景，其中包括1个坐落在中央的LTE基站和1个拥有$\mathcal{W}{\text{ = }}\left\{ {1,2, \cdots ,W} \right\}$个用户的WiFi AP接入点，其中有N个蜂窝用户表示为${{\rm{CU}}_n}$($n \in \mathcal{N} = \left\{ {1,2, \cdots ,N} \right\}$)，和$M$对D2D用户表示为$(D_m^{\rm{t}},D_m^{\rm{r}})$$(m \in \mathcal{M}{\text{ = }}\left\{ {1,2, \cdots ,M} \right\})$，$D_m^{\rm{t}}$表示D2D对的发射端，$D_m^{\rm{r}}$表示D2D对的接收端。蜂窝系统内的用户部署在授权频段，授权信道被分为$K$个带宽为${B_{\text{L}}}$子信道，表示为$\mathcal{K}{\text{ = }}\left\{ {1,2, \cdots ,K} \right\}$。假设${{\rm{CU}}_n}$和${\rm{BS}}$之间的信道增益${h_{n,B}}$表示为

图 1  系统模型

下载: 全尺寸图片 幻灯片

其中，${g_{n,{\rm{B}}}}$是小尺度快衰落功率分量，假设以单位均值呈指数分布，${\rm{A}}$是路损耗常数，$L_{n,{\rm{B}}}^{ - \lambda }$是${{\rm{CU}}_n}$和${\rm{BS}}$之间的距离，$\lambda$是衰减指数，${\beta _{n,{\rm{B}}}}$是标准差为$\xi$的对数阴影衰落随机变量。类似地定义了第$m$个D2D对发射端到接收端的信道增益为${h_{m,m}}$，第$m$个D2D对到第$m'$个D2D对的信道增益为${h_{m,m'}}$，第$m$个D2D对到基站${\rm{BS}}$的信道增益为${h_{m,{\rm{B}}}}$，第$m$个D2D对到第$n$个${\rm{CU}}$的信道增益为${h_{m,n}}$。

假设所有的通信结点都是满负载并且通信场景中没有隐藏结点。若D2D用户在授权频段传输，D2D用户将与现有的复用相同频段的蜂窝用户产生同信道干扰。为了提高信道利用率，考虑一个信道可以同时被多个D2D用户复用。假设所有的蜂窝用户已提前分配好相互正交的子信道，因此蜂窝用户之间不会有相互干扰；若D2D用户采用LBT机制接入到免授权频段，即采用与WiFi用户相同的载波感知多址接入机制。随着接入到免授权频段的用户数增多，导致碰撞增加，进而降低WiFi用户的QoS。在本文中，假设D2D用户可以获取来自基站通知的部分用户的信道状态信息(Channel State Information, CSI)。

2.2   D2D复用授权频段的吞吐量

为了提高频谱效率，允许1个子信道可以被多个D2D用户所复用，即多个D2D用户可以复用同一个蜂窝用户的上行链路直接进行通信，但1个D2D最多只能复用其中1个子信道。D2D用户授权频段和免授权频段分配矩阵表示为${{\boldsymbol{\varPhi}} _{1 \times M}} = [{\phi _{1 \times m}}]$，其中${\phi _m} \in \left\{ {0,1} \right\}$, ${\phi _m} = 0$表示将D2D用户部署在免授权频段，${\phi _m} = 1$表示D2D用户部署在授权频段。同样本文定义D2D用户的子信道分配矩阵表示为${{\boldsymbol{\theta}} _{M \times K}} = [{\theta _{m,k}}]$，当${\theta _{m,k}} = 1$表示子信道$k$被${D_m}$复用。

(1) CU用户信道干扰：蜂窝用户工作在授权频段，且每个蜂窝用户被分配不同的正交子信道，因此蜂窝用户之间不存在信道干扰。所以基站来自使用第$k$子信道的蜂窝用户${{\rm{CU}}_n}$的信噪比为

其中，${P^{\rm{c}}}$, $P_m^{\rm{d}}$分别为CU和D2D发射端的发射功率，$h_{n,{\rm{B}}}^{\rm{c}}$, $h_{m,{\rm{B}}}^{\rm{d}}$分别为${{\rm{CU}}_n}$和$D_m^{\rm{t}}$到基站的信道增益。

(2) D2D用户的信道干扰：由于多个D2D用户可以复用同一个蜂窝用户的上行链路直接通信，所以一个D2D用户接收端会同时来自蜂窝用户和其他复用相同信道的D2D用户发射端的干扰。因此复用子信道$k$的D2D用户${D_m}$的接收端的信干噪比为

其中，$h_{m,m'}^{\text{d}}$, $h_{j,m}^{\text{d}}$, $h_{n,m}^{\text{c}}$分别表示$D_m^t$, $D_j^t$和${\text{C}}{{\text{U}}_n}$到$D_m^r$的信道增益。

因此，根据香农公式可得蜂窝用户和D2D用户在授权频段子信道$k$的速率分别为

2.3   D2D接入免授权频段的平均吞吐量

当D2D接入到免授权频段，D2D用户采用与WiFi系统相似的LBT机制机会性竞争信道。假设D2D采用的LBT机制中的参数与WiFi系统使用的参数完全一致，因此WiFi网络中的平均吞吐量可以表示为

其中，${R_m}$表示第$m$对D2D接入到免授权频段后的即时吞吐量，${M_U}$是接入到免授权频段的D2D用户数。

2.4   吞吐量最大化问题建立

本文的目标是最大化D2D用户的总吞吐量，同时保证WiFi用户和蜂窝用户的QoS，假设D2D用户可以获取到来自基站的部分信息。鉴于此，D2D通信的模式选择以及信道和功率分配的问题建立表示为

其中，式(8a)表示D2D用户的模式选择以及信道的选择，式(8b)表示蜂窝用户和D2D用户满足最低信噪比要求，式(8c)表示D2D用户的发射功率范围，式(8d)表示满足免授权频段用户的最低速率。

3.   基于多智能体深度强化学习的D2D通信资源分配算法

本文首先对多智能体环境进行建模，然后提出一种基于多智能体深度强化学习的分布式框架来解决D2D通信的资源分配问题。如算法1。

算法1　基于多智能体深度强化学习的D2D通信资源联合分配方法
(1) 设置超参数：折扣因子$\gamma$，演员网络的学习率${\alpha _{\text{a}}}$，评论家网络的学习率${\alpha _{\text{c}}}$；
(2) 随机初始化演员网络参数${\theta ^0},{\theta ^1}, \cdots ,{\theta ^M}$和评论家网络参数${\omega ^0},{\omega ^1}, \cdots ,{\omega ^M}$；
(3) 所有的智能体(D2D对)获得初始状态${S_0} = \left\{ {s_0^1,s_0^2, \cdots ,s_0^M} \right\}$；
(4) for $t = 1,2, \cdots ,T$do
(5) 　　　　for $i = 1,2, \cdots ,M$ do
(6) 　　　　　　　第$i$对D2D用户将自身的观测$o_t^i$作为策略网络的输入，根据当前策略函数${\pi _{\theta _t^i}}\left( {a_t^i\left| {o_t^i;\theta _t^i} \right.} \right)$选取动作$a_t^i$；
(7) 　　　　　　end for
(8) 　　　　　　 所有D2D发射端执行动作${A_t} = \left\{ {a_t^1,a_t^2, \cdots ,a_t^M} \right\}$，获得奖励${R_t} = \left\{ {r_t^1,r_t^2, \cdots ,r_t^M} \right\}$以及下一个状态 　　　　　　　　　 ${S_{t + 1}} = \left\{ {o_{t + 1}^1,o_{t + 1}^2, \cdots ,o_{t + 1}^M} \right\}$；
(9) 　　　　　　 for $i = 1,2, \cdots ,M$ do
(10) 　　　　　　第$i$对D2D用户将自身观测$o_{t + 1}^i$作为Critic网络的输入并计算${V^i}\left( {o_{t + 1}^i} \right)$；
计算TD误差$\delta _t^i(o_t^i) = r_t^i + \gamma {V^i}\left( {o_{t + 1}^i} \right) - {V^i}(o_t^i)$；
更新评论家网络参数$\omega _{t + 1}^i = \omega _t^i + {\alpha _{\text{c} } }{{\text{∇}} _{ {\omega ^i} } }V_{ {\omega ^i} }^i\left( {o_t^i} \right){\delta ^i}(o_t^i)$；
更新演员网络参数$\theta _{t + 1}^i = \theta _t^i + {\alpha _{\text{a} } }{{\text{∇}} _{ {\theta ^i} } }\ln \pi _{ {\theta ^i} }^i\left( {a_t^i\left| {o_t^i} \right.} \right){\delta ^i}(o_t^i)$；
(11) 　　　　　　 end for
(12) 　　　　　　 所有D2D用户更新自身状态${S_t} = {S_{t + 1}}$；
(13) end for

下载: 导出CSV

| 显示表格

3.1   多智能体环境建模

本文目标是在蜂窝系统中找到一种最大化D2D系统吞吐量的资源分配策略。本文将每个D2D发射端作为智能体，因而可以将D2D通信网络视为一个多智能体系统。传统的马尔可夫决策过程(Markov Decision Process, MDP)模型需要知道完整的状态信息，进而需要非常庞大的信息交换，导致大量的开销。并且，复杂的无线网络通信环境使得D2D获取其他智能体状态信息和动作信息变得不切实际，因此传统的MDP模型并不是适用。鉴于此，本文考虑将D2D通信的网络环境构建为部分可观测马尔可夫决策过程(Partially Observable Markov Decision Process, POMDP)模型。

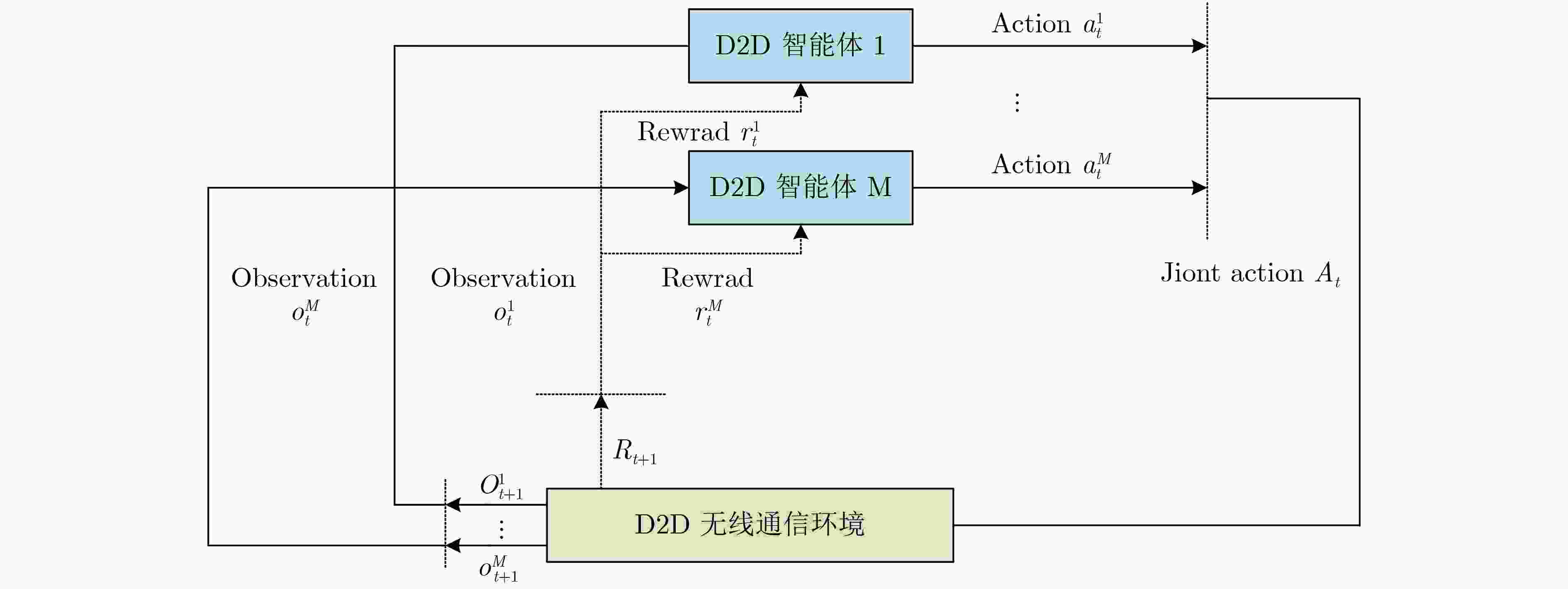

图2展示了D2D多智能体系统，其中智能体(D2D对发射端)与环境交互以增强蜂窝网络的性能。同样地，在本文中D2D发射端采用非协作的方式智能地选择动作，以增加自身预期的长期回报。基于本文的假设，D2D发射端只知道自身的局部观测以及部分的基站通知的信息，几乎不知道全局的CSI信息。因此每个D2D的网络环境都可以看作是一个POMDP模型。

图 2  D2D多智能体系统示意图

下载: 全尺寸图片 幻灯片

在这个系统中，多个D2D对的马尔可夫博弈可以看作一个多元组$(\mathcal{S},\mathcal{A},r_t^1, \cdots ,r_t^M,\mathcal{P},\gamma )$，其中$\mathcal{S}$表示状态空间，$\mathcal{A}$表示动作空间，$r_i^t$表示第$i$个D2D对的奖励函数，$\mathcal{P}$表示所有D2D发射端执行动作之后环境的转移概率。在第t个时刻，所有智能体同时根据自身的策略执行动作，智能体与环境交互后获得下一个状态$o_{t + 1}^i$以及即时奖励$r_t^i$。第$i$智能体的状态价值定义为折扣后的累积奖励总和

其中，$T$表示时间步长，$\gamma$是介于0～1之间的折扣因子。多智能体RL的目标是为每个智能体学习到最优策略以最大化期望回报。在本文的场景中，第$i$对D2D用户的期望回报定义为期望累积折扣奖励

结合模型，状态、动作、奖励的相关设置如下：

状态空间　$o_t^i = [\gamma _i^{D,t},\gamma _i^{C,t},R_i^{t - 1},I_i^{t - 1},N_i^{t - 1}]$, $\gamma _i^{D,t}$表示$t$时刻第$i$个智能体的信噪比，$\gamma _i^{C,t}$表示$t$时刻第$i$个智能体复用的蜂窝用户信噪比，$R_i^{t - 1}$表示上一时刻复用授权频段的信道，$I_i^{t - 1}$表示上一时刻的授权或免授权选择，$N_i^{t - 1}$表示环境中接入到免授权D2D用户数量。假设基站会将$\gamma _i^{C,t}$和$N_i^{t - 1}$传输到每个D2D对。

动作空间　$a_t^i = [\mathcal{I}_i^t,\mathcal{P}_i^t,\mathcal{B}_i^t]$，$\mathcal{I}_i^t$表示$t$时刻第$i$个智能体选择接入授权频段或者免授权频段，$\mathcal{I}_i^t$=0表示第$i$个D2D选择接入到免授权频段，$\mathcal{I}_i^t$=1表示第$i$个智能体接入到授权频段，$\mathcal{P}_i^t$表示第$i$个智能体在$t$时刻的功率选择，为了简化学习，将功率水平离散化为L个级别。用公式表示为：$\mathcal{P}_i^t = {p_{\max }}\omega /L$，$\omega = 1,2, \cdots ,L$。$\mathcal{B}_i^t$表示第$i$个智能体$t$时刻的接入到授权频段的信道。如果可选择信道数量为$\beta$个，则第$i$个智能体动作空间大小为$2 \times L \times \beta$。

奖励函数　RL中的奖励函数驱动整个学习过程，因此合理的reward函数是关键。本文奖励函数包含3个部分：D2D发射端的频段的选择、D2D和蜂窝用户的速率以及蜂窝用户和D2D用户的信噪比限制。具体设计：当智能体选择接入到免授权频段(即WiFi频段)的用户获得的平均吞吐量大于设定阈值时，那么将其奖励设置为即时获得的平均吞吐量；当D2D接入到免授权频段数量过多导致WiFi频段用户的吞吐量不满足QoS要求时，则获得负值作为惩罚；当智能体动作是接入授权频段，智能体采取的动作使得蜂窝用户和D2D用户的信噪比同时大于设定的最小信噪比阈值时，以智能体采取当前动作所获得速率作为奖励，反之，如果智能体采取的行为，则奖励函数为负值作为惩罚。对应的奖励函数设置如下。

(1)当D2D用户选择接入到授权频段的奖励函数设置为

(2)当D2D用户接入到免授权频段的奖励函数设置为

3.2   基于A2C的多智能体拓展

A2C算法是基于价值和基于策略的强化学习的结合，它是一种仅近似状态价值函数$V({s_t})$而不是同时近似$Q({s_t},{a_t})$和$V({s_t})$的有效方法，从而减少了参数数量并简化了学习过程。特别地，A2C优势函数是演员-评论家算法最重要的函数：$A({s_t},{a_t}) = Q({s_t},{a_t}) - V({s_t})$。如果动作${a_t}$超出平均表现，那么将获得正的优势函数值。反之，则为负值。通常，$A({s_t},{a_t})$可以通过TD error来估计。考虑到当网络中由大量D2D用户，将模型建立为单智能体是不切实际的。因为随着D2D数量增加，状态空间和动作空间将变得异常庞大，因此本文将A2C拓展为多智能体。在提出的多智能体模型中，每个智能体都拥有Actor网络和Critic网络，基于Actor和Critic的深度神经网络模型如图3所示。

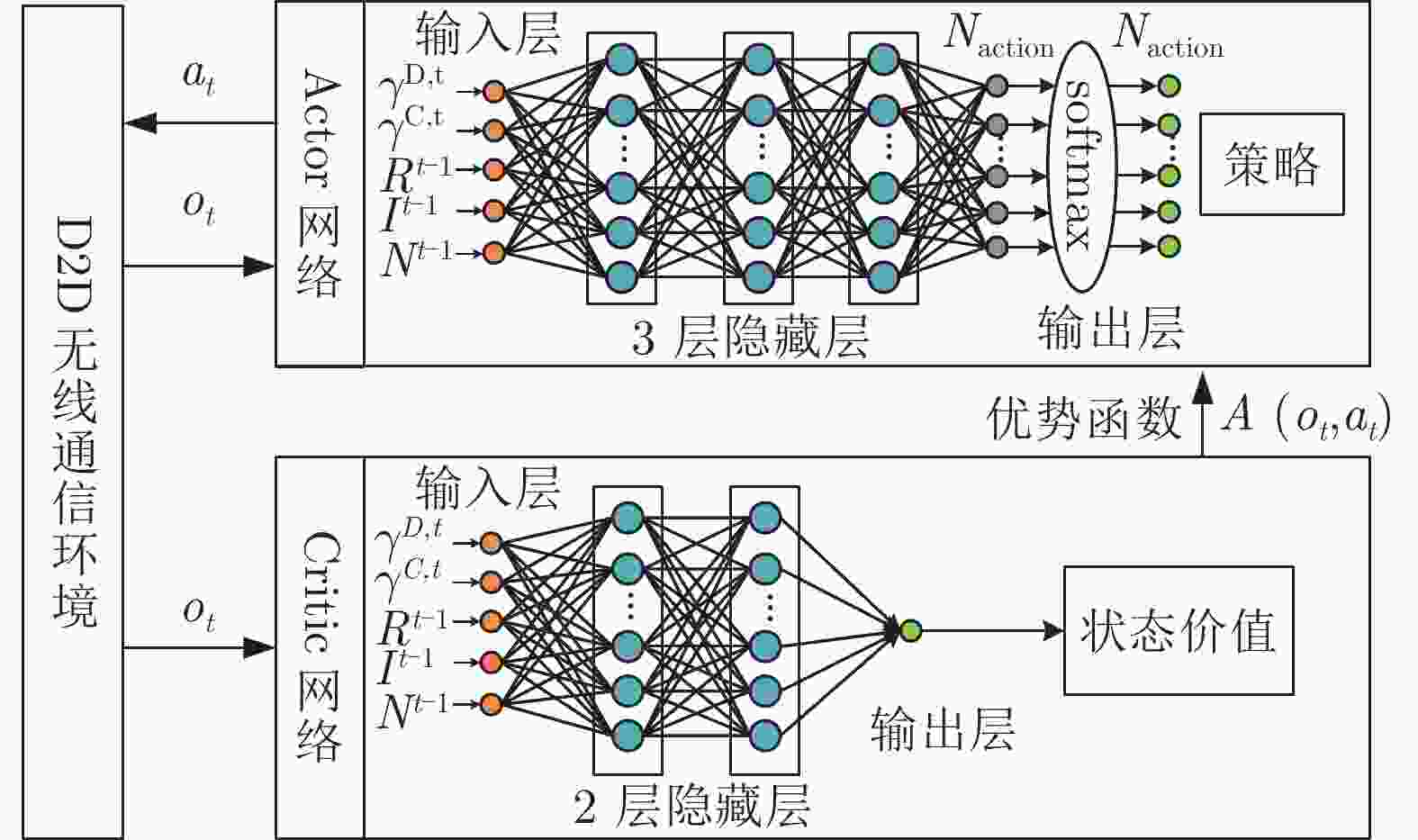

图 3  Actor和Critic网络的深度神经网络模型

下载: 全尺寸图片 幻灯片

在构建的模型中，智能体从环境中观察其状态并根据其策略选择动作，智能体在环境中执行动作获得各自的奖励函数以更新网络参数。在多智能体的演员评论家网络中，第$i$个智能体的优势函数定义为

其中，${A^i}(o_t^i,a_t^i)$, ${Q^i}(o_t^i,a_t^i)$, ${V^i}(o_t^i)$, ${\delta ^i}(o_t^i)$和${V^i}(o_{t + 1}^i\left| {o_t^i,a_t^i} \right.)$分别表示为第$i$个智能体的$t$时刻优势函数、动作价值函数、状态价值函数、TD error值和$t + 1$时刻的状态价值函数。

智能体根据自己对环境的局部观测进行学习，每个智能体都拥有各自的策略函数$\pi _\theta ^i({a^i}\left| {{o^i}} \right.)$和值函数${V^i}({o^i})$，状态函数用于学习TD error，策略函数则用于智能体执行动作。这意味着每个智能体都维护自己的价值函数和策略函数近似值。策略参数通过基于梯度上升的TD error进行更新

其中，${\alpha _{\text{a}}}$表示智能体的学习率，${{{ {∇}}} _{{{\boldsymbol{\theta}} ^i}}}J({{\boldsymbol{\theta}} ^i}) \approx {\delta ^i}(o_t^i){{{ {∇}}} _{{{\boldsymbol{\theta}} ^i}}}\ln\pi _{{{\boldsymbol{\theta}} ^i}}^i(a_t^i\left| {o_t^i} \right.)$，${{\boldsymbol{\theta}} ^i}$表示第$i$个智能体的策略参数，${\pi _{{{\boldsymbol{\theta}} ^i}}}(a_t^i\left| {o_t^i;{{\boldsymbol{\theta}} _i}} \right.)$表示第$i$个智能体的策略。同时，第$i$智能体的Critic网络的损失函数定义为

类似地，Critic使用梯度上升算法更新自身的参数

每个智能体的Actor网络使用DNN进行参数化，网络的输入是智能体的局部观测状态，输出是智能体的动作空间的概率分布，因此输出层的输出是所有动作的组合。Actor网络输出层通过Softmax激活函数，以确定每个动作的概率，从而可以根据这些概率采取动作。Critic网络同样由DNN参数化，其作用是提供状态值估计，以便用于辅助策略训练的TD误差计算。本文整个算法流程具体如算法1所示。

接下来分析本文所提出算法执行时的复杂度。首先定义Actor网络的第n层的神经元个数为${X_n}$，可以得到第n层的计算复杂度为$O\left( {{X_{n - 1}}{X_n}} \right)$，因此Actor网络的总计算复杂度为$O\left( {\displaystyle\sum\nolimits_{n = 2}^{H - 1} {{X_{n - 1}}{X_n}} } \right)$，其中H表示Actor网络的层数。同样地，定义Critic网络的第f层的神经元个数为${Y_f}$，则第f层的计算复杂度为$O\left( {{Y_{f - 1}}{Y_f}} \right)$，因此Critic网络的总计算复杂度为$O\left( {\displaystyle\sum\nolimits_{f = 2}^{G - 1} {{Y_{f - 1}}{Y_f}} } \right)$，其中G为Critic网络的层数。由于本文将每个D2D发射端作为智能体，智能体之间独立学习，并且每个智能体都拥有一个Actor网络和Critic网络，而Critic网络需要估计t和t+1时刻的状态价值，因此对于每个智能体而言计算复杂度为$O\left( \displaystyle\sum\nolimits_{n = 2}^{H - 1} {{X_{n - 1}}{X_n}} + 2\displaystyle\sum\nolimits_{f = 2}^{G - 1} {{Y_{f - 1}}{Y_f}} \right)$，计算复杂度并不高。Actor网络和Critic网络的参数策略更新是线性的，因此策略参数更新的复杂度为$O\left( {{M_{{\rm{actor}}}} + {N_{{\rm{critic}}}}} \right)$，${M_{{\rm{actor}}}}$, ${N_{{\rm{critic}}}}$分别为Actor和Critic网络参数个数。

4.   仿真结果分析

4.1   仿真参数设置

本文考虑一个单小区网络，其中基站(BS)位于网络的中心，蜂窝用户均匀分布。假设D2D的发送端和接收端都是均匀分布的，但后者的范围是一个以对应的前者为中心，$r$为半径的圆。WiFi网络位于蜂窝覆盖的同一区域内，在仿真中，本文采用了5 GHz的IEEE 802.11n协议。强化学习框架中的Actor网络由3个隐藏层组成，每个隐藏层有64个神经元和1个ELU激活函数，输出层的神经元个数为智能体所有可选动作的个数，将输出结果通过Softmax激活函数以获得动作的概率分布。Critic网络包含2个隐藏层，每个隐藏层有64个神经元和1个ELU激活函数，输出层只有1个神经元用来提供对状态价值函数$V(s)$估计。Actor和Critic网络的学习率分别设置为0.0001和0.001，折扣因子$\gamma = 0.95$, $r_{i,{\text{neg}}}^{\text{l}} = - 1 \times {10^7}$, $r_{i,{\text{neg}}}^{\text{u}} = - 1 \times {10^7}$，信道根据3GPP技术规范^[22]。主要的仿真参数如表1所示。

表 1  参数配置

参数	取值		参数	取值		参数	取值		参数	取值
蜂窝半径	500 m		噪声功率谱密度	–174 dBm/Hz		蜂窝用户的最大发射功率	23 dBm		阴影衰落标准差	8 dB
蜂窝用户数	5		D2D用户传输功率级别	5		D2D用户距离	25 m		蜂窝用户QoS的信噪比阈值	6 dB
D2D用户数	5～45		路径损耗的衰减因子	4		授权上行信道带宽	5 MHz		D2D用户QoS的 信噪比阈值	6 dB
WiFi用户数	1-11		D2D用户的最大发射功率	23 dBm		免授权信道带宽	20 MHz		$S_{\min }^W$	6 Mbit/s

下载: 导出CSV

| 显示表格

本节将MAA2C与以下3种算法进行了比较：(1)多智能体Q学习(Multi Agent Q Learning, MAQL)：智能体通过查看Q表找到最优策略，以最大化累积奖励。(2)多智能体深度Q网络(Multi Agent Deep Q Network, MADQN)：使用DNN的输出来估计Q值，而不是通过Q表来计算Q值，避免了当状态空间较大时难以找到最优决策情况。(3)随机基线(random baseline)：在每个时间步D2D发射端以随机方式选择频段、功率以及信道。

4.2   结果分析

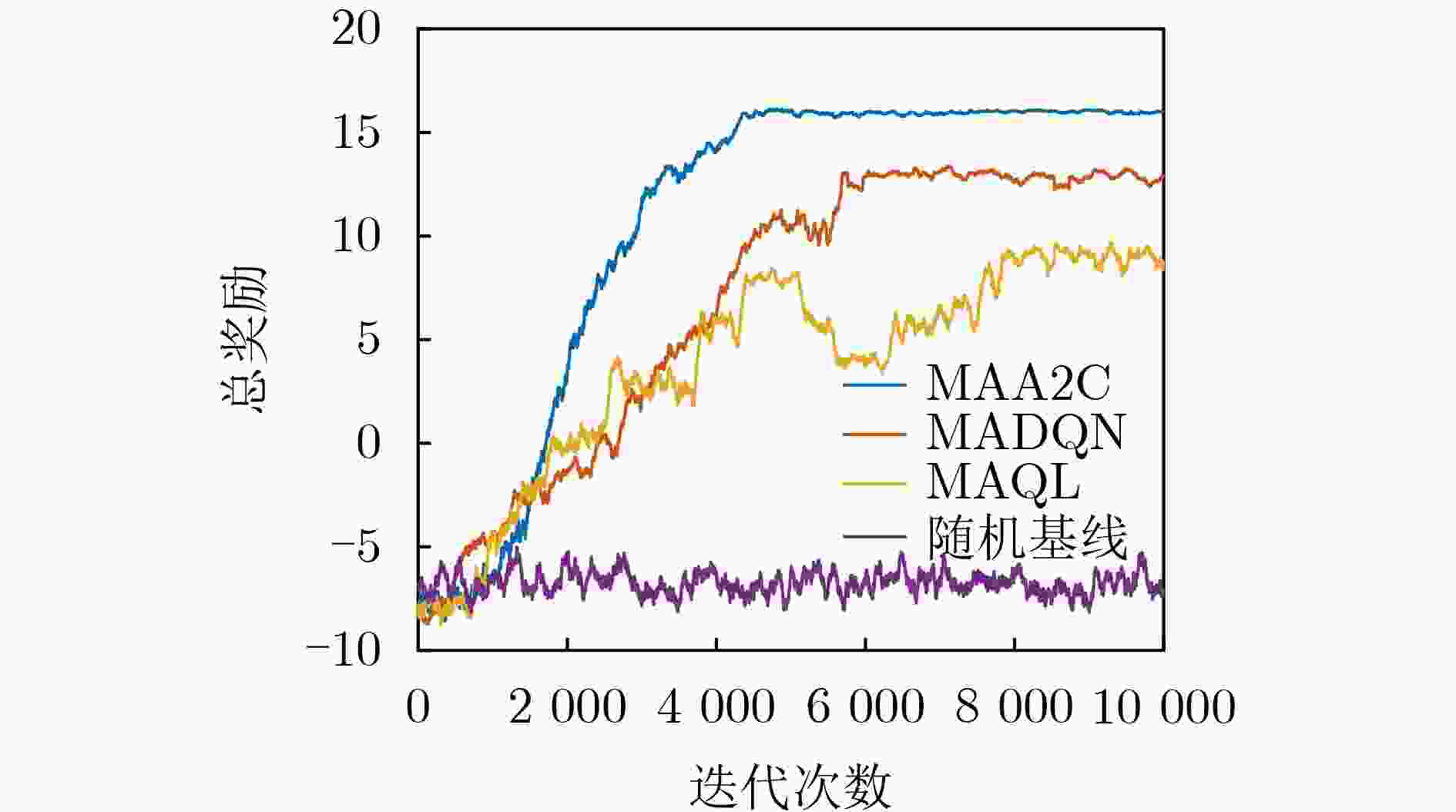

图4比较了当D2D数量为15时，不同算法随着迭代次数的增加总奖励的变化趋势，以研究所提出的多智能体RL算法的收敛性。从图中可以看出，随着迭代次数的增加，本文提出的算法MAAZC、MADQN和MAQL的奖励值逐渐提高，说明D2D用户的策略在不断优化。当训练次数约达5000次时，累积奖励曲线逐渐收敛，D2D用户的策略变化趋于稳定，进而说明所提算法的有效性。与MADQN和MAQL算法相比，所提算法实现更好的总奖励性能，同时收敛最稳定(波动更小)。MADQN算法优于MAQL，因为DQN通过引入DNN来逼近状态空间和动作空间之间的复杂映射，从而解决了高维空间的映射问题。对于MAQL算法，当状态空间和动作空间很大时，每个智能体的Q表将变得非常庞大，D2D用户难以找到更优的策略，因此收敛性和总奖励表现都比较差。很明显，所提出算法的总奖励表现最好，是因为MAA2C算法通过结合策略学习和值学习过程来优化策略，并且MAA2C算法利用的优势函数对D2D用户采取的当前动作好坏程度进行评价，使得对策略梯度的评估偏差更小，因此具有更好的收敛性，同时总奖励表现也更佳。随机算法的总奖励没有增加，因为随机算法没有配置任何学习策略。

图 4  不同算法的总奖励函数对比

下载: 全尺寸图片 幻灯片

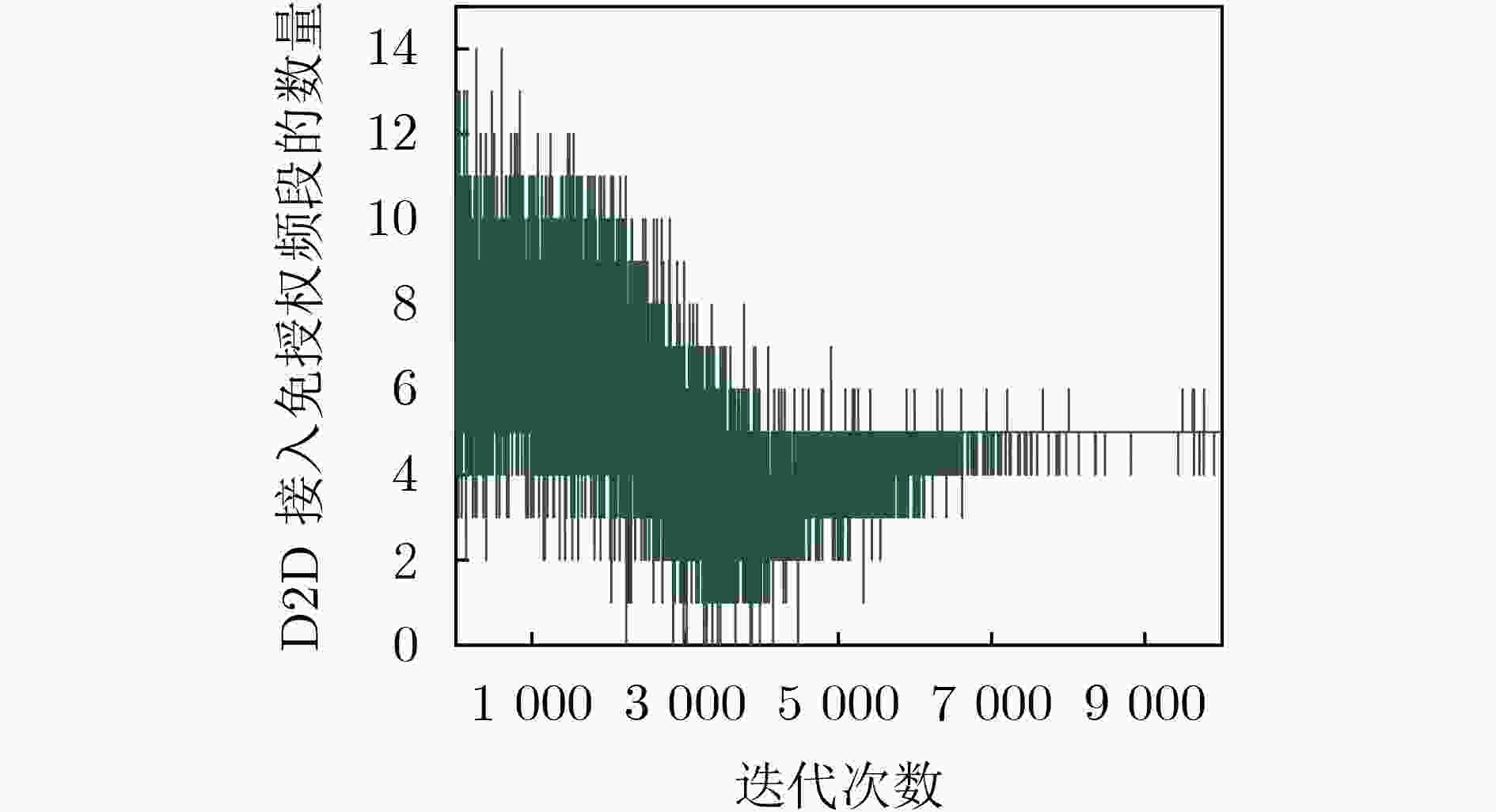

图5描述了当D2D数量为15，D2D用户选择接入免授权频段的总数随着训练次数的增加变化趋势。从图中可以看出，当迭代次数达到6 000次时，环境中D2D用户选择接入到免授权频段的数量收敛在数值5上，但依然会较少波动，是因为智能体依然需要对环境进行探索，以获得更好的奖励。当迭代次数达到8 000次时，环境中D2D用户接入免授权频段总数几乎固定在5，因为当部署的免授权频段数量为5时可以获得最优奖励。

图 5  D2D接入免授权频段数量变化

下载: 全尺寸图片 幻灯片

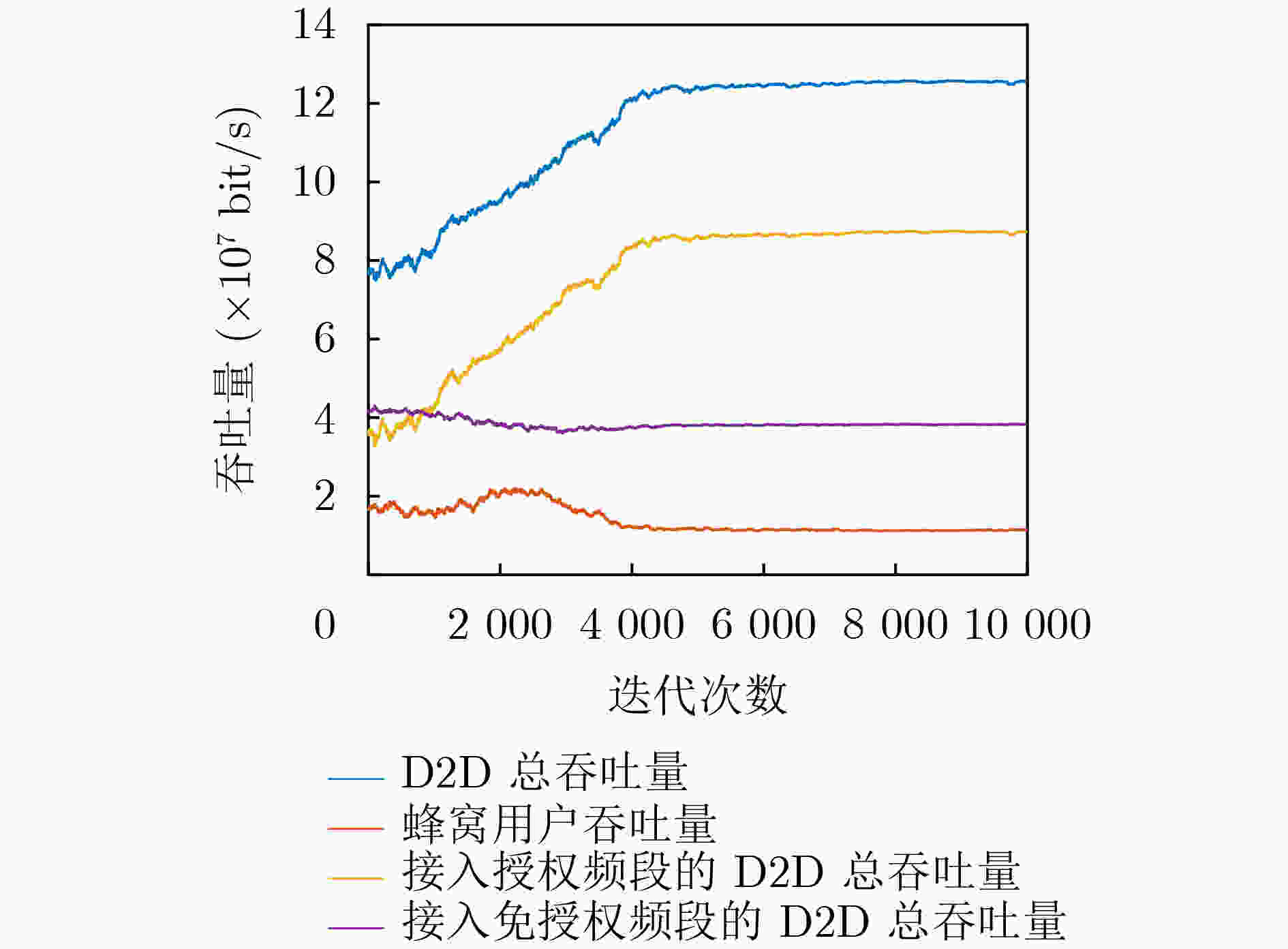

图6描述了当D2D数量为15，CU数量为5时，D2D用户和蜂窝用户的吞吐量变化趋势。由于将D2D作为智能体，每个D2D用户的目标是最大自身的吞吐量收益，从图中可以看到D2D用户的总吞吐量随着迭代次数增加呈现上升趋势，说明D2D用户能够学习到更好的策略。其中，授权频段的D2D总吞吐量明显呈上升趋势，是因为所设置的奖励函数驱使D2D用户选择能够学习到更好的子信道以及对应的功率。而免授权频段D2D用户的总吞吐量随着迭代次数增加而下降，是因为当更多D2D接入到免授权会导致采用LBT机制的用户信道碰撞概率增加，进而不能满足所设置的WiFi用户的QoS要求，部分D2D用户不得不接入到授权频段，以满足WiFi用户的QoS。可以看出，蜂窝用户的总吞吐量也有所下降趋势，是因为优化的目标是最大化D2D用户的总吞吐量，所以D2D用户会在不影响蜂窝用户QoS下尽可能调整自身发射功率，以提升自身的吞吐量。因此，蜂窝用户受到的干扰会变大，导致了蜂窝用户总吞吐量下降。

图 6  D2D用户和蜂窝用户的吞吐量变化

下载: 全尺寸图片 幻灯片

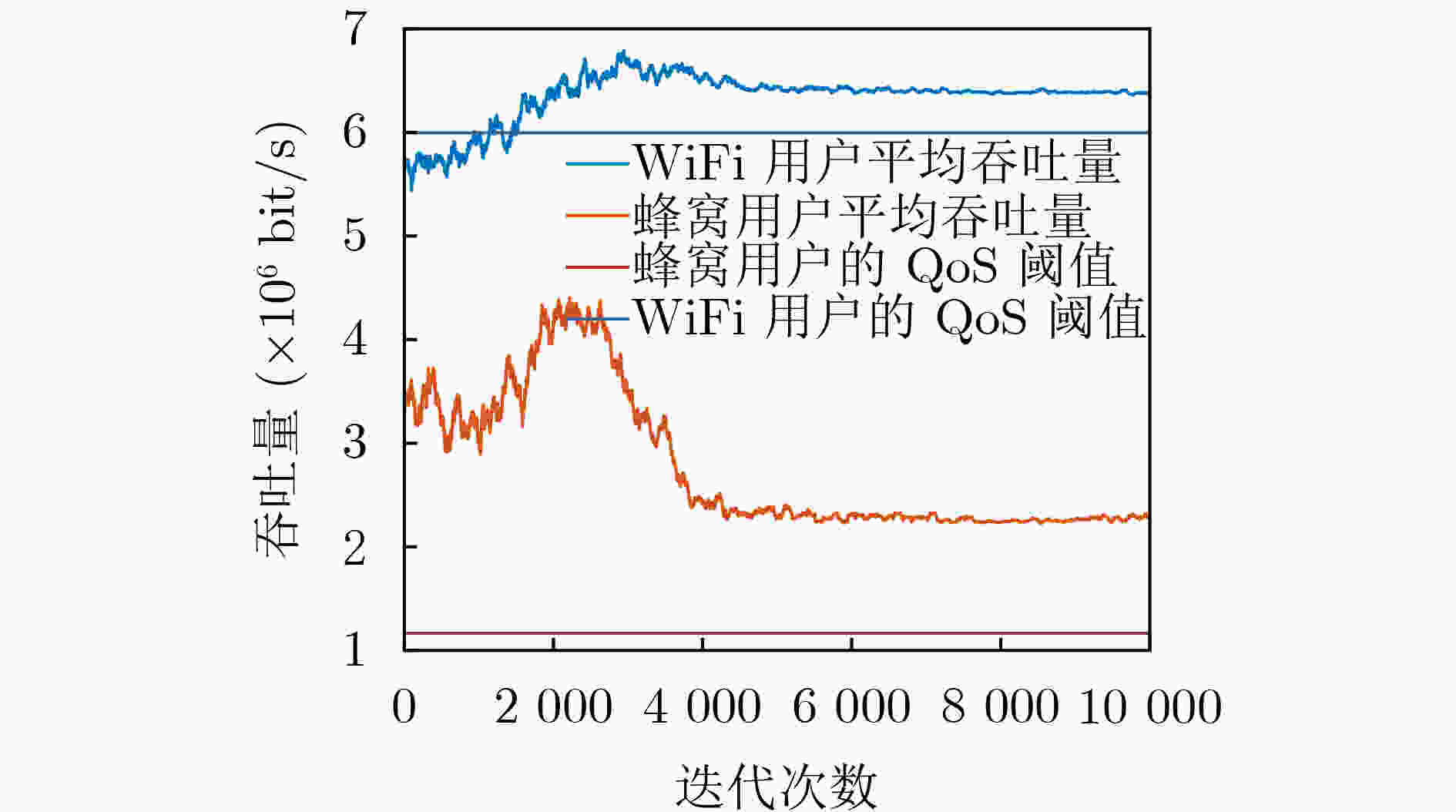

图7描述了蜂窝用户和WiFi用户平均用户吞吐量的变化，从图中可以看到WiFi用户的平均用户吞吐量随着迭代次数的增加呈上升趋势，且最终收敛在设定的WiFi用户的QoS阈值上方。蜂窝用户的总吞吐量随着迭代次数增加而下降，但依然收敛在设定的蜂窝用户的QoS阈值上方。因此，所提算法可以满足用户的QoS要求。

图 7  蜂窝用户和WiFi用户的平均吞吐量变化

下载: 全尺寸图片 幻灯片

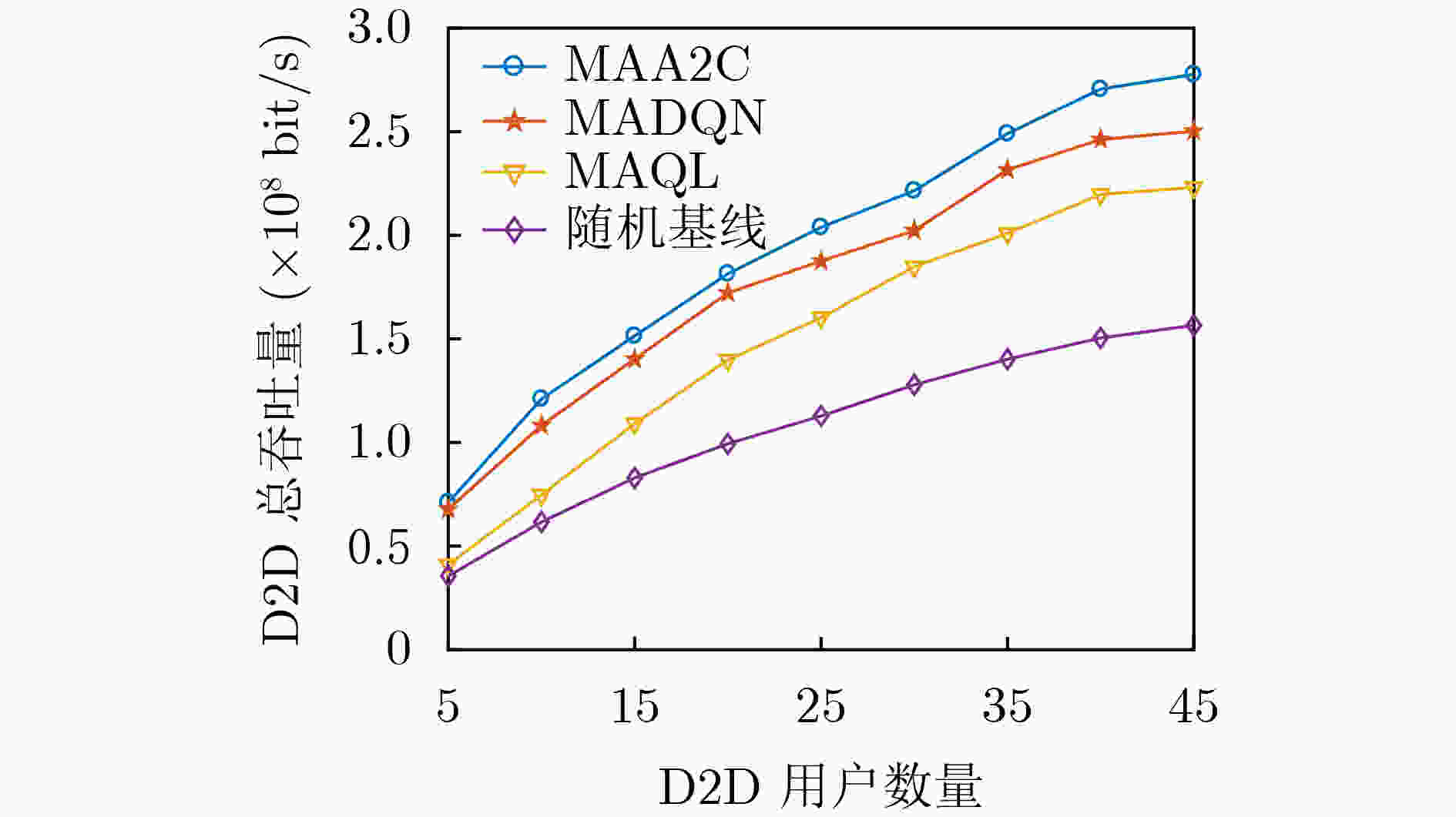

图8描述了不同D2D数量下系统总吞吐量表现。从图中可以看出，D2D用户的总吞吐量随着D2D用户的数量增加而增加，是因为系统中更多的D2D可以带来更高的容量增益。MAA2C算法在总吞吐量表现方面最佳，这是由于MAA2C算法中的每个智能体可以结合策略学习和值学习的过程优化策略，并且利用优势函数对选取动作值和所有动作平均值做比较，进而调整自身策略网络。MADQN算法明显优于MAQL，因为DQN算法利用DNN来实现高维状态空间的映射。随着D2D数量增加，状态-动作空间的扩大使得Q学习算法效果不佳。随机算法由于没有配置任何策略，因此吞吐量性能表现最差。

图 8  D2D用户数量对系统吞吐量的影响

下载: 全尺寸图片 幻灯片

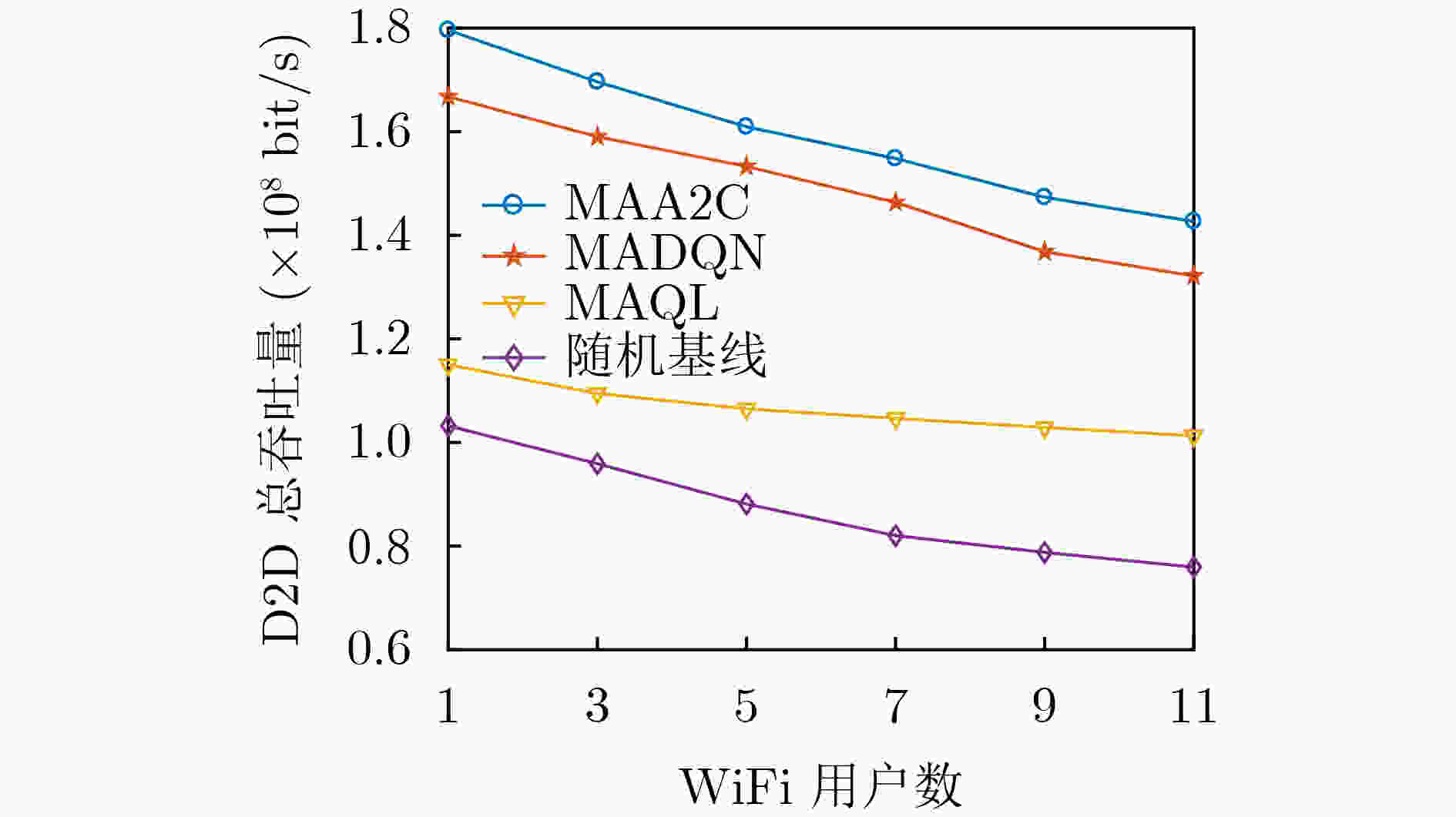

图9显示D2D数量为15时，WiFi数量对系统总吞吐量的影响。随着WiFi数量增加，总吞吐量呈下降趋势，这是因为随着WiFi数量增加，导致采用LBT接入到WiFi频段的用户碰撞概率增加，为了保护免授权频段WiFi用户和部署在免授权频段的D2D用户的通信质量，接入到免授权频段的D2D数量减少，部分D2D设备需接入到授权频段进而导致了更大的信道干扰。从图中可以看出，所提算法明显优于MADQN, MAQL和随机算法。

图 9  WiFi用户数量对系统吞吐量的影响

下载: 全尺寸图片 幻灯片

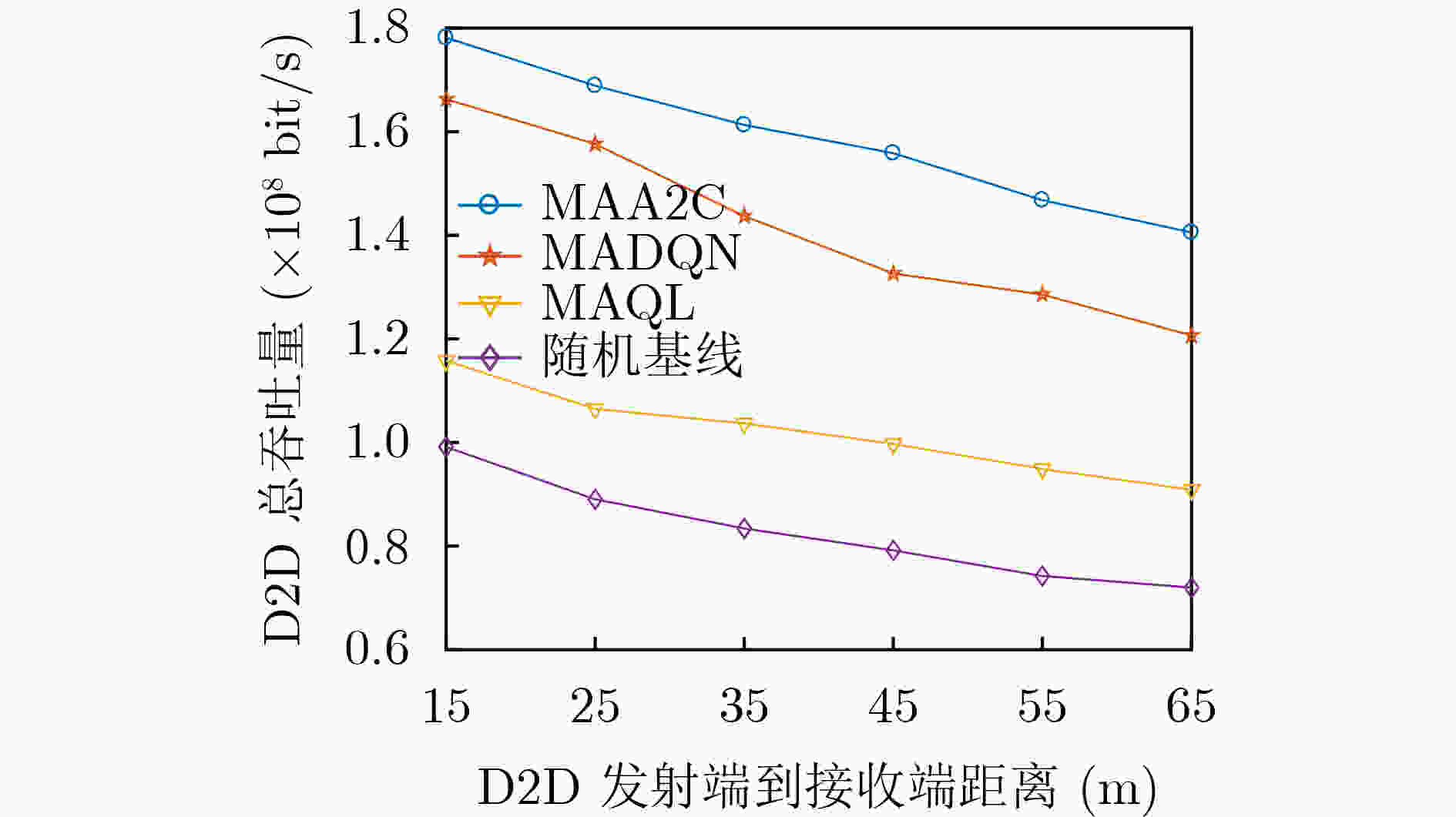

图10描述了当D2D对数量为15时，D2D对发射端到接收端的距离不同对系统吞吐量的影响。从图中可以看出，随着D2D对的通信距离增加，系统吞吐量明显呈下降趋势，这种现象可以解释为更大距离会导致的路径损失变大，进而导致吞吐量变小。并且所提算法实现了比MADQN和MAQL更好的吞吐量，随机算法吞吐量性能表现最差。

图 10  D2D发射端到接收端的距离对系统吞吐量的影响

下载: 全尺寸图片 幻灯片

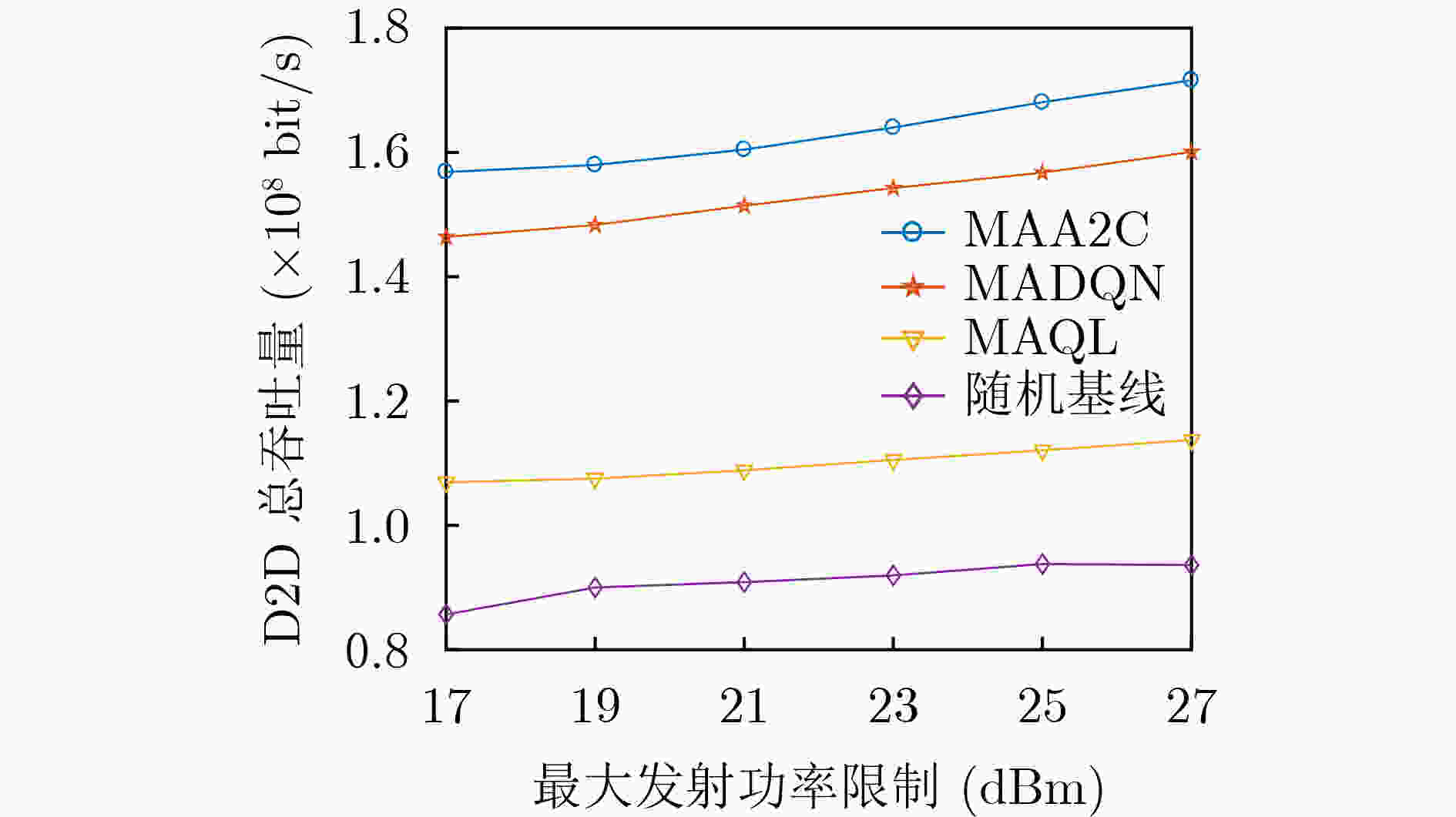

图11显示了不同的最大发射功率限制对系统吞吐量的影响。可以看出，随着最大发射功率限制的提升，可以实现更大的吞吐量。可以解释当发射功率变大，智能体动作中的功率的范围变大，智能体在与环境交互中能够学习到更佳的功率来提升性能。同样，本文提出的方案比其他方案具有更好的吞吐量，与MADQN和MAQL相比，总吞吐量提高了约7%和46%。

图 11  D2D最大发射功率限制对系统吞吐量的影响

下载: 全尺寸图片 幻灯片

5.   结论

本文提出了一种基于MAA2C的D2D通信资源联合分配方法，将D2D发射端作为智能体，通过学习确定接入授权频段或者免授权频段，确定接入免授权频段的用户使用LBT机制与WiFi用户共存，而确定接入授权频段的D2D用户还需要继续通过学习选择最优的信道和发射功率，与其他D2D用户和蜂窝用户共存。仿真结果表明，所提算法在保证WiFi用户和蜂窝用户QoS的情况下，在吞吐量方面表现最好。
