一种W波段无人机微型SAR系统

丁满来; 丁赤飚; 唐跞; 王雪梅; 温智磊; 曲佳萌

doi:10.11999/JEIT180946

一种W波段无人机微型SAR系统

doi: 10.11999/JEIT180946

1.
中国科学院电子学研究所北京 100190
2.
微波成像重点实验室北京 100190

详细信息

作者简介:
丁满来：男，1982年生，博士，研究方向包括微波毫米波电路与系统、高分辨率合成孔径雷达系统、信号与信息处理

丁赤飚：男，1969年生，研究员，研究方向包括新体制合成孔径雷达技术、空间信息大数据处理与分析技术、芯片化雷达

唐跞：男，1988年生，助理研究员，研究方向为微小型雷达系统关键技术

王雪梅：女，1988年生，工程师，研究方向为天线设计

温智磊：男，1988年生，助理研究员，研究方向为微波毫米波电路设计

曲佳萌：女，1992年生，助理研究员，研究方向为数字信号处理

通讯作者:
丁赤飚　cbding@mail.ie.ac.cn

中图分类号: TN955
计量
- 文章访问数: 3077
- HTML全文浏览量: 1675
- PDF下载量: 196
- 被引次数: 0
出版历程
- 收稿日期: 2018-10-10
- 修回日期: 2019-03-27
- 网络出版日期: 2019-04-22
- 刊出日期: 2019-08-01

A W Band Mini-SAR System for Unmanned Aerial Vehicle

1.
Institute of Electronics, Chinese Academy of Sciences, Beijing 100190, China
2.
Science and Technology on Microwave Imaging Laboratory, Beijing 100190, China

摘要

摘要: 随着轻小型无人机(UAV)日益发展，基于UAV平台搭载微型SAR系统的探测手段会给信息获取方式带来革命性的影响，这也对微型载荷提出了的更高的需求。针对这一需求，该文介绍了一种W波段UAV微型SAR系统，提出了基于锁相技术的线性调频源的设计方法，并对毫米波(MMW)介质集成波导天线、3维集成、运动补偿方法等关键问题进行研究，研制W波段无人机微型SAR系统原理样机，基于多旋翼无人机平台开展飞行成像应用试验。研究结果表明，原理样机在系统分辨率、体积、重量等方面具有处于业内领先水平，飞行试验获得了聚焦效果良好的高信噪比(SNR)图像。
- 无人机 /
- 微型SAR /
- 调频源 /
- 3维集成
Abstract: With the development of light and small Unmanned Aerial Vehicles (UAV), the detection method of Mini SAR based on UAV platform brings a revolutionary impact on information acquisition mode. In this paper, a W-band Mini SAR system for UAV is proposed, including the system design proposal and composition, high linearity analog phase-locked frequency modulation, MilliMeter Wave (MMW) substrate integrated waveguide antenna, 3D integration and motion compensation methods to solve the key problems of Mini SAR. A W-band Mini SAR prototype is developed and the imaging test based on Multi-rotor UAV is proceeded. The results show that the resolution, volume and the weight of Mini SAR prototype is at the industry-leading level. A high SNR imaging with perfect focusing effect is obtained from flight test.
- Unmanned Aerial Vehicle(UAV) /
- Mini SAR /
- Frequency modulated source /
- 3D integration

HTML全文

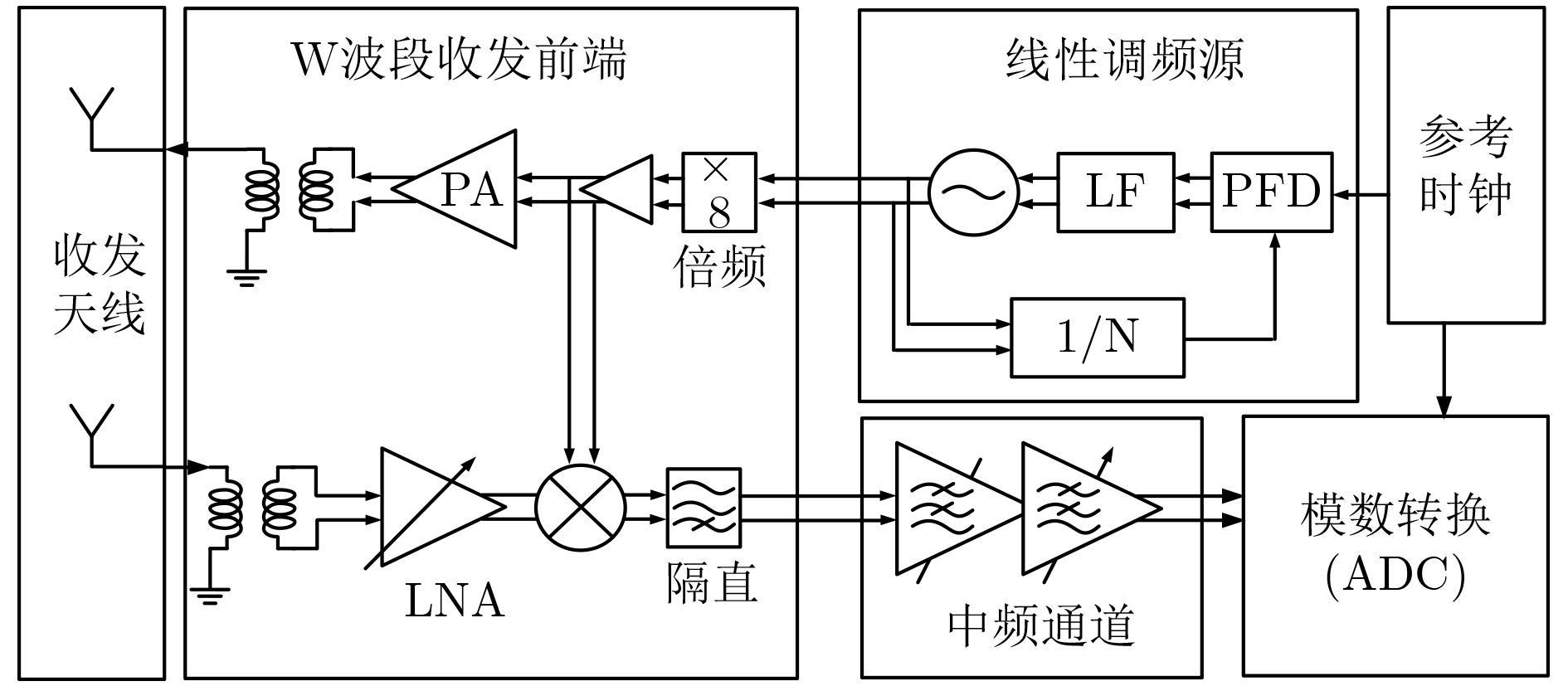

图 1 W波段无人机微型SAR系统方案

下载: 全尺寸图片幻灯片

图 2 微型SAR的NESZ仿真结果

下载: 全尺寸图片幻灯片

图 3 距离向脉冲压缩结果

下载: 全尺寸图片幻灯片

图 4 方位向脉冲压缩结果

下载: 全尺寸图片幻灯片

图 6 EBG结构隔离度改善对比图(图例边框)

下载: 全尺寸图片幻灯片

图 5 W波段收发天线及EBG结构

下载: 全尺寸图片幻灯片

图 7 系统3维集成结构图

下载: 全尺寸图片幻灯片

图 8 关键部位的热应力仿真

下载: 全尺寸图片幻灯片

图 9 W波段微型SAR样机

下载: 全尺寸图片幻灯片

图 10 W波段SAR搭载多旋翼无人机

下载: 全尺寸图片幻灯片

图 11 W波段无人机微型SAR试验结果

下载: 全尺寸图片幻灯片

表 1 系统主要性能指标

参数名称	指标
载波频率(GHz)	95
带宽(GHz)	2000
调制方式	线性调频
调频率(MHz·μs)	20(可调)
分辨率(m)	0.075
最大作用距离(m)	500

下载: 导出CSV

表 2 典型微小型SAR系统核心指标对比

系统名称	工作频段	分辨率(m)	重量(kg)
MicroASAR^[14]	C	0.750	2.500
AMBER^[15]	X	0.100	6.000
NanoSAR	X	1.000	0.900
UAV SAR^[16]	Ka	0.500	4.000
中科院电子所MiniSAR	Ku	0.150	2.500
本文W波段无人机SAR	W	0.075	0.140

下载: 导出CSV

参考文献(16)

ESSEN H, STANKO S, SOMMER R, et al. Millimetre wave SAR for UAV operation[C]. IEEE Asia-Pacific Microwave Conference, Melbourne, Australia, 2011: 963–966.

JOHANNES W, ESSEN H, STANKO S, et al. Miniaturized high resolution Synthetic Aperture Radar at 94 GHz for microlite aircraft or UAV[C]. IEEE Sensors 2011, Limerick, Ireland, 2011: 2022–2025.

LORT M, AGUASA A, LOPEZ-MARTINEZ C, et al. Initial evaluation of SAR Capabilities in UAV multicopter platforms[J]. IEEE Journal of Selected Topics in Applied Earth Observations & Remote Sensing, 2018, 11(1): 1–14.

YAN Xiaoyu, CHEN Jie, LIYANAGE Biman, et al. A light-weight SAR system for multi-rotor UAV platform using LFM quasi-CW waveform[J]. IEEE International Geoscience and Remote Sensing Symposium, Beijing, CHINA, 2016: 7346–7349.

董勇伟, 李焱磊, 丁满来, 梁兴东. 一种高分辨率W波段SAR系统[J]. 电子与信息学报, 2018, 40(5): 1266–1270. doi: 10.11999/JEIT170461

DONG Yongwei, LI Yanlei, DING Manlai, et al. High resolution W-band SAR[J]. Journal of Electronics &Information Technology, 2018, 40(5): 1266–1270. doi: 10.11999/JEIT170461

丁满来, 梁兴东, 唐跞, 等. 芯片化微型SAR系统方案设计与验证[J]. 电子与信息学报, 2018, 40(11): 2645–2650. doi: 10.11999/JEIT171203,2018

DING Manlai, LIANG Xingdong, TANG Li, et al. Design and verification of monolithic integrated SAR system[J]. Journal of Electronics and Information Technology, 2018, 40(11): 2645–2650. doi: 10.11999/JEIT171203,2018

王喆垚. 三维集成技术[M]. 北京: 清华大学出版社, 2014: 2–6.

WANG Zheyao. Three Dimensional Integration Technology[M]. Beijing: Tsinghua University Press, 2014: 2–6.

BEST R E. Phase-Locked Loops Design, Simulation, and Applications[M]. Beijing: Tsinghua University Press, 2007: 25–27.

WILTSE. J C. Surface-wave propagation on a single metal wire or rod at millimeter-wave and terahertz frequencies[C]. 2006 IEEE MTT-S International Microwave Symposium Digest, San Francisco, USA, 2006: 970–973.

ALTAF A, ALSNUAIDI M A, and ARVAS E. A novel EBG structure to improve isolation in MIMO antenna[C]. 2017 USNC-URSI Radio Science Meeting(Joint with AP-S Symposium), San Diego, USA, 2017: 105–106.

赵正平. 微系统三维集成技术的新发展[J]. 微纳电子技术, 2017, 54(1): 1–10. doi: 10.13250/j.cnki.wndz.2017.01.001

ZHANG Zhengping. New progress of the micro system three-dimension integration technology[J]. Micronanoelectronic Technology, 2017, 54(1): 1–10. doi: 10.13250/j.cnki.wndz.2017.01.001

肖庆. 微系统三维异质异构集成与应用[C]. 2018年全国微波毫米波会议, 成都, 中国, 2018: 417–420.

XIAO Qing. Integration and application of 3D heterogeneous heterogeneity in microsystems[C]. 2018 National Conference on Microwave and Millimeter Waves, Chengdu, China, 2018: 417–420.

王岩飞, 刘畅, 詹学丽, 等. 无人机载合成孔径雷达系统技术与应用[J]. 雷达学报, 2016, 5(4): 333–349. doi: 10.12000/JR16089

WANG Yanfei, LIU Chang, and ZHAN Xueli, et al. Technology and applications of UAV synthetic aperture radar system[J]. Journal of Radars, 2016, 5(4): 333–349. doi: 10.12000/JR16089

ZAUGG E, EDWARDS M, LONG D, et al. Developments in compact high-performance synthetic aperture radar systems for use on small Unmanned Aircraft[C]. Aerospace Conference, Montana, USA, 2011: 1–14.

VAN DER Graaf M W, OTTEN M P G, HUIZING A G, et al. AMBER: An X-band FMCW digital beam forming synthetic aperture radar for a tactical UAV[C]. IEEE International Symposium on Phased Array Systems and Technology, Waltham, USA, 2013: 165–170.

EDRICH M and WEISS G. Second-generation Ka-band UAV SAR system[C]. European Radar Conference, Amsterdam, Holland, 2008, 479–482.
