基于深度信念网络资源需求预测的虚拟网络功能动态迁移算法

唐伦; 赵培培; 赵国繁; 陈前斌

doi:10.11999/JEIT180666

基于深度信念网络资源需求预测的虚拟网络功能动态迁移算法

doi: 10.11999/JEIT180666

1.
重庆邮电大学通信与信息工程学院重庆 400065
2.
重庆邮电大学移动通信重点实验室重庆 400065

基金项目: 国家自然科学基金(61571073)，重庆市教委科学技术研究项目(KJZD-M201800601)

详细信息

作者简介:
唐伦：男，1973年生，教授，博士，研究方向为新一代无线通信网络、异构蜂窝网络、软件定义无线网络等

赵培培：女，1993年生，硕士生，研究方向为5G网络切片映射算法

赵国繁：女，1993年生，硕士生，研究方向为5G网络切片中的资源分配、可靠性

陈前斌：男，1967年生，教授，博士生导师，研究方向为个人通信、下一代移动通信网络、异构蜂窝网络等

通讯作者:
唐伦　tangl@cqupt.edu.cn

中图分类号: TN929.5
计量
- 文章访问数: 2243
- HTML全文浏览量: 1232
- PDF下载量: 94
- 被引次数: 1
出版历程
- 收稿日期: 2018-07-05
- 修回日期: 2019-01-28
- 网络出版日期: 2019-02-19
- 刊出日期: 2019-06-01

Virtual Network Function Migration Algorithm Based on Deep Belief Network Prediction of Resource Requirements

1.
School of Communication and Information Engineering, Chongqing University of Posts and Telecommunications, Chongqing 400065, China
2.
Chongqing Key Laboratory of Mobile Communications Technology, Chongqing 400065, China

Funds: The National Natural Science Foundation of China (61571073), The Science and Technology Research Program of Chongqing Municipal Education Commission (KJZD-M201800601)

摘要

摘要: 针对5G网络场景下缺乏对资源需求的有效预测而导致的虚拟网络功能(VNF)实时性迁移问题，该文提出一种基于深度信念网络资源需求预测的VNF动态迁移算法。该算法首先建立综合带宽开销和迁移代价的系统总开销模型，然后设计基于在线学习的深度信念网络预测算法预测未来时刻的资源需求情况，在此基础上采用自适应学习率并引入多任务学习模式优化预测模型，最后根据预测结果以及对网络拓扑和资源的感知，以尽可能地减少系统开销为目标，通过基于择优选择的贪婪算法将VNF迁移到满足资源阈值约束的底层节点上，并提出基于禁忌搜索的迁移机制进一步优化迁移策略。仿真表明，该预测模型能够获得很好的预测效果，自适应学习率加快了训练网络的收敛速度，与迁移算法结合在一起的方式有效地降低了迁移过程中的系统开销和服务级别协议(SLA)违例次数，提高了网络服务的性能。
- 虚拟网络功能 /
- 预测 /
- 迁移 /
- 深度学习
Abstract: To solve the problem of real-time migration of Virtual Network Function (VNF) caused by lacking effective prediction in 5G network, a VNF migration algorithm based on deep belief network prediction of resource requirements is proposed. The algorithm builds firstly a system cost evaluation model integrating bandwidth cost and migration cost,and then designs a deep belief network prediction algorithm based on online learning which adopts adaptive learning rate and introduces multi-task learning mode to predict future resource requirements. Finally, based on the prediction result as well as the perception of network topology and resources, the VNFs are migrated to the physical nodes that meet the resource threshold constraints through greedy selection algorithm with the goal to optimize system cost,and then a migration mechanism based on tabu search is proposed to further optimize the migration strategy.The simulation results show that the prediction model can obtain good prediction results and adaptive learning rate accelerates the convergence speed of the training network.Moreover, the combination with the migration algorithm reduces effectively system cost and the number of Service Level Agreements (SLA) violations during the migration process, and improves the performance of network services.
- Virtual Network Function (VNF) /
- Prediction /
- Migration /
- Deep learning

HTML全文

1. 引言

音频均衡的目的在于提高收听环境中的声音质量^[1,2]。随着汽车的普及，车载音频设备有着广阔的市场前景。由于狭小封闭的车内空间、有限的扬声器安装位置以及汽车行驶时的胎噪路噪，导致车载音频音质下降^[3,4]。为了提高车载音响的音质，一般通过调节车载音频处理系统中的核心部件、均衡器来实现^[1,2]。通过均衡器直接从音源发声端对音频信号的频率响应曲线进行修正、补偿等调节，可使人耳听到的音频信号的频响曲线更加平直、均匀，使驾乘人员能够听到更加动听、真实的声音。

音频均衡器是对声频中的某些频段进行提升或衰减的声电处理设备，一般分为图示均衡器和参数均衡器^[1,2]。图示均衡器为中心频率与带宽固定而增益可调的滤波器组，参数均衡器为中心频率、带宽和增益均可进行调整的滤波器组^[1]。图示均衡器结构简单，直观明了，在专业音响中应用非常广泛。参数均衡器调节灵活，可以完成更细致的修补工作，满足消费者对高品质车载音效的需求，是未来车载音频均衡器发展的方向。

车载音频系统失真通常为线性失真，对应为系统频率响应的幅度和相位失真。尽管相位失真在某些情况下可以被察觉，但其影响远小于幅度失真的影响。因此，音频均衡器应专注于校正系统的幅度响应，而不是其相位响应^[5,6]。

在音频均衡算法设计方面，目前主要有3类算法。第1类是基于智能优化算法：Pepe等人^[3]提出了一种基于遗传进化算法的多声道音频均衡技术来调整均衡滤波器系数，该方法可以找到全局最优解，但效率低于常规的优化方法；Prince等人^[7]提出了一种基于遗传进化算法的高阶无限脉冲响应(Infinite Impulse Response, IIR)滤波器均衡方法，该方法计算成本较高；Pepe等人^[8]提出了一种基于引力搜索算法的音频均衡方法，该方法迭代次数较多，计算量较大。第2类是神经网络算法：Pepe等人^[9]提出了一种基于深度神经网络算法来设计音频均衡器；Rämö等人^[10,11]提出了一种基于神经网络的1/3倍频程图示均衡器校正方法；Välimäki等人^[12]通过训练一个神经网络来拟合图示均衡器的目标增益；Ramírez等人^[13]提出了一种端到端的卷积神经网络来设计图示均衡器。尽管神经网络算法具备强大的非线性拟合能力，可以任意精度逼近任何非线性连续函数，但其网络模型复杂度较高，且对硬件设备的计算能力有较高的要求。第3类是滤波器组算法：Rämö等人^[14]提出了一种用于音频处理的高阶图示均衡器设计算法，该方法拟合误差在 $\pm 2$ dB以内，不满足高保真音频要求。现有的低阶图示均衡器校正方法有串联图示均衡器^[15-17]和并联图示均衡器^[18-23]。Liski等人^[15-17]提出了一种精确的串联图示均衡器校正方法，该方法拟合误差在1 dB以内，满足高保真音频要求；文献[18-20]提出了一种将串联图示均衡器转化为延迟并联图示均衡器的方法，拟合误差也在1 dB以内；Rämö等人^[22]提出了一种高精度的并联图示均衡器校正方法，该方法拟合误差虽然在1 dB以内，但是设计过程较复杂；Bank等人^[21]对文献[22]方法进行了改进，减少了设计时间；Tao等人^[19]对文献[22]的滤波器阶数进行了优化，降低了滤波器的总阶数；Chen等人^[23]提出了一种基于预失真的并联图示均衡器校正方法，该方法拟合误差达到1.7 dB，不满足高保真音频要求。

综上所述，现有的较低计算成本的先进的图示均衡器校正方法有Liski等人^[16-18]提出的精确的串并联图示均衡器和Rämö等人^[21,22]提出的高精度并联图示均衡器。这3种设计方法拟合误差都在1 dB以内，符合高保真音频要求。然而，在车载声场环境下，这3种设计方法都不能适应车载音响动态变化的声场，因为这3种方法都是针对静态的情况。

针对以上问题，本文提出一种能够适应车载音响声场动态变化的高精度并联图示均衡器校正方法。实验结果表明，本文所提方法比文献[16,18,21,22]方法所用均衡滤波器个数平均减少大约20%，拟合的目标增益更准确，校正车载扬声器声场效果更好。

本文组织如下：第2节介绍图示均衡器的串并转换方法；第3节阐述所提方法；第4节为实验结果分析；第5节为本文结论。

2. 图示均衡器的串并转换方法

Liski等人^[18]提出了一种将高精度的串联图示均衡器转化为延迟并联图示均衡器的方法。方法如下所述。

一个2阶滤波器传递函数如式(1)所示^[18]

$F(z) = {k_0}\frac{{1 + {b_1}{z^{ - 1}} + {b_2}{z^{ - 2}}}}{{1 + {a_1}{z^{ - 1}} + {a_2}{z^{ - 2}}}}$

(1)

其中， ${k_0}$ 为增益参数， ${b_1}$ 和 ${b_2}$ 为前馈系数， ${a_1}$ 和 ${a_2}$ 为反馈系数。

对于 $S$ 个串联的2阶滤波器组，其传递函数为

$F(z) = {G_0}{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} \prod\limits_{s = 1}^S {{\kern 1pt} {\kern 1pt} \frac{{1 + {b_{1,s}}{z^{ - 1}} + {b_{2,s}}{z^{ - 2}}}}{{1 + {a_{1,s}}{z^{ - 1}} + {a_{2,s}}{z^{ - 2}}}}} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt}$

(2)

其中增益参数 ${G_0}$ 为

${G_0} = \prod\limits_{s = 1}^S {{k_{0,s{\kern 1pt} {\kern 1pt} }}}$

(3)

图示均衡器串联组成示意图如图1所示。其中 $S$ 是均衡滤波器的个数。单个2阶滤波器结构框图如图2所示。

图 1 图示均衡器串联组成示意图

下载: 全尺寸图片幻灯片

图 2 单个2阶滤波器结构框图

下载: 全尺寸图片幻灯片

文献[18]给出的串并转换方法流程如下。首先，将式(2)写成非因果形式

$F(z) = {G_0}\prod\limits_{s = 1}^S {\frac{{{z^2} + {b_{1,s}}z + {b_{2,s}}}}{{{z^2} + {a_{1,s}}z + {a_{2,s}}}}{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} }$

(4)

假设 $F(z)$ 的部分分式展开为

$F(z) = {d_0} + \sum\limits_{n = 1}^N {\frac{{{{\tilde r}_n}}}{{z - {p_n}}}} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt}$

(5)

其中， ${d_0}$ 为常数， ${p_n}$ 为极点， ${\tilde r_n}$ 为极点对应的留数。

使用Heaviside cover-up方法计算留数为

${\tilde r_n} = {\left. {\left( {z - {p_n}} \right)F(z)} \right|_{z = {p_n}}}{\kern 1pt} {\kern 1pt}$

(6)

接下来通过将式(5)转化为标准的因果滤波器形式引入延迟

$\begin{split} F(z) =& {d_0} + \sum\limits_{n = 1}^N {\frac{{{{\tilde r}_n}}}{{z - {p_n}}}} = {d_0} + \sum\limits_{n = 1}^N {\frac{{{z^{ - 1}}{{\tilde r}_n}}}{{{z^{ - 1}}\left( {z - {p_n}} \right)}}} \hfill \\ =& {d_0} + {z^{ - 1}}\sum\limits_{n = 1}^N {\frac{{{{\tilde r}_n}}}{{1 - {p_n}{z^{ - 1}}}}} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} \end{split}$

(7)

为了求解 ${d_0}$ ，联立式(2)和式(7)为

$\begin{split} F(z)=& {G}_{0}{\displaystyle \prod _{s=1}^{S}\frac{1+{b}_{1,s}{z}^{-1}+{b}_{2,s}{z}^{-2}}{1+{a}_{1,s}{z}^{-1}+{a}_{2,s}{z}^{-2}}}\text{ }\\ =& {d}_{0}+{z}^{-1}{\displaystyle \sum _{n=1}^{N}\frac{{\tilde{r}}_{n}}{1-{p}_{n}{z}^{-1}}} \end{split}$

(8)

令 $z \to \infty$ 得到 ${d_0} = {G_0}$ 。

为了得到实值滤波器系数，需要组合复共轭极点对，如式(9)所示

$\begin{split} {F_{\text{p}}}(z) =& \frac{{{{\tilde r}_1}}}{{1 - {p_1}{z^{ - 1}}}} + \frac{{{{\tilde r}_2}}}{{1 - {p_2}{z^{ - 1}}}} \hfill \\ = &\frac{{\left( {{{\tilde r}_1} + {{\tilde r}_2}} \right) - \left( {{{\tilde r}_1}{p_2} + {{\tilde r}_2}{p_1}} \right){z^{ - 1}}}}{{\left( {1 - {p_1}{z^{ - 1}}} \right)\left( {1 - {p_2}{z^{ - 1}}} \right)}} \end{split}$

(9)

最后得到的延迟并联图示均衡器传递函数为

$F(z) = {d_0} + {z^{ - 1}}\sum\limits_{s = 1}^S {\frac{{{c_{0,s}} + {c_{1,s}}{z^{ - 1}}}}{{1 + {a_{1,s}}{z^{ - 1}} + {a_{2,s}}{z^{ - 2}}}}} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt}$

(10)

其中， ${c_{0,s}} = {\tilde r_{(2s - 1)}} + {\tilde r_{(2s)}}$ , ${c_{1,s}} = - {\tilde r_{(2s - 1)}}{p_{(2s)}} -$ ${\tilde r_{(2s)}}{p_{(2s - 1)}}$ 。通过以上步骤就将串联的2阶滤波器转化为延迟并联形式。图示均衡器并联组成示意图如图3所示。其中 $S$ 是均衡滤波器的个数。单个2阶滤波器结构框图如图4所示。

图 3 图示均衡器并联组成示意图

下载: 全尺寸图片幻灯片

图 4 单个2阶滤波器结构框图

下载: 全尺寸图片幻灯片

3. 无重叠频带的自适应非对称并联图示均衡器校正

本节提出一种用于车载音频的自适应增益精确并联图示均衡器校正方法。所提设计中目标增益是自适应获得的，所设计的并联图示均衡器校正车载扬声器的声场效果较好。

3.1 自适应增益和车载扬声器频响范围识别

第2节介绍的方法需要首先设计精确的串联图示均衡器(Accurate Cascade Graphic Equalizer, ACGE)^[16]，接着通过其阐述的串并转化方法将ACGE转化为精确的并联图示均衡器(Accurate Parallel Graphic Equalizer, APGE)^[18]。APGE方法设计出的图示均衡器与目标增益的误差在 $\pm 1$ dB以内，达到高保真音频要求。然而，该方法的目标增益只是人为地预先设定，并没有考虑到动态变化的情况。在车载音频声场环境下，车载扬声器的声场会随着车辆的高速行驶而不断变化，在这种情况下拟合目标增益效果会变差。

本文所提出的方法在APGE基础上加入了车载扬声器有效频响范围识别和自适应计算目标增益，称为自适应增益-精确的并联图示均衡器(Adaptive Gain-Accurate Parallel Graphic Equalizer, AG-APGE)。AG-APGE方法减少了均衡滤波器个数，自适应计算的目标增益比人工给定的目标增益更准确，因此图示均衡器响应的拟合效果更精准，最终校正后的曲线更平坦。

图5是本文算法的应用系统框图。车载音响系统主要由扬声器、功放电路和数字信号处理器(Digital Signal Processor, DSP)等部分组成，形成一个独立的系统。其中，DSP片上系统为整个车载音响系统的核心部分，负责音频的解码、信号处理以及均衡等功能。整个系统的流程为：首先车载音响系统播放特定的白噪声音频，然后通过麦克风收集到车内的环境影响后的失真音频信号。失真信号被传到电脑(Personal Computer, PC)端中的AG-APGE算法模块，该算法模块计算出最优的滤波器组参数后，PC端通过通信协议与车载音响系统的DSP片上系统进行通信，修改DSP系统中对应通道上的均衡滤波器参数，完成参数的自适应调整。

图 5 车载音响图示均衡器自动校正算法应用系统框图

下载: 全尺寸图片幻灯片

设车载音响系统频率响应为 ${H_0}(k)$ ，它表示待校正的频率响应。 ${H_0}(k)$ 是其传递函数在单位圆上的第 $k$ 部分归一化弧度制角频率 ${\omega _k}{\kern 1pt} /{\kern 1pt} {f_{\text{s}}}$ 处的值，其中 $k$ 是 ${{\text{e}}^{{\text{j}}{\omega _k}/{f_{\text{s}}}}}$ 的简写， ${f_{\text{s}}}$ 是采样频率。设校正后频率响应为 ${H_s}(k)$ ，它表示 ${H_0}(k)$ 经过由 $s$ 个均衡滤波器组成的图示均衡器滤波后的频率响应。设目标频率响应为 $T(k)$ 。设校正频率响应为 $C(k)$ 。

文献[18]的目标增益是人为预先设定的，不能适应车载音响声场的变化。并且文献[18]的均衡频率范围固定为20～20000 Hz。在车载声场环境下，由于扬声器对音频信号有其特定的频率响应范围，因此图示均衡器设计考虑的频率范围是扬声器的有效频率响应范围而不是固定的20～20000 Hz。AG-APGE方法能够适应车载音响声场的不断变化并且其均衡的频率范围是每个扬声器对应的有效频率响应范围，并不是固定的20～20000 Hz。

因此，首先需要对车载扬声器进行有效频率响应范围识别。步骤如下：取车载音响系统幅度响应得到 $|{\kern 1pt} {H_0}(k){\kern 1pt} |{\kern 1pt} {\kern 1pt} {\kern 1pt}$ ，以其最大值做归一化处理并转化为对数幅度响应刻度，取归一化处理后的系统对数幅度响应的–15 dB(经验值)处对应的频率值，最小的频率值和最大的频率值即为扬声器通带范围的边界。根据扬声器的频率响应范围，可以将扬声器分为低音、中音、高音、中低音、中高音和全频段等类型。车载扬声器分类和常见的频率响应范围如表1所示。设扬声器上限截止频率为ef (end frequency)，扬声器下限截止频率为if (initial frequency)。

表 1 车载扬声器分类及其频响范围表

车载扬声器分类	常见频率响应范围
低音	20～150 Hz
中音	150 Hz～5 kHz
高音	5～20 kHz
中低音	20 Hz～5 kHz
中高音	110 Hz～20 kHz
全频段	50 Hz～20 kHz

下载: 导出CSV

| 显示表格

当扬声器识别为全频段扬声器时，取目标幅度响应为车载音响系统幅度响应在有效频率响应范围内的算术平均值。即如式(11)所示

$|T(k)|=\underset{{\omega }_{\text{if}}\le {\omega }_{k}\le {\omega }_{\text{ef}}}{\mathrm{mean}}\text{(|}{H}_{0}(k)\text{|})，全频段扬声器$

(11)

其中，mean( $·$ )表示取算术平均值。

对数校正幅度响应 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} C(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 为 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} T(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 与 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} {H_0}(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 相减，即如式(12)所示

$\begin{split} & 20 \lg | C(k) | = 20 \lg | T(k) | - 20 \lg | {H_0}(k) | ,\\ & \quad {\omega _{{\text{if}}}} \le {\omega _k} \le {\omega _{{\text{ef}}}} \end{split}$

(12)

接下来，在 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} C(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 上计算目标增益点对应的增益值，以此自适应获得 $S$ 个目标增益设置点。分别对应 $S$ 个均衡滤波器。

3.2 AG-APGE设计

这部分首先利用3.1节得到的 $S$ 个目标增益设置点和2阶IIR峰谷滤波器原型设计ACGE，再用第2节介绍的串并转化方法将其转化为APGE^[18]。

本文使用的2阶对称IIR峰谷滤波器原型定义为^[24]

$F(z) = \frac{{1 + G\beta - 2\cos ({\omega _{\text{c}}}){z^{ - 1}} + (1 - G\beta ){z^{ - 2}}}}{{1 + \beta - 2\cos ({\omega _{\text{c}}}){z^{ - 1}} + (1 - \beta ){z^{ - 2}}}}$

(13)

$\beta = \left\{ \begin{array}{*{20}{l}} {\tan (B{\kern 1pt} /{\kern 1pt} 2)}, G = 1\\ {\sqrt {\dfrac{{{\kern 1pt} |{\kern 1pt} G_{\text{B}}^2 - 1{\kern 1pt} |}}{{|{\kern 1pt} {G^2} - G_{\text{B}}^2{\kern 1pt} |}}} \tan \left( {\dfrac{B}{2}} \right),}其它 \end{array} \right.$

(14)

其中， $G$ 为线性峰值增益， ${\omega _{\text{c}}}$ 为中心频率， $B$ 为带宽， ${G_{\text{B}}}$ 为带宽处线性增益值。

对于1/3倍频程情况，文献[18]方法定义了 $20{\kern 1pt} \lg {\kern 1pt} ({G_{{\text{B}},s}}) = 0.4 \times 20{\kern 1pt} \lg {\kern 1pt} ({G_s})$ 。其中 $s = 1, 2, \cdots , S$ 。 ${G_{{\text{B}},s}}$ 和 ${G_s}$ 分别为第 $s$ 个频段的均衡滤波器的带宽增益和峰值增益。同时定义了每个频带滤波器的带宽为相邻频带滤波器中心频率的差值，对于1/3倍频程情况，有 ${B_s}{\kern 1pt} = {\kern 1pt} \left( {\sqrt[3]{2} - 1{\kern 1pt} /{\kern 1pt} \sqrt[3]{2}} \right){\kern 1pt} {\omega _{{\text{c,}}s}}{\kern 1pt} \approx {\kern 1pt} 0.4662{\omega _{{\text{c,}}s}}$ 。

1/3倍频程的中心频率 ${f_{\text{c}}}$ 和带宽 ${f_{\text{B}}}$ 如表2所示。

表 2 1/3倍频程中心频率和带宽

频带编号	${f_{\text{c}}}$ (Hz)	${f_{\text{B}}}$ (Hz)	频带编号	${f_{\text{c}}}$ (Hz)	${f_{\text{B}}}$ (Hz)
1	20	9.3	17	800	373
2	25	11.7	18	1000	466.2
3	31.5	14.7	19	1250	582.8
4	40	18.6	20	1600	745.9
5	50	23.3	21	2000	932.4
6	63	29.4	22	2500	1166
7	80	37.3	23	3150	1469
8	100	46.6	24	4000	1865
9	125	58.3	25	5000	2331
10	160	74.6	26	6300	2937
11	200	93.2	27	8000	3730
12	250	116.6	28	10000	4662
13	315	146.9	29	12500	5828
14	400	186.5	30	16000	7459
15	500	233.1	31	20000	9324
16	630	293.7

下载: 导出CSV

| 显示表格

其中， ${\omega _{\text{c}}} = 2\pi {f_{\text{c}}} / {f_{\text{s}}}$ ， $B = 2\pi {f_{\text{B}}} / {f_{\text{s}}}$ ， ${f_{\text{s}}}$ 是采样频率。

由于相邻滤波器之间的重叠频带影响，会导致实际图示均衡器幅度响应和目标增益误差较大，文献[18]通过使用交互矩阵来减小这种误差。文献[18]通过在目标增益点之间加入额外的频率点，频率点频率值为相邻目标增益点频率值的几何平均值，频率点增益值为相邻目标增益点增益值的算术平均值。具有 $2S - 1$ 行 $S$ 列的交互矩阵定义为

${{\boldsymbol{D}}_{k,s}} = \frac{{20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} {F_s}(k){\kern 1pt} |}}{{{g_{\text{p}}}}}{\kern 1pt} {\kern 1pt} {\kern 1pt}$

(15)

其中， $k = 1, 2, \cdots , 2S - 1$ 并且 $s = 1, 2, \cdots , S$ 。1/3倍频程中 ${g_{\text{p}}}$ =17 dB。则均衡滤波器最优增益为

${\kern 1pt} {{\boldsymbol{g}}_{{\text{opt1}}}} = {{\boldsymbol{D}}^ + }{\boldsymbol{t}} = {\left( {{{\boldsymbol{D}}^{\text{T}}}{\boldsymbol{D}}} \right)^{ - 1}}{\kern 1pt} {{\boldsymbol{D}}^{\text{T}}}{\boldsymbol{t}}{\kern 1pt} {\kern 1pt} {\kern 1pt}$

(16)

其中， ${{\boldsymbol{D}}^ + }$ 为 ${\boldsymbol{D}}$ 的伪逆矩阵， ${\boldsymbol{t}}$ 为具有 $2S - 1$ 个元素的列向量，其奇数行元素值为原始目标增益分贝值，偶数行元素值为相邻增益分贝值的算术平均值。

为了进一步减小误差，需要将 ${\kern 1pt} {{\boldsymbol{g}}_{{\text{opt1}}}}$ 替代 ${g_{\text{p}}}$ =17 dB作为新的原型增益去更新交互矩阵 ${\boldsymbol{D}}$ 。得到的新的交互矩阵定义为 ${{\boldsymbol{D}}_1}$ 。则均衡滤波器最优增益为

${{\boldsymbol{g}}_{{\text{opt2}}}} = {{\boldsymbol{D}}_1}^ + {\boldsymbol{t}} = {\left( {{{\boldsymbol{D}}_1}^{\text{T}}{{\boldsymbol{D}}_1}} \right)^{ - 1}}{\kern 1pt} {{\boldsymbol{D}}_1}^{\text{T}}{\boldsymbol{t}}$

(17)

通过式(17)最终得到每个频带的滤波器最优分贝增益。将最优分贝增益转化为最优线性增益后带入式(13)和式(14)中，就设计出了 $S$ 个串联的2阶对称峰谷滤波器组。最后，通过第2节介绍的串并转化方法就将该串联的2阶峰谷滤波器组转化为延迟并联形式。延迟并联形式的2阶带通滤波器中心频率处两侧的幅度响应是非对称的，即滤波器中心频率处两侧幅度响应的陡峭程度不一样。

3.3 所提方法校正车载扬声器声场

将所提方法设计的图示均衡器幅度响应去拟合对数校正幅度响应 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} C(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ ，用图示均衡器幅度响应去校正车载音响系统对数幅度响应 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} {H_0}(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ ，最终得到校正后对数幅度响应 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} {H_S}(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ ，如式(18)和式(19)所示

$20\mathrm{lg}\left|{H}_{S}(k)\right|=20\mathrm{lg}\left|{H}_{0}(k)\right|+20\mathrm{lg}\left|{\displaystyle \sum _{s=1}^{S}}{\tilde{F}}_{s}(k)\right|$

(18)

$20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} {H_S}(k){\kern 1pt} |{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} \to {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} 20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} T(k){\kern 1pt} |{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt}$

(19)

其中， ${\tilde F_s}(k)$ 为 ${F_s}(k)$ 经过变换后的并联结构的滤波器频率响应， $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} {H_S}(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 趋近于 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} T(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 。

将 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} {H_S}(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 和 $20{\kern 1pt} \lg {\kern 1pt} |{\kern 1pt} T(k){\kern 1pt} |{\kern 1pt} {\kern 1pt}$ 比较，评估校正效果。校正效果通过谱平坦度度量(Spectral Flatness Measure, SFM)指标衡量^[25]。定义频率响应 ${\tilde H_s}(k) = \dfrac{{{H_s}(k)}}{{T(k)}}$ ，则 ${\text{SFM}}$ 定义为 ${\tilde H_s}(k)$ 模平方的几何平均值与算术平均值之比，即如式(20)所示

${\text{SF}}{{\text{M}}_s} = N\frac{{N\sqrt {\prod\limits_{k = 1}^N {|{\kern 1pt} {{\tilde H}_s}(k){\kern 1pt} {|^2}} } }}{{\displaystyle\sum\limits_{k = 1}^N {|{\kern 1pt} {{\tilde H}_s}(k){\kern 1pt} {|^2}} }}{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt}$

(20)

其中， $N$ 为在有效频率响应范围内取的频率值数量， ${\text{SF}}{{\text{M}}_s}$ 表示经过 $s$ 个图示均衡滤波器校正后的 ${\text{SFM}}$ 。

4. 实验结果与分析

本文通过MATLAB平台对采集的50个实测数据进行音频的分析以及算法的实现。所提方法AG-APGE和ACGE^[16], APGE^[18]以及文献[21]的并联图示均衡器设计(Parallel Graphic Equalizer, PGE)对比。使用的采样频率为192 kHz。

图6显示了不同图示均衡器校正方法拟合滤波器目标增益的情况。对采集的某个实测数据进行扬声器频率响应范围识别可以得到该车载扬声器为全频段扬声器，频率响应范围是50～14000 Hz。在50～14000 Hz这段频率范围进行自适应校正。本文方法所用均衡滤波器个数是动态变化的，为10～25个。在该实验中，本文方法使用了25个2阶带通滤波器。而ACGE, PGE和APGE分别使用了31个2阶峰谷滤波器、62个2阶带通滤波器和31个2阶带通滤波器。图6(a)、图6(b)和图6(c)中，3种设计方法都是固定的20～20000 Hz频率范围，并且由于增益是人为设定的，滤波器的实际增益与目标增益有一定的误差，从而拟合的均衡器响应与目标增益误差较大。红圆圈为滤波器目标增益设置点，黑圆圈为实际增益设置点，可以看到这3种设计方法都有6个校正无效的点，并且拟合的最大增益误差分别为0.94 dB, 3.33 dB和1.14 dB。这既浪费了计算资源也不满足高保真音频要求。图6(d)中，由于加入了扬声器频响范围识别和自适应计算增益，因而均衡频率范围控制在50～14000 Hz，滤波器的实际增益与目标增益一致，拟合的最大增益误差仅为0.23 dB。这既节省了计算资源也满足了高保真音频要求。

图 6 不同方法拟合的均衡器响应

下载: 全尺寸图片幻灯片

图7显示了不同方法拟合的均衡器响应比较情况。将4种设计方法得到的均衡器响应放在一起，可以明显看出，只有本文方法AG-APGE高精度拟合目标增益设置点。

图 7 不同方法拟合的均衡滤波器响应比较

下载: 全尺寸图片幻灯片

图8显示了不同图示均衡器校正方法对全频段扬声器进行校正的情况。对采集的某个实测数据进行扬声器频率响应范围识别可以得到该扬声器为全频段扬声器，频率响应范围是50～14000 Hz。在50～14000 Hz这段频率范围进行自适应校正。由于车内的干扰以及音响设备本身的干扰，在全频段范围内白噪声会有不同程度的失真。图8(a)、图8(b)和图8(c)中，蓝色曲线为车载扬声器实际幅度响应，黑粗实线分别为3种设计方法得到的均衡器幅度响应，黑点划线为目标幅度响应，黑虚线为目标幅度响应的 $\pm 1$ dB误差边界线。将均衡器幅度响应去校正车载扬声器实际幅度响应得到校正后幅度响应，即图中的红实线。从图8(a)、图8(b)和图8(c)可以看到，3种设计方法校正后的幅度响应部分超出了 $\pm 1$ dB的误差容限，不满足高保真音频要求，且谱平坦度分别为0.994, 0.989和0.993。图8(d)中，经过自适应校正算法处理后，校正后的音频信号频谱曲线趋于平直，基本在目标响应的 $\pm 1$ dB误差范围内，达到较好的校正效果，基本满足高保真音频要求。且谱平坦度为0.996。

图 8 不同方法的车载扬声器均衡

下载: 全尺寸图片幻灯片

图9显示了不同方法校正后的幅度响应对比情况。从中可以明显看出，本文方法比其他3种方法的校正效果好。

图 9 不同方法的车载扬声器均衡比较

下载: 全尺寸图片幻灯片

表3显示了不同设计方法的指标对比情况。对采集的50个数据进行了分析统计，表中的数值是对50个数据求取算术平均值后的结果。ACGE, PGE, APGE和AG-APGE拟合的平均最大增益误差分别为1.08 dB, 2.65 dB, 1.07 dB和0.23 dB。只有本文方法AG-APGE满足高保真音频要求。信号平均原始谱平坦度为0.652，4种方法平均校正后信号谱平坦度分别为0.987, 0.980, 0.986和0.991。由于本文方法拟合目标增益精度最高，从而校正后信号谱平坦度最高。前3种设计方法由于是固定的均衡范围，因而其均衡滤波器个数分别为31, 62和31。而本文方法加入了扬声器频响范围识别，因而其平均均衡滤波器个数最少，为25个。

表 3 不同方法指标对比

指标	ACGE	PGE	APGE	AG-APGE
平均拟合最大误差(dB)	1.08	2.65	1.07	0.23
平均原始SFM	0.652	0.652	0.652	0.652
平均校正后SFM	0.987	0.980	0.986	0.991
平均均衡滤波器个数	31	62	31	25
平均设计所需时间	0.57 ms	1.22 s	0.70 ms	0.48 ms
平均操作数
加法	124	248	124	100
乘法	155	249	125	101
总和	279	497	249	201

下载: 导出CSV

| 显示表格

对于ACGE，每个频带滤波器有4次加法和4次乘法，31个这样的频带加上 ${G_0}$ 部分1次乘法以及31个频带之间的乘法，一共就有124次加法和155次乘法。对于PGE，每个滤波器有3次加法和4次乘法，62个这样的滤波器加上常数项以及它们之间的加法，一共有248次加法和249次乘法。对于APGE，每个频带滤波器有3次加法和4次乘法，31个这样的频带以及整个结构的加法，一共有124次加法和125次乘法。对于AG-APGE，由于平均使用了25个滤波器，因此一共有100次加法和101次乘法。因此本文方法的操作数最少。表3中设计时间为输入目标增益设置点后计算滤波器系数所需的时间。PGE方法设计滤波器步骤较复杂，因此平均设计所需时间最长，为1.22 s。本文方法平均设计所需时间和ACGE方法以及APGE方法为同一个数量级，但由于本文方法比这两种方法所用平均均衡滤波器个数少大约20%，因此本文方法设计图示均衡器速度最快。

5. 结束语

本文介绍了一种无重叠频带的自适应非对称并联图示均衡器校正方法并用于车载扬声器均衡，提出了一种自适应计算滤波器目标增益和识别车载扬声器频响范围的方法。图示均衡器是基于并联结构设计的，这意味着图示均衡器可以在图形处理器中实现，以提高效率。现有的经典图示均衡器校正方法拟合目标增益精度都很高，拟合误差都在1 dB以内。然而，在车载应用背景下，车载音响的声场会动态变化，导致滤波器拟合的增益与目标增益有一定的误差。并且每个车载扬声器有其特定的有效频响范围，而经典方法的固定均衡频率范围会造成计算资源的浪费。经过具体的仿真和对多种实验结果的评估，证明了所提出的方法在车载应用背景下比经典方法所用均衡滤波器个数平均减少大约20%，同时高精度拟合目标增益，且校正效果较好。因此，所提出的方法比经典方法更适用于车载音频均衡应用。

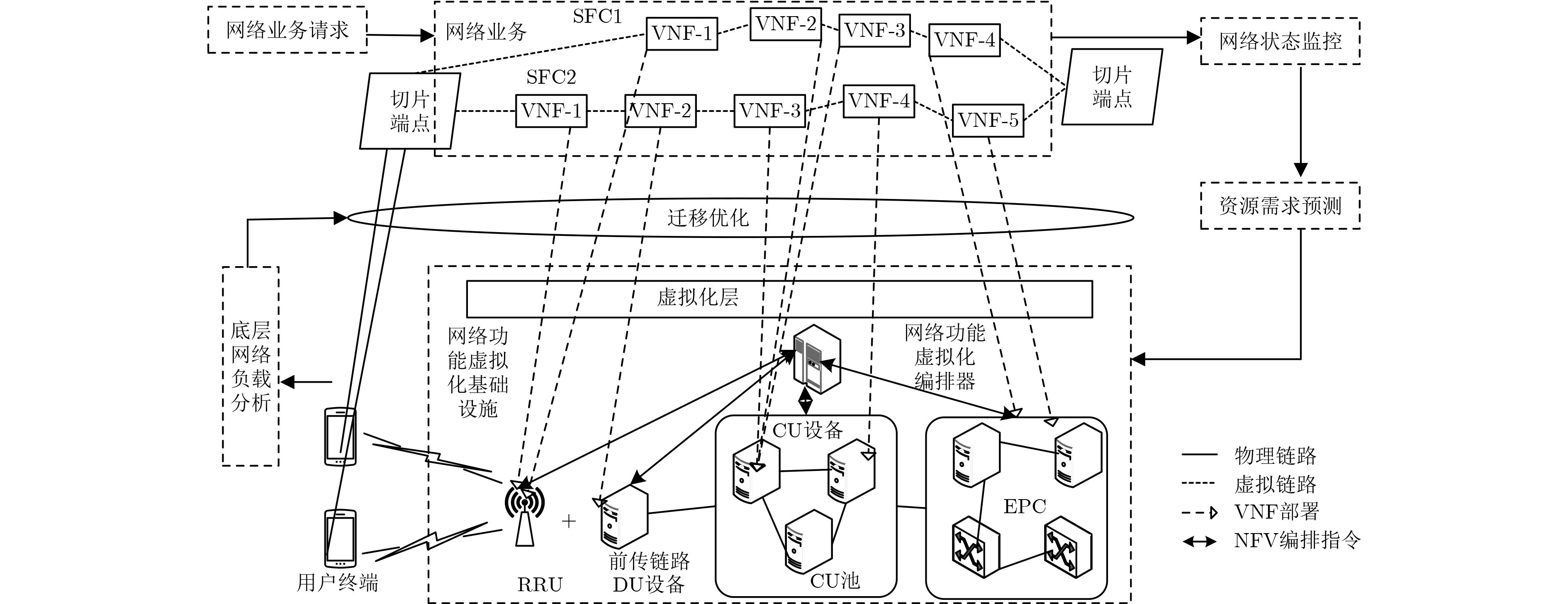

图 1 系统场景图

下载: 全尺寸图片幻灯片

图 2 基于在线学习的深度信念网络资源需求预测流程图

下载: 全尺寸图片幻灯片

图 3 多任务SFC学习模式

下载: 全尺寸图片幻灯片

图 4 含两个隐藏层的DBN资源需求训练图

下载: 全尺寸图片幻灯片

图 5 CPU资源需求DBN预测值与真实值趋势对比图

下载: 全尺寸图片幻灯片

图 6 CPU资源需求BP-NN预测值与真实值趋势对比图

下载: 全尺寸图片幻灯片

图 7 两种学习方式的CPU预测均方根误差对比图

下载: 全尺寸图片幻灯片

图 8 两种学习率方式的RBM重构误差曲线

下载: 全尺寸图片幻灯片

图 9 不同算法系统开销对比图

下载: 全尺寸图片幻灯片

图 10 不同阈值的系统开销对比图

下载: 全尺寸图片幻灯片

图 11 不同节点的CPU利用率示例图

下载: 全尺寸图片幻灯片

图 12 不同算法的违例次数对比图

下载: 全尺寸图片幻灯片

表 1 基于拓扑感知的动态局部迁移算法(TPLDM-DBN)

　算法1　基于拓扑感知的动态局部迁移算法(TPLDM-DBN)

　输入：过载的物理节点

${S_s}$ 以及它上面的VNF集合VNFList

　输出：需要迁移的

${\rm{VN}}{{\rm{F}}_m}$ 和迁移的目标物理节点

${S_d}$

${C_{\rm min}}[1,2,·\!·\!·,|{\rm{VNF}}|]$ 表示VNFList中每个虚拟机上的

${\rm{VN}}{{\rm{F}}_i}$ 最小的系统开销

$D[1,2,·\!·\!·,|{\rm{VNF}}|]$ :

${D_i}$ 表示给

${\rm{VN}}{{\rm{F}}_i}$ 带来最小系统开销最小
的物理节点

　(1)

${C_{\rm min}} \leftarrow \infty$

　(2) for each

${\rm{VN}}{{\rm{F}}_i} \in {\rm VNFList}$ do

　(3)　　For each

${S_j} \in S$ do

　(4)　　　　If

${\rm{Check}}\_{\rm{constraints}}({\rm{VN}}{{\rm{F}}_i},{S_j}) = {\rm False}$

　(5)　　　　　　Continue;

　(6)　　　　endif

　(7)　　　　　　Add

${S_j}$ to

${S_{{\rm{VN}}{{\rm{F}}_i}}}$

　(8)　　　　Endfor

　(9)　　　　对于选出的符合资源约束的物理节点集合

${S_{{\rm{VN}}{{\rm{F}}_i}}}$ ，通
过拓扑感知计算出

${\rm{VN}}{{\rm{F}}_i}$ 迁移的最小系统开销

${C_i}$ ，并
将迁移的目标物理节点用

${D_i}$ 表示

　(10)　　　　If

${C_i} < {C_{\rm min}}$ and

${D_i} \ne {S_s}$ then
　(11)　　　　　　

$\begin{array}{l}{C_{\rm min}} \leftarrow {C_i}\\{\rm{VN}}{{\rm{F}}_m} \leftarrow {{\rm VNF}_i}\\{S_d} \leftarrow {D_i}\end{array}$

　(12)　　　　Endif

　(13)　　Endfor

　(14)　　Return

$({\rm{VN}}{{\rm{F}}_m},{S_d})$

下载: 导出CSV

表 2 基于拓扑感知的动态全局迁移算法(TPGDM-DBN)

　算法2　基于拓扑感知的动态全局迁移算法(TPGDM-DBN)

　(1) 输入所有过载的物理节点集合SList以及它们上面的VNF集合 VNFList:

　(2) for each

${S_i} \in {\rm SList}$ do

　(3)　执行算法1选出迁移的VNF

　(4)　while

${S_i}$ 仍然过载

　(5)　　继续执行算法2选出系统开销次小的VNF进行迁移

　(6)　Endwhile

　(7) Endfor

　(8) 输出需要迁移的VNF集合以及相对应的目标迁移物理节点

下载: 导出CSV

表 3 基于禁忌搜索的迁移优化算法(TADM-DBN)

　算法3：基于禁忌搜索的迁移优化算法(TADM-DBN)

　(1) 初始解:

$Z = {Z_0},{Z^*} = {Z_0},T = \phi$ ，定义特赦值为

$A({Z^*}) = C_{{\rm tot}}^t({Z^*})$

　(2)　While 不符合终止准则 do

　(3)　　产生

$N(Z)$ 的一个候选集W，在候选集中选取最优解

${X^*}$ ，更新

$C_{{\rm tot}}^t({X^*})$

　(4)　　If

$C_{{\rm tot}}^t(X) < A({Z^*}),X \in T\,$ 且

$C_{{\rm tot}}^t(X) < C_{{\rm tot}}^t({X^*})$

　(5)　　　令

${X^*} = X$

　(6)　　　更新

$C_{{\rm tot}}^t({X^*})$

　(7)　　Endif//破禁检查

　(8)　　If

$C_{{\rm tot}}^t({X^*}) < C_{{\rm tot}}^t({Z^*})$

　(9)　　　

${Z^*} = {X^*},C_{{\rm tot}}^t({Z^*}) = C_{{\rm tot}}^t({X^*}),A({Z^*}) = C_{{\rm tot}}^t({Z^*})$

　(10)　　Endif；

　(11)　　更新禁忌表

$T\;$ ,

$T = T \,\cup {X^*}$

　(12)　　令

$Z = {X^*}$

　(13)　Endwhile

　(14) Return

${Z^*}$

下载: 导出CSV

参考文献(15)

MAHMOOD N H, LAURIDSEN M, BERARDINELLI G, et al. Radio resource management techniques for eMBB and mMTC services in 5G dense small cell scenarios[C]. Proceedings of the 84th Vehicular Technology Conference, Montreal, Canada, 2017: 1–5.

唐伦, 张亚, 梁荣, 等. 基于网络切片的网络效用最大化虚拟资源分配算法[J]. 电子与信息学报, 2017, 39(8): 1812–1818. doi: 10.11999/JEIT161322

TANG Lun, ZHANG Ya, LIANG Rong, et al. Virtual resource allocation algorithm for network utility maximization based on network slicing[J]. Journal of Electronics &Information Technology, 2017, 39(8): 1812–1818. doi: 10.11999/JEIT161322

RAHMAN M M, DESPINS C, and AFFES S. Design optimization of wireless access virtualization based on cost & QoS trade-off utility maximization[J]. IEEE Transactions on Wireless Communications, 2016, 15(9): 6146–6162. doi: 10.1109/TWC.2016.2580505

QU Long, ASSI C, SHABAN K, et al. A reliability-aware network service chain provisioning with delay guarantees in NFV-enabled enterprise datacenter networks[J]. IEEE Transactions on Network and Service Management, 2017, 14(3): 554–568. doi: 10.1109/TNSM.2017.2723090

RIGGIO R, BRADAI A, HARUTYUNYAN D, et al. Scheduling wireless virtual networks functions[J]. IEEE Transactions on Network and Service Management, 2016, 13(2): 240–252. doi: 10.1109/TNSM.2016.2549563

LUIZELLI M C, BAYS L R, BURIOL L S, et al. Piecing together the NFV provisioning puzzle: Efficient placement and chaining of virtual network functions[C]. Proceedings of 2015 IFIP/IEEE International Symposium on Integrated Network Management, Ottawa, Canada, 2015: 98–106.

XIA Jing, CAI Zhiping, and XU Ming. Optimized virtual network functions migration for NFV[C]. Proceedings of 2016 IEEE International Conference on Parallel and Distributed Systems, Wuhan, China, 2016: 340–346.

ERAMO V, MIUCCI E, AMMAR M, et al. An approach for service function chain routing and virtual function network instance migration in network function virtualization architectures[J]. IEEE/ACM Transactions on Networking, 2017, 25(4): 2008–2025. doi: 10.1109/TNET.2017.2668470

MIJUMBI R, HASIJA S, DAVY S, et al. Topology-aware prediction of virtual network function resource requirements[J]. IEEE Transactions on Network and Service Management, 2017, 14(1): 106–120. doi: 10.1109/TNSM.2017.2666781

DEUTSCH J and HE D. Using deep learning-based approach to predict remaining useful life of rotating components[J]. IEEE Transactions on Systems, Man, and Cybernetics: Systems, 2018, 48(1): 11–20. doi: 10.1109/TSMC.2017.2697842

PATI J, KUMAR B, MANJHI D, et al. A comparison among ARIMA, BP-NN, and MOGA-NN for software clone evolution prediction[J]. IEEE Access, 2017, 5: 11841–11851. doi: 10.1109/ACCESS.2017.2707539

GIL H J and BOTERO J F. Resource allocation in NFV: A comprehensive survey[J]. IEEE Transactions on Network and Service Management, 2016, 13(3): 518–532. doi: 10.1109/TNSM.2016.2598420

MA Wenrui, MEDINA C, and PAN Deng. Traffic-aware placement of NFV middleboxes[C]. Proceedings of 2015 IEEE Global Communications Conference, San Diego, USA, 2015: 1–6. doi: 10.1109/GLOCOM.2015.7417851.

CARUANA R. Multitask learning[J]. Machine Learning, 1997, 28(1): 41–75. doi: 10.1023/a:1007379606734

MASHINCHI M H, MASHINCHI M R, and MASHINCHI M. Tabu search solution for fuzzy linear programming[C]. Proceedings of the 7th IEEE/ACIS International Conference on Computer and Information Science, Portland, USA, 2008: 82–87.

施引文献

期刊类型引用(1)
1. 王丹. 多通道广播音频信号处理中的相位校正技术. 电声技术. 2024(10): 117-119 . 百度学术
其他类型引用(0)

资源附件(0)

访问统计

图(12) / 表(3)

计量

文章访问数: 2243
HTML全文浏览量: 1232
PDF下载量: 94
被引次数: 1

1. 引言
2. 图示均衡器的串并转换方法
3. 无重叠频带的自适应非对称并联图示均衡器校正
3.1 自适应增益和车载扬声器频响范围识别
3.2 AG-APGE设计
3.3 所提方法校正车载扬声器声场
4. 实验结果与分析
5. 结束语

姓名
邮箱
手机号码
标题
留言内容
验证码

留言板

基于深度信念网络资源需求预测的虚拟网络功能动态迁移算法

doi: 10.11999/JEIT180666

通讯作者:
唐伦　tangl@cqupt.edu.cn

计量

Virtual Network Function Migration Algorithm Based on Deep Belief Network Prediction of Resource Requirements

1. 引言

2. 图示均衡器的串并转换方法

3. 无重叠频带的自适应非对称并联图示均衡器校正

3.1 自适应增益和车载扬声器频响范围识别

3.2 AG-APGE设计

3.3 所提方法校正车载扬声器声场

4. 实验结果与分析

5. 结束语

期刊类型引用(1)

其他类型引用(0)

计量

目录

1. 引言

2. 图示均衡器的串并转换方法

3. 无重叠频带的自适应非对称并联图示均衡器校正

3.1 自适应增益和车载扬声器频响范围识别

3.2 AG-APGE设计

3.3 所提方法校正车载扬声器声场

4. 实验结果与分析

5. 结束语

留言板

基于深度信念网络资源需求预测的虚拟网络功能动态迁移算法

doi: 10.11999/JEIT180666

通讯作者: 唐伦 tangl@cqupt.edu.cn

计量

出版历程

Virtual Network Function Migration Algorithm Based on Deep Belief Network Prediction of Resource Requirements

1. 引言

2. 图示均衡器的串并转换方法

3. 无重叠频带的自适应非对称并联图示均衡器校正

3.1 自适应增益和车载扬声器频响范围识别

3.2 AG-APGE设计

3.3 所提方法校正车载扬声器声场

4. 实验结果与分析

5. 结束语

期刊类型引用(1)

其他类型引用(0)

计量

出版历程

目录

1. 引言

2. 图示均衡器的串并转换方法

3. 无重叠频带的自适应非对称并联图示均衡器校正

3.1 自适应增益和车载扬声器频响范围识别

3.2 AG-APGE设计

3.3 所提方法校正车载扬声器声场

4. 实验结果与分析

5. 结束语

通讯作者:
唐伦　tangl@cqupt.edu.cn
