多负载网络最大跳变时间违例的ECO修复方法

樊凌雁 许欣晨 黄灿坤 沈郑诺 邓江峡 刘海銮

樊凌雁, 许欣晨, 黄灿坤, 沈郑诺, 邓江峡, 刘海銮. 多负载网络最大跳变时间违例的ECO修复方法[J]. 电子与信息学报. doi: 10.11999/JEIT260600
引用本文: 樊凌雁, 许欣晨, 黄灿坤, 沈郑诺, 邓江峡, 刘海銮. 多负载网络最大跳变时间违例的ECO修复方法[J]. 电子与信息学报. doi: 10.11999/JEIT260600
FAN Lingyan, XU Xinchen, HUANG Cankun, SHEN Zhengnuo, DENG Jiangxia, LIU Hailuan. An ECO Repair Method for Max Transition Violations in Multi-Load Nets[J]. Journal of Electronics & Information Technology. doi: 10.11999/JEIT260600
Citation: FAN Lingyan, XU Xinchen, HUANG Cankun, SHEN Zhengnuo, DENG Jiangxia, LIU Hailuan. An ECO Repair Method for Max Transition Violations in Multi-Load Nets[J]. Journal of Electronics & Information Technology. doi: 10.11999/JEIT260600

多负载网络最大跳变时间违例的ECO修复方法

doi: 10.11999/JEIT260600 cstr: 32379.14.JEIT260600
基金项目: 国家自然科学基金(U22A2071)
详细信息
    作者简介:

    樊凌雁:女,研究员,研究方向为数据存储,高速接口集成电路设计,邮箱 fanlingyan@hdu.edu.cn

    许欣晨:男,硕士生,研究方向为数字集成电路物理设计

    黄灿坤:男,博士生,研究方向为数字集成电路物理设计

    沈郑诺:男,硕士生,研究方向为数字集成电路物理设计

    邓江峡:女,副教授,研究方向为集成电路设计和仿真验证,邮箱 dengjiangxia@hdu.edu.cn

    刘海銮:男,正高级高工,研究方向为数据存储,高速接口集成电路设计

    通讯作者:

    邓江峡 dengjiangxia@hdu.edu.cn

  • 中图分类号:  TN4;TN431.2

An ECO Repair Method for Max Transition Violations in Multi-Load Nets

Funds: The National Natural Science Foundation of China(U22A2071)
  • 摘要: 在数字集成电路物理设计中,跳变时间是表征数字电路信号边沿过渡快慢的重要电气特性参数,最大跳变时间违例会导致门延迟增大、时序裕量下降,并可能带来额外功耗和信号完整性风险。传统修复方法通常依赖工程师对目标违例路径进行手工分析与处理,效率较低,且在多负载网络场景下容易出现修复不准确和冗余插入等问题。该文提出一种面向多负载违例路径的缓冲器插入优化方法,首先根据目标网络的物理路由信息恢复其物理拓扑结构,并利用向量投影法将违例端点映射到物理拓扑图中,再结合Dijkstra最短路径搜索恢复驱动端到目标违例负载端之间的实际物理路径。基于Elmore模型,将路径中点设为初始插入候选点,并构建缓冲器有效插入候选区间;针对多条违例路径共享公共物理段的情况,进一步提出基于候选区间交集的共享缓冲器优化策略,以减少冗余缓冲器插入数量。基于UMC 28 nm下5个设计的测试结果表明,该文方法对最大跳变时间违例的整体修复率达到98.98%,多负载违例路径修复率达到99.39%,且对整体时序扰动小,为复杂数字集成电路设计后期多负载网络最大跳变时间违例的ECO修复提供了具有实用性的思路。

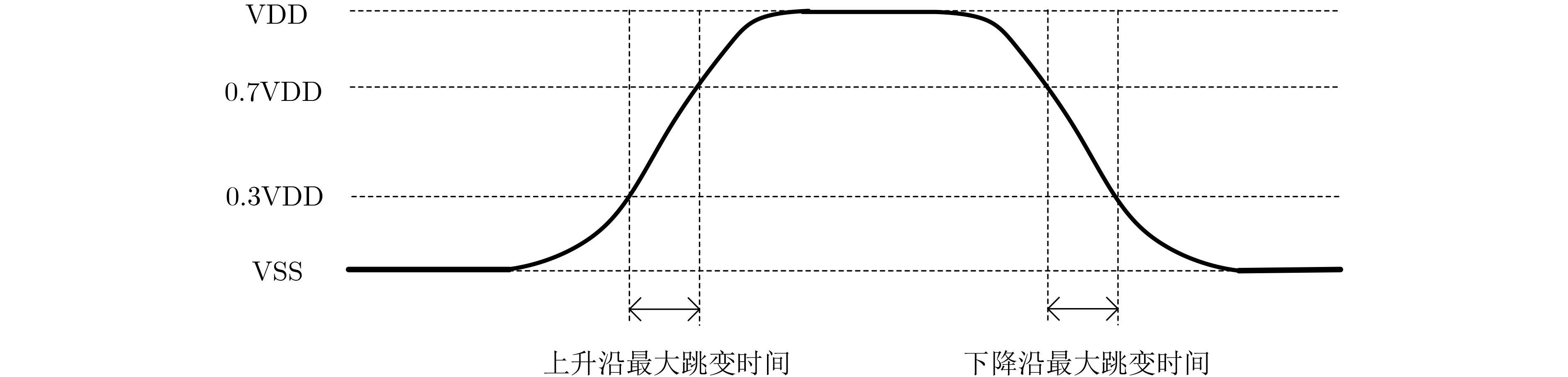

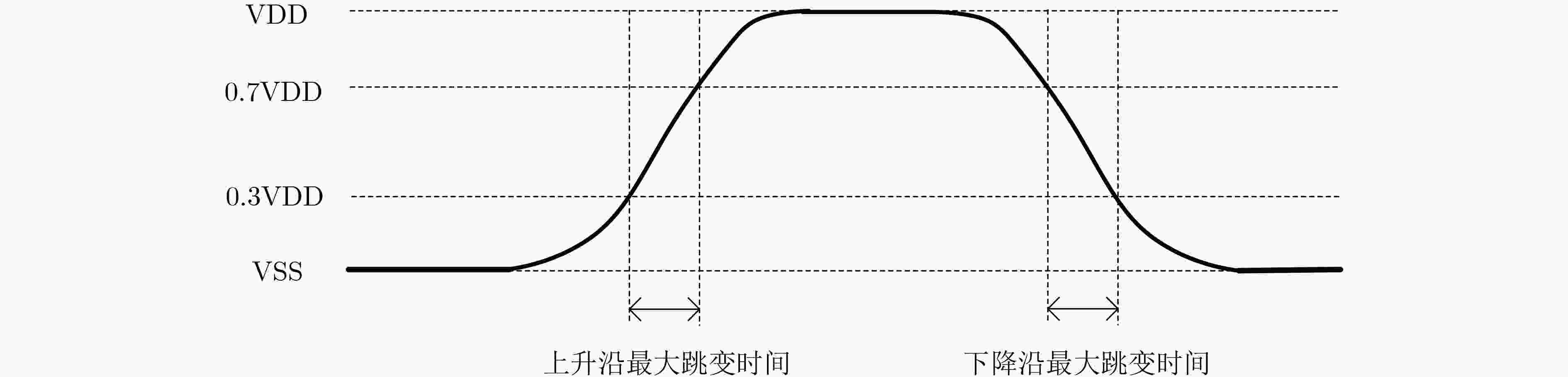

  • 图  1  信号跳变时间示意图

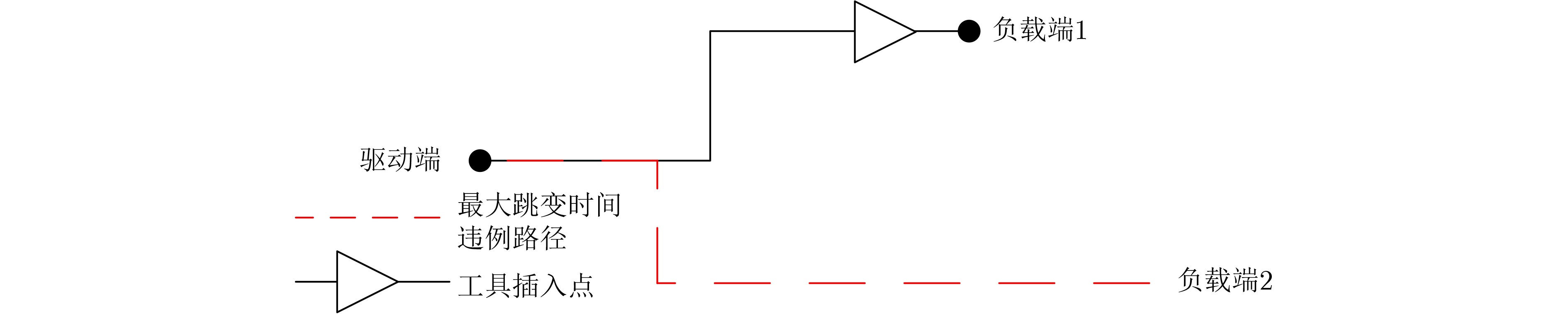

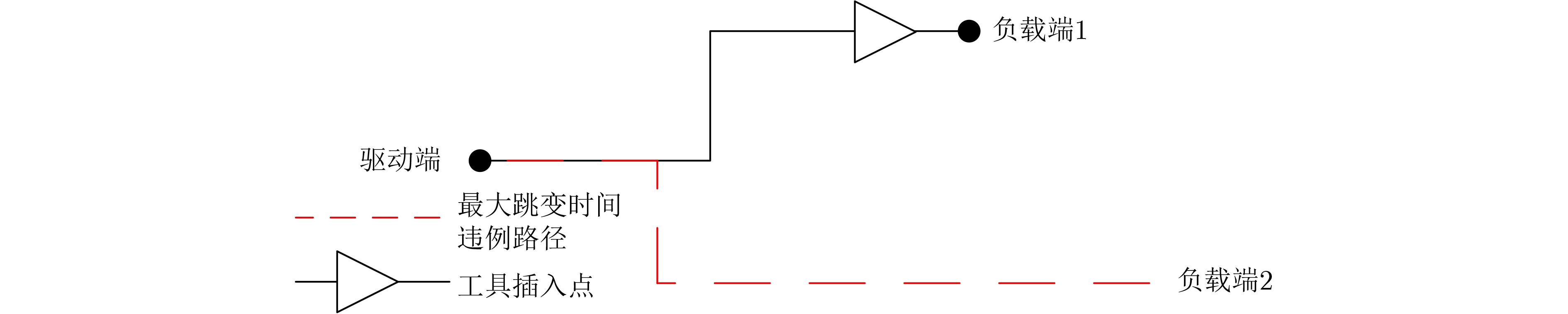

    图  2  传统比例插入策略局限性示意图

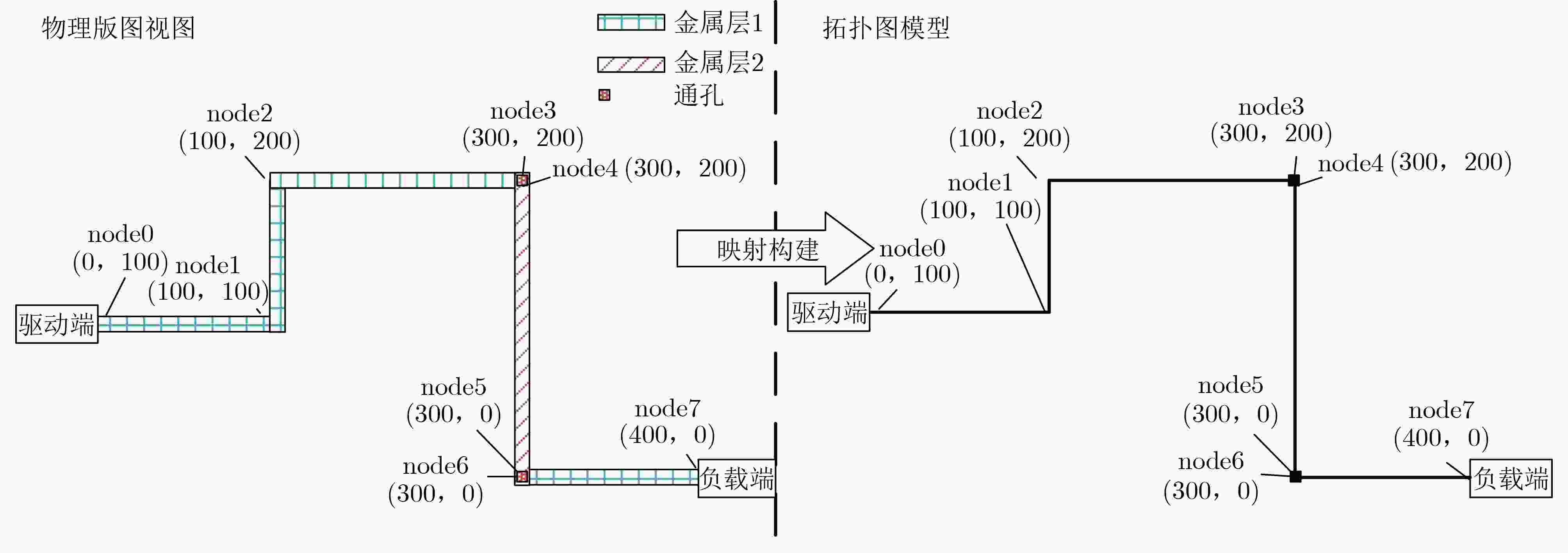

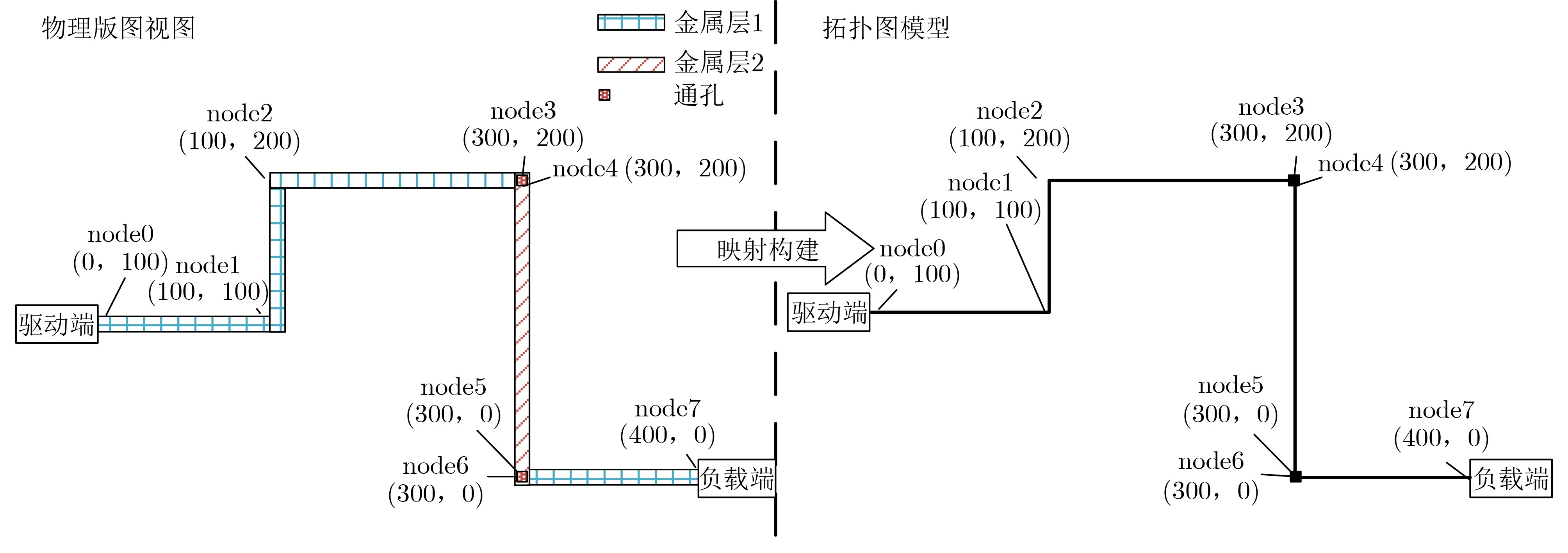

    图  3  物理版图与拓扑图模型的映射关系示意图

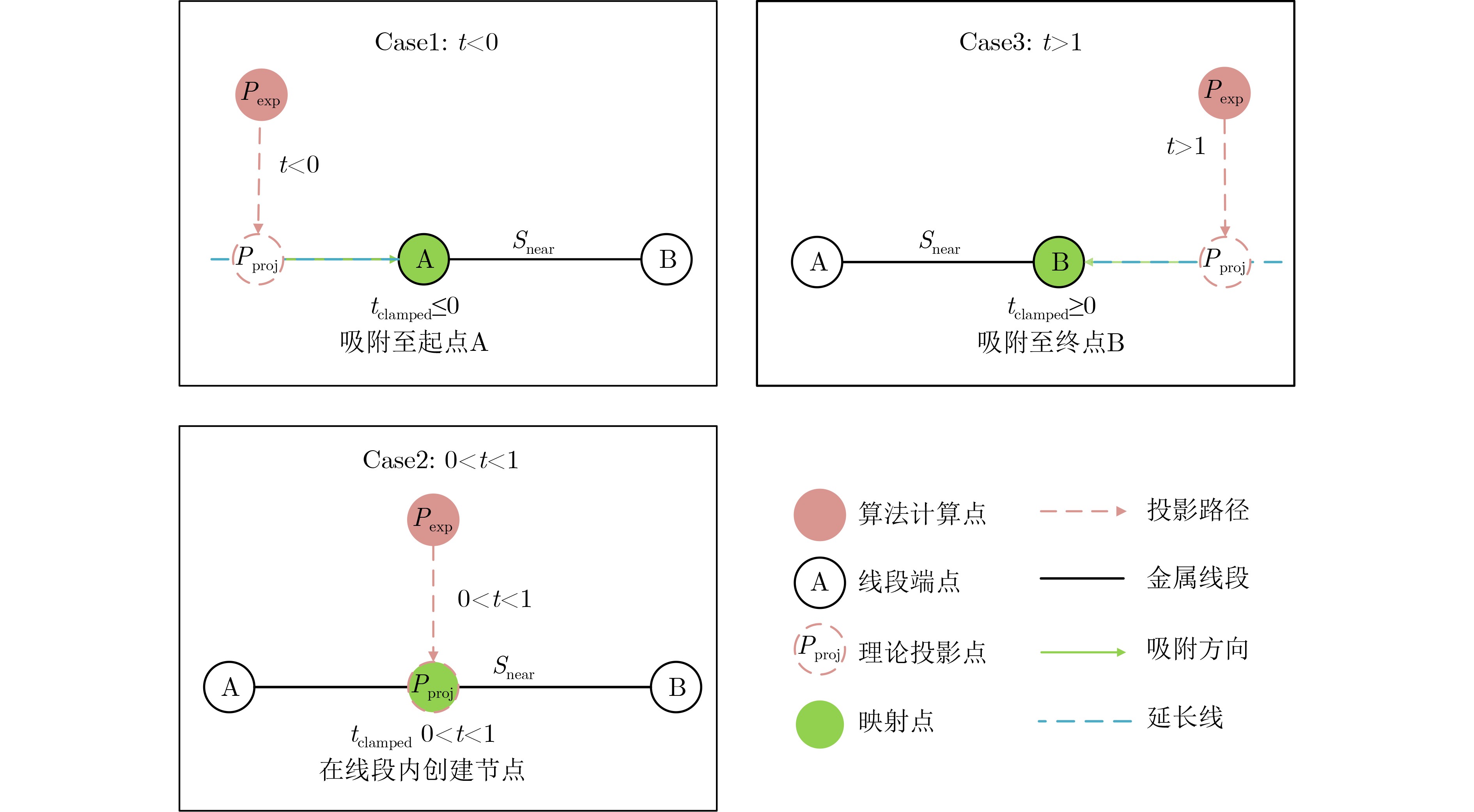

    图  4  基于向量投影的违例坐标吸附示意图

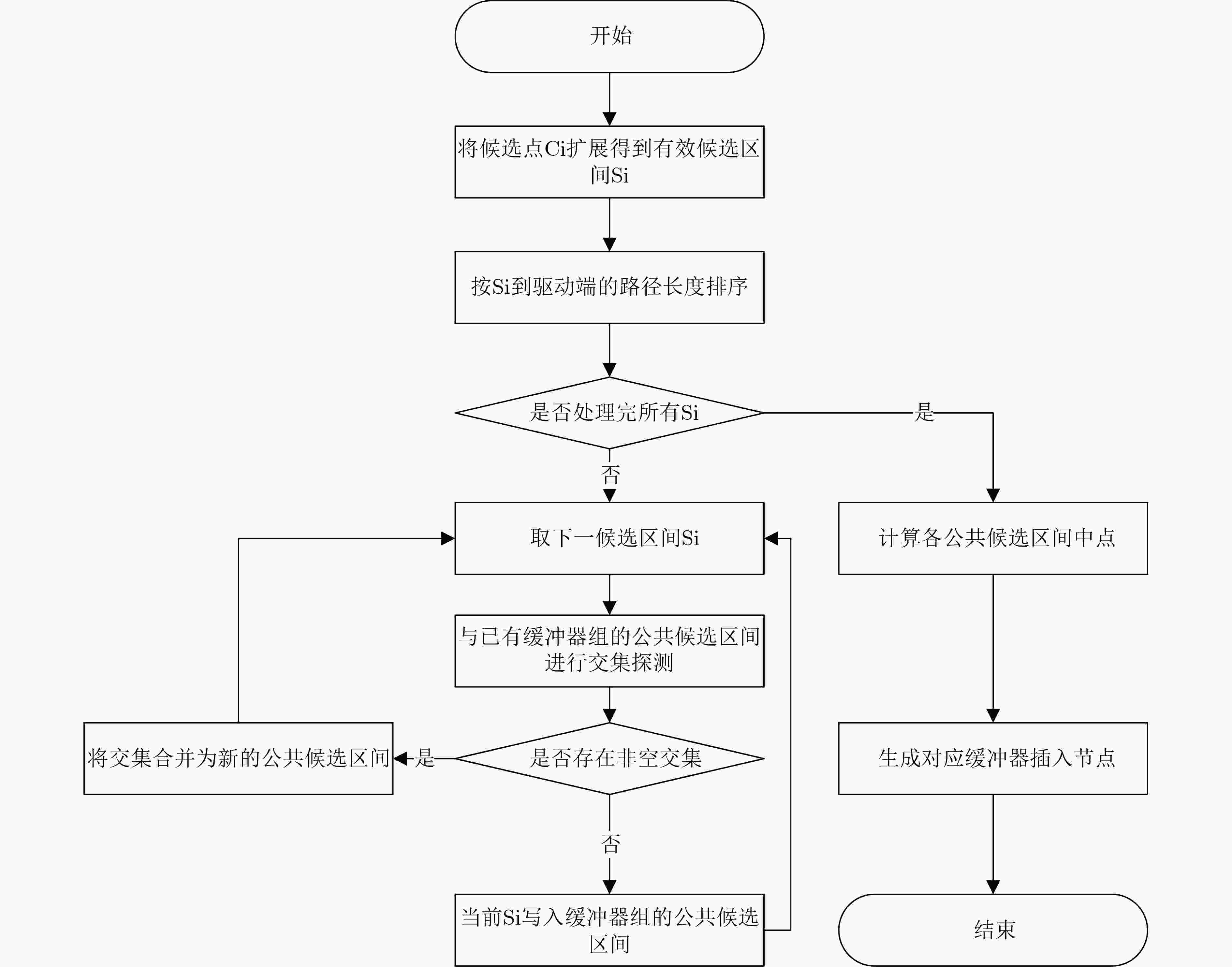

    图  5  共享缓冲器候选区间合并流程图

    图  6  多负载网络中共享缓冲器合并机制

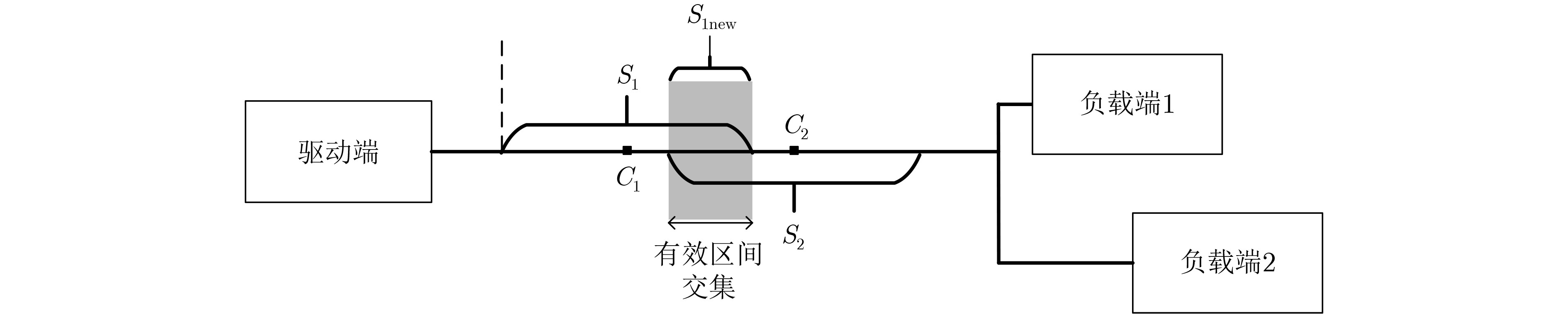

    图  7  缓冲器插入候选区间合并机制

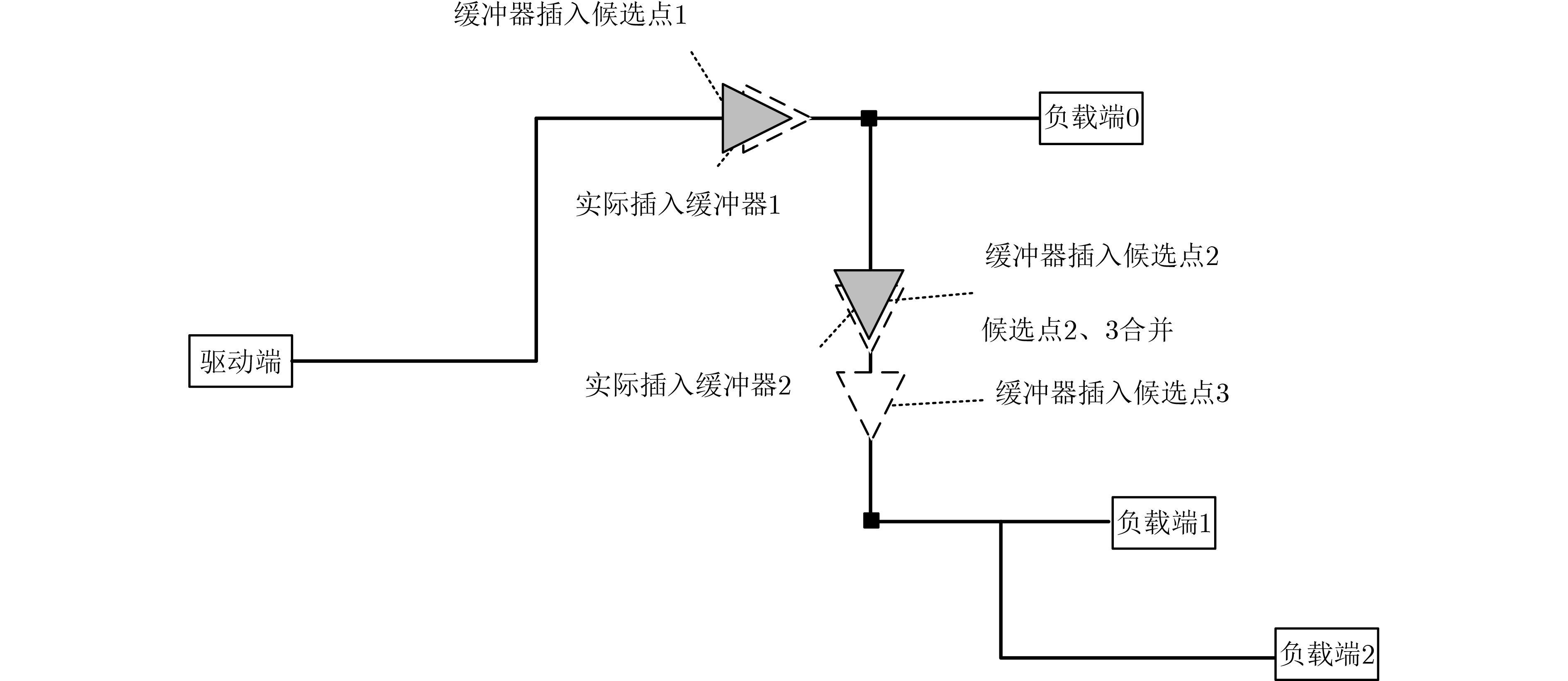

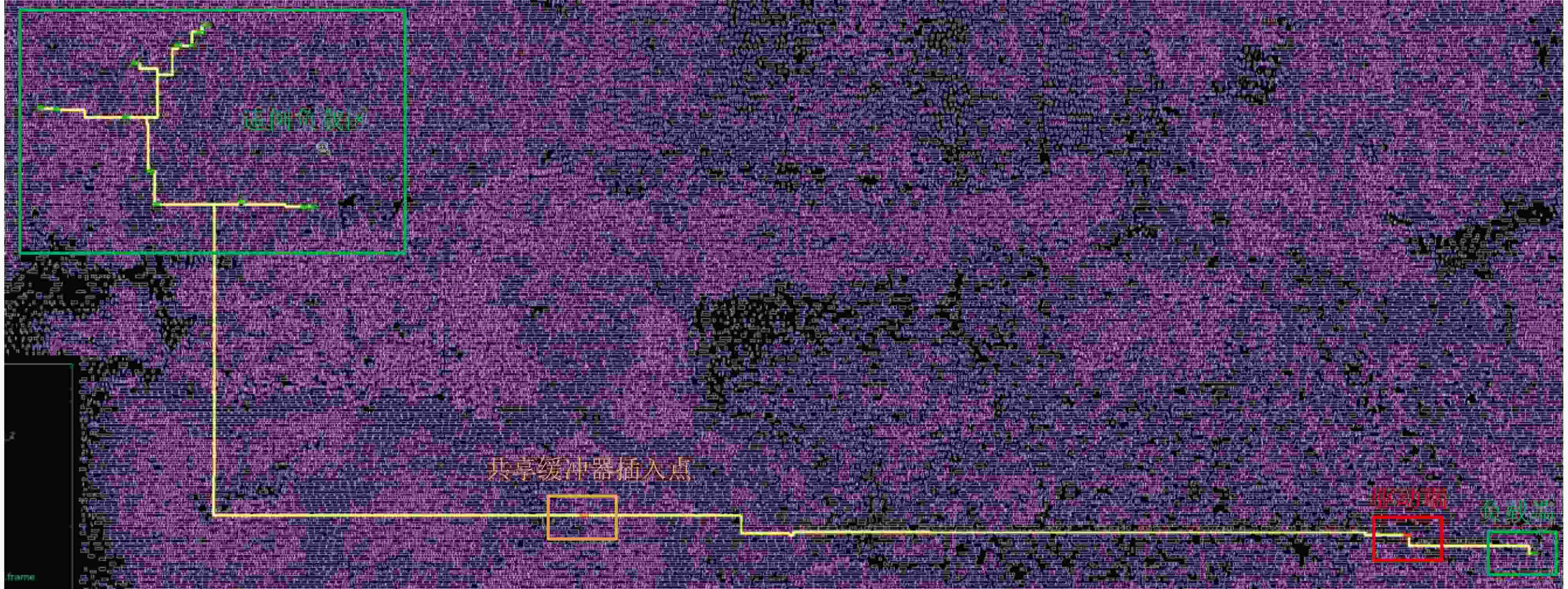

    图  8  典型多负载网络共享缓冲器插入结果示意图

    1  基于Dijkstra的最短路径算法

     1 Initialize dist[n] ← ∞ for all nodes, dist[d] ← 0
     2 Initialize prev[n] ← null, PriorityQueue ← {(0, d)}
     3 While PriorityQueue is not empty:
     4  (nd, u) ← PopMin(PriorityQueue)
     5  If u == $ {l}_{i} $: break
     6  For each neighbor v of u with edge weight w:
     7   If nd + w < dist[v]:
     8    dist[v] ← nd + w, prev[v] ← u
     9    Push(PriorityQueue, (dist[v], v))
     10 $ {P}_{i} $ ← Backtrack(prev, d, $ {l}_{i} $)
     11 $ {L}_{i} $ ←dist[$ {l}_{i} $]
     12 Return ($ {P}_{i},{L}_{i} $)
