双清一号(珞珈三号01星)多模式成像样例数据集

王密; 杨芳; 李德仁; 潘俊; 戴荣凡

doi:10.11999/JEIT230921

双清一号(珞珈三号01星)多模式成像样例数据集

doi: 10.11999/JEIT230921

王密^1, ,,
杨芳²,
李德仁¹,
潘俊¹,
戴荣凡¹

1.
武汉大学测绘遥感信息工程国家重点实验室武汉 430079
2.
航天东方红卫星有限公司北京 100094

基金项目: 国家自然科学基金(91738302, 61825103)

详细信息

作者简介:
王密：男，博士，教授，研究方向为高分辨率卫星遥感影像在轨处理与实时智能服务的理论和方法

杨芳：女，博士，研究员，研究方向为卫星总体设计

李德仁：男，博士，教授，中国科学院院士，中国工程院院士，研究方向为地球空间信息学理论与方法

潘俊：男，博士，研究员，研究方向为遥感影像质量改善与智能处理

戴荣凡：男，博士生，研究方向为光学遥感数据高精度处理

通讯作者:
王密　wangmi@whu.edu.cn

中图分类号: TN911.73; TP7
计量
- 文章访问数: 623
- HTML全文浏览量: 448
- PDF下载量: 133
- 被引次数: 0
出版历程
- 收稿日期: 2023-08-23
- 修回日期: 2023-09-05
- 网络出版日期: 2023-09-07
- 刊出日期: 2024-06-30

ShuangQing-1 (Luojia3-01) Multimode Imaging Sample Dataset

WANG Mi^{1
, ,},
YANG Fang²,
LI Deren¹,
PAN Jun¹,
DAI Rongfan¹

1.
State Key Laboratory of Information Engineering in Surveying, Mapping and Remote Sensing, Wuhan University, Wuhan 430079, China
2.
DFH Satellite Co., Ltd., Beijing100094, China

Funds: The National Natural Science Foundation of China (91738302, 61825103)

摘要

摘要: 针对当前多数高分辨遥感卫星面向用户服务存在获取数据种类单一问题，该文公开了双清一号(珞珈三号01星)多模式成像样例数据集，涵盖了面阵推扫、面阵推帧和视频凝视等多种成像模式，包含城市、水体、山区、机场等不同目标区域的典型数据样本。该数据集由信号数据解码、Bayer插值、相对辐射校正、几何定位、视频稳像和3维重建等步骤处理构建；同时，对在轨定标、兴趣区产品快速生产、高清视频几何稳像和多角度3维重建等关键算法做了深入探讨和研究。最后，对样本数据集从图像标准产品、凝视视频产品和实景3维产品等3个方面进行了可视化展示和定量化精度评价。
- 双清一号 /
- 多模式成像 /
- 视频稳像 /
- 3维重建
Abstract: Herein, the Shuangqing-1(Luojia3-01) multimode imaging sample dataset is presented to address the problem of limited data types provided for user services by remote sensing satellites with the highest resolution. This dataset includes various imaging modes, such as push-scan, array push-frame, and video staring; hence, it covers typical data samples from different target areas ,such as urban regions, water bodies, mountainous regions, and airports. The construction of this dataset involves signal data decoding, Bayer interpolation, relative radiometric correction, geometric positioning, video stabilization, and three-dimensional reconstruction. Additionally, in-depth discussions and investigations are conducted on key algorithms, such as on-orbit calibration, rapid production of area of interest products, high-definition video geometric stabilization, and multi-angle three-dimensional reconstruction. Finally, the sample dataset is visually displayed and quantitatively evaluated from three aspects: image standard, video staring, and real-world three-dimensional products.
- ShuangQing-1 /
- Multi-mode imaging /
- Staring imaging video /
- Three-dimensional reconstruction

HTML全文

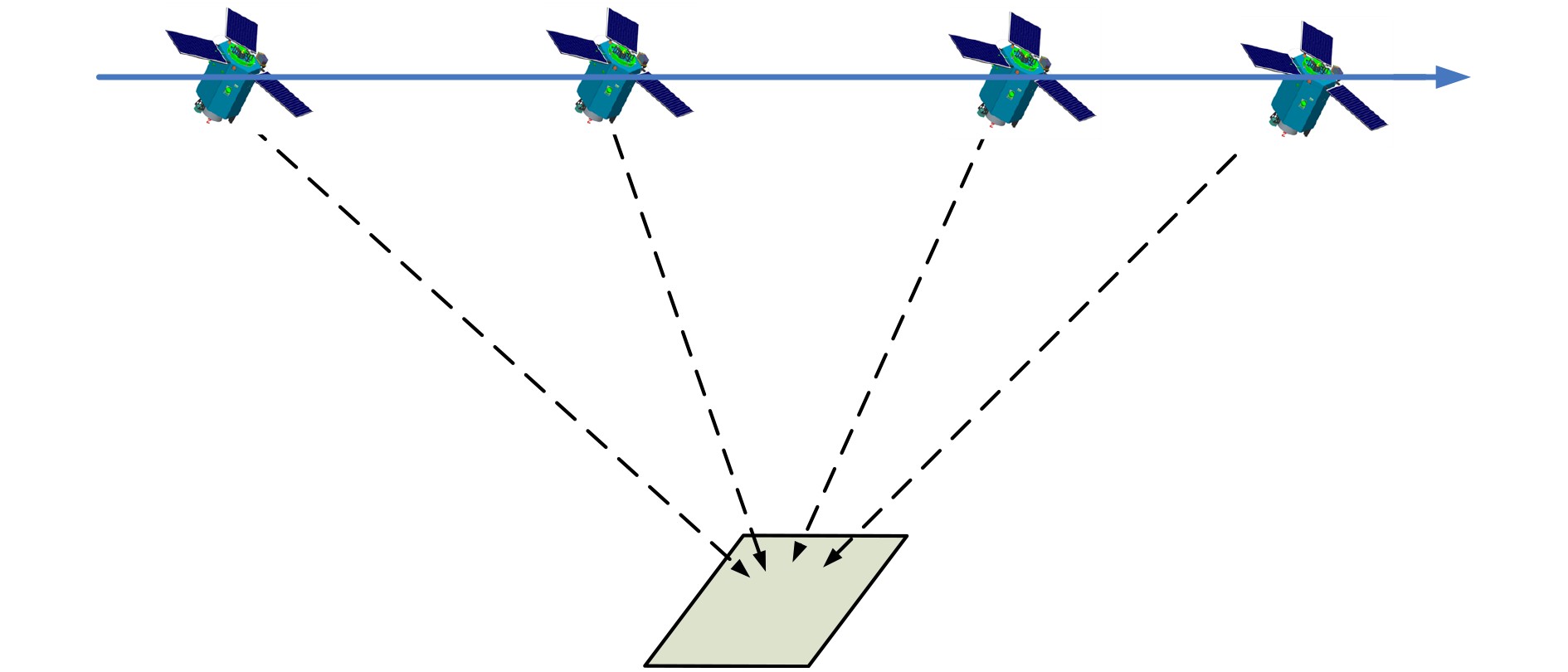

图 1 凝视视频成像模式

下载: 全尺寸图片幻灯片

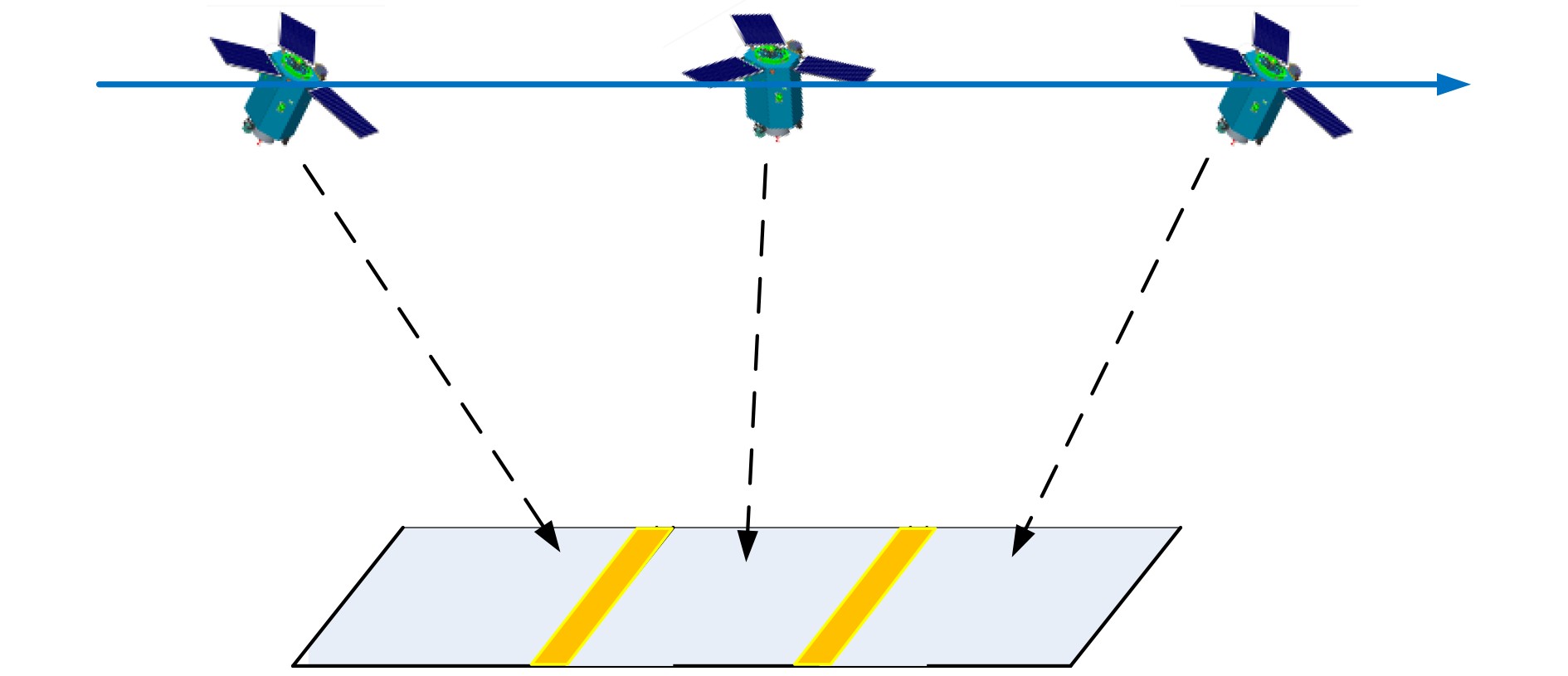

图 2 面阵推帧成像模式

下载: 全尺寸图片幻灯片

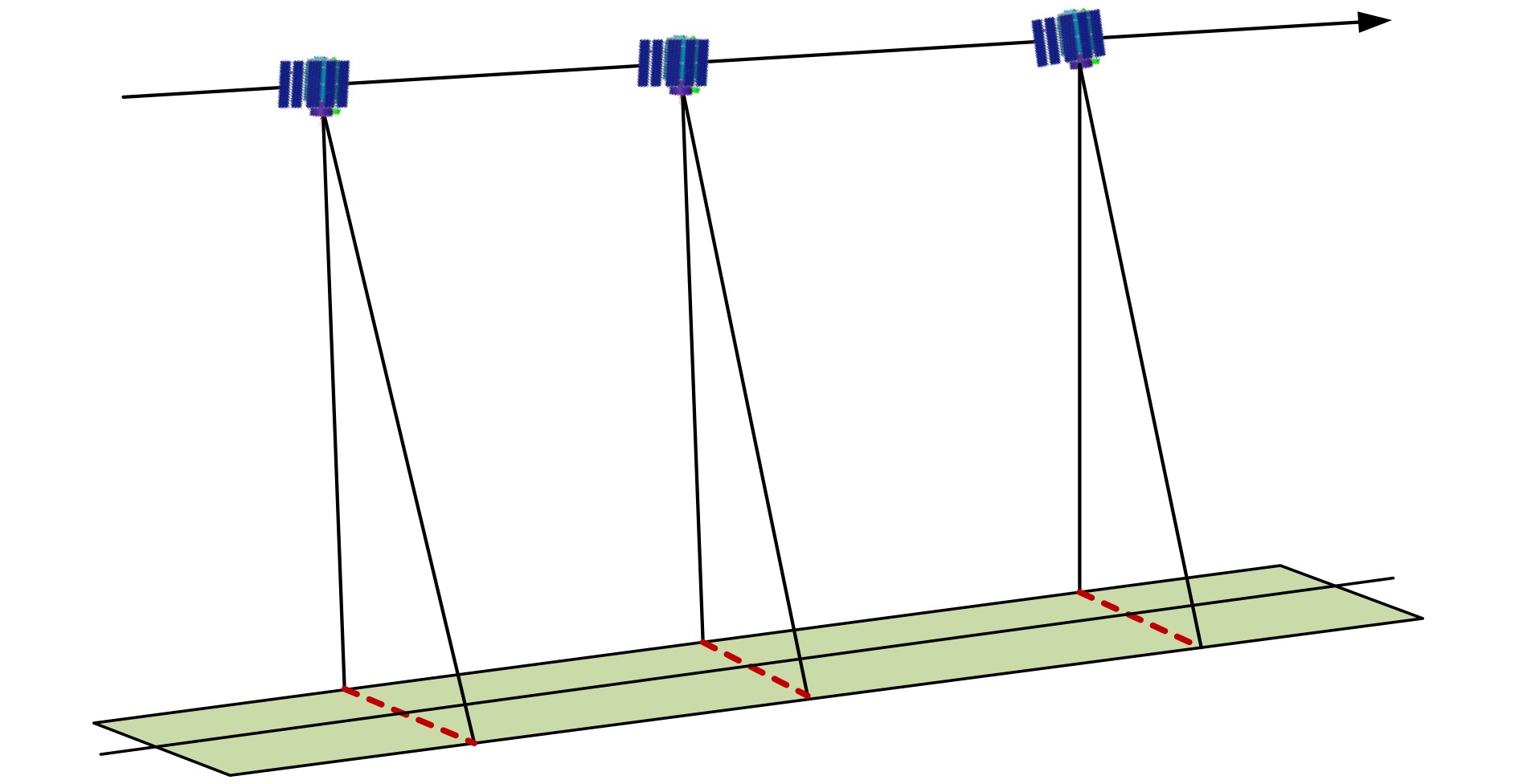

图 3 面阵推扫成像模式

下载: 全尺寸图片幻灯片

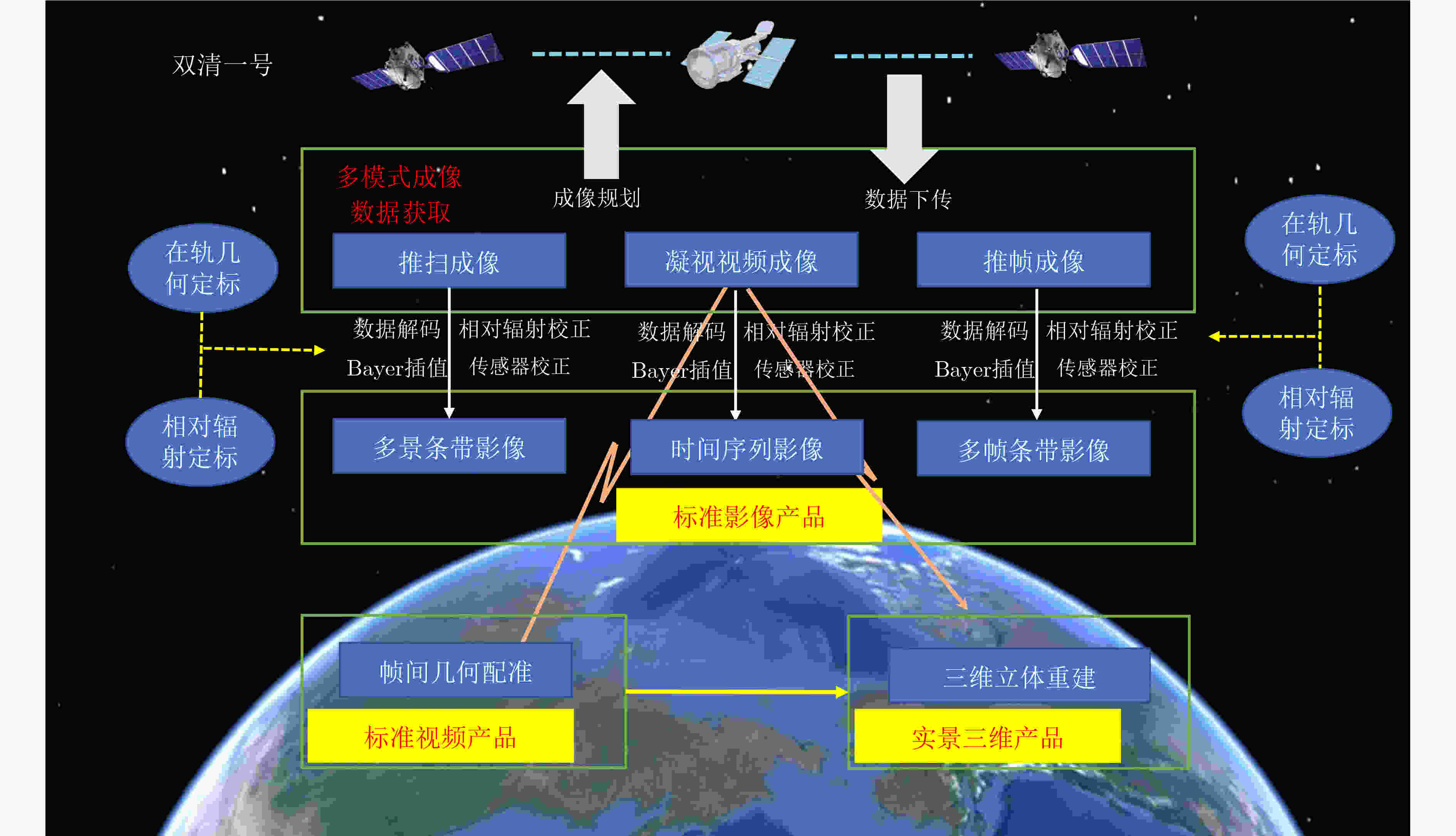

图 4 多模式成像样例数据集生成流程

下载: 全尺寸图片幻灯片

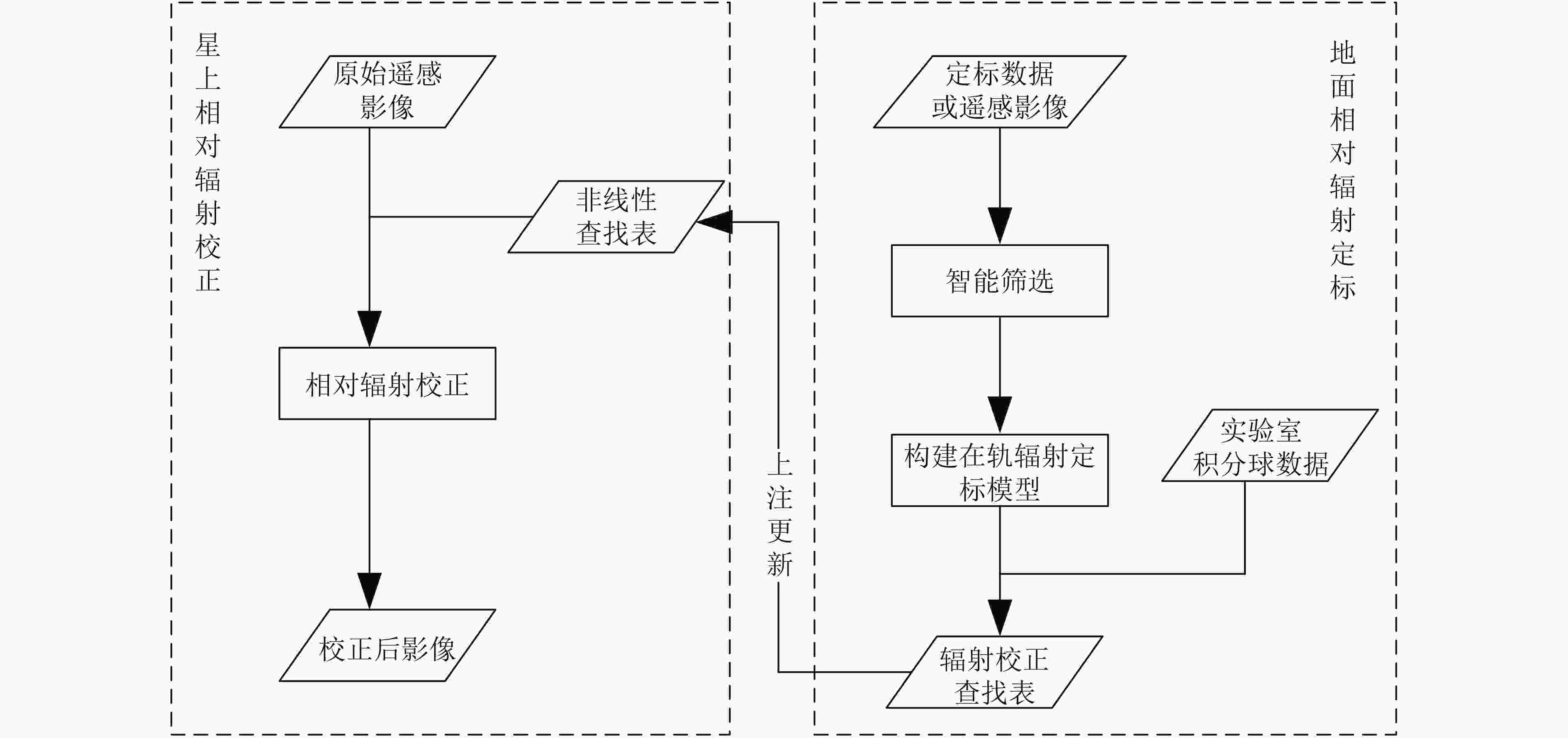

图 5 在轨相对辐射定标技术路线

下载: 全尺寸图片幻灯片

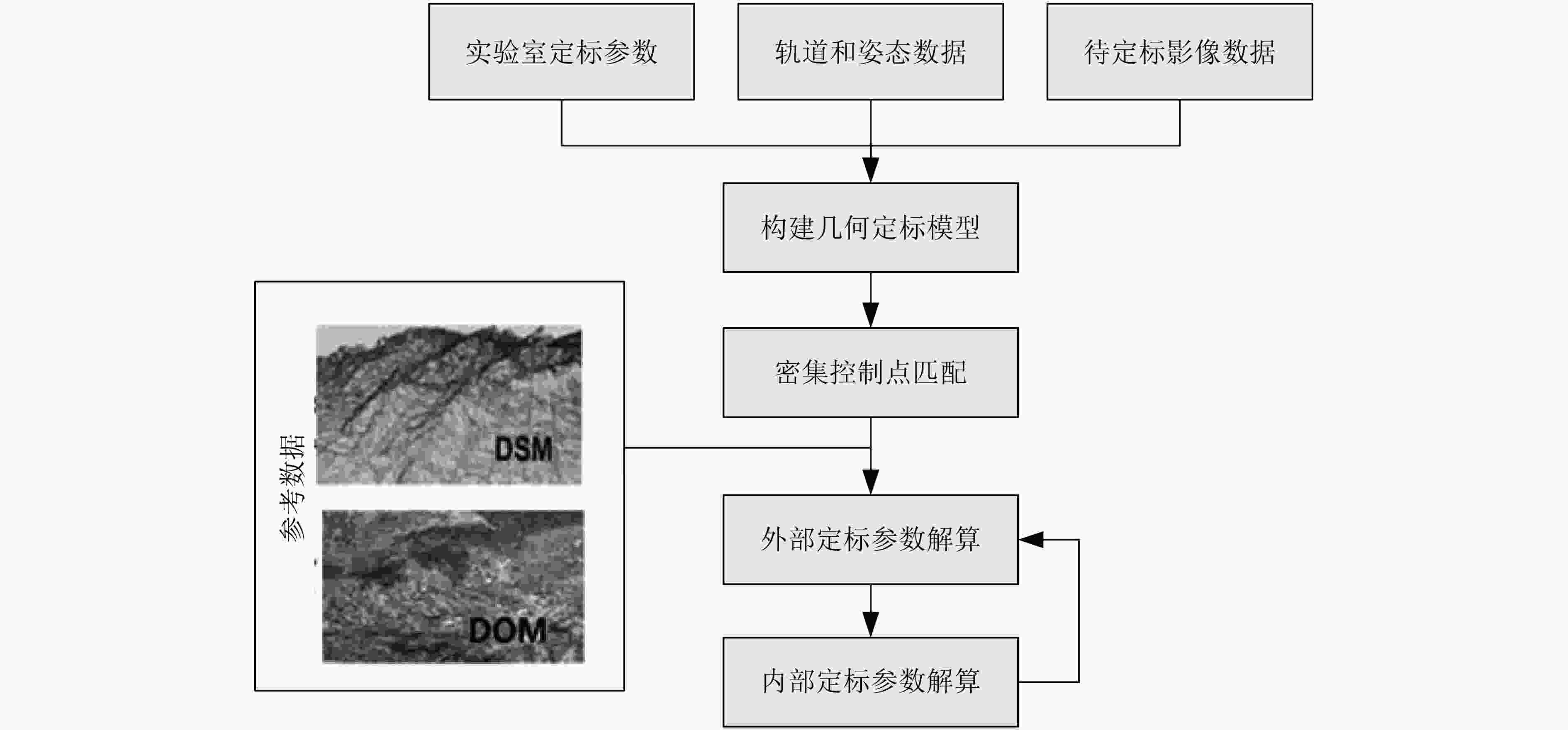

图 6 基于探元指向角模型的在轨几何定标流程

下载: 全尺寸图片幻灯片

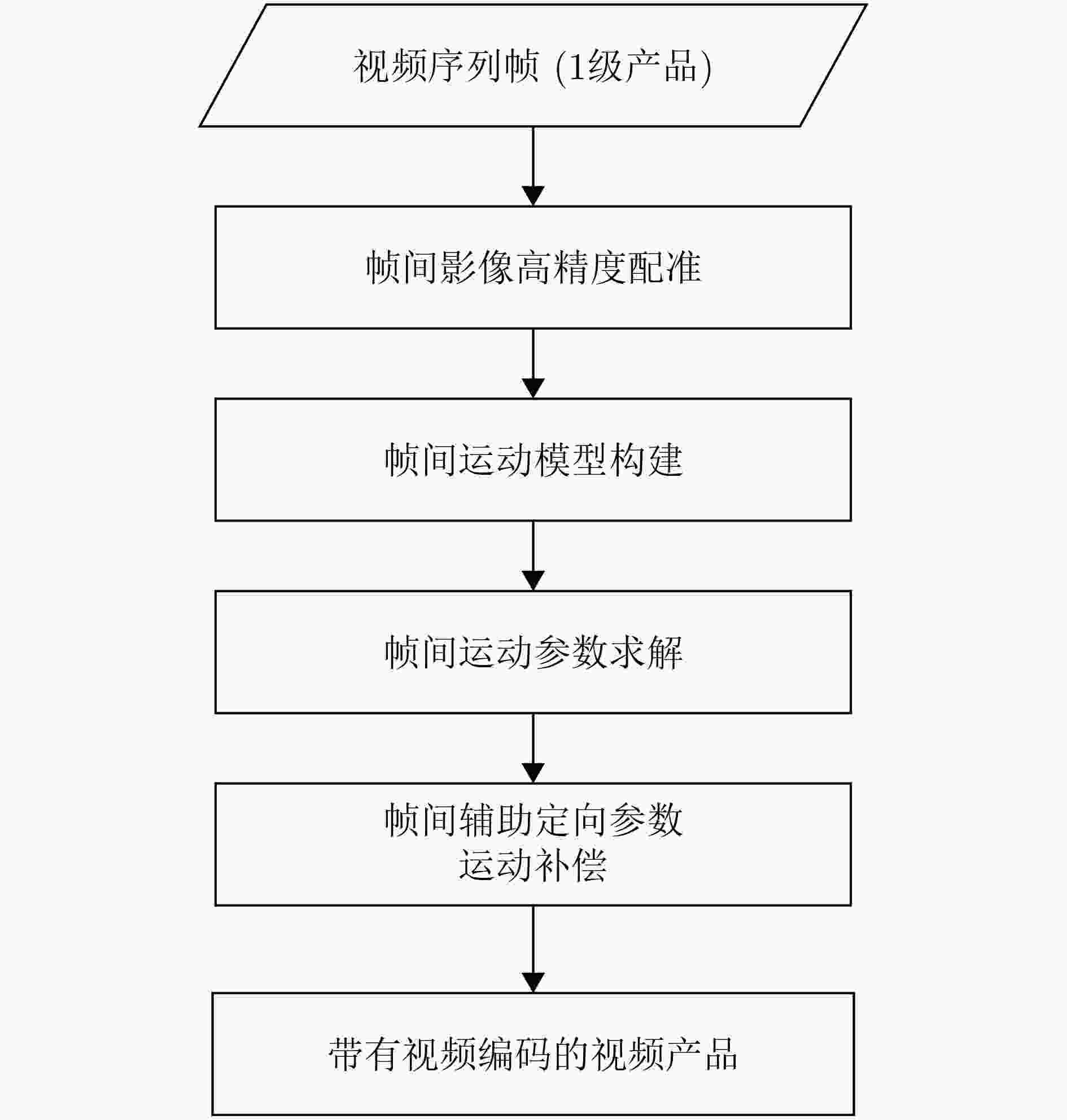

图 7 带有地理编码的卫星视频物方稳像流程

下载: 全尺寸图片幻灯片

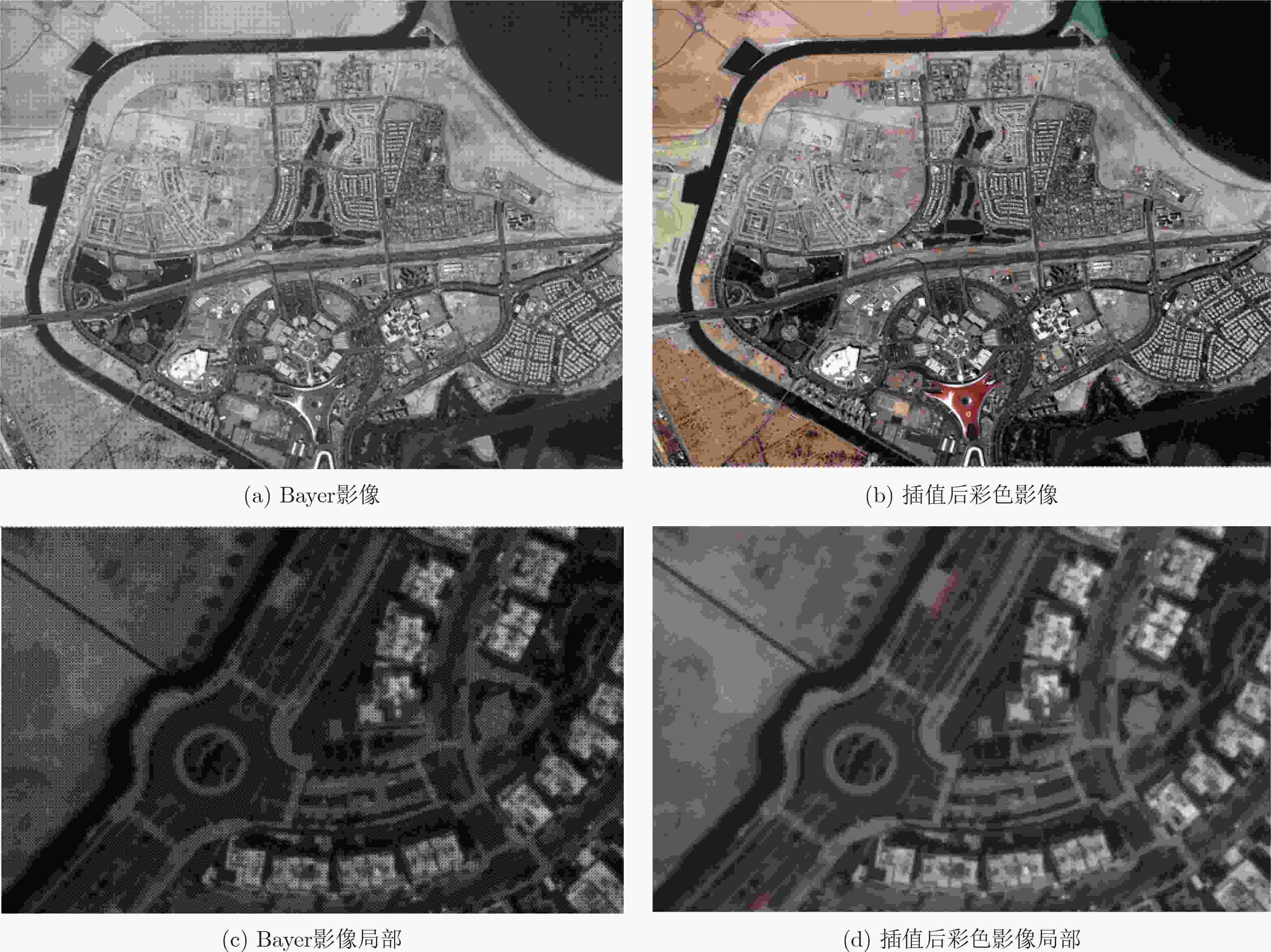

图 8 Bayer插值前后影像对比

下载: 全尺寸图片幻灯片

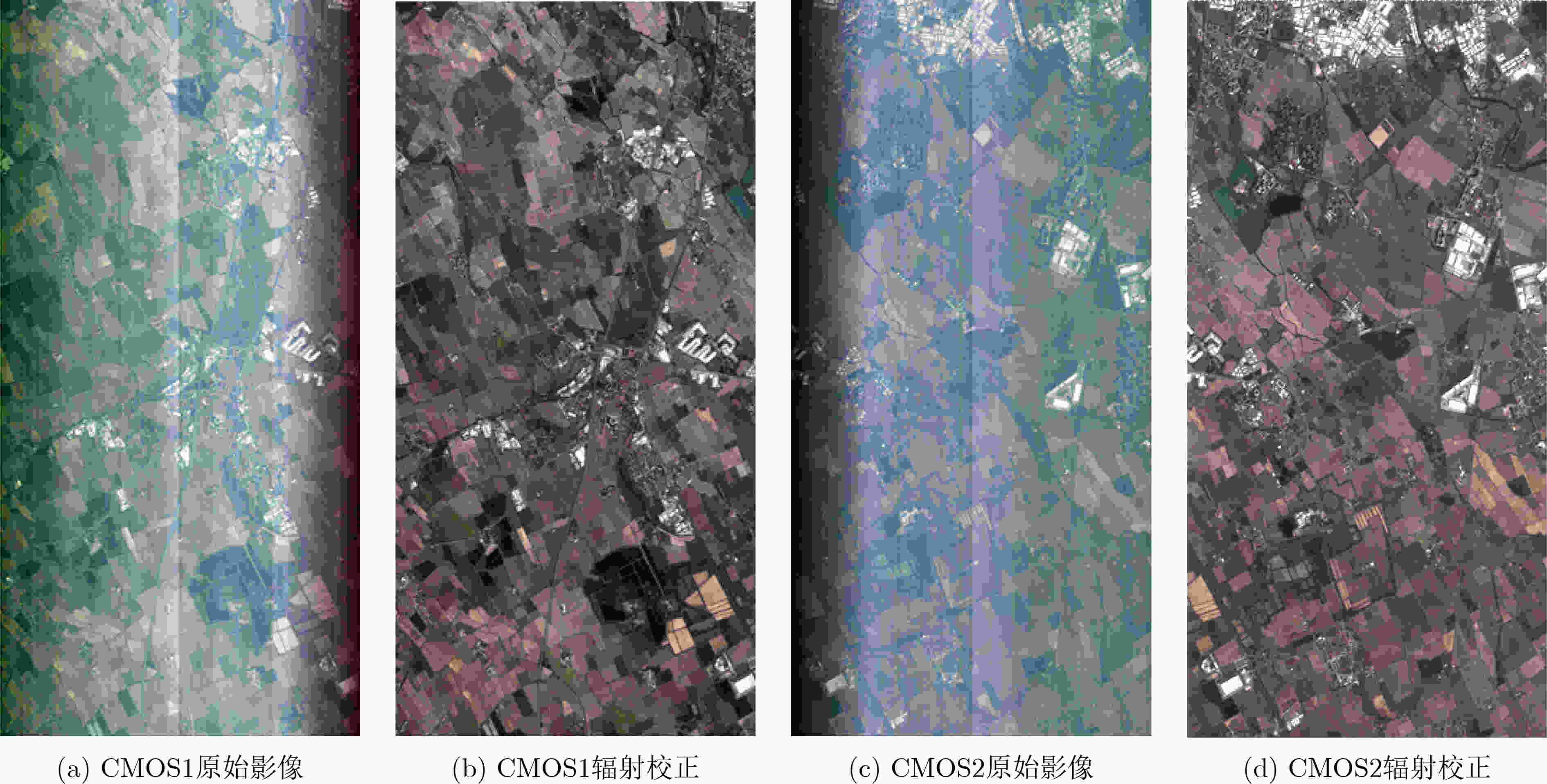

图 9 相对辐射校正前后影像对比(意大利比纳斯科)

下载: 全尺寸图片幻灯片

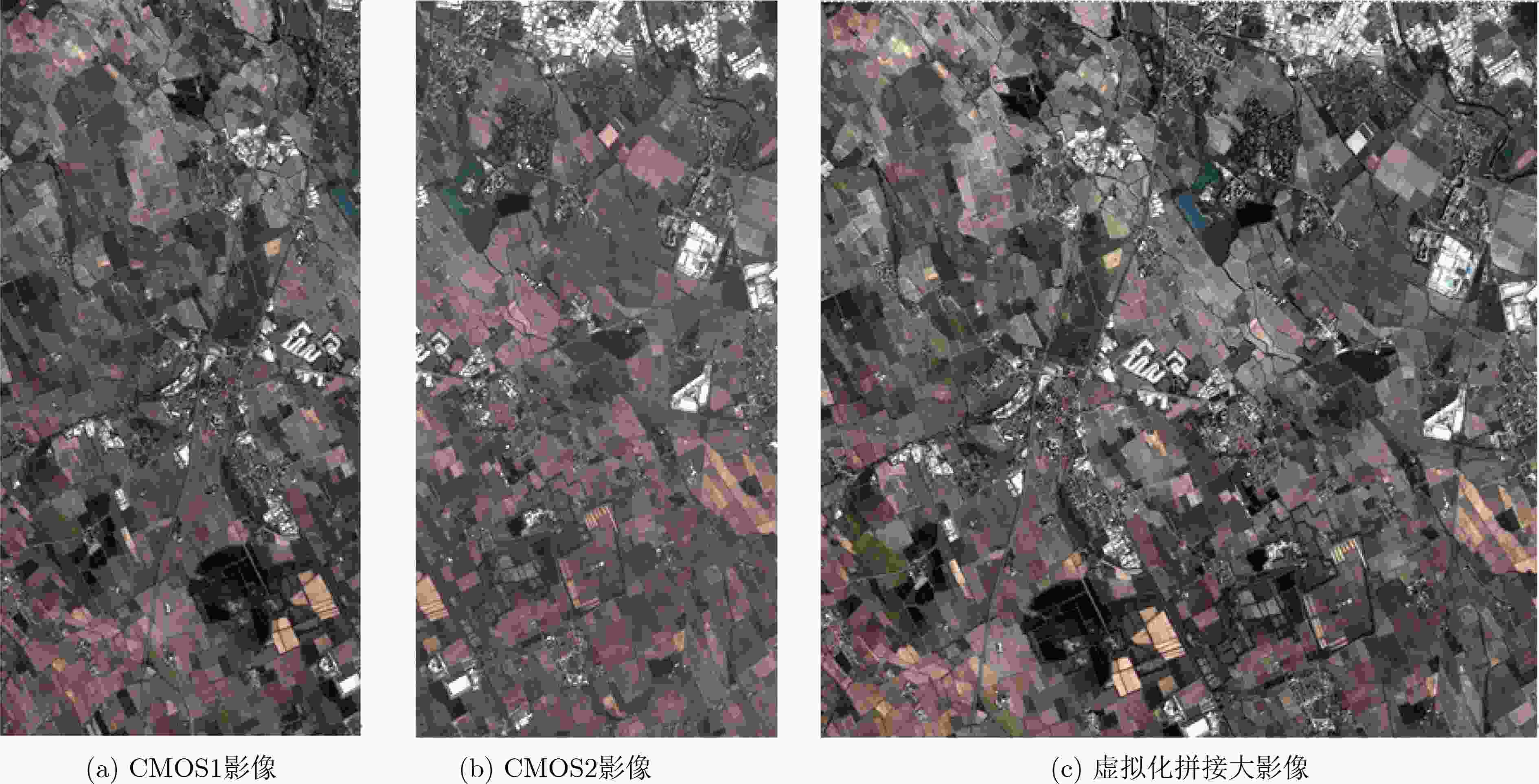

图 10 传感器校正结果(意大利比纳斯科)

下载: 全尺寸图片幻灯片

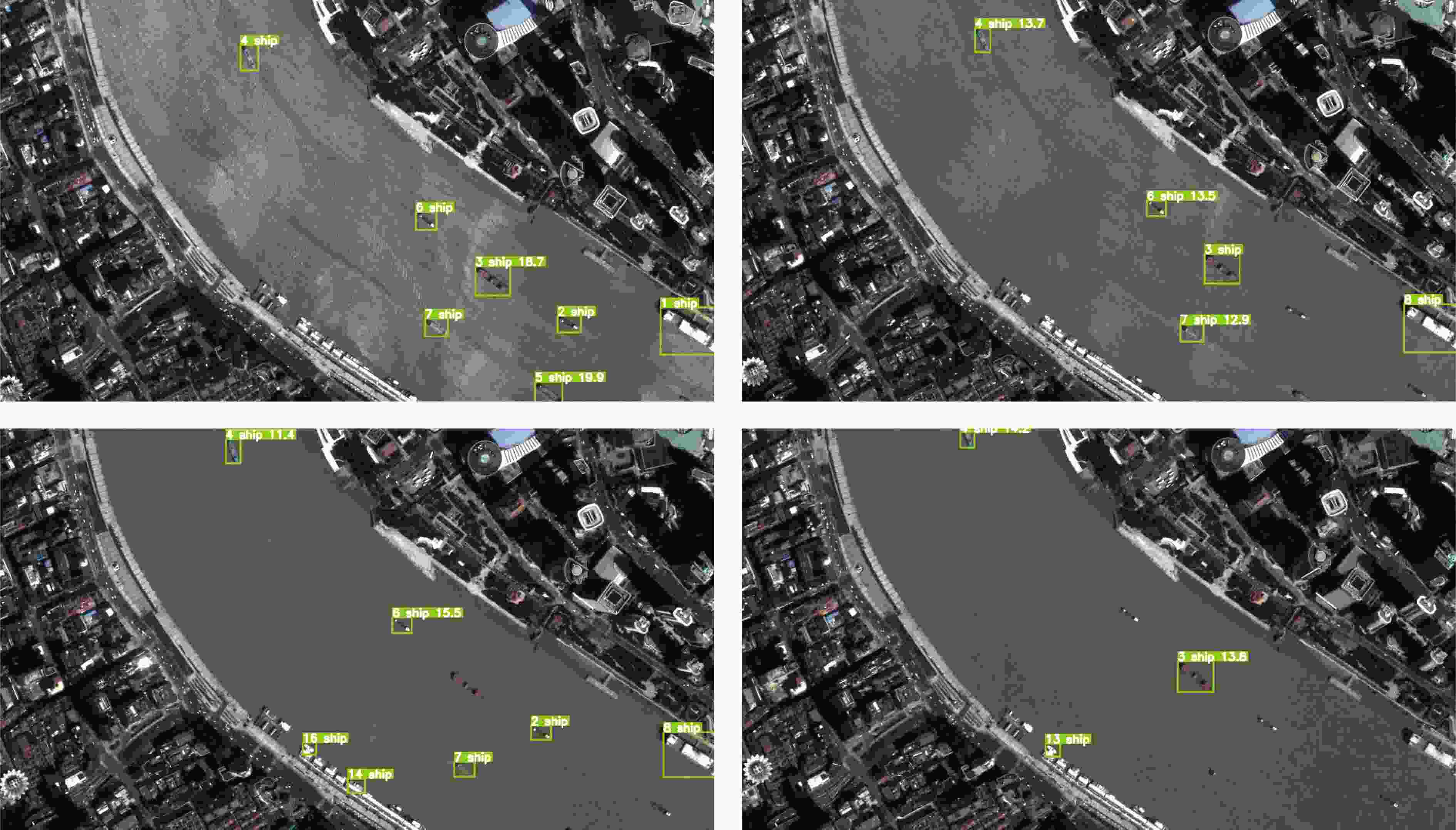

图 11 视频稳像产品示意图(上海市黄浦江)

注：该图为视频稳像产品每隔8 s抽取的单帧影像

下载: 全尺寸图片幻灯片

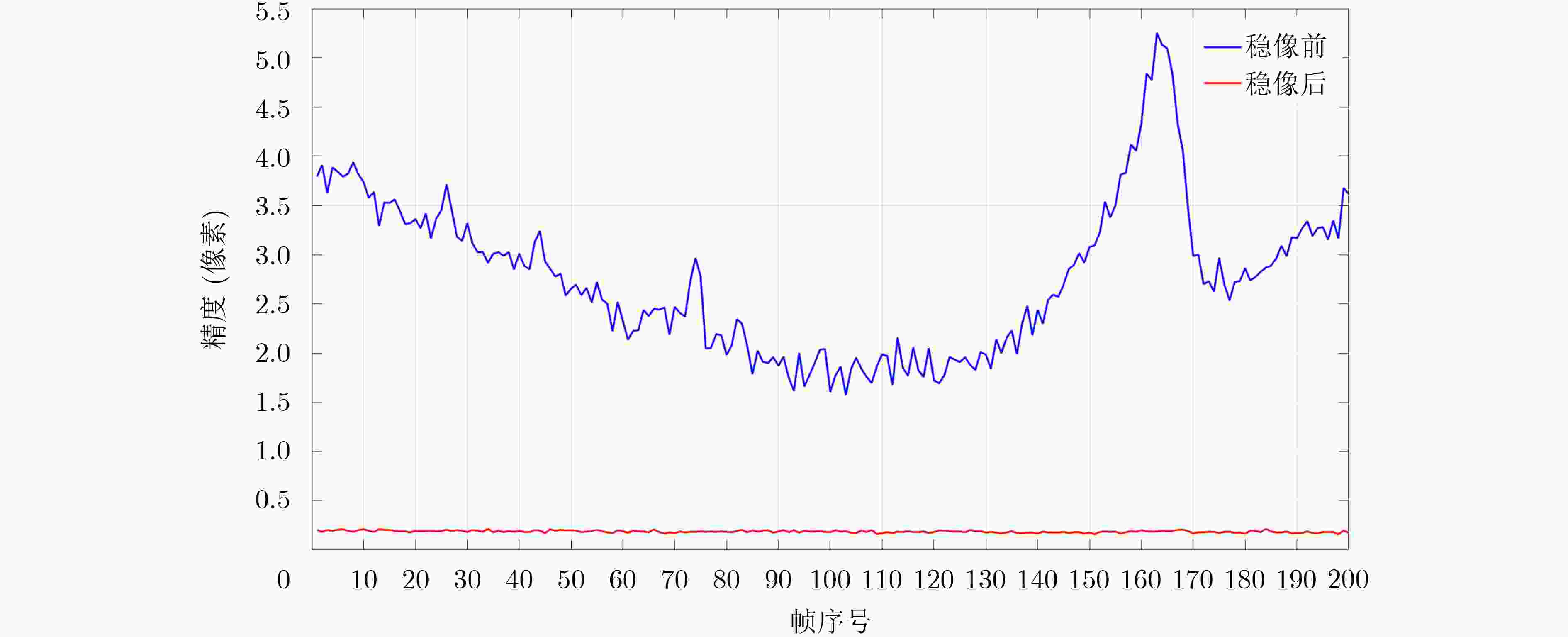

图 12 稳像前后的卫星视频帧间几何精度

下载: 全尺寸图片幻灯片

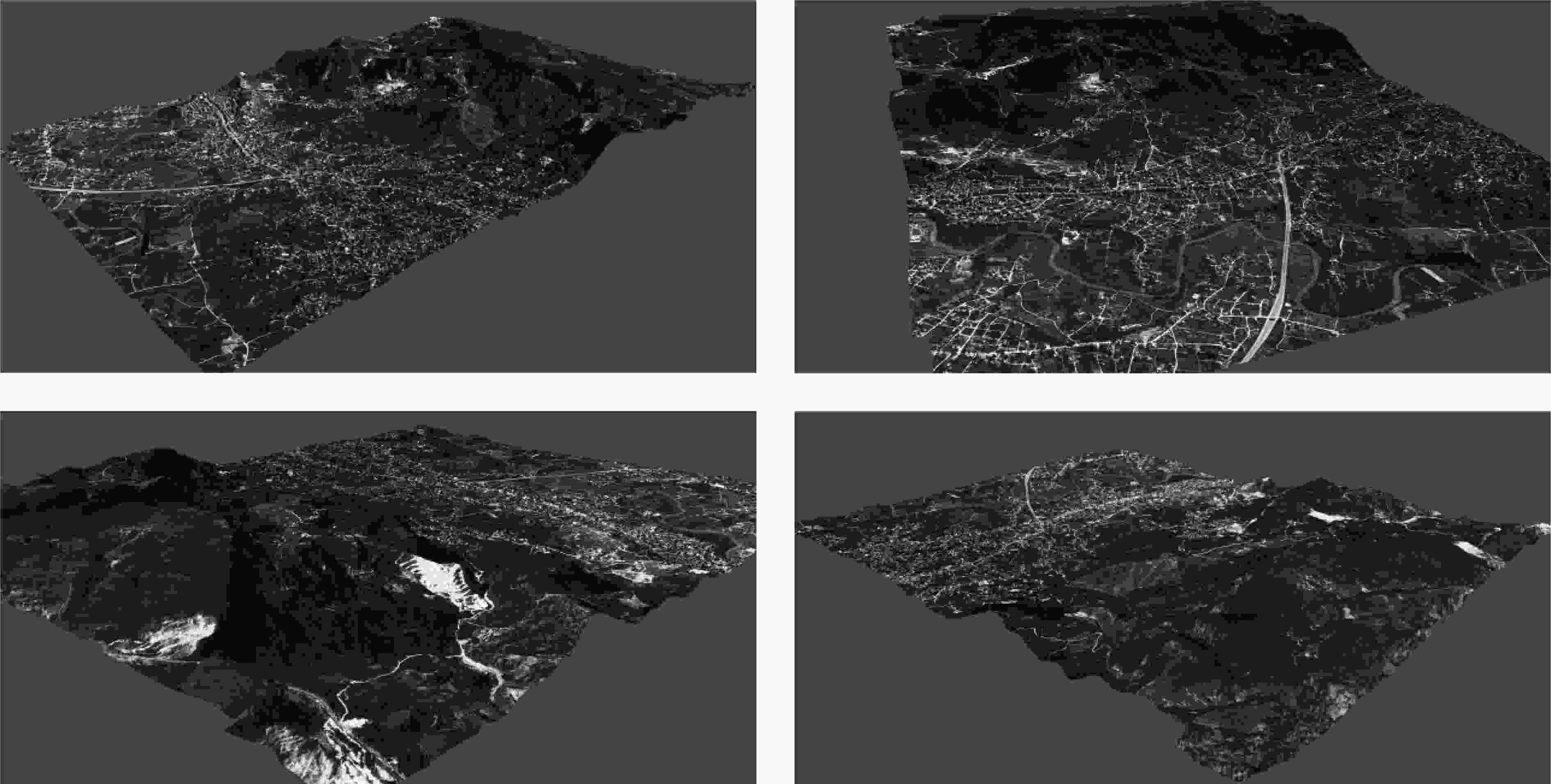

图 13 多角度3维立体重建(土耳其哈塔伊地区)

下载: 全尺寸图片幻灯片

表 1 双清一号数据技术指标

参数	指标数值
成像模式	视频凝视/面阵推帧/面阵推扫
空间分辨率	0.7 m@500 km
地面幅宽	双CMOS优于10 km
视频帧频	2～12 Hz
图像格式	Bayer彩色图像
量化位数	8 bit/12 bit
几何定位精度	优于30 m
相对辐射精度	优于3%

下载: 导出CSV

1 传感器校正算法

输入：分片影像、成像时间、姿轨数据、地球自转参数、高程　dem等
输出：有理函数模型RFM和虚拟大影像
1 分别构建单片原始影像和待校正虚拟影像的严格几何成像模　型：　$\left[ \begin{gathered} X \\ Y \\ Z \\ \end{gathered} \right] = \dfrac{1}{\lambda } \cdot R_{ {\rm{J2000} } }^{ {\rm{WGS84} } }(t)R_{ {\rm{body} } }^{ {\rm{J2000} } }(t)R_{ {\rm{senor} } }^{ {\rm{body} } }\left[ \begin{gathered} x + {x_0} + \Delta x \\ y + {y_0} + \Delta y \\ f \\ \end{gathered} \right] + \left[ \begin{gathered} {X_{ {\rm{GPS} } } }(t) \\ {Y_{ {\rm{GPS} } } }(t) \\ {Z_{ {\rm{GPS} } } }(t) \\ \end{gathered} \right]$
2 建立分片原始影像与待校正虚拟影像的坐标映射关系；
${(s,l)}_{ {\rm{ori} } }\iff {(x,y)}_{{\rm{vir}}},其中{(s,l)}_{ {\rm{ori} } }\Rightarrow (B,L,H)\Rightarrow {(x,y)}_{ {\rm{dst} } }$
3 影像重采样(CUDA并行)
3.1 对单片原始影像进行格网划分，每个格网(grid)包含　　$(w \times h)$个像素
3.2 设定CUDA线程参数，包括：
(a) 每个CUDA格网(grid)中的块(block)数目：$({B_x},{B_y})$ ;
(b) 每个CUDA块(block)中的线程(thread)数目：$({T_x},{Y_y})$;
(c) 每个CUDA线程(thread)中处理的像素数目:$({P_x},{P_y})$
确保$({B_x} \times {T_x} \times {P_x},{B_y} \times {T_y} \times {P_y}) \ge (w \times h)$
3.3 每个格网(grid)中的$ ({B_x} \times {T_x},{B_y} \times {T_y}) $个线程(thread) 　并行执行：
	每个线程处理$({P_x},{P_y})$个像素
	每个像素
		(a) 计算虚拟影像像点$ {(x,y)_{{\rm{vir}}}} $所对应单片原始影像像　　点坐标${(s,l)_{{\rm{ori}}}}$;
		(b) 分别计算像点${(s,l)_{{\rm{ori}}} }$邻域像素的灰度值；
		(c) 利用多项式重采样方法，计算出${(s,l)_{{\rm{ori}}} }$灰度值.
	像素循环结束
影像格网循环结束

下载: 导出CSV
