一种用于距离维复杂空变多普勒SAR成像的改进运动补偿方法

邢涛; 马春铭; 冯亮; 李爽; 韦立登; 李军

doi:10.11999/JEIT210113

一种用于距离维复杂空变多普勒SAR成像的改进运动补偿方法

doi: 10.11999/JEIT210113

北京无线电测量研究所北京 100854

基金项目: 国家重点研发计划(2018YFC0825802)

详细信息

作者简介:
邢涛：男，1986年生，博士，高级工程师，研究方向为SAR数据处理

马春铭：男，1979年生，硕士，高级工程师，研究方向为SAR系统设计

冯亮：男，1983年生，博士，高级工程师，研究方向为SAR应用

李爽：女，1982年生，博士，高级工程师，研究方向为SAR应用

韦立登：男，1974年生，博士，研究员，研究方向为SAR数据处理与应用

李军：男，1982年生，博士，研究员，研究方向为SAR系统设计与数据处理

通讯作者:
邢涛　328298074@qq.com

中图分类号: TN957
计量
- 文章访问数: 888
- HTML全文浏览量: 362
- PDF下载量: 99
- 被引次数: 0
出版历程
- 收稿日期: 2021-02-01
- 修回日期: 2021-08-21
- 网络出版日期: 2021-09-09
- 刊出日期: 2022-03-28

An Improved Motion Compensation Algorithm for Range Complex Spatial Variant Doppler SAR Imaging

Beijing Institute of Radio Measurement, Beijing 100854, China

Funds: The National Key Research and Development Program of China (2018YFC0825802)

摘要

摘要: 沿距离维复杂空变的多普勒对SAR成像质量有很大影响，常规的距离多普勒 (RD)算法处理结果容易出现明暗交替现象，图像可视性较差。通过在方位预滤波和方位脉冲压缩时，沿距离块/门估计或者计算多普勒频率，在方位预滤波和方位脉压时把窗函数根据多普勒频率沿方位移动，能有效解决明暗交替现象，但是这种处理方法无法改善距离近端或远端的聚焦效果。基于上述问题，该文提出一种改进的运动补偿方法，通过沿距离维分块进行运动补偿和走动校正，把沿距离空变的多普勒校直，然后进行方位脉压处理。所提方法处理结果没有明暗交替现象，图像沿距离维连续完整，可视性较好，同时在远离距离中心处还具有良好的聚焦效果。实测数据处理结果验证了该算法的有效性。
- 合成孔径雷达 /
- 运动补偿 /
- 多普勒 /
- 空变
Abstract: The complex spatial variant Doppler along the range dimension has large influence on SAR imaging quality, the normal range Doppler (RD) algorithm is easy to produce the phenomenon of alternating light and dark, image visibility is poor. During azimuth pre-filtering and azimuth pulse compression estimation or calculation the Doppler frequency along range block/gate, in azimuth pre-filtering and azimuth pulse compression, the window function is moved along the azimuth according to Doppler frequency can effectively solve the phenomenon of chiaroscuro, however, this method can not improve the focusing effect in near or far range. Based on the above problems, an improved motion compensation method is proposed in this paper, motion compensation and motion correction are performed by dividing the blocks along the range dimension, collimation of a spatially variable Doppler along range and then azimuth pulse compression is carried out. There is no alternation of light and dark in the proposed method processing results, the image is continuous and complete along the range dimension and has better visibility. At the same time, the image has a good focusing effect at far distance from the range center. The validity of the algorithm is verified by the measured data.
- SAR /
- Motion compensation /
- Doppler /
- Spatial variant

HTML全文

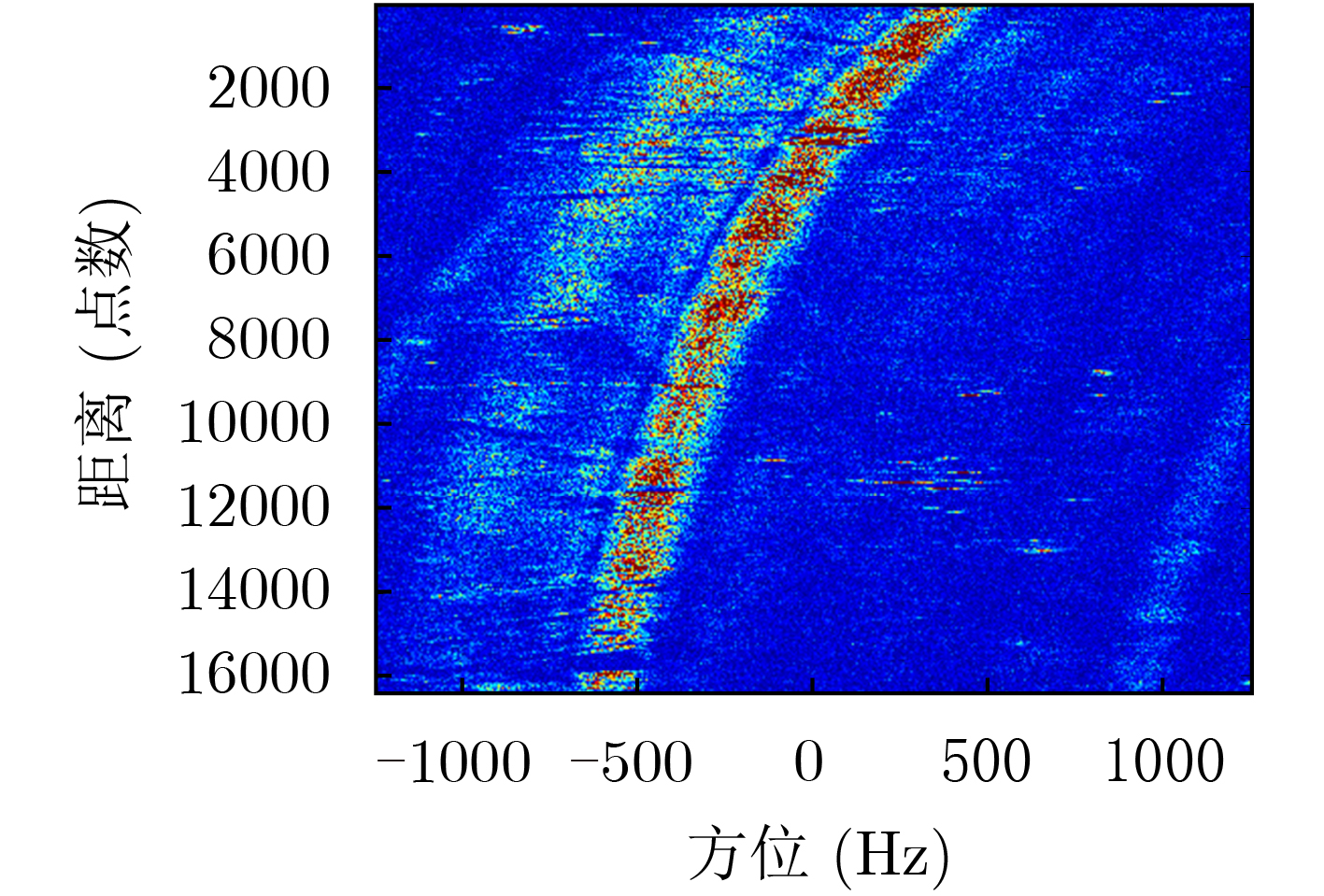

图 1 多普勒谱距离空变示意图

下载: 全尺寸图片幻灯片

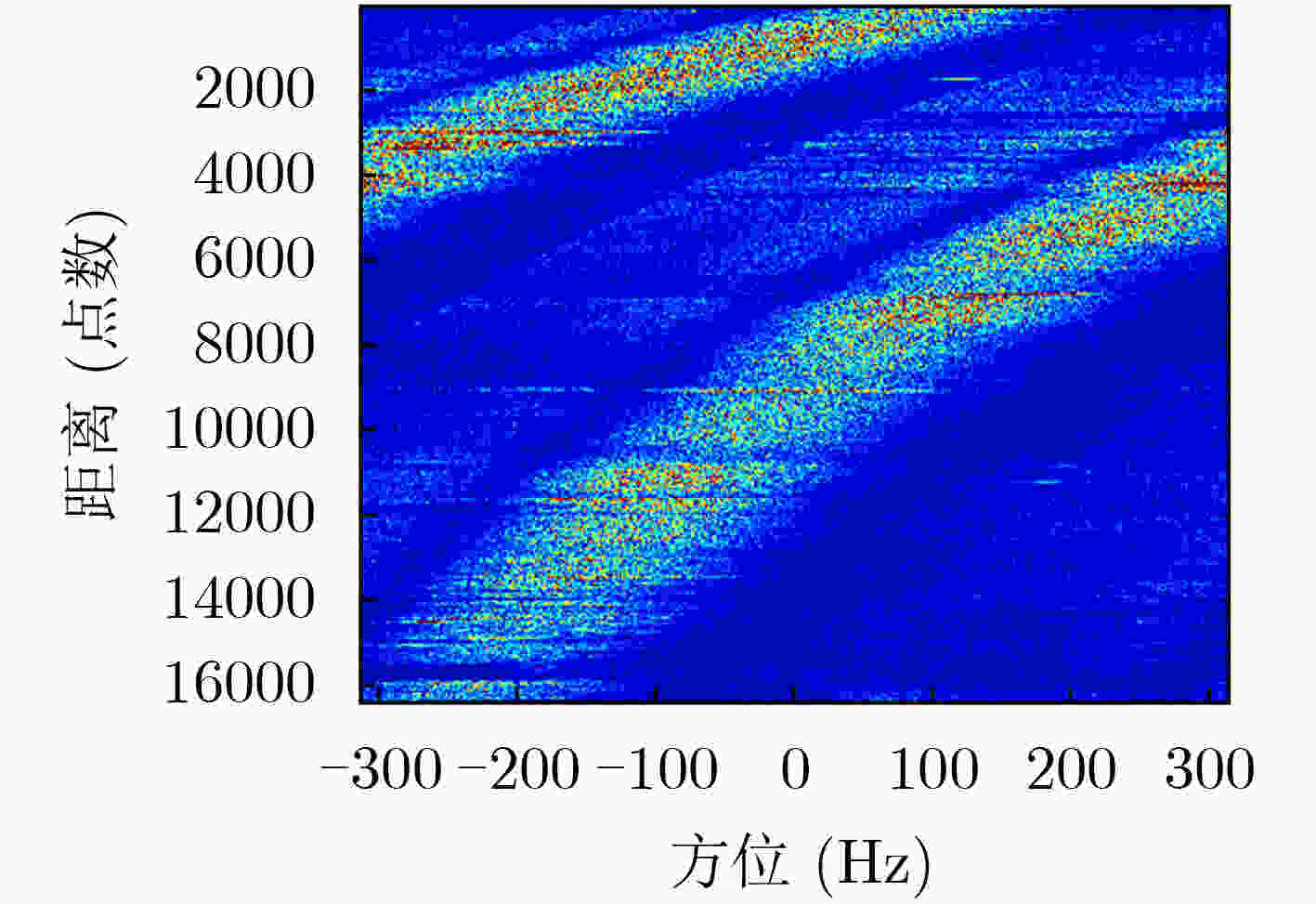

图 2 距离空变多普勒谱折叠示意图

下载: 全尺寸图片幻灯片

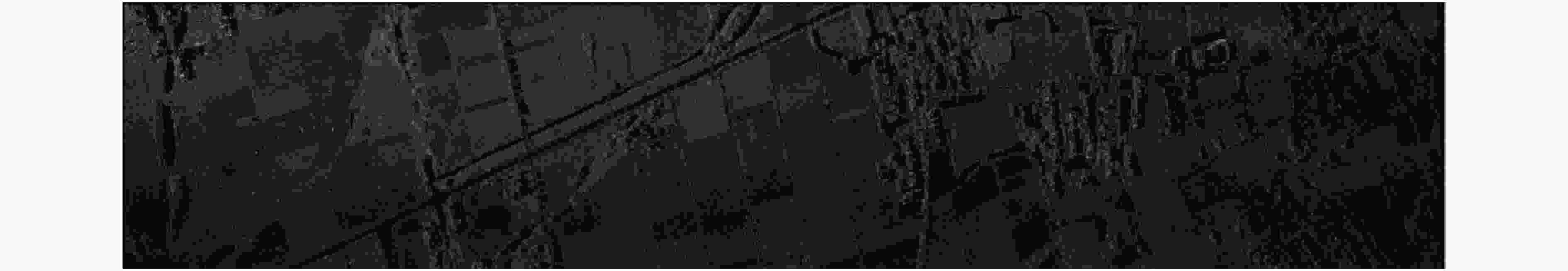

图 3 常规补偿方法成像处理结果的明暗相间现象

下载: 全尺寸图片幻灯片

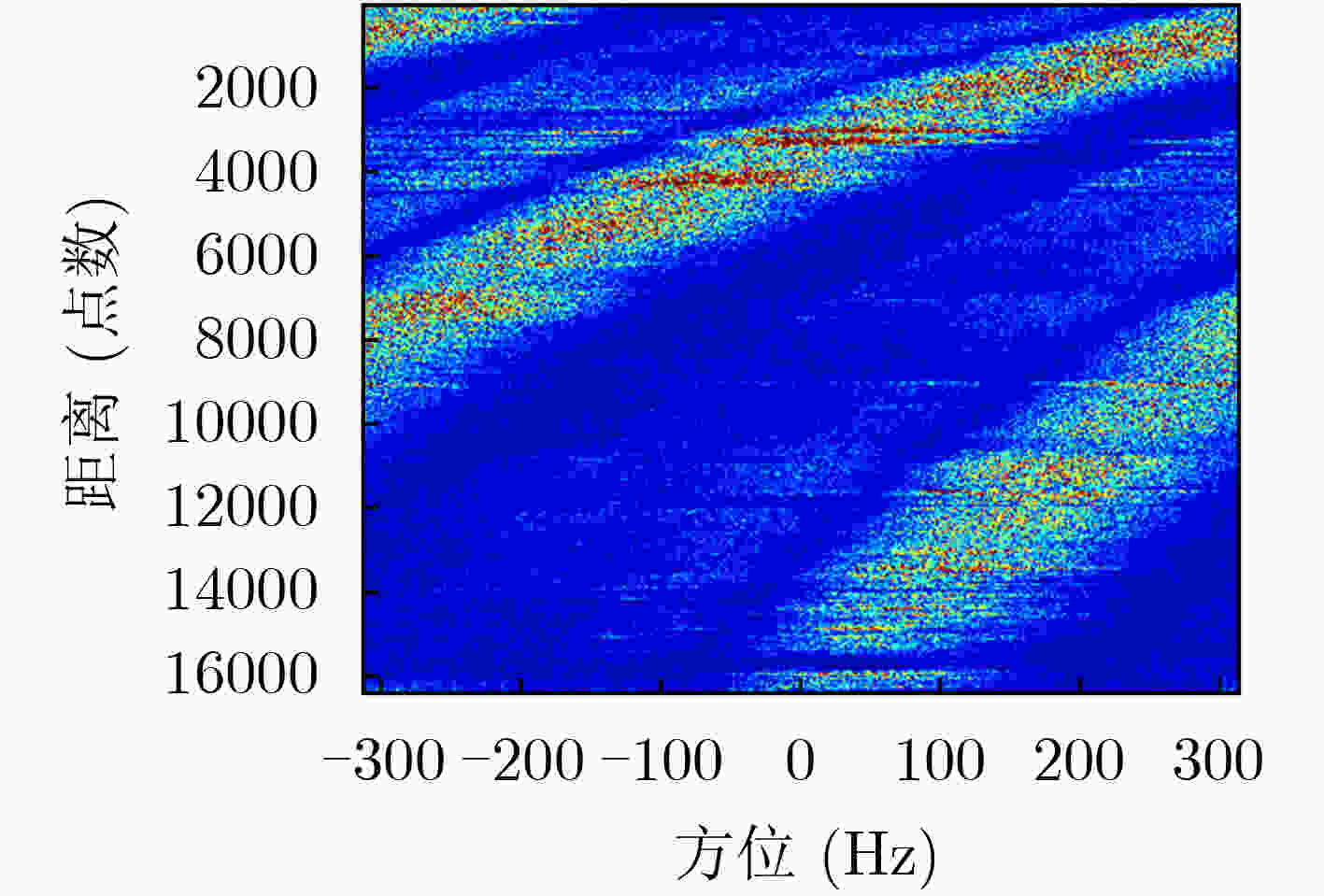

图 4 沿方位移动窗函数后再脉冲压缩时处理结果

下载: 全尺寸图片幻灯片

图 5 图3对应处理结果

下载: 全尺寸图片幻灯片

图 6 图4对应处理结果

下载: 全尺寸图片幻灯片

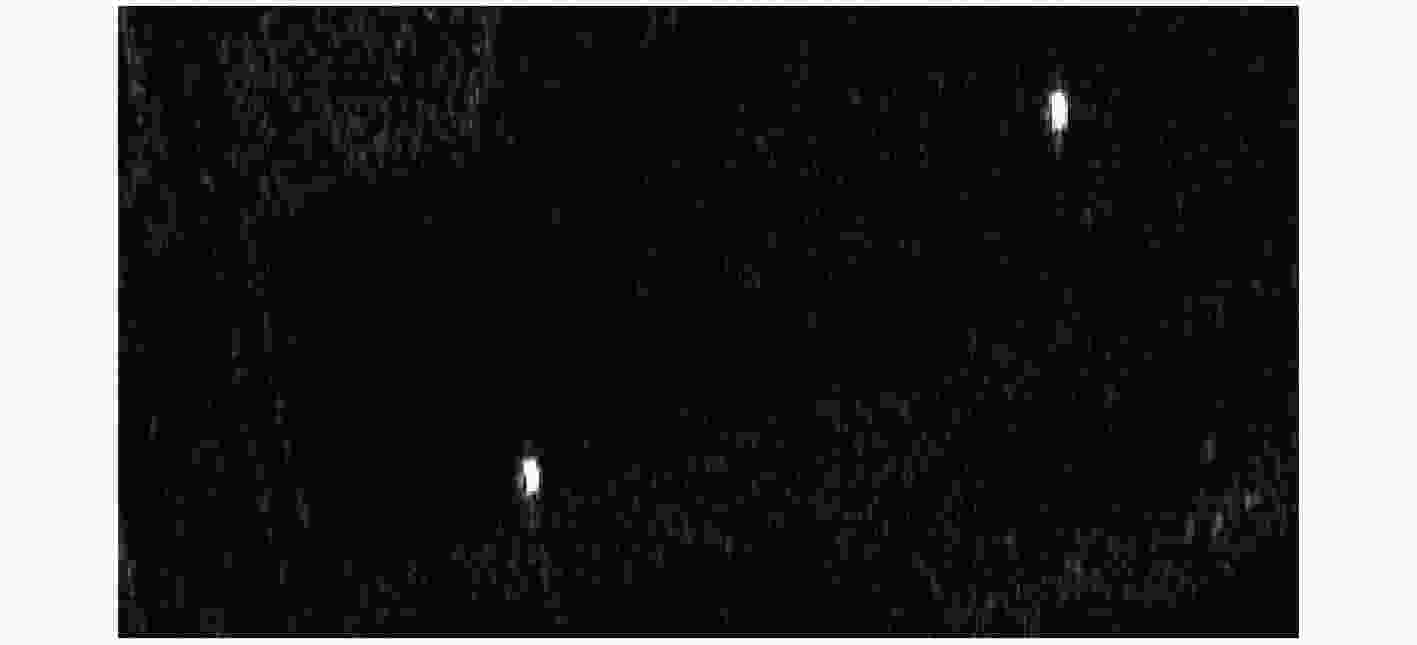

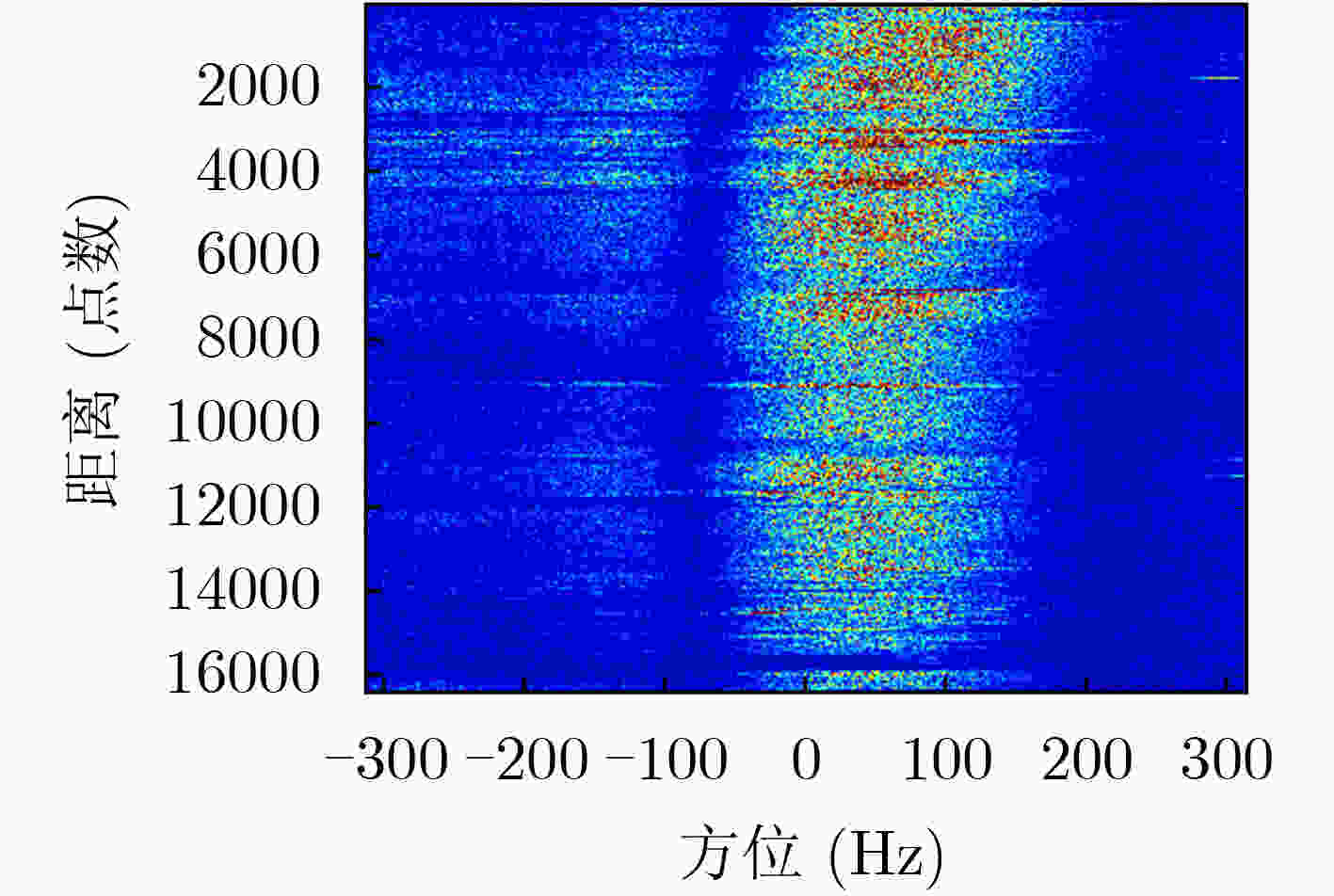

图 7 本文方法处理结果

下载: 全尺寸图片幻灯片

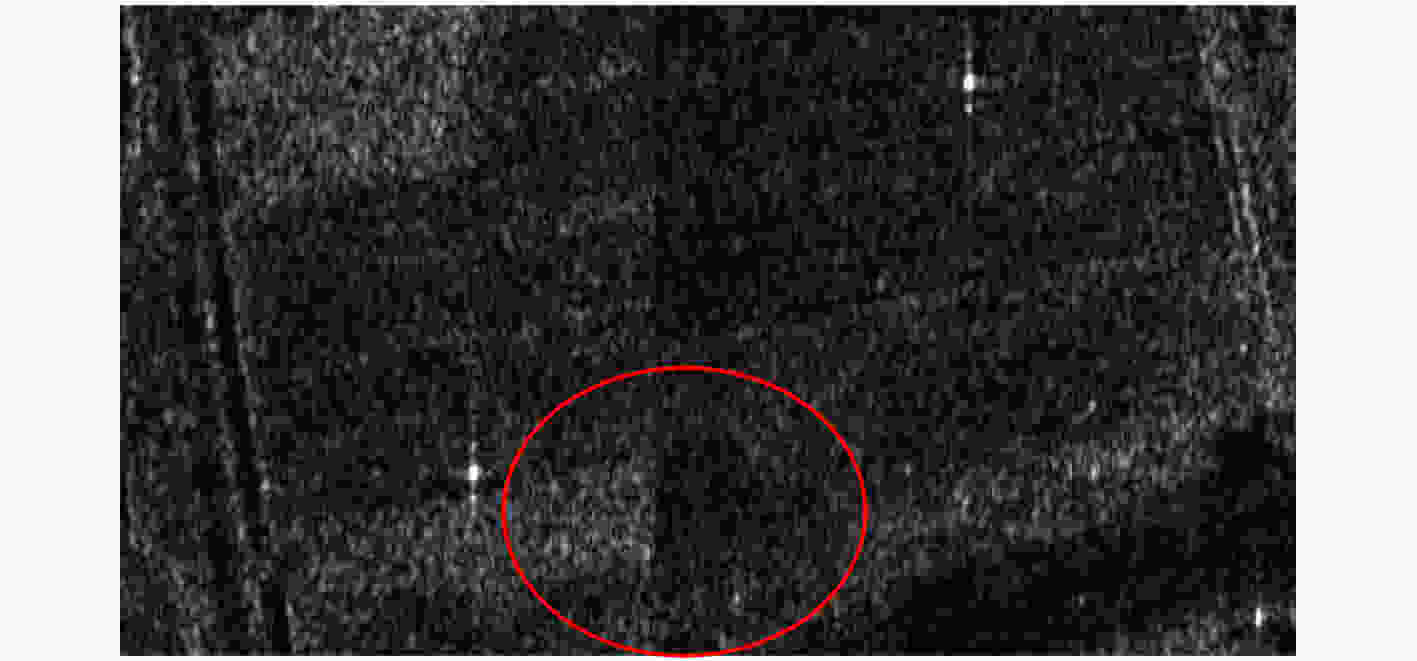

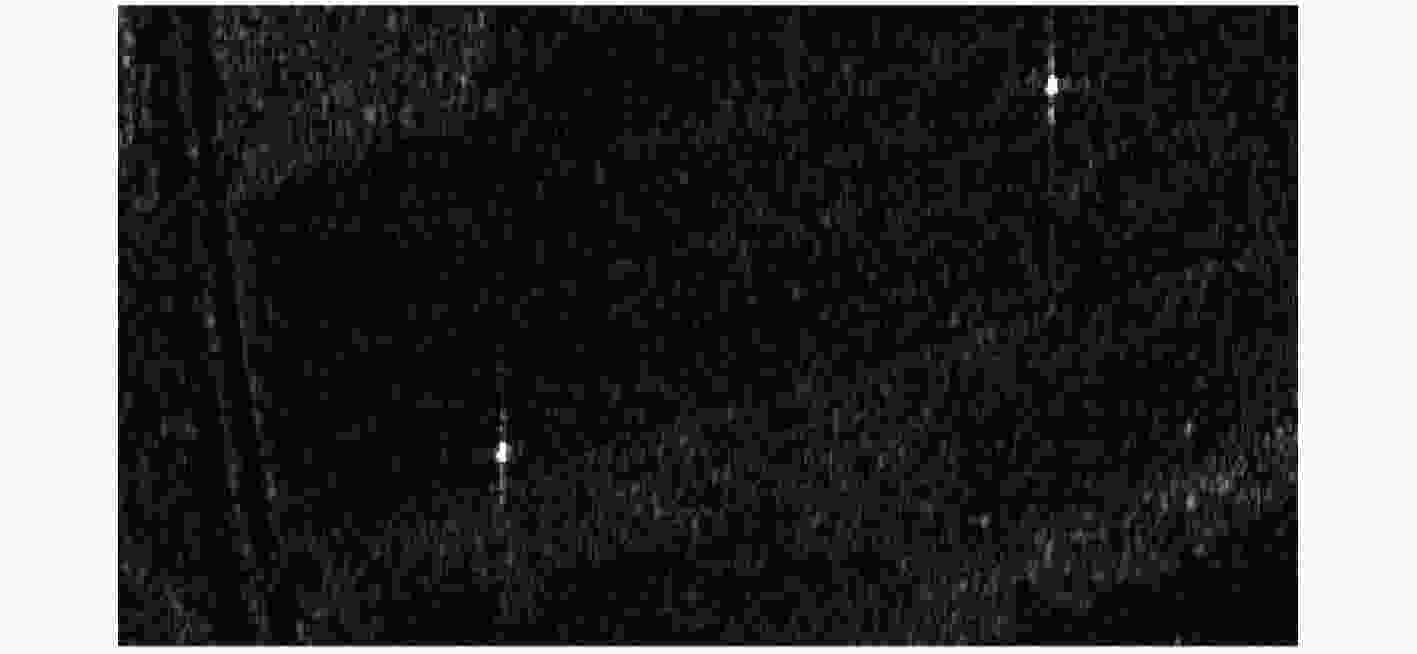

图 8 不补走动空变处理结果

下载: 全尺寸图片幻灯片

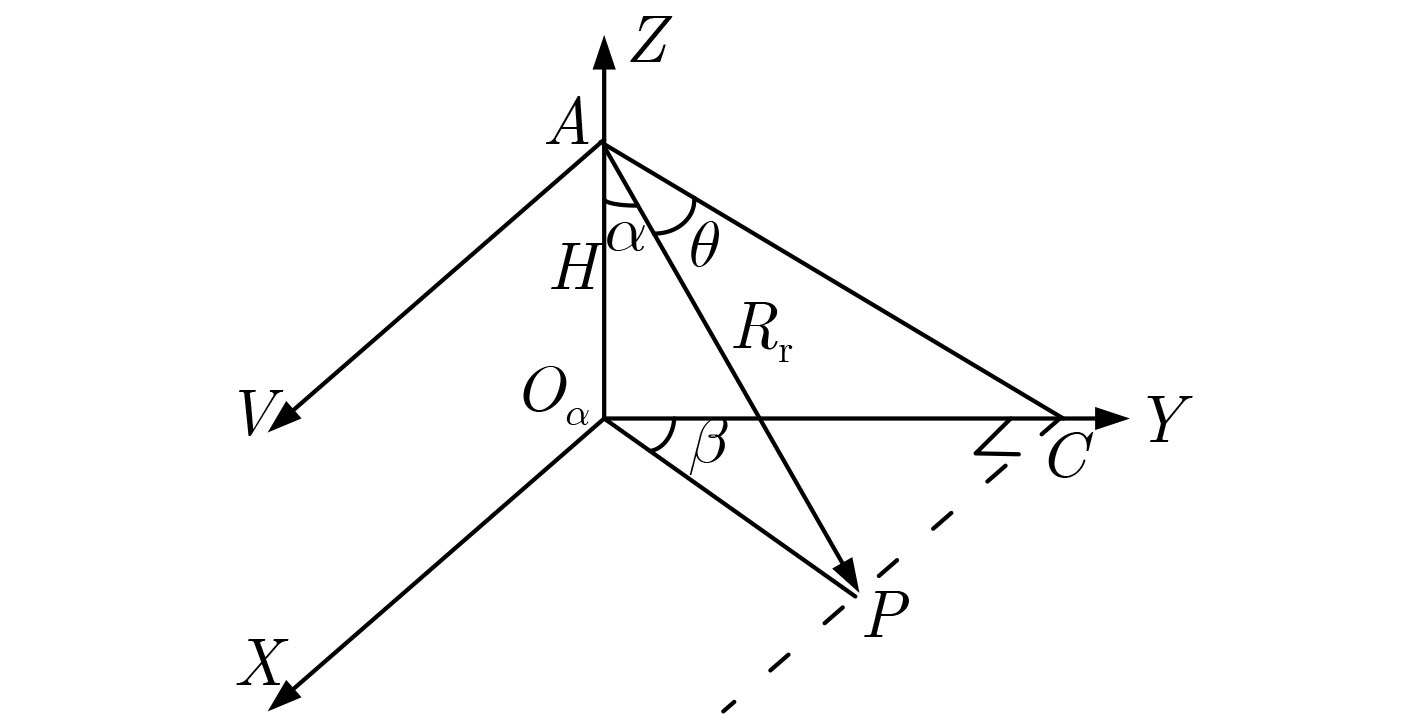

图 9 斜视角随距离空变几何模型

下载: 全尺寸图片幻灯片

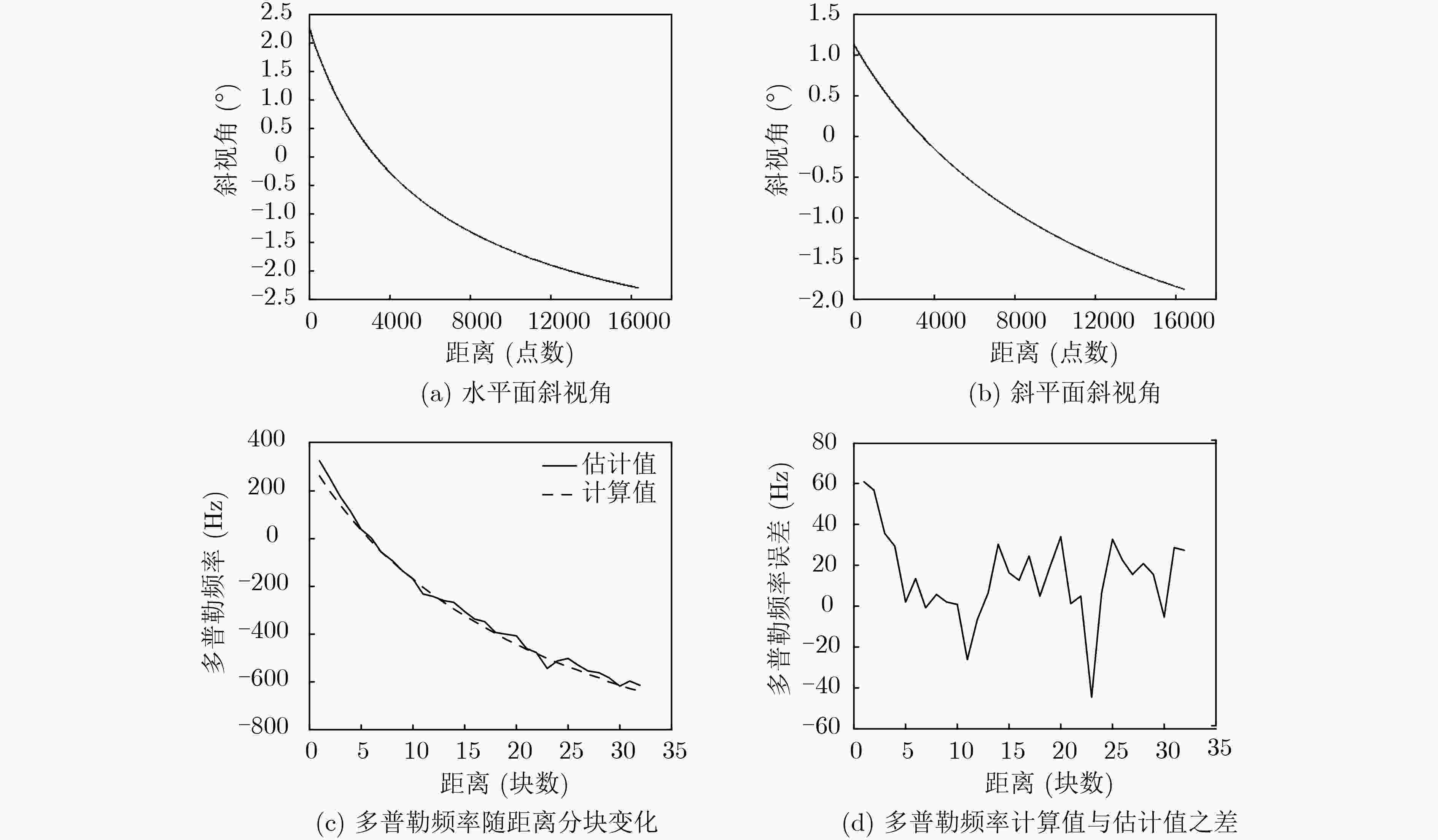

图 10 按照模型算出的斜视角及多普勒随距离门变化

下载: 全尺寸图片幻灯片

图 11 不补走动校正空变

下载: 全尺寸图片幻灯片

图 12 补走动校正空变

下载: 全尺寸图片幻灯片

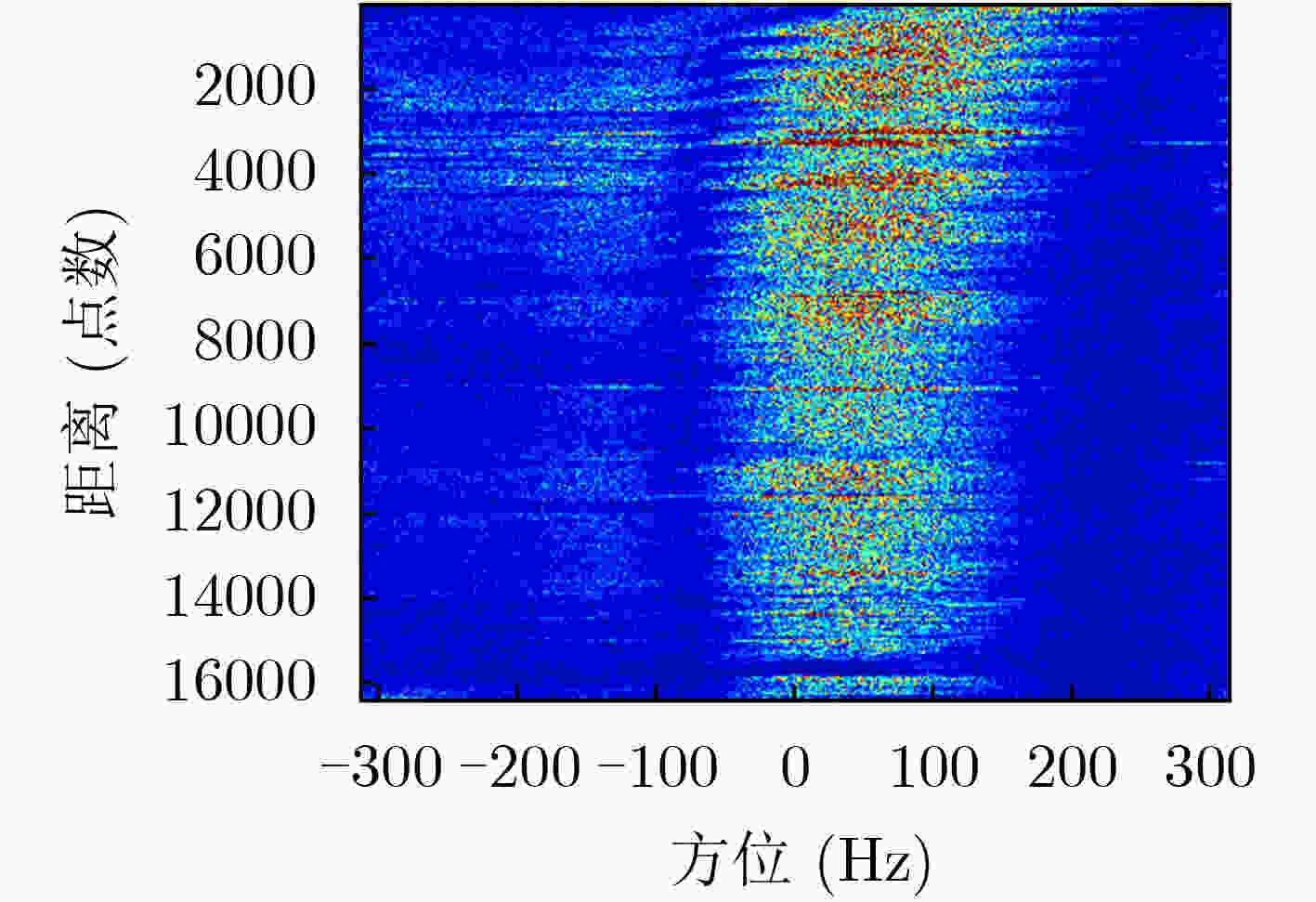

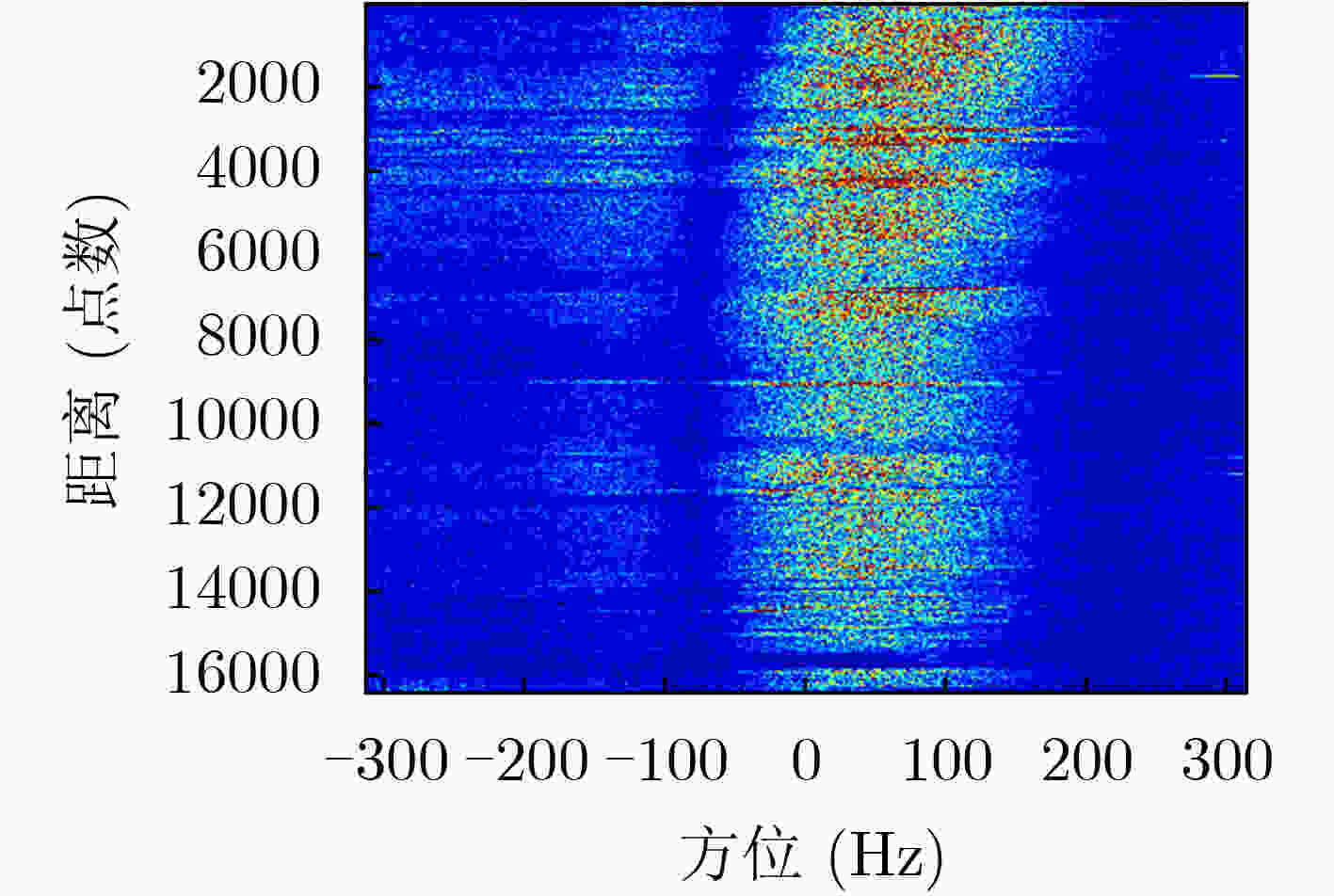

图 13 不补走动校正空变

下载: 全尺寸图片幻灯片

图 14 补走动校正空变

下载: 全尺寸图片幻灯片

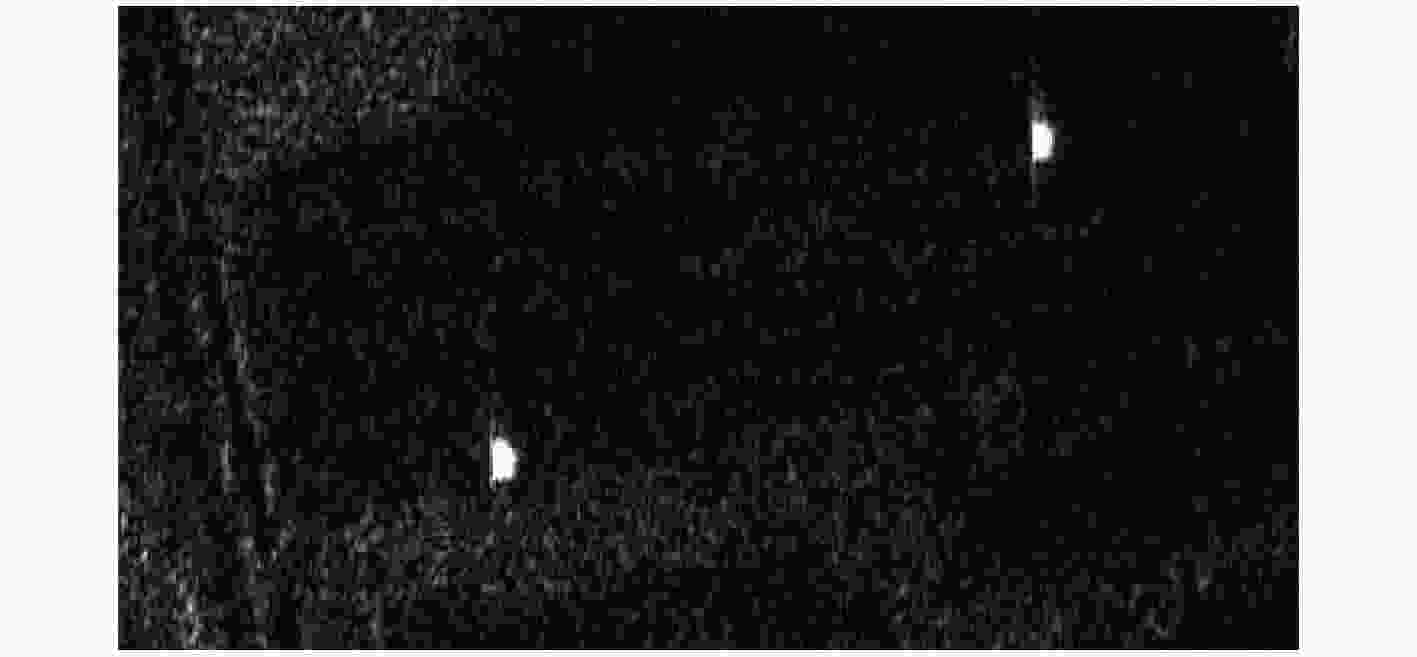

图 15 图13对应处理结果

下载: 全尺寸图片幻灯片

图 16 图14对应处理结果

下载: 全尺寸图片幻灯片

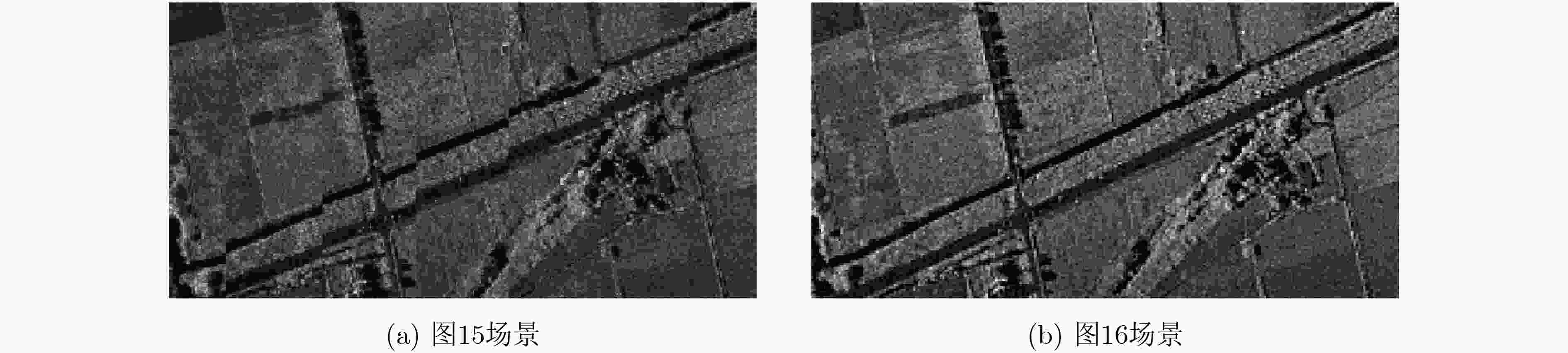

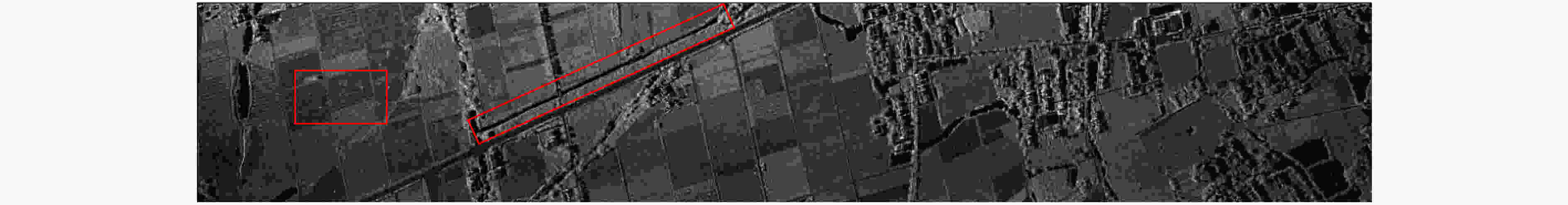

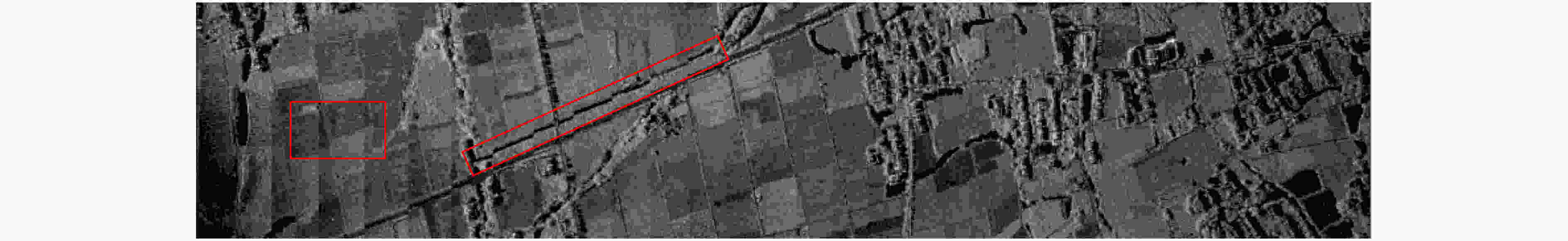

图 17 场景对比
