室内穿墙场景下的无源人体目标检测算法

杨小龙 吴世明 周牧 谢良波 王嘉诚

杨小龙, 吴世明, 周牧, 谢良波, 王嘉诚. 室内穿墙场景下的无源人体目标检测算法[J]. 电子与信息学报, 2020, 42(3): 603-612. doi: 10.11999/JEIT190378
引用本文: 杨小龙, 吴世明, 周牧, 谢良波, 王嘉诚. 室内穿墙场景下的无源人体目标检测算法[J]. 电子与信息学报, 2020, 42(3): 603-612. doi: 10.11999/JEIT190378
Xiaolong YANG, Shiming WU, Mu ZHOU, Liangbo XIE, Jiacheng WANG. Indoor Through-the-wall Passive Human Target Detection Algorithm[J]. Journal of Electronics & Information Technology, 2020, 42(3): 603-612. doi: 10.11999/JEIT190378
Citation: Xiaolong YANG, Shiming WU, Mu ZHOU, Liangbo XIE, Jiacheng WANG. Indoor Through-the-wall Passive Human Target Detection Algorithm[J]. Journal of Electronics & Information Technology, 2020, 42(3): 603-612. doi: 10.11999/JEIT190378

室内穿墙场景下的无源人体目标检测算法

doi: 10.11999/JEIT190378
基金项目: 国家自然科学基金(61771083, 61704015),长江学者和创新团队发展计划基金(IRT1299),重庆市自然科学基金面上项目(cstc2019jcyj-msxmX0635),重庆市教委科学技术研究项目(KJQN201800625)
详细信息
    作者简介:

    杨小龙:男,1987年生,讲师,博士,研究方向为无线感知、室内定位

    吴世明:男,1994年生,硕士生,研究方向为WiFi穿墙目标检测、人体行为识别

    周牧:男,1984年生,教授,博士生导师,研究方向为无线定位技术

    谢良波:男,1986年生,副教授,研究方向为虚线射频识别技术

    王嘉诚:男,1992年生,博士生,研究方向为室内定位技术、阵列信号处理

    通讯作者:

    吴世明 2812940421@qq.com

  • 中图分类号: TN929.5

Indoor Through-the-wall Passive Human Target Detection Algorithm

Funds: The National Natural Science Foundation of China (61771083, 61704015), The Program for Changjiang Scholars and Innovative Research Team in University (IRT1299), The General program of Chongqing Natural Science Foundation (cstc2019jcyj-msxmX0635), The Scientific and Technological Research Foundation of Chongqing Municipal Education Commission (KJQN201800625)
  • 摘要:

    穿墙场景下,由于墙体造成信号严重衰减,接收信号中目标反射信号的能量大幅下降,接收信号淹没在收发机直射信号和室内家具反射信号中,难以检测墙后目标。针对上述问题,该文提出一种新颖的基于多维信号特征融合的穿墙多人体目标检测算法(TWMD)。先对接收到的信道状态信息(CSI)进行预处理以消除相位误差和幅值噪声,再利用CSI的时序相关性和子载波相关性从相关系数矩阵中提取多维信号特征,最后使用BP神经网络完成特征与检测结果之间的映射。实验结果表明,该算法在玻璃墙、砖墙和混凝土墙环境的识别精度分别在0.98, 0.90, 0.85以上。根据所统计的4000个各类样本的检测结果,与现有基于单一信号特征的检测算法相比,该文算法在对不同数量运动目标的检测上,获得了平均0.45的精度提升。

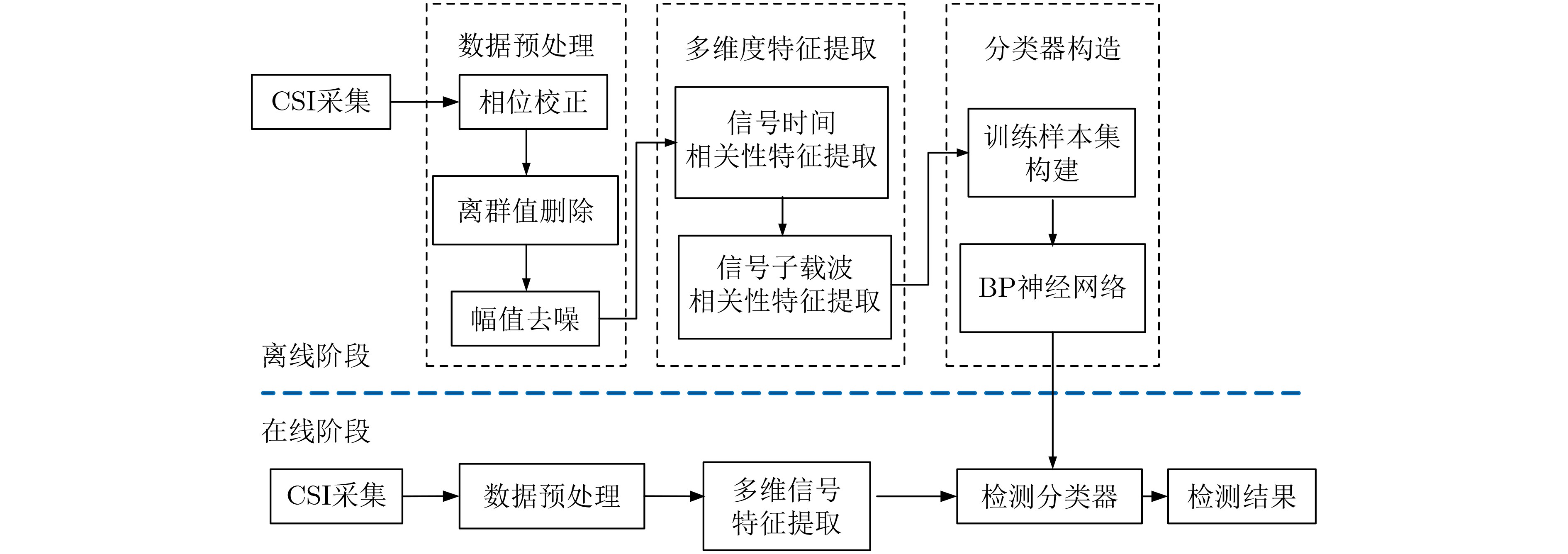

  • 图  1  TWMD系统框架

    图  2  CSI离群点检测与删除

    图  3  小波阈值去噪前后

    图  4  有无人体目标时第1, 10, 20, 30个子载波的时域波形

    图  5  本文所用BP神经网络的结构图

    图  6  不同实验场景的平面结构图

    图  7  砖墙实验场景中各信号特征的累积分布函数

    图  8  DeMan和R-TTWD的检测效果

    图  9  各实验场景检测周期与检测精度的关系

    图  10  单天线检测与多天线检测的准确率对比

    图  11  本文系统与其他系统检测准确率对比

    表  1  本文所提基于多维特征的目标检测算法

     输入:天线1的CSI接收矩阵${{{H}}_1}$,天线2的CSI接收矩阵${{{H}}_2}$,天线3    的CSI接收矩阵${{{H}}_3}$。
     输出:输出特征${{F}}''$。
     初始化: 天线个数$N{\rm{ = }}3$;输出特征${{F}}''{\rm{ = 0}}$。
     算法步骤:
     (1) for $i$=1, 2, $···,N$
     (2)  用式(4)校正${{{H}}_i}$的相位,得到${{\theta }}$;
     (3)  用离群值删除与小波去噪对${{{H}}_i}$的幅值进行预处理,得到
        $\left\| {{\tilde{ H}}} \right\|$;
     (4)  用式(6)、式(7)计算$\left\| {{\tilde{ H}}} \right\|$的相关系数矩阵${{A}}$;
     (5)  对${{A}}$进行矩阵分解,得到第1个和第2个大特征值
         ${\lambda _1},\,{\lambda _2}$;
     (6)  用式(8)计算${{\theta }}$的相关系数矩阵${{C}}$;
     (7)  对${{C}}$进行矩阵分解,提取第1个和第2个大特征值
         ${\gamma _1},\;{\gamma _2}$;
     (8)  用式(10)计算子载波相关系数矩阵${{S}}$;
     (9)  对${{S}}$进行分解,提取前3个大特征值对应的特征向量
         ${{{e}}_1},\,{{{e}}_2}, \,{{{e}}_3}$;
     (10)   for $j$=1, 2, 3
     (11)    用式(11)计算特征向量1阶差分均值${\phi _j}$;
     (12)   end for
     (13)  对$\left\| {{\tilde{ H}}} \right\|$的分布标准化得到${{Z}}$;
     (14)   for $k$=1, 2, 3
     (15)   将${{Z}}$投影到${{{e}}_k}$上,得到${{{p}}_k}$;
     (16)   计算${{{p}}_k}$的方差,得到${\beta _i}$;
     (17)  end for
     (18) 构建样本空间${{{F}}_i}$;
     (19) 将${{{F}}_i}$输入到神经网络模型,得到输出特征${{{F'}}_i}$;
     (20) end for
     (21) for $l$=1, 2, $···, N$
     (22) ${{F''}} = {{F''}} + {{{F'}}_l}$;
     (23) end for
    下载: 导出CSV

    表  2  收发机参数设置

    参数发射机接收机
    模式InjectionMonitor
    信道编号149(5.749 GHz)
    带宽40 MHz
    发包速率500 包/s
    子载波个数30
    子载波编号–58, –54, ···, 54, 58
    发射功率15 dBm
    下载: 导出CSV
  • ADIB F, MAO Hongzi, KABELAC Z, et al. Smart homes that monitor breathing and heart rate[C]. The 33rd Annual ACM Conference on Human Factors in Computing Systems, Seoul, Korea, 2015: 837–846. doi: 10.1145/2702123.2702200.
    ZHANG Dongheng, HU Yang, CHEN Yan, et al. BreathTrack: Tracking indoor human breath status via commodity WiFi[J]. IEEE Internet of Things Journal, 2019, 6(2): 3899–3911. doi: 10.1109/JIOT.2019.2893330
    ABDELNASSER H, HARRAS K, and YOUSSEF M. A ubiquitous WiFi-based fine-grained gesture recognition system[J]. IEEE Transactions on Mobile Computing, 2019, 18(11): 2474–2487. doi: 10.1109/TMC.2018.2879075
    DUAN Shihong, YU Tianqing, and HE Jie. WiDriver: Driver activity recognition system based on WiFi CSI[J]. International Journal of Wireless Information Networks, 2018, 25(2): 146–156. doi: 10.1007/s10776-018-0389-0
    XIA Lu, CHEN C C, and AGGARWAL J K. Human detection using depth information by Kinect[C]. Computer Vision and Pattern Recognition 2011 WORKSHOPS, Colorado Springs, USA, 2011: 15–22. doi: 10.1109/CVPRW.2011.5981811.
    KOSBA A E, SAEED A, and YOUSSEF M. RASID: A robust WLAN device-free passive motion detection system[C]. 2012 IEEE International Conference on Pervasive Computing and Communications, Lugano, Switzerland, 2012: 180–189. doi: 10.1109/PerCom.2012.6199865.
    YANG Lei, LIN Qiongzheng, LI Xiangyang, et al. See through walls with COTS RFID system[C]. The 21st Annual International Conference on Mobile Computing and Networking, Paris, France, 2015: 487–499. doi: 10.1145/2789168.2790100.
    XIAO Jiang, WU Kaishun, Yi Youwen, et al. FIMD: Fine-grained device-free motion detection[C]. The 18th IEEE International Conference on Parallel and Distributed Systems, Singapore, 2012: 229–235. doi: 10.1109/ICPADS.2012.40.
    XI Wei, ZHAO Jizhong, LI Xiangyang, et al. Electronic frog eye: Counting crowd using WiFi[C]. IEEE INFOCOM 2014 - IEEE Conference on Computer Communications, Toronto, Canada, 2014: 361–369. doi: 10.1109/INFOCOM.2014.6847958.
    QIAN Kun, WU Chenshu, YANG Zheng, et al. PADS: Passive detection of moving targets with dynamic speed using PHY layer information[C]. The 20th IEEE International Conference on Parallel And Distributed Systems (ICPADS), Taipei, China, 2014: 183–190. doi: 10.1109/PADSW.2014.7097784.
    WU Chenshu, YANG Zheng, ZHOU Zimu, et al. Non-Invasive Detection of Moving and Stationary Human With WiFi[J]. IEEE Journal on Selected Areas in Communications, 2015, 33(11): 2329–2342. doi: 10.1109/JSAC.2015.2430294
    ZHOU Zimu, YANG Zheng, WU Chenshu, et al. Omnidirectional coverage for device-free passive human detection[J]. IEEE Transactions on Parallel and Distributed Systems, 2014, 25(7): 1819–1829. doi: 10.1109/TPDS.2013.274
    ADIB F and KATABI D. See through walls with WiFi![J]. ACM SIGCOMM Computer Communication Review, 2013, 43(4): 75–86. doi: 10.1145/2534169.2486039
    DI DOMENICO S, DE SANCTIS M, CIANCA E, et al. WiFi-based through-the-wall presence detection of stationary and moving humans analyzing the Doppler spectrum[J]. IEEE Aerospace and Electronic Systems Magazine, 2018, 33(5/6): 14–19. doi: 10.1109/MAES.2018.170124
    ZHU Hai, XIAO Fu, SUN Lijuan, et al. R-TTWD: Robust device-free through-the-wall detection of moving human with WiFi[J]. IEEE Journal on Selected Areas in Communications, 2017, 35(5): 1090–1103. doi: 10.1109/JSAC.2017.2679578
    LI Fan, XU Cheng, LIU Yang, et al. Mo-sleep: Unobtrusive sleep and movement monitoring via Wi-Fi signal[C]. The 35th IEEE International Performance Computing and Communications Conference, Las Vegas, USA, 2016: 173–180. doi: 10.1109/PCCC.2016.7820634.
    李姣军, 余景鹏, 陶金, 等. 一维信号的小波去噪[J]. 重庆理工大学学报: 自然科学, 2016, 30(12): 83–89. doi: 10.3969/j.issn.1674-8425(z).2016.12.013

    LI Jiaojun, YU Jingpeng, TAO Jin, et al. Review of one-Dimensional signal wavelet de-noising[J]. Journal of Chongqing University of Technology:Natural Science, 2016, 30(12): 83–89. doi: 10.3969/j.issn.1674-8425(z).2016.12.013
    LE CUN Y, BOSER B, DENKER J S, et al. Handwritten digit recognition with a back-propagation network[C]. The Advances in Neural Information Processing Systems 2, San Francisco, USA, 1990: 396–404.
