基于基片集成波导馈电的Ka波段渐变缝隙天线设计

郝宏刚 李江 张婷 阮巍

郝宏刚, 李江, 张婷, 阮巍. 基于基片集成波导馈电的Ka波段渐变缝隙天线设计[J]. 电子与信息学报, 2020, 42(3): 582-588. doi: 10.11999/JEIT190218
引用本文: 郝宏刚, 李江, 张婷, 阮巍. 基于基片集成波导馈电的Ka波段渐变缝隙天线设计[J]. 电子与信息学报, 2020, 42(3): 582-588. doi: 10.11999/JEIT190218
Honggang HAO, Jiang LI, Ting ZHANG, Wei RUAN. Design of Ka-band Linear Tapered Slot Antennas Based on Substrate Integrated Waveguide Feed[J]. Journal of Electronics & Information Technology, 2020, 42(3): 582-588. doi: 10.11999/JEIT190218
Citation: Honggang HAO, Jiang LI, Ting ZHANG, Wei RUAN. Design of Ka-band Linear Tapered Slot Antennas Based on Substrate Integrated Waveguide Feed[J]. Journal of Electronics & Information Technology, 2020, 42(3): 582-588. doi: 10.11999/JEIT190218

基于基片集成波导馈电的Ka波段渐变缝隙天线设计

doi: 10.11999/JEIT190218
基金项目: 重庆市自然科学基金(cstc2018jcyjAX0508),重庆市教委科学技术研究项目(KJQN201800639)
详细信息
    作者简介:

    郝宏刚:男,1977年生,博士,教授,研究方向为射频微波电路、电磁理论及应用

    李江:男,1995年生,硕士,研究方向为被动毫米波成像研究

    张婷:女,1995年生,硕士,研究方向为编码超材料

    阮巍:男,1982年生,硕士,讲师,研究方向为电磁场与无线技术

    通讯作者:

    李江 s170401025@stu.cqupt.edu.cn

  • 中图分类号: TN823

Design of Ka-band Linear Tapered Slot Antennas Based on Substrate Integrated Waveguide Feed

Funds: The Natural Science Foundation of Chongqing (cstc2018jcyjAX0508), The Science and Technology Research Program of Chongqing Municipal Education Commission (KJQN201800639)
  • 摘要:

    在被动毫米波 (PMMW) 成像焦平面阵列 (FPA) 馈源的天线中,直线渐变缝隙天线 (LTSA) 相对于传统的喇叭天线、介质棒天线具有其独特的优势。该文优化设计了一种新型的对跖直线渐变缝隙天线 (ALTSA),通过加载超材料结构使天线的增益得到了改善,天线采用基片集成波导 (SIW) 技术进行馈电。通过仿真与测试分析,该天线在较宽的频带内具有良好的阻抗特性、较低的副瓣电平及较高且平稳的增益,所设计的天线具有较小的口径宽度,在焦平面中易于组成较为密集的馈源阵列,以提高被动毫米波成像的空间分辨率。

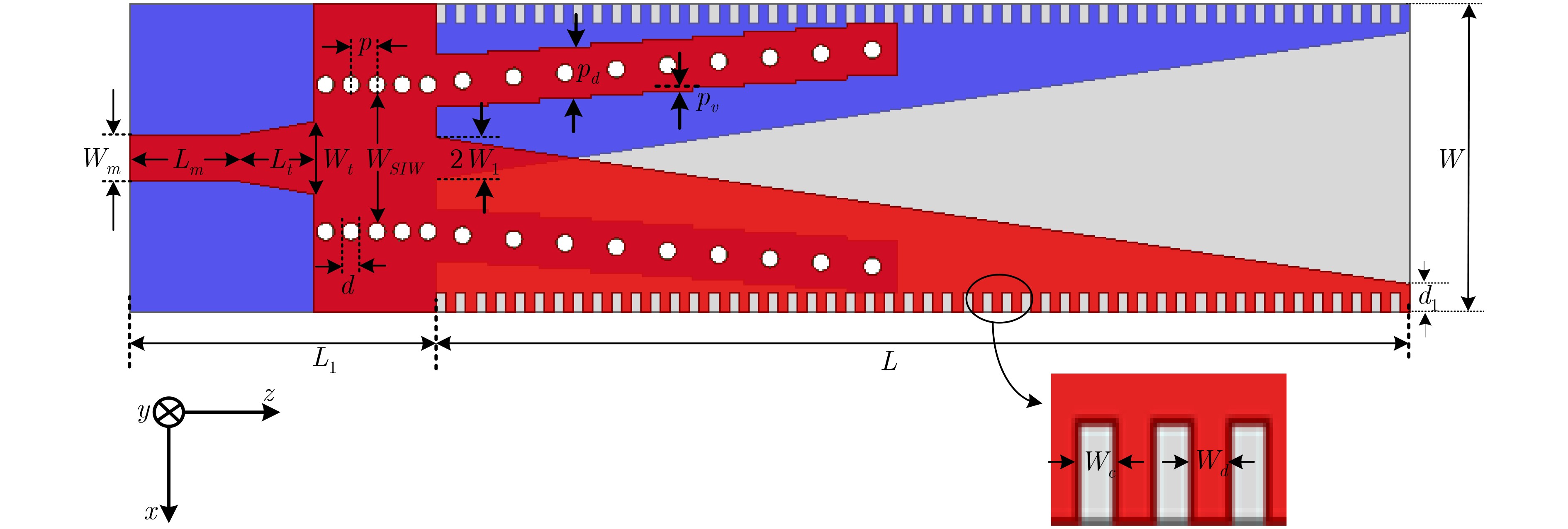

  • 图  1  基于SIW馈电的对跖直线渐变缝隙天线 W

    图  2  ALTSA结构S11及增益曲线

    图  3  天线辐射方向图

    图  4  超材料结构及S参数曲线

    图  5  加载超材料单元前后电场分布比较

    图  6  加载超材料结构天线仿真结果

    图  7  天线测试

    图  8  超材料加载天线仿真及实测S11与增益曲线

    图  9  仿真与测试天线辐射方向图

    表  1  天线结构尺寸(mm)

    LL1LmLtWWmWtWSIW
    341242.8121.72.85
    WcWdW1pdd1${p_v}$${p_d}$
    0.340.340.710.71.30.152
    下载: 导出CSV
