图共 15个 表共 2个

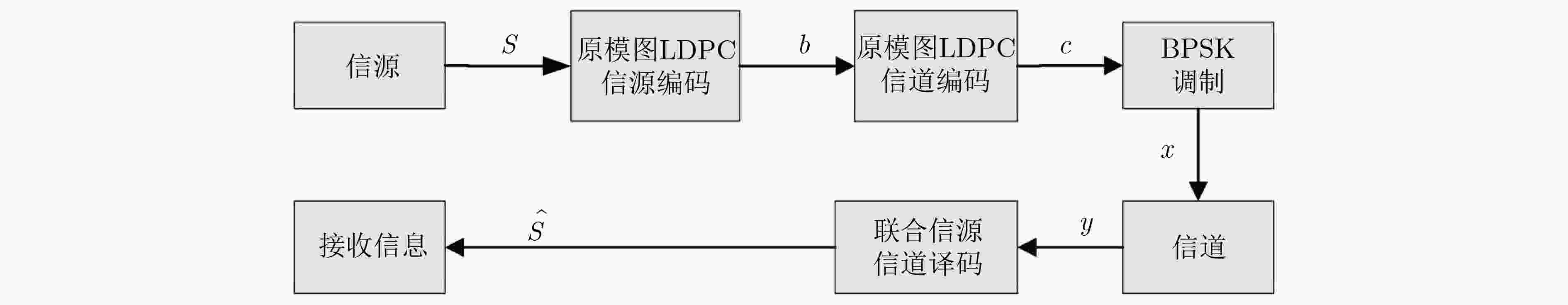

    • 图  1  基于DP-LDPC码的JSCC系统框图

      Figure 1.

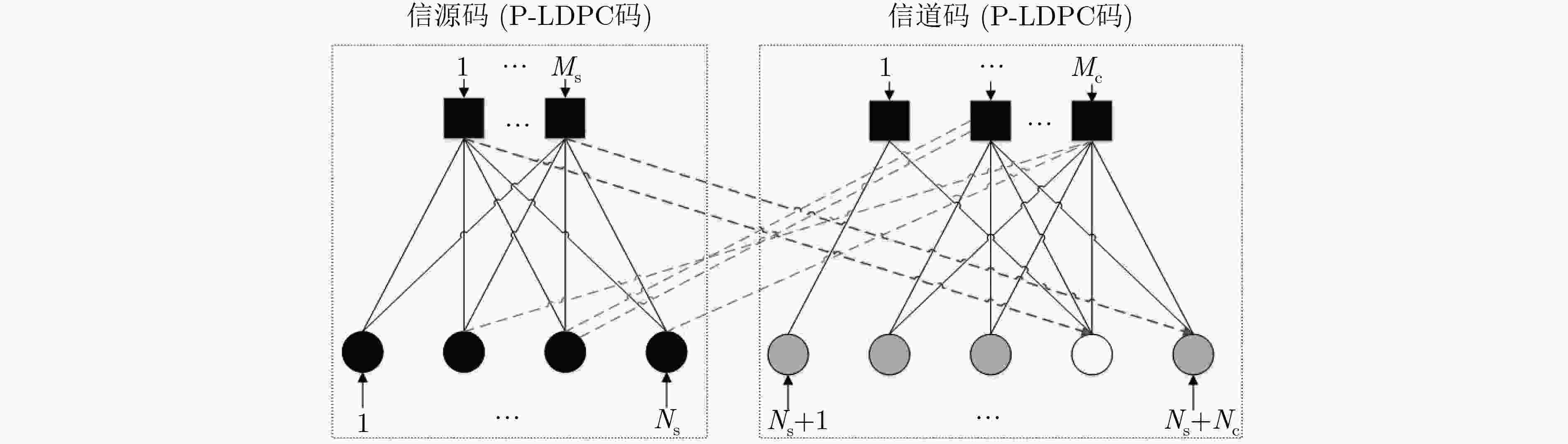

    • 图  2  基于P-LDPC码的JSCC系统的编码Tanner图

      Figure 2.

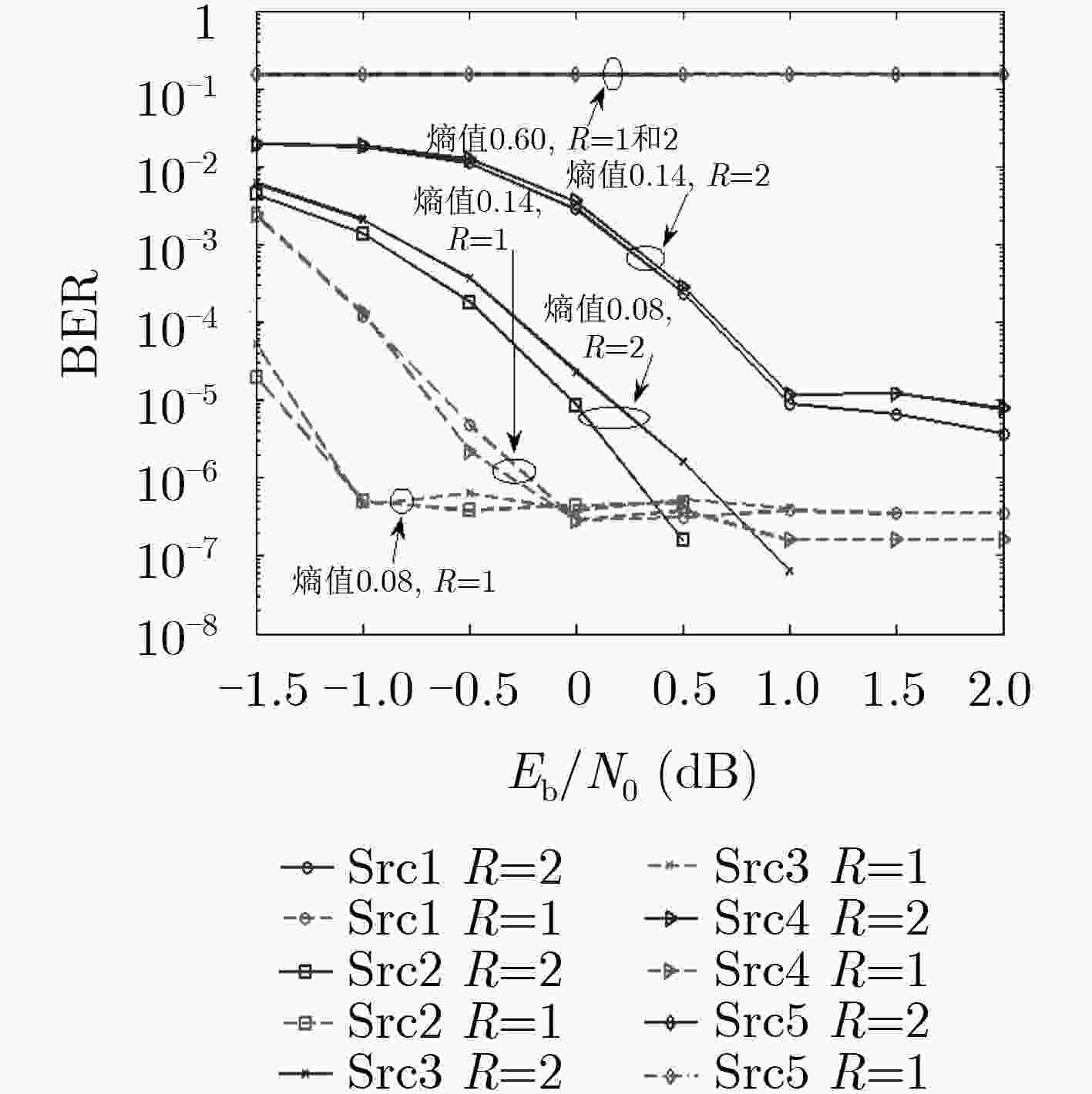

    • 图  3  不同熵值、不同传输码率时基于DP-LDPC码的JSCC系统BER性能

      Figure 3.

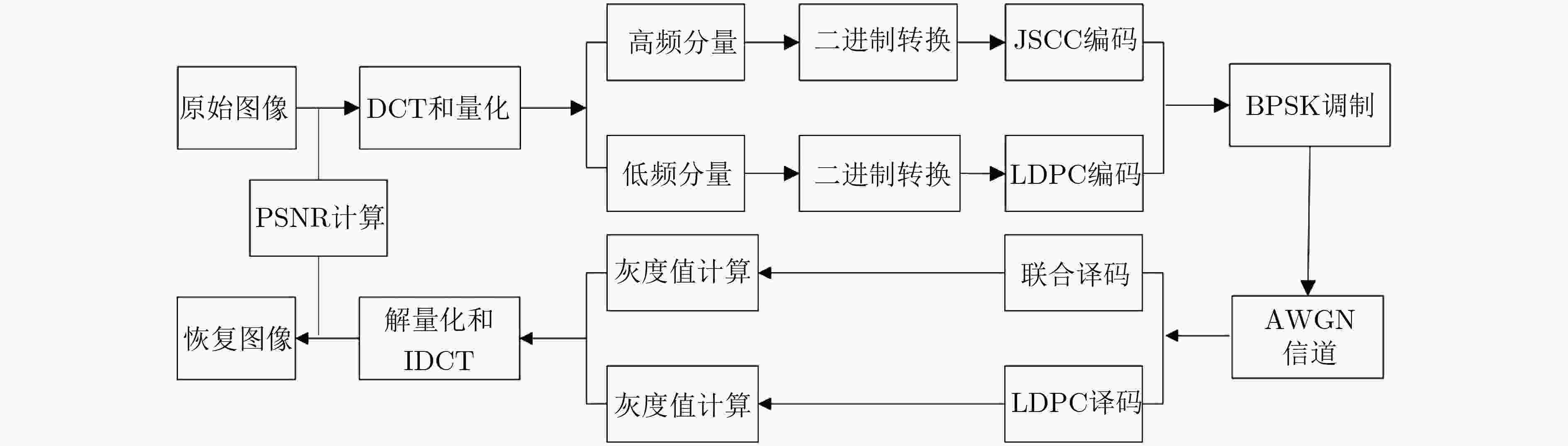

    • 图  4  图像高频部分使用基于DP-LDPC的JSCC系统进行处理的不等保护传输系统框图

      Figure 4.

    • 图  5  SNR=0 dB时不同不等保护方案下恢复出的图像

      Figure 5.

    • 图  6  基于DP-LDPC码的JSCC系统采用不同信源P-LDPC码的BER性能对比(码率为1/2)

      Figure 6.

    • 图  7  基于DP-LDPC码的JSCC系统采用不同信源P-LDPC码的BER性能对比(码率为1/3和1/4)

      Figure 7.

    • 图  8  基于DP-LDPC码的JSCC系统采用不同的信道P-LDPC码的BER性能对比(${{B}}_{\rm{L2}}=0$, $p(1) = 0.010$)

      Figure 8.

    • 图  9  基于DP-LDPC码的JSCC系统采用不同的信道P-LDPC码的BER性能对比(${{{B}}_{{\rm{L2}}}} \ne 0$, $p(1) = 0.020$)

      Figure 9.

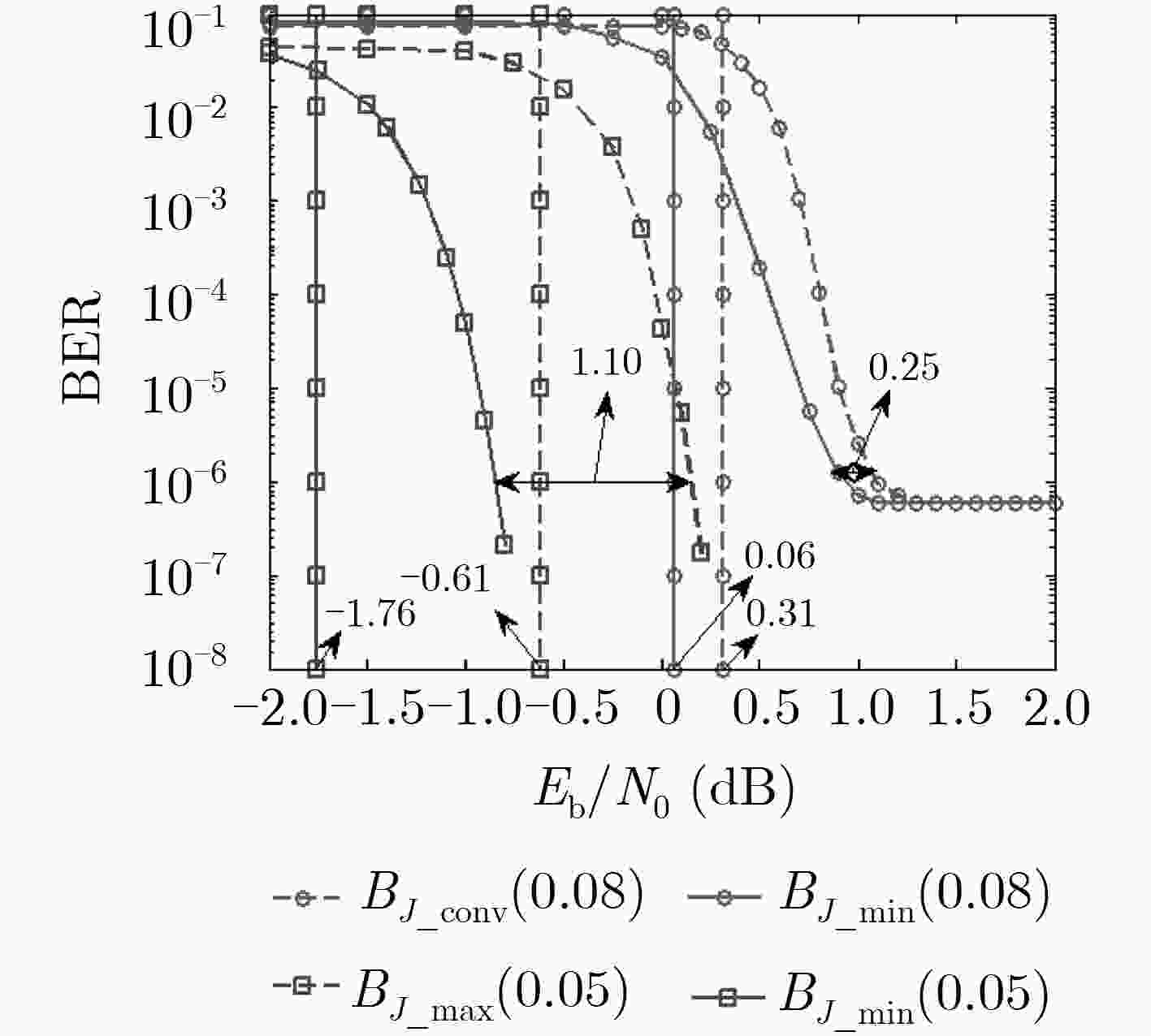

    • 图  10  当信源统计概率$p(1) = 0.0{\rm{8}}$和$p(1) = 0.0{\rm{5}}$时，提出的搜索算法与传统优化方法的仿真结果对比

      Figure 10.

    • 图  11  信源译码器与信道译码器之间的互信息迭代译码框图

      Figure 11.

    • 图  12  (R4JA, AR4JA)与针对渐近无限长码设计的码型BER性能对比

      Figure 12.

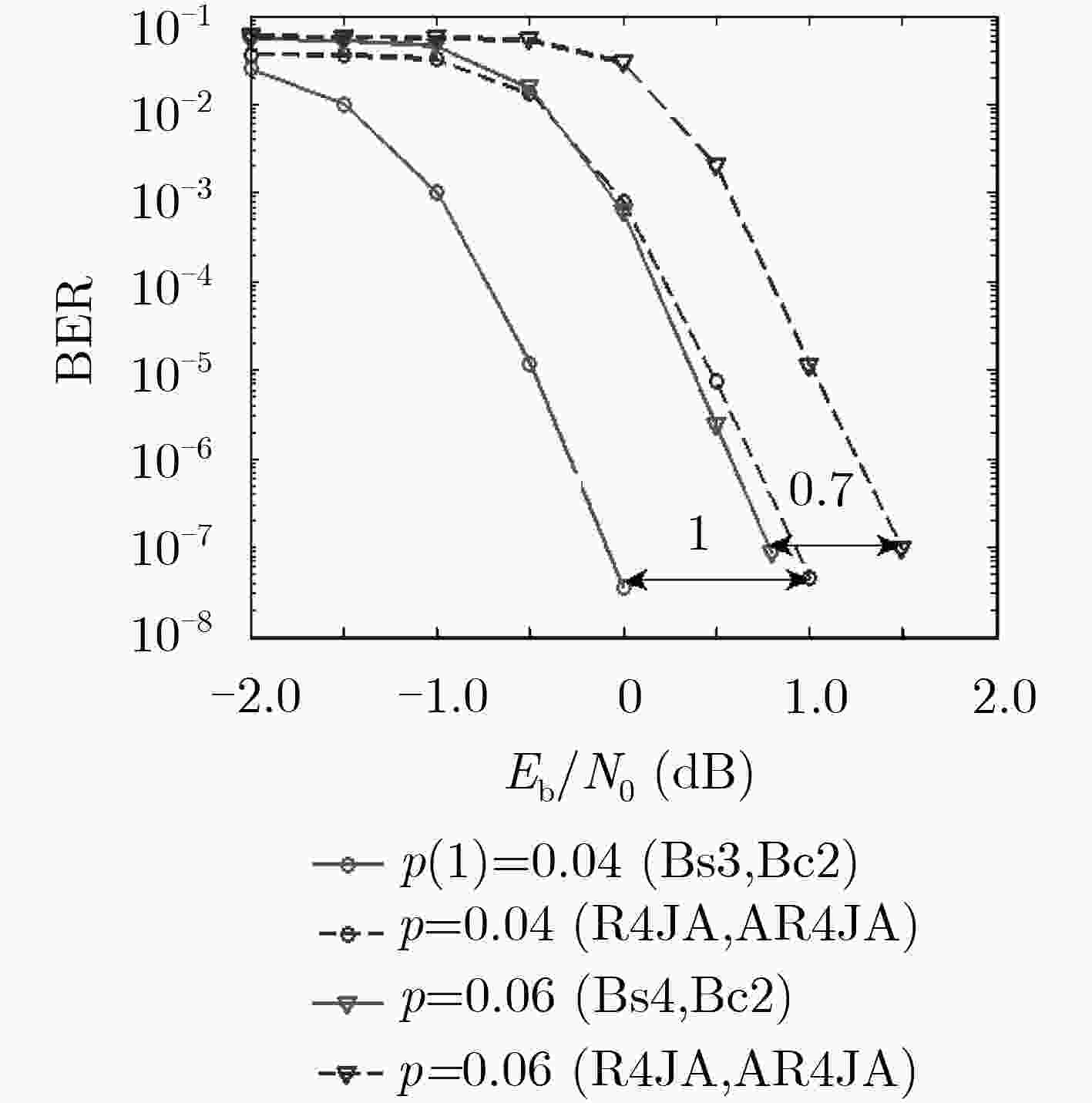

    • 图  13  (R4JA, AR4JA) 与针对中短长码设计的码型BER性能对比 (L=3200)

      Figure 13.

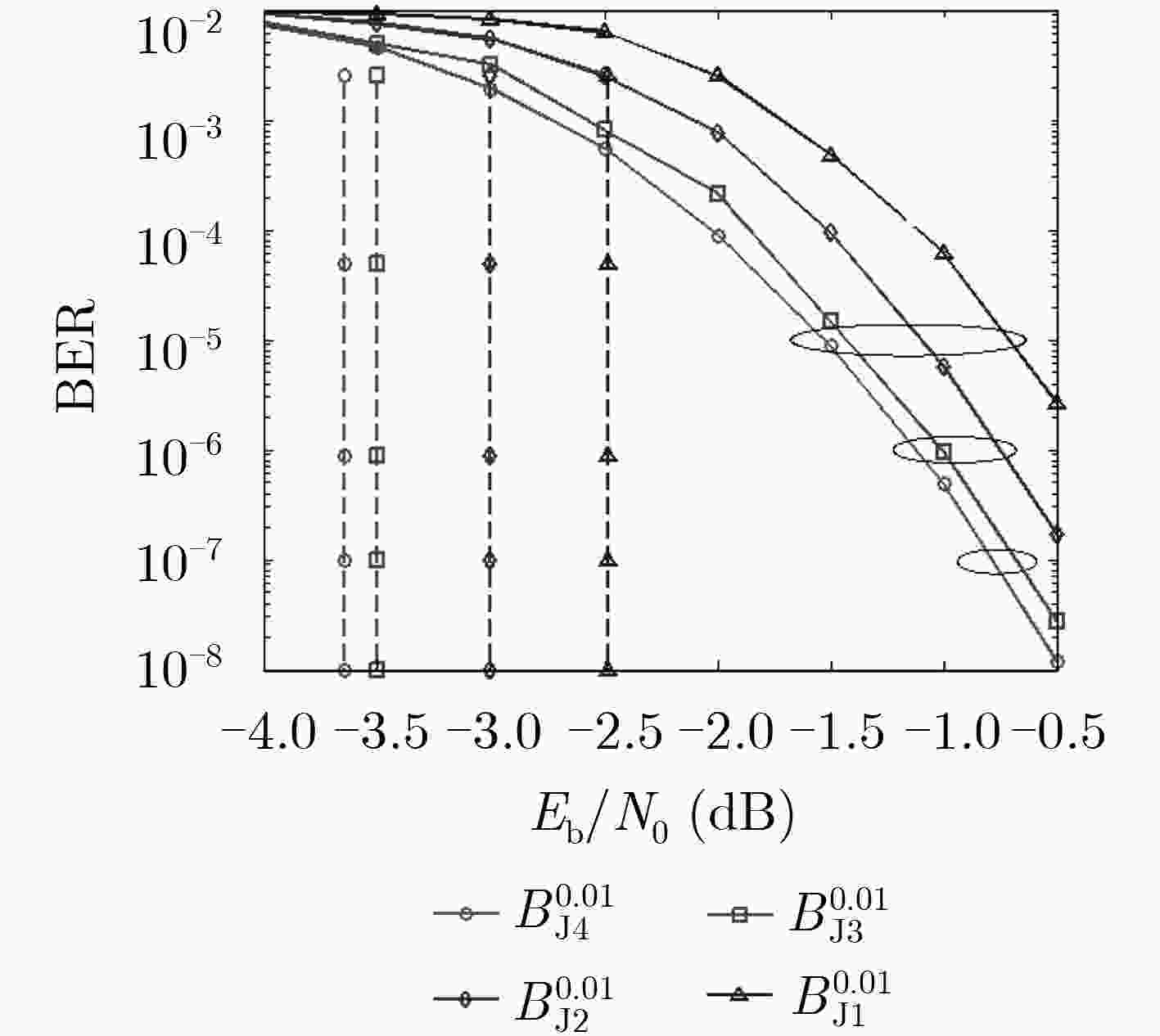

    • 图  14  不同$ {{{B}}_{\rm{J}}}$在统计概率为$p(1) = 0.01$时的BER性能对比

      Figure 14.

    • 图  15  不同$ {{{B}}_{\rm{J}}}$在统计概率为$p(1) = 0.04$时的BER性能对比

      Figure 15.

    • ${p_{(1)}} = 0.010$${p_{(1)}} = 0.015$${p_{(1)} } = 0.020$
      BAR4JA–2.524–1.450–0.632
      BIARA–1–3.145–1.984–1.155
      BAR3A–3.248–1.910–0.965
      BIARA–2–3.438–2.254–1.379

      表 1  不同信源统计特性以及不同信道编码矩阵在基于DP-LDPC码的JSCC系统下对应的译码门限值

    • 　(1) 给出$p(1)$, ${{{B}}_{\rm{s}}}$, ${{{B}}_{\rm{c}}}$，且有${{{B}}_{\rm{L2}}}=0$；
      　(2) 初始化化${{{B}}_{\rm{L1}}}=0$；
      　(3) 合并${{{B}}_{\rm{s}}}$, ${{{B}}_{\rm{c}}}$, ${{{B}}_{\rm{L1}}}$和${{{B}}_{\rm{L2}}}$，即为初始的${{{B}}_{\rm{J}}}$；
      　(4) ${{{B}}_{{\rm{J}}\_{\rm{min}}}} \leftarrow {{{B}}_{\rm{J}}}$, $\delta \left( {{{{B}}_{{\rm{J}}\_{\rm{min}}}},p(1)} \right) \leftarrow \delta \left( {{{{B}}_{\rm{J}}},p(1)} \right)$；
      　(5) 如果$p(1) < p{(1)^{{\rm{st}}}}$
      　(6) 遍历除去信道码中的预编码器的所有的链接；
      　(7) 根据约束条件式(2)改变${{{B}}_{\rm{L1}}}$；
      　(8) 如果$ \delta \left( {{{{B}}_{\rm{J}}},p(1)} \right) < \delta \left( {{{{B}}_{{\rm{J}}\_ {\rm{min}}}},p(1)} \right)$
      　(9) ${{{B}}_{{\rm{J}}\_ {\rm{min}}}} \leftarrow {{{B}}_{\rm{J}}}$, $\delta \left( {{{{B}}_{{\rm{J}}\_{\rm{min}}}},p(1)} \right) \leftarrow \delta \left( {{{{B}}_{\rm{J}}},p(1)} \right)$；
      　(10) 输出：${{{B}}_{{\rm{J}}\_ {\rm{min}}}}$, $\delta \left( {{{{B}}_{{\rm{J}}\_ {\rm{min}}}},p(1)} \right)$

      表 2  针对${{{B}}_{\rm{L1}}}$的搜索算法
