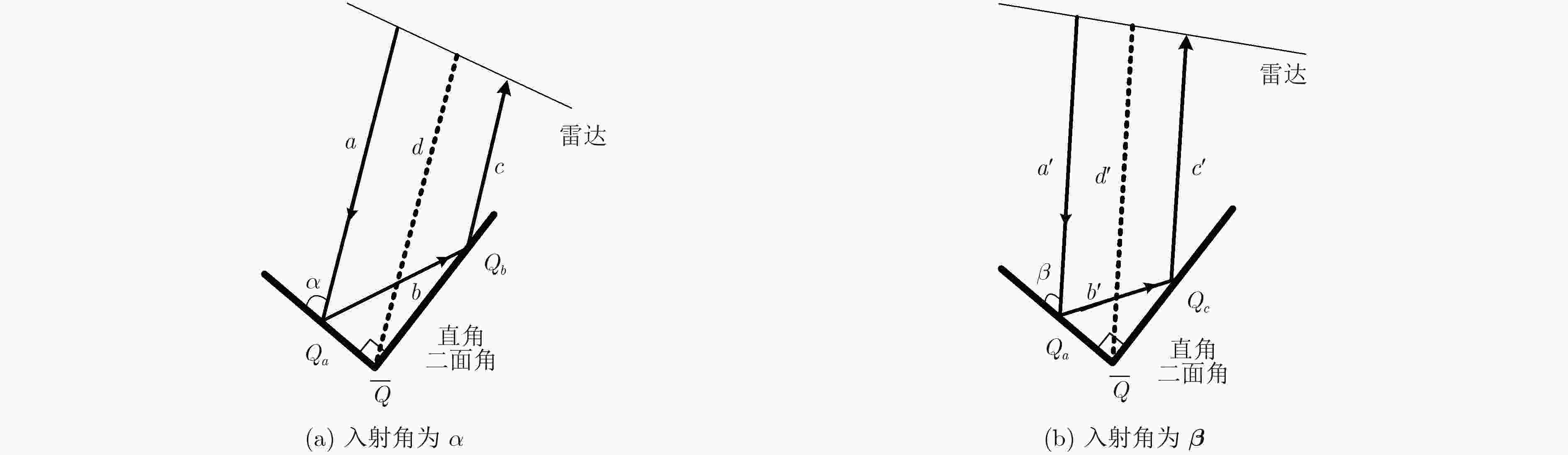

图 1 不同入射角下垂直入射直角二面角棱边俯视示意图
Figure 1.
-

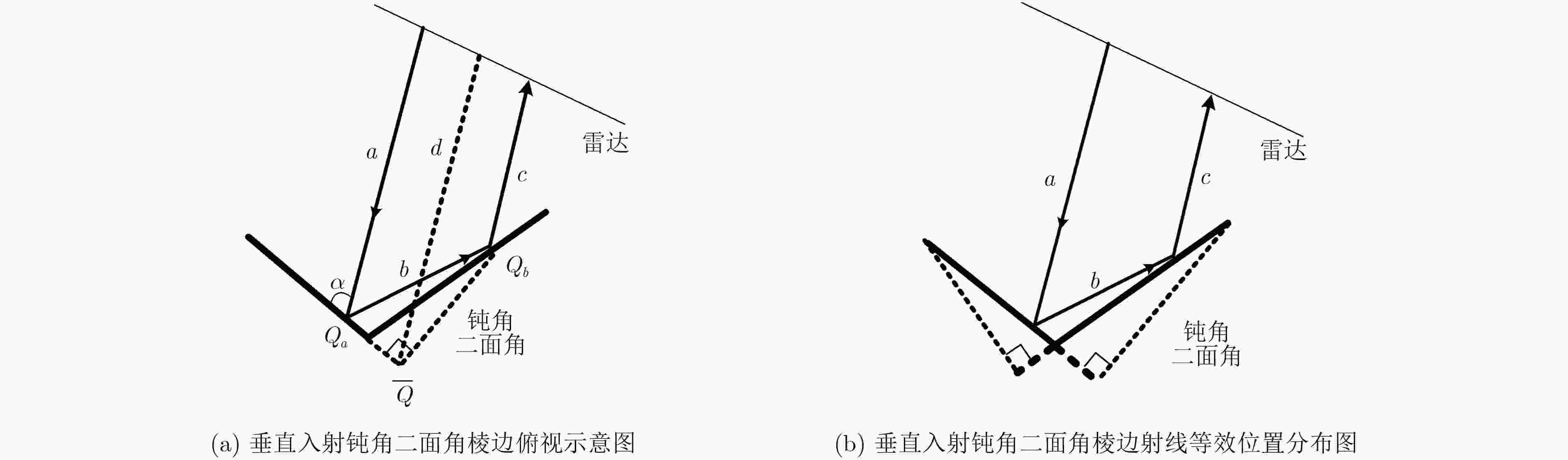

图 2 垂直入射钝角二面角棱边示意图及射线等效位置分布图
Figure 2.
-

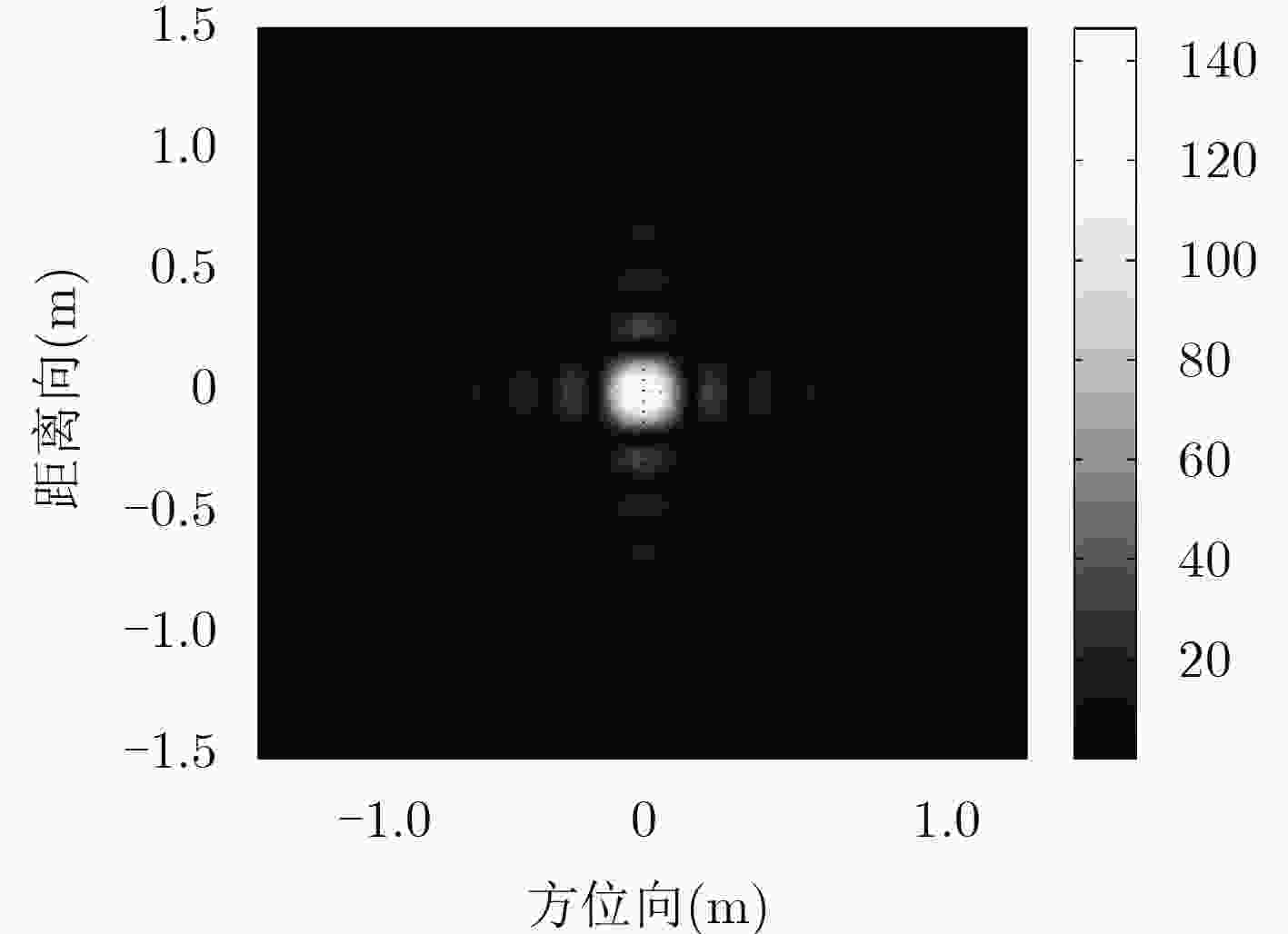

图 4 直角二面角仿真SAR图像
Figure 4.
-

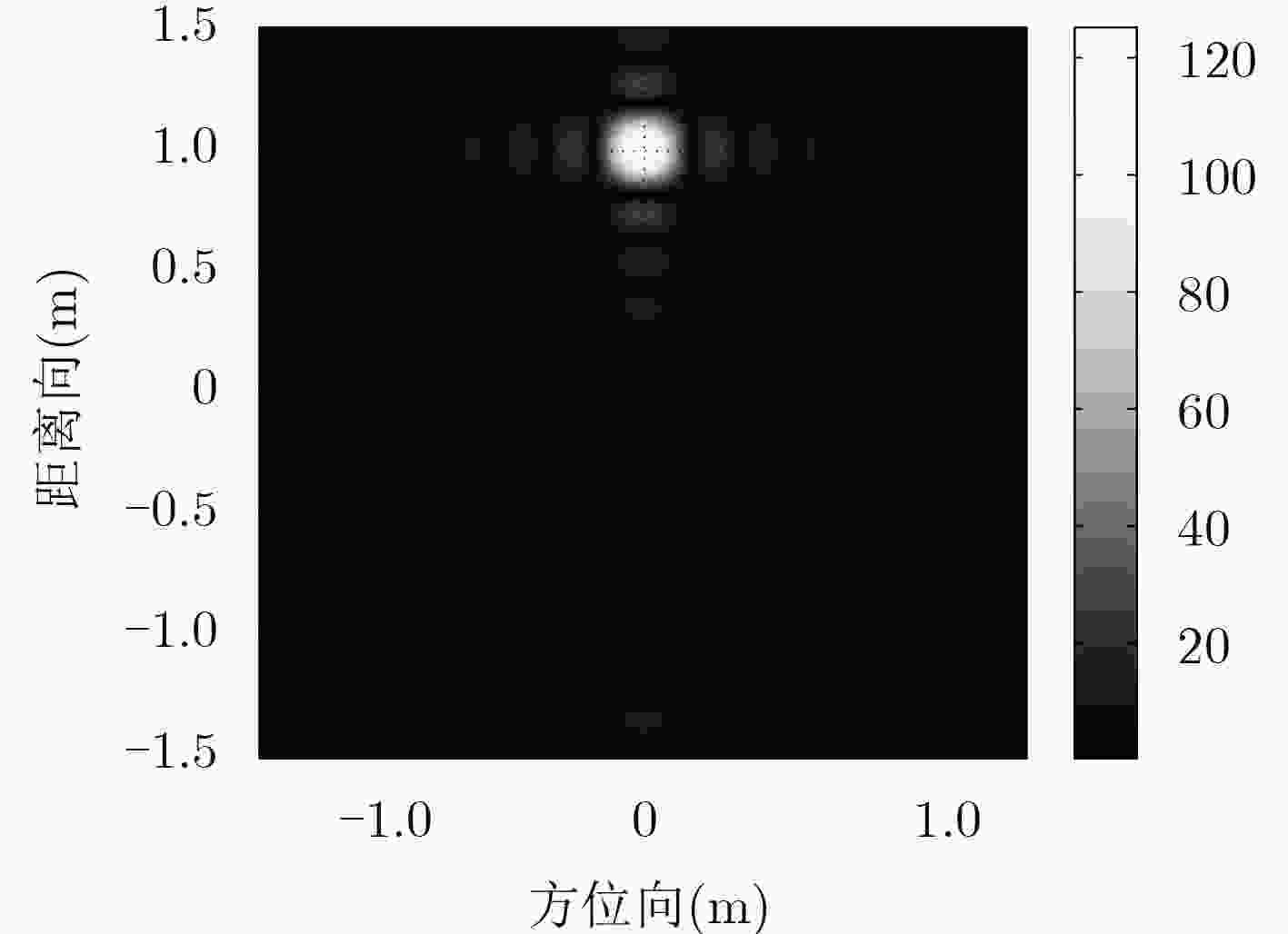

图 6 面分离的直角二面角仿真SAR图像
Figure 6.
-

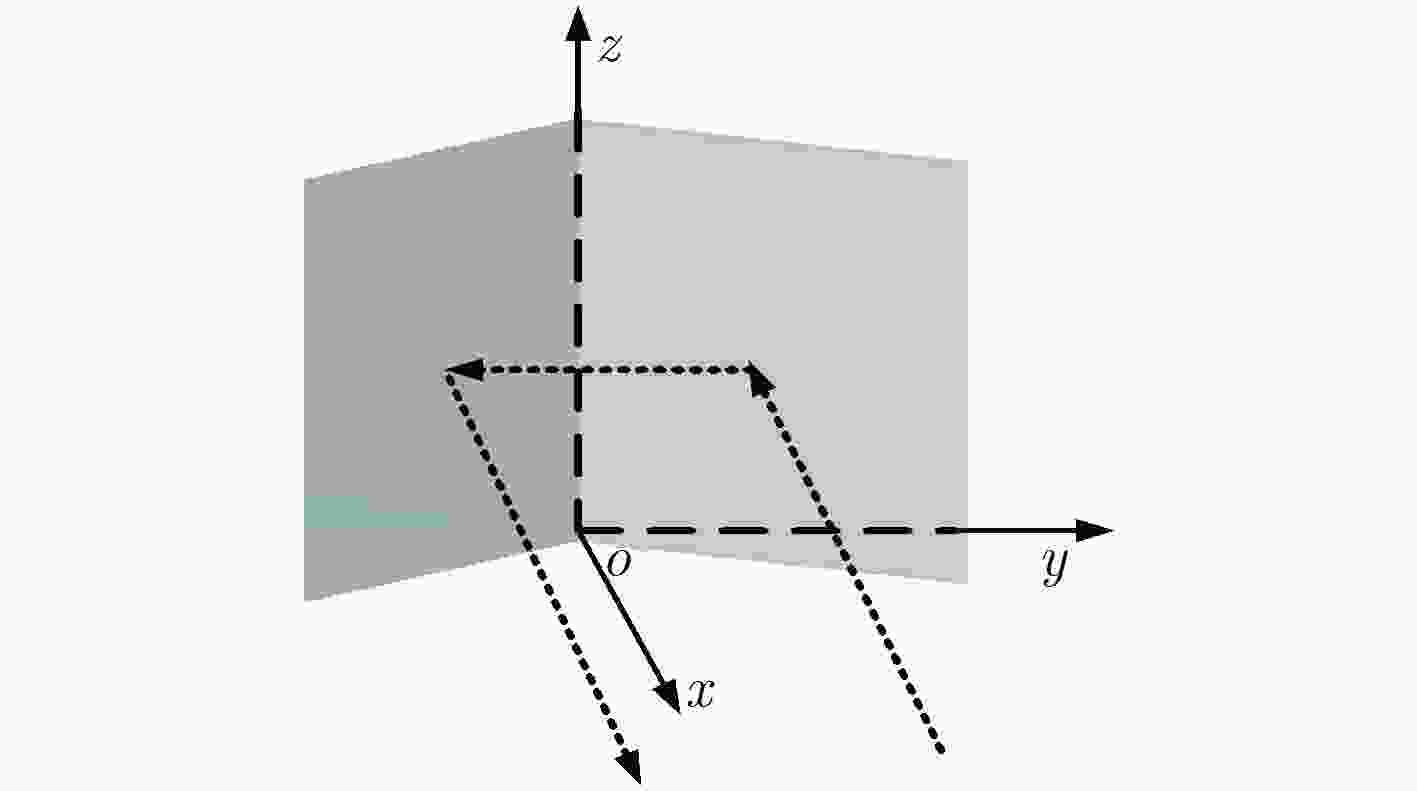

图 3 直角二面角几何模型图
Figure 3.
-

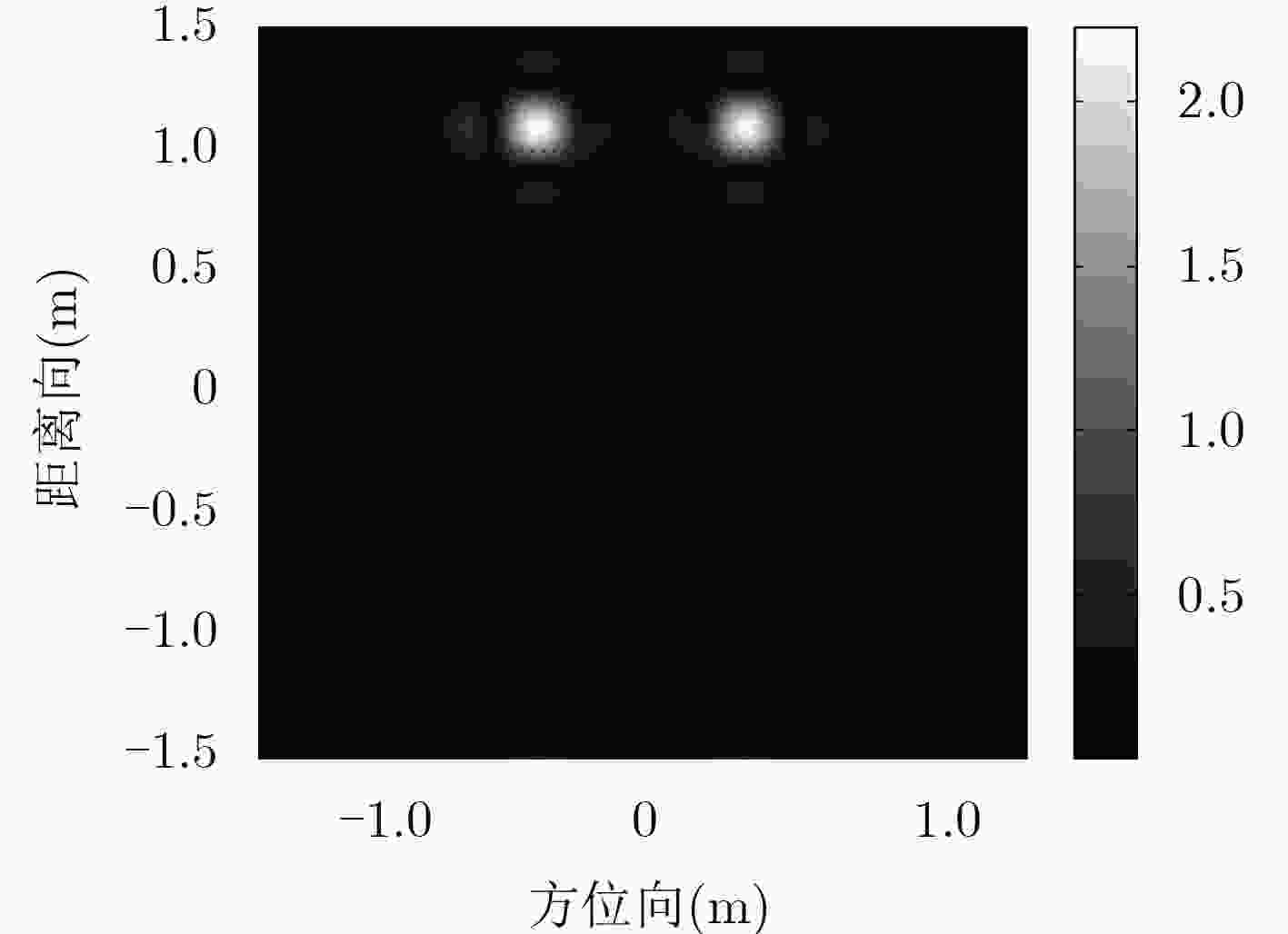

图 8 面分离的钝角二面角仿真SAR图像
Figure 8.
-

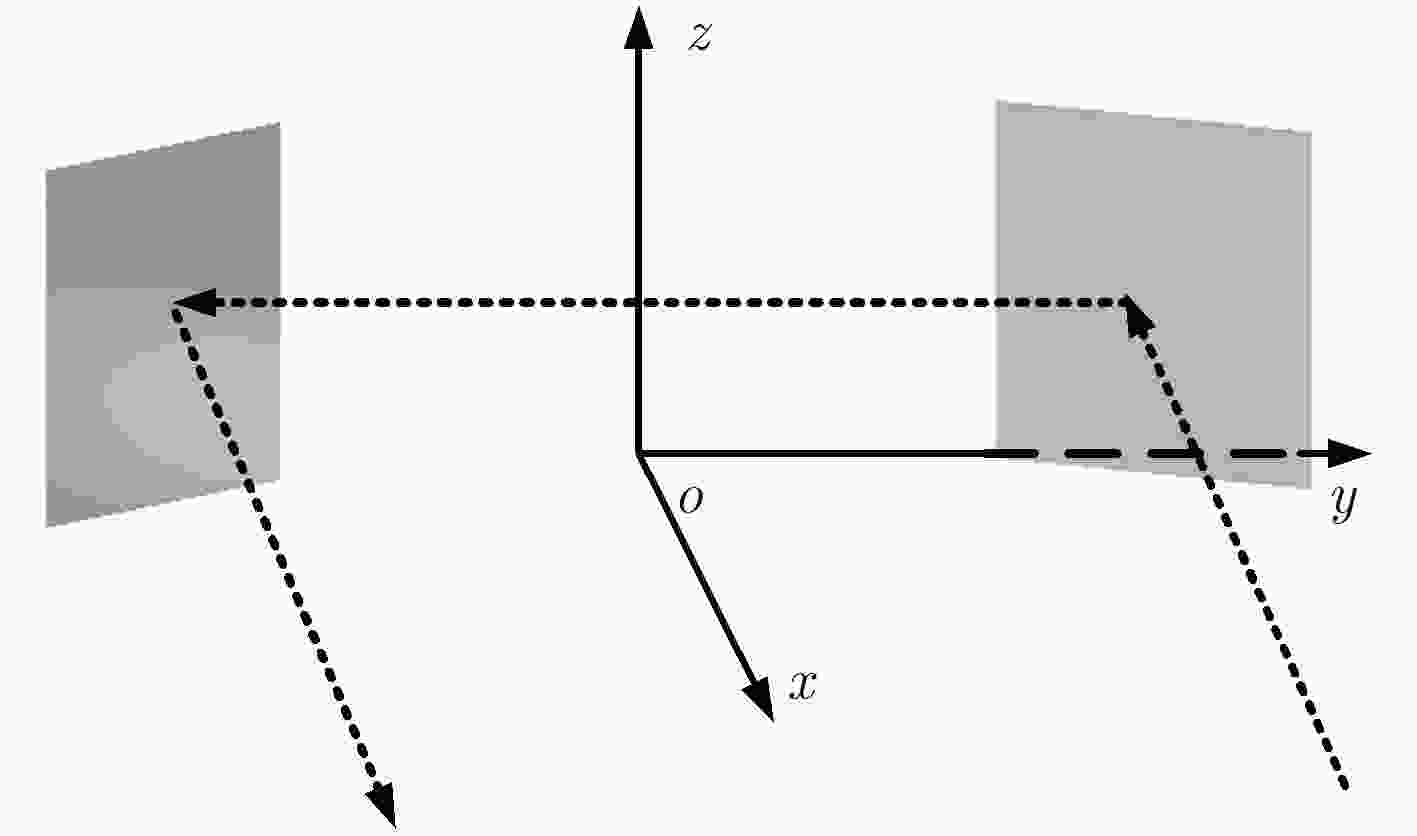

图 7 面分离的钝角二面角几何模型图
Figure 7.
-

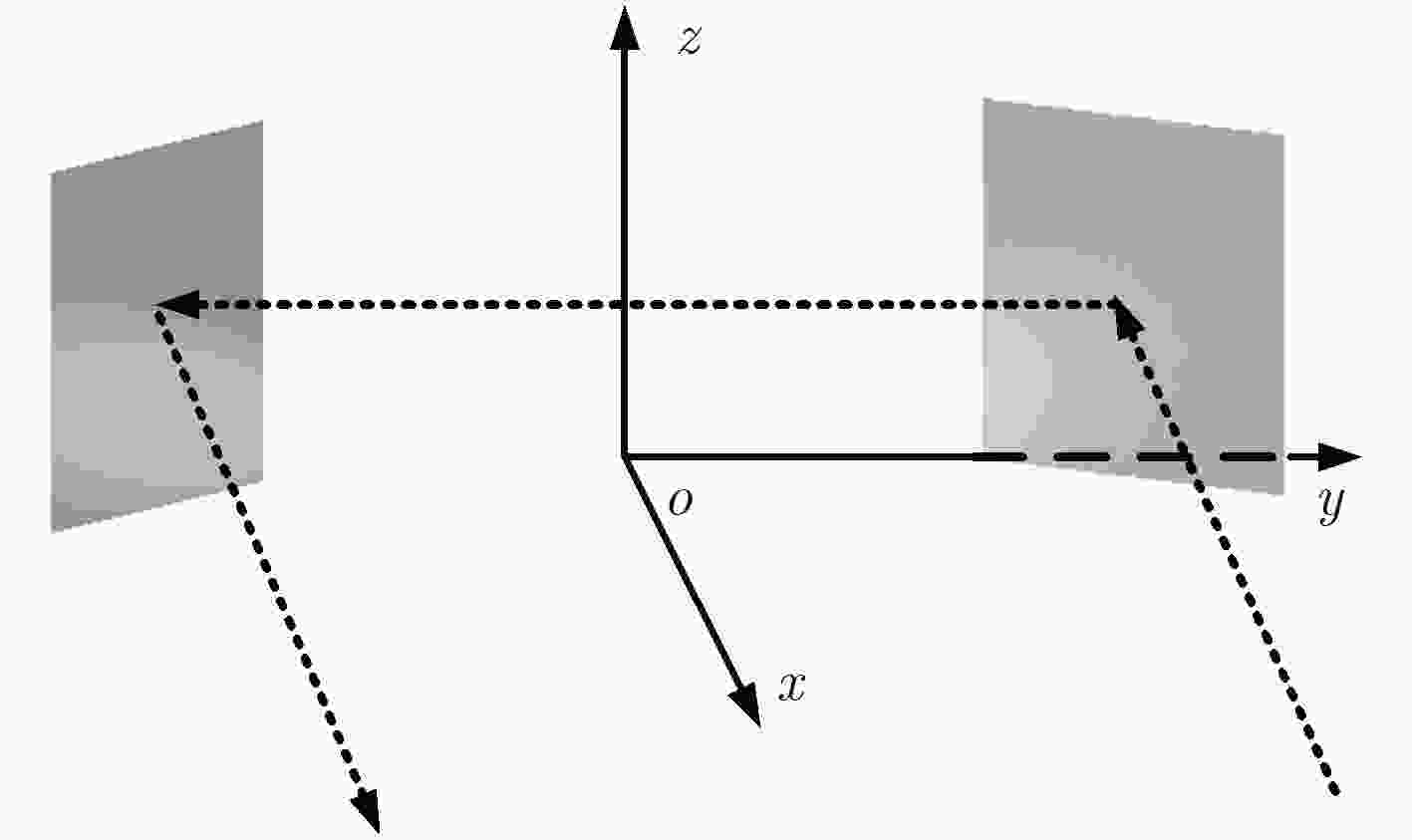

图 5 面分离的直角二面角几何模型图
Figure 5.
-

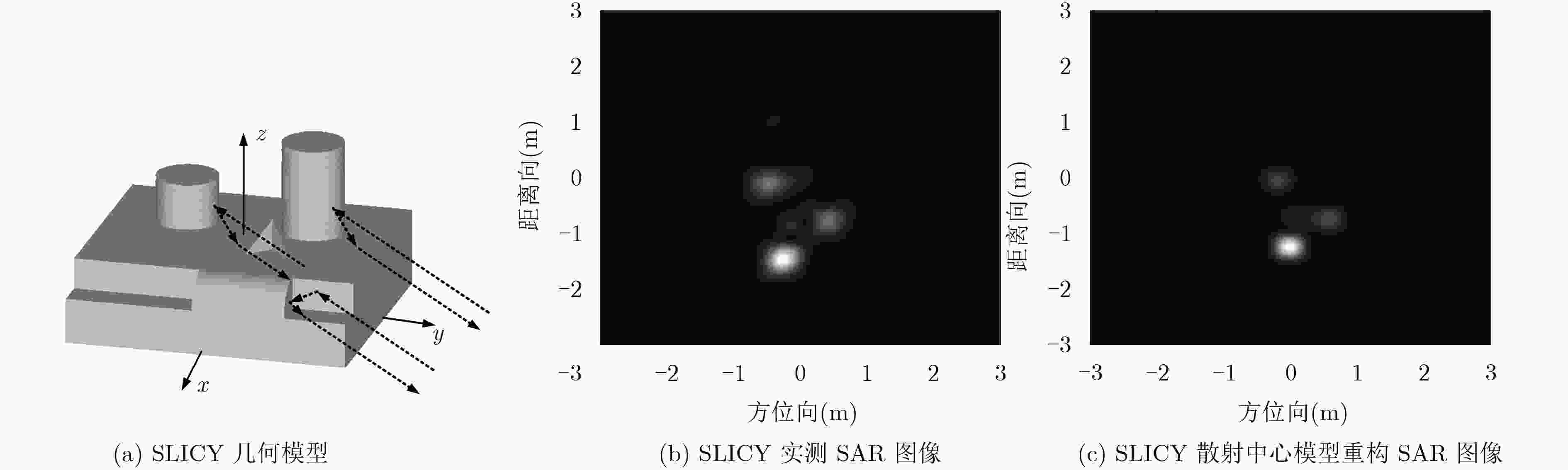

图 9 SLICY几何模型及实测SAR图像与散射中心模型重构SAR图像对比图
Figure 9.
-

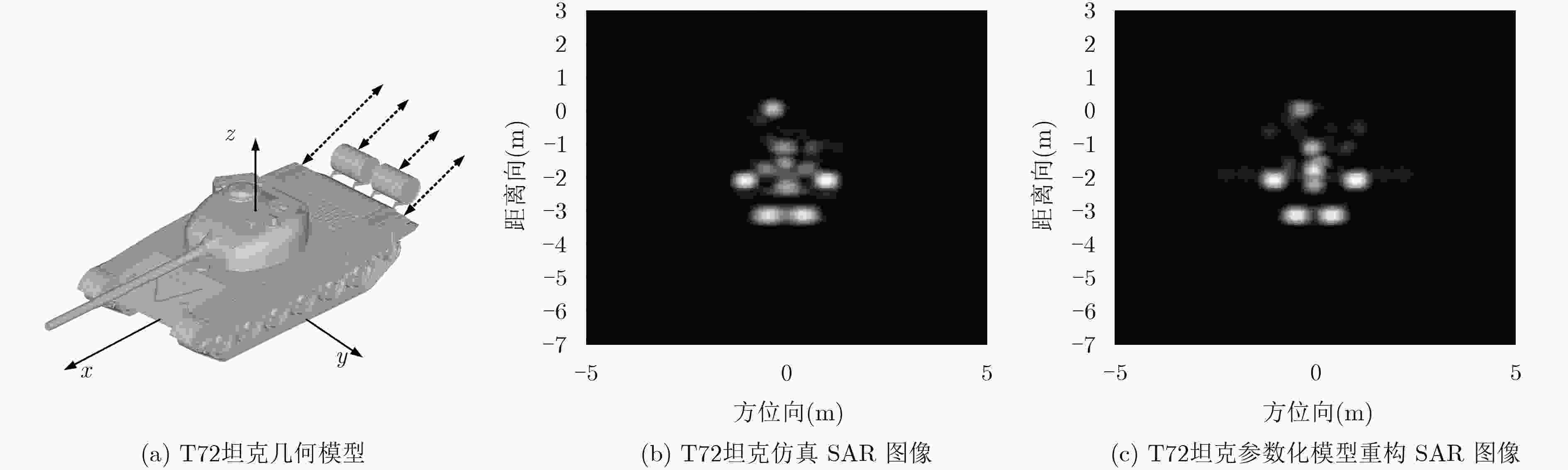

图 10 T72坦克几何模型及仿真SAR图像与散射中心模型重构SAR图像对比图
Figure 10.
-
散射源编号 1 2 3 部件 三面角(前右) 顶帽(矮) 顶帽(高) 机理 3次耦合散射 2次耦合散射 2次耦合散射 实测图像八邻域峰值提取位置(m) (–0.0173, –1.3806) (–0.2407, –0.0262) (0.6531, –0.6933) 本文方法推断投影位置(m) (–0.0043, –1.2648) (–0.1798, –0.0683) (0.5791, –0.7669) 位置误差(m) (0.0130, 0.1158) (0.0609, 0.0421) (0.0740, 0.0736) 表 1 SLICY实测SAR图像峰值位置与本文方法推算位置对比表
-
散射源编号 1 2 3 4 部件 燃料桶(右) 燃料桶(左) 后方挡板(左) 后方挡板(右) 机理 单次散射 单次散射 单次散射 单次散射 仿真图像八邻域峰值提取位置(m) (1.0077, –2.0791) (–1.0594, –2.0791) (–0.4393, –3.1312) (0.3876, –3.1312) 本文方法推断投影位置(m) (1.0075, –2.1394) (–1.0022, –2.1394) (–0.4411, –3.1568) (0.4328, –3.1568) 位置误差(m) (0.0002, 0.0603) (0.0572, 0.0603) (0.0018, 0.0256) (0.0452, 0.0256) 表 2 T72坦克仿真SAR图像主要峰值位置与本文方法推算位置对比表
