图共 6个 表共 4
    • 图  1  多信源多中继QC-LDPC编码协作系统模型

      Figure 1.

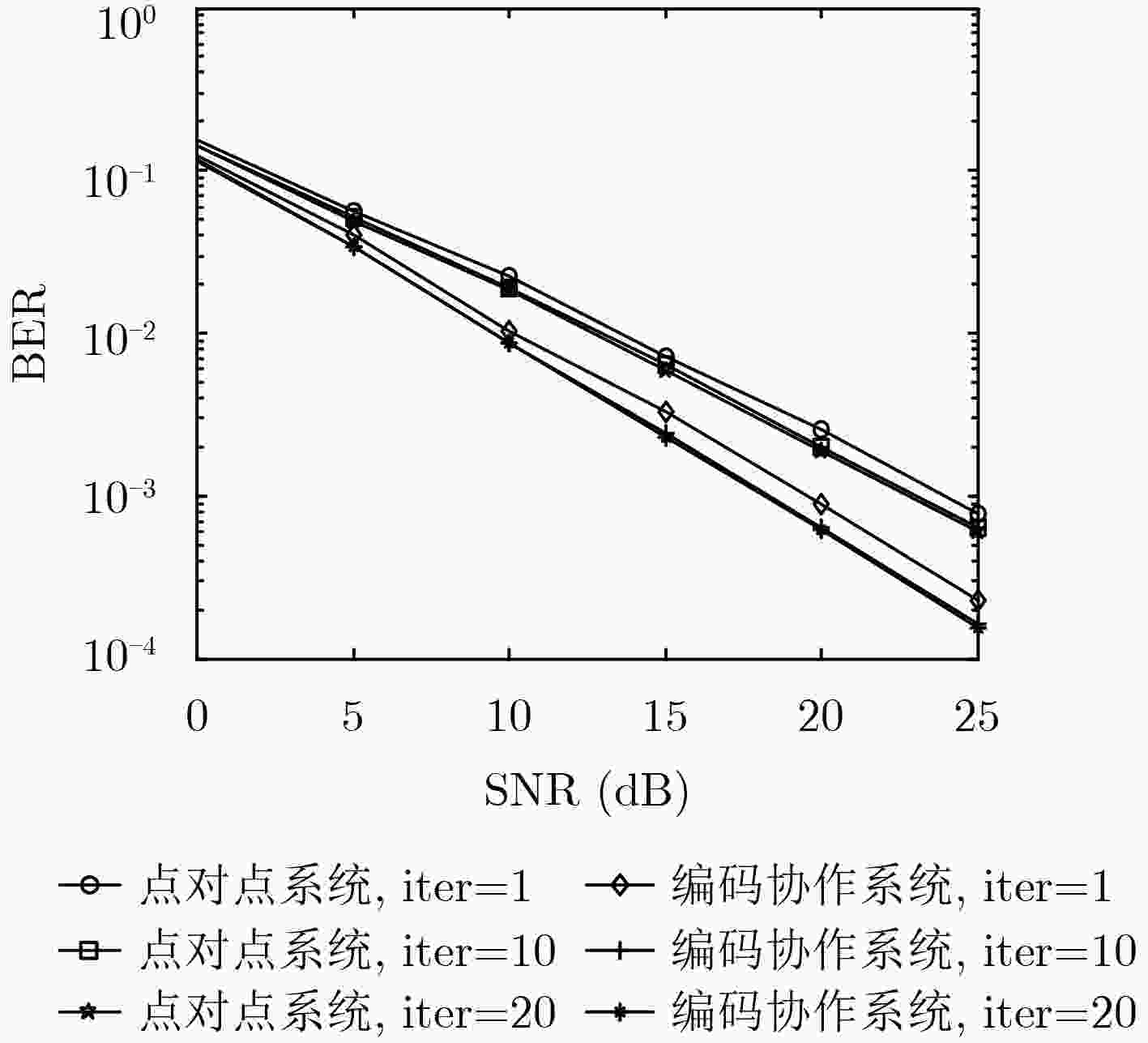

    • 图  2  采用联合设计QC-LDPC码的编码协作系统与点对点系统的BER比较

      Figure 2.

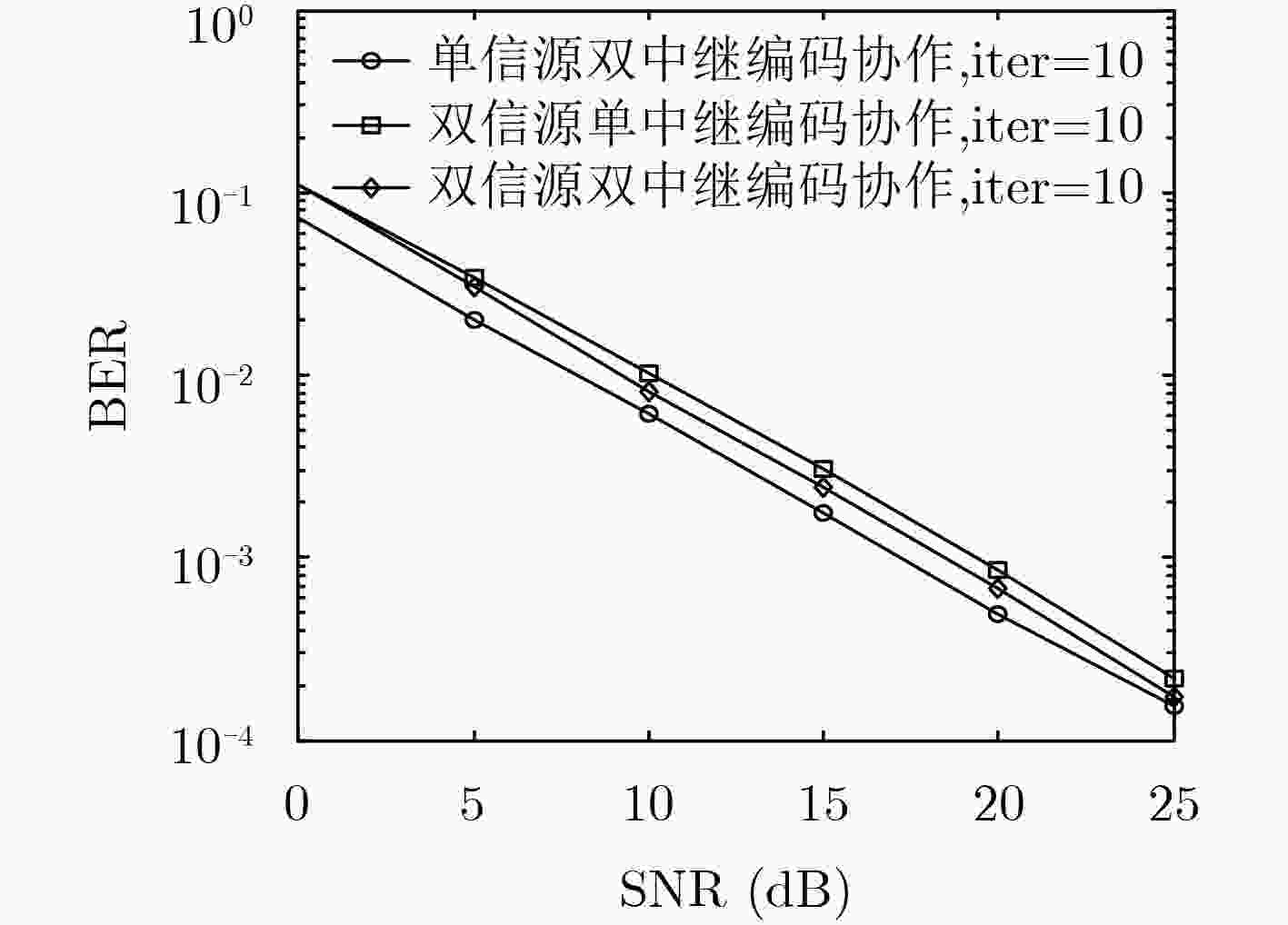

    • 图  3  编码协作系统在不同信源节点和中继节点数目下的BER比较

      Figure 3.

    • 图  4  采用联合设计QC-LDPC码与一般构造QC-LDPC码的编码协作系统BER比较

      Figure 4.

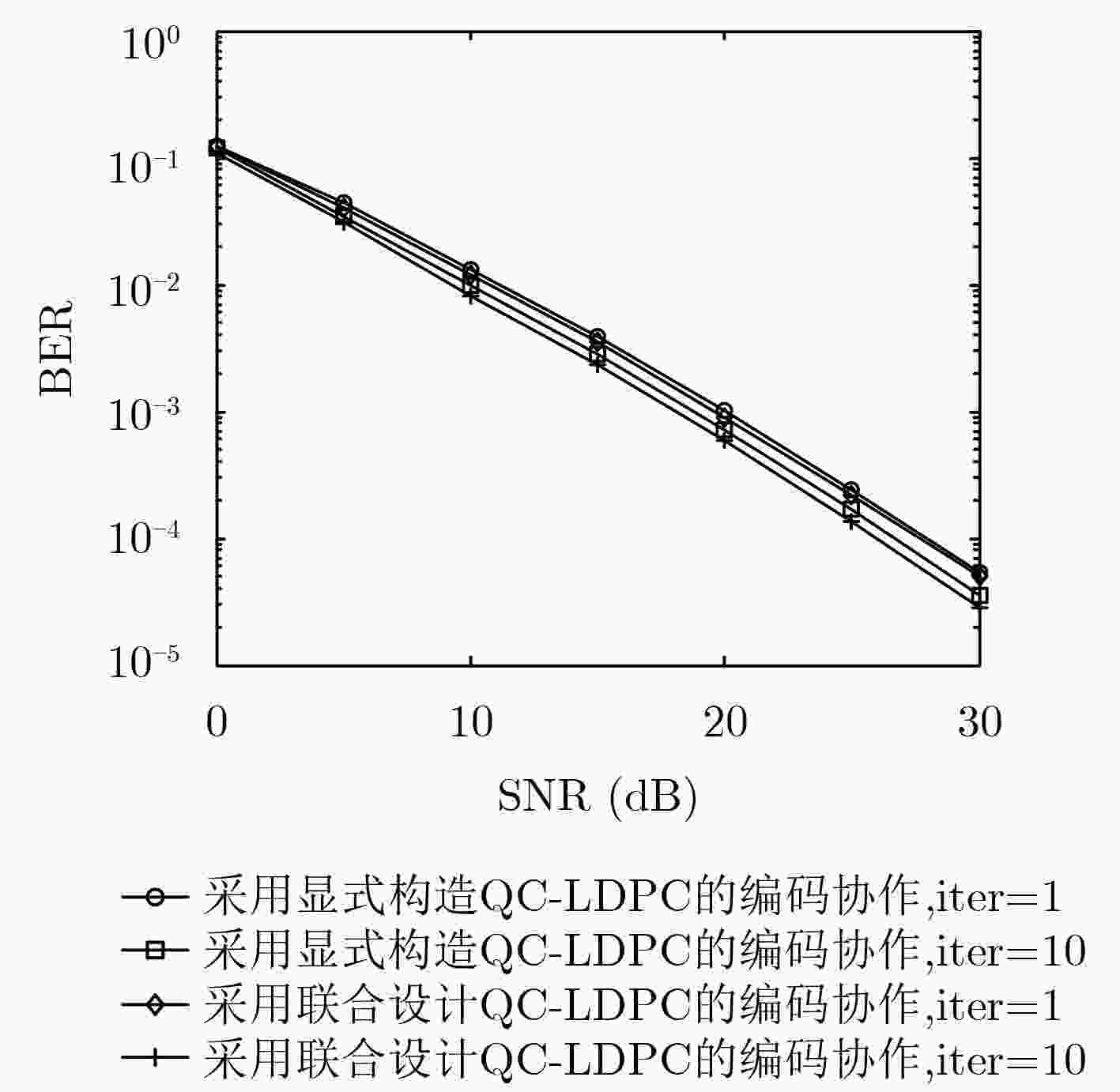

    • 图  5  采用联合设计QC-LDPC码与显式构造QC-LDPC码的编码协作系统BER比较

      Figure 5.

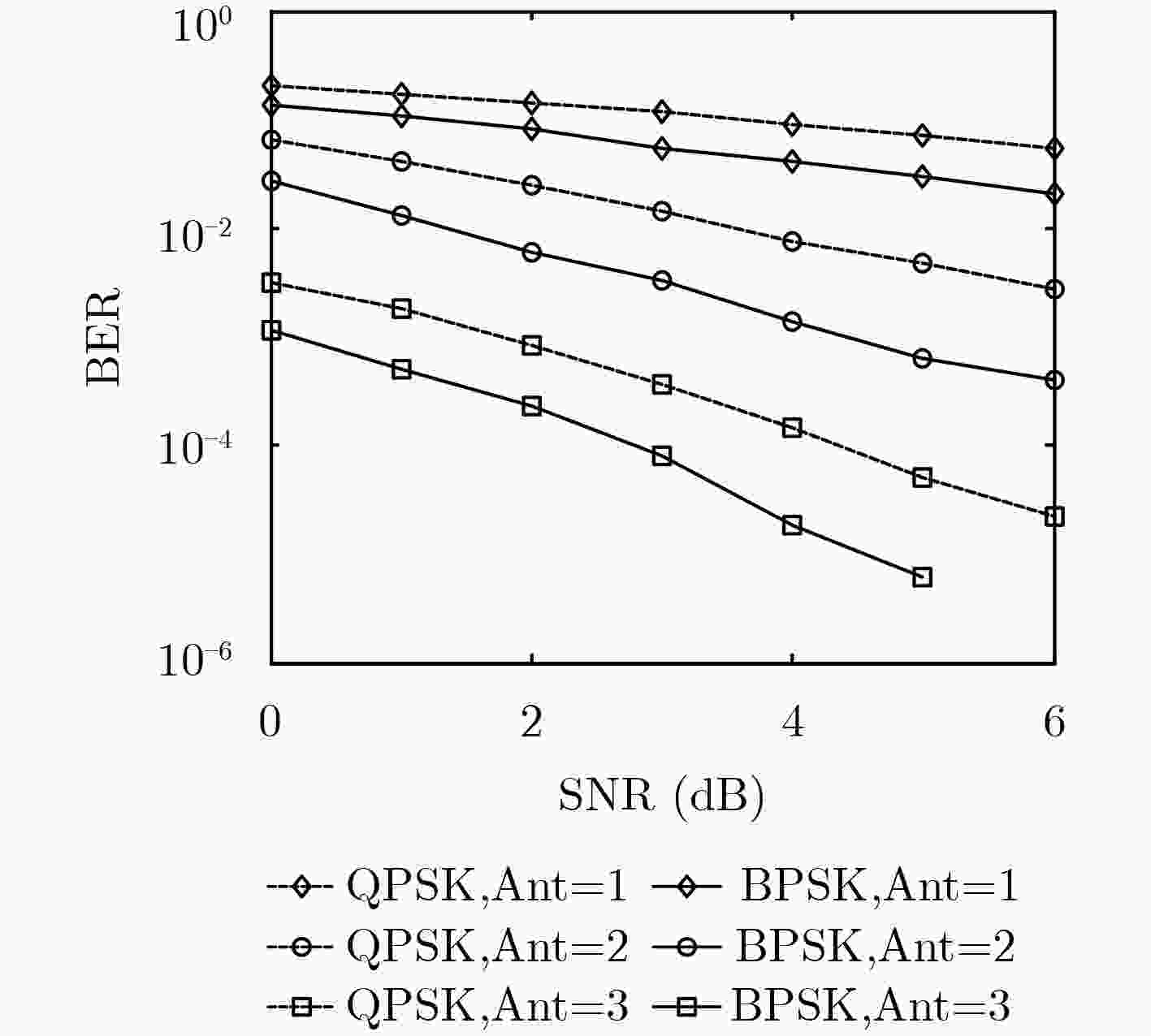

    • 图  6  编码协作系统在不同调制方式和不同接收天线数目情况下的BER比较

      Figure 6.

    • 信源节点所采用的QC-LDPC码中继节点所采用的QC-LDPC码
      双信源双中继系统$ {{\text{H}}_{{S_{1}}}} = {{\text{H}}_{1(1100 \times 2200)}} $$ {{\text{H}}_{{R_{1}}}} = [ {{{\text{A}}_{1(1100 \times 2200)}}}\quad {{{\text{B}}_{1(1100 \times 2200)}}}\quad {\text{I}}_{(1100 \times 1100)}]$
      ${{\text{H}}_{{S_{2}}}} = {{\text{H}}_{2(1100 \times 2200)}}$$ {{\text{H}}_{{R_{2}}}} = [ {{{\text{A}}_{2(1100 \times 2200)}}}\quad {{{\text{B}}_{2(1100 \times 2200)}}}\quad {\text{I}}_{(1100 \times 1100)}] $
      Rate=1/2Rate=4/5
      点对点系统${{\text{H}}_S} = {{\text{H}}_{(2200 \times 6600)}}$
      Rate=1/3
      \

      表 1  双信源双中继编码协作及对应点对点系统所采用的QC-LDPC码

    • 信源节点所采用的QC-LDPC码中继节点所采用的QC-LDPC码
      双信源双中继$ {{\text{H}}_{{S_{1}}}} = {{\text{H}}_{1(1100 \times 2200)}} $$ { {\text{H} }_{ {R_{1} } } } = [\begin{array}{*{20}{c} } { { {\text{A} }_{1(1100 \times 2200)} } } & { { {\text{B} }_{1(1100 \times 2200)} } } & {\text{I} }_{(1100 \times 1100)} \end{array}] $
      $ {{\text{H}}_{{S_{2}}}} = {{\text{H}}_{2(1100 \times 2200)}} $$ { {\text{H} }_{ {R_{2} } } } = [\begin{array}{*{20}{c} } { { {\text{A} }_{2(1100 \times 2200)} } } & { { {\text{B} }_{2(1100 \times 2200)} } } & {\text{I}_{(1100 \times 1100)} } \end{array} ]$
      Rate=1/2Rate=4/5
      双信源单中继$ {{\text{H}}_{{S_{1}}}} = {{\text{H}}_{1(1100 \times 2200)}} $${ {\text{H} }_R} = [\begin{array}{*{20}{c} } { { {\text{A} }_{(1100 \times 2200)} } } & { { {\text{B} }_{(1100 \times 2200)} } } & {{\text{I}}_{(1100 \times 1100)} } \end{array} ]$
      $ {{\text{H}}_{{S_{2}}}} = {{\text{H}}_{2(1100 \times 2200)}} $
      Rate=1/2Rate=4/5
      单信源双中继${{\text{H}}_S} = {{\text{H}}_{1(1100 \times 2200)}}$$\begin{gathered} {{\text{H}}_{{R_{1}}}} = [\begin{array}{*{20}{c}} {{{\text{A}}_{1(1100 \times 2200)}}}&{{{\text{I}}_{(1100 \times 1100)}}} \end{array}] \\ {{\text{H}}_{{R_{2}}}} = [\begin{array}{*{20}{c}} {{{\text{A}}_{2(1100 \times 2200)}}}&{{{\text{I}}_{(1100 \times 1100)}}} \end{array}] \\ \end{gathered} $
      Rate=1/2Rate=2/3

      表 2  不同信源节点、中继节点数目情况下编码协作系统所采用的QC-LDPC码

    • 信源节点所采用的QC-LDPC码中继节点所采用的QC-LDPC码
      双信源双中继${d_{\rm v}} = 2$, ${d_{\rm c}} = 4$
      B=550
      ${d_{\rm v}} = 2$, ${d_{\rm c}} = 10$
      B=550
      注:dv指每列“1”的个数,dc指每行“1”的个数

      表 3  采用一般构造QC-LDPC码的协作系统各节点所采用的码字

    • 信源节点所采用的QC-LDPC码中继节点所采用的QC-LDPC码
      双信源双中继${d_{\rm v}} = 2$, ${d_{\rm c}} = 3$
      B=730
      ${d_{\rm v}} = 2$, ${d_{\rm c}} = 8$
      B=730

      表 4  采用显式构造QC-LDPC码的协作系统所采用的码字
